梁模板（扣件式，梁板立柱共用）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB 50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载设计三、模板体系设计设计简图如下：平面图立面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 15面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5面板弹性模量E(N/mm2) 5400取单位宽度b=1000mm，按四等跨连续梁计算：W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4 q1＝0.9×max[1.2(G1k+(G2k+G3k)×h)+1.4Q2k，1.35(G1k+(G2k+G3k)×h)+1.4ψc Q2k]×b=0.9×max[1.2×(0.1+(24+1.5)×1.9)+1.4×2，1.35×(0.1+(24+1.5)×1.9)+1.4×0.7×2]×1＝60.75 2kN/mq1静＝0.9×1.35×[G1k+(G2k+G3k)×h]×b＝0.9×1.35×[0.1+(24+1.5)×1.9]×1＝58.988kN/m q1活＝0.9×1.4×0.7×Q2k×b＝0.9×1.4×0.7×2×1＝1.764kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(24+1.5)×1.9)]×1＝48.55kN/m计算简图如下：1、强度验算M max＝0.107q1静L2+0.121q1活L2＝0.107×58.988×0.0752+0.121×1.764×0.0752＝0.037kN ·mσ＝M max/W＝0.037×106/37500＝0.979N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.632q2L4/(100EI)=0.632×48.55×754/(100×5400×281250)＝0.006mm≤[ν]＝L/400＝75/400＝0.188mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R5=0.393q1静L+0.446q1活L=0.393×58.988×0.075+0.446×1.764×0.075＝1.798kNR2=R4=1.143q1静L+1.223q1活L=1.143×58.988×0.075+1.223×1.764×0.075＝5.219kN R3=0.928q1静L+1.142q1活L=0.928×58.988×0.075+1.142×1.764×0.075＝4.257kN 标准值(正常使用极限状态)R1'=R5'=0.393q2L=0.393×48.55×0.075＝1.431kNR2'=R4'=1.143q2L=1.143×48.55×0.075＝4.162kNR3'=0.928q2L=0.928×48.55×0.075＝3.379kN五、小梁验算承载能力极限状态：梁底面板传递给左边小梁线荷载：q1左＝R1/b=1.798/1＝1.798kN/m梁底面板传递给中间小梁最大线荷载：q1中＝Max[R2,R3,R4]/b=Max[5.219,4.257,5.21 9]/1=5.219kN/m梁底面板传递给右边小梁线荷载：q1右＝R5/b=1.798/1＝1.798kN/m小梁自重：q2＝0.9×1.35×(0.3-0.1)×0.6/8 =0.018kN/m梁左侧模板传递给左边小梁荷载q3左＝0.9×1.35×0.5×(1.9-0.2)=1.033kN/m梁右侧模板传递给右边小梁荷载q3右＝0.9×1.35×0.5×(1.9-0.2)=1.033kN/m梁左侧楼板传递给左边小梁荷载q4左＝0.9×Max[1.2×(0.5+(24+1.1)×0.2)+1.4×2，1.35×(0.5+(24+1.1)×0.2)+1.4×0.7×2]×(0.55-0.6/2)/2×1=1.06kN/m梁右侧楼板传递给右边小梁荷载q4右＝0.9×Max[1.2×(0.5+(24+1.1)×0.2)+1.4×2，1.35×(0.5+(24+1.1)×0.2)+1.4×0.7×2]×((1.1-0.55)-0.6/2)/2×1=1.06kN/m左侧小梁荷载q左＝q1左+q2+q3左+q4左 =1.798+0.018+1.033+1.06=3.909kN/m中间小梁荷载q中= q1中+ q2=5.219+0.018=5.237kN/m右侧小梁荷载q右＝q1右+q2+q3右+q4右 =1.798+0.018+1.033+1.06=3.909kN/m小梁最大荷载q=Max[q左,q中,q右]=Max[3.909,5.237,3.909]=5.237kN/m正常使用极限状态：梁底面板传递给左边小梁线荷载：q1左'＝R1'/b=1.431/1＝1.431kN/m梁底面板传递给中间小梁最大线荷载：q1中'＝Max[R2',R3',R4']/b=Max[4.162,3.379,4.1 62]/1=4.162kN/m梁底面板传递给右边小梁线荷载：q1右'＝R5'/b=1.431/1＝1.431kN/m小梁自重：q2'＝1×(0.3-0.1)×0.6/8 =0.015kN/m梁左侧模板传递给左边小梁荷载q3左'＝1×0.5×(1.9-0.2)=0.85kN/m梁右侧模板传递给右边小梁荷载q3右'＝1×0.5×(1.9-0.2)=0.85kN/m梁左侧楼板传递给左边小梁荷载q4左'＝[1×(0.5+(24+1.1)×0.2)]×(0.55-0.6/2)/2×1=0.69 kN/m梁右侧楼板传递给右边小梁荷载q4右'＝[1×(0.5+(24+1.1)×0.2)]×((1.1-0.55)-0.6/2)/2×1 =0.69kN/m左侧小梁荷载q左'＝q1左'+q2'+q3左'+q4左'=1.431+0.015+0.85+0.69=2.986kN/m中间小梁荷载q中'= q1中'+ q2'=4.162+0.015=4.177kN/m右侧小梁荷载q右'＝q1右'+q2'+q3右'+q4右' =1.431+0.015+0.85+0.69=2.986kN/m小梁最大荷载q'=Max[q左',q中',q右']=Max[2.986,4.177,2.986]=4.177kN/m为简化计算，按简支梁和悬臂梁分别计算，如下图：1、抗弯验算M max＝max[0.125ql12，0.5ql22]＝max[0.125×5.237×0.82，0.5×5.237×0.22]＝0.419kN·mσ=M max/W=0.419×106/54000=7.759N/mm2≤[f]=11.44N/mm2满足要求！2、抗剪验算V max＝max[0.5ql1，ql2]＝max[0.5×5.237×0.8，5.237×0.2]＝2.095kNτmax=3V max/(2bh0)=3×2.095×1000/(2×40×90)＝0.873N/mm2≤[τ]=1.232N/mm2满足要求！3、挠度验算ν1＝5q'l14/(384EI)＝5×4.177×8004/(384×7040×243×104)＝1.302mm≤[ν]＝l1/400＝800/400＝2mmν2＝q'l24/(8EI)＝4.177×2004/(8×7040×243×104)＝0.049mm≤[ν]＝2l2/400＝2×200/400＝1mm满足要求！4、支座反力计算承载能力极限状态R max=[qL1,0.5qL1+qL2]=max[5.237×0.8,0.5×5.237×0.8+5.237×0.2]=4.19kN同理可得：梁底支撑小梁所受最大支座反力依次为R1=3.127kN,R2=4.19kN,R3=3.42kN,R4=3.42k N,R5=3.42kN,R6=3.42kN,R7=3.42kN,R8=4.19kN,R9=3.127kN正常使用极限状态R max'=[q'L1,0.5q'L1+q'L2]=max[4.177×0.8,0.5×4.177×0.8+4.177×0.2]=3.342kN同理可得：梁底支撑小梁所受最大支座反力依次为R1'=2.389kN,R2'=3.342kN,R3'=2.715kN,R4'=2. 715kN,R5'=2.715kN,R6'=2.715kN,R7'=2.715kN,R8'=3.342kN,R9'=2.389kN六、主梁验算1、抗弯验算主梁弯矩图(kN·m)σ=M max/W=0.454×106/4490=101.087N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算主梁剪力图(kN)V max＝8.55kNτmax=2V max/A=2×8.55×1000/424＝40.33N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算主梁变形图(mm)νmax＝0.117mm≤[ν]＝L/400＝367/400＝0.917mm满足要求！4、支座反力计算承载能力极限状态支座反力依次为R1=0.238kN，R2=15.629kN，R3=15.629kN，R4=0.238kN七、可调托座验算荷载传递至立柱方式可调托座可调托座承载力容许值[N](kN) 30扣件抗滑移折减系数k c 11、扣件抗滑移验算两侧立柱最大受力N＝max[R1,R4]＝max[0.238,0.238]＝0.238kN≤1×8=8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！2、可调托座验算可调托座最大受力N＝max[R2，R3]＝15.629kN≤[N]＝30kN满足要求！八、立柱验算1、长细比验算l0=h=1500mmλ=l0/i=1500/15.9=94.34≤[λ]=150长细比满足要求！查表得，φ＝0.6342、风荷载计算M w＝0.9×φc×1.4×ωk×l a×h2/10＝0.9×0.9×1.4×0.331×0.8×1.52/10＝0.068kN·m3、稳定性计算根据《建筑施工模板安全技术规范》JGJ162-2008，荷载设计值q1有所不同：1)面板验算q1＝0.9×[1.2×(0.1+(24+1.5)×1.9)+1.4×0.9×2]×1＝54.702kN/m2)小梁验算q1＝max{1.621+0.9×1.2×[(0.3-0.1)×0.6/8+0.5×(1.9-0.2)]+0.9×[1.2×(0.5+(24+1.1)×0.2)+ 1.4×0.9×1]×max[0.55-0.6/2，(1.1-0.55)-0.6/2]/2×1，4.703+0.9×1.2×(0.3-0.1)×0.6/8}=4 .719kN/m同上四～六计算过程，可得：R1＝0.198kN，R2＝14.051kN，R3＝14.051kN，R4＝0.198kN立柱最大受力N w＝max[R1+N边1，R2，R3，R4+N边2]+0.9×1.2×0.1×(3.7-1.9)+M w/l b＝max[0.198+0.9×[1.2×(0.5+(24+1.1)×0.2)+1.4×0.9×1]×(0.8+0.55-0.6/2)/2×0.8，14.051，14.051，0.198+0.9×[1.2×(0.5+(24+1.1)×0.2)+1.4×0.9×1]×(0.8+1.1-0.55-0.6/2)/2×0.8]+0.194+0.068/1.1＝14.307kNf＝N/(φA)+M w/W＝14307.223/(0.634×424)+0.068×106/4490＝68.368N/mm2≤[f]＝205 N/mm2满足要求！九、高宽比验算根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011第6.9.7：支架高宽比不应大于3H/B=3.7/6=0.617≤3满足要求，不需要进行抗倾覆验算！十、立柱支承面承载力验算F1=N=14.307kN1、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定，见下表可得：βh=1，f t=0.858N/mm2，η=1，h0=h-20=100mm，u m =2[(a+h0)+(b+h0)]=800mmF=(0.7βh f t+0.25σpc，m)ηu m h0=(0.7×1×0.858+0.25×0)×1×800×100/1000=48.048kN≥F1=1 4.307kN满足要求！2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定，见下表可得：f c=7.488N/mm2，βc=1，βl=(A b/A l)1/2=[(a+2b)×(b+2b)/(ab)]1/2=[(300)×(300)/(100×100)]1/2=3，A ln=ab=10000mm 2F=1.35βcβl f c A ln=1.35×1×3×7.488×10000/1000=303.264kN≥F1=14.307kN满足要求！。

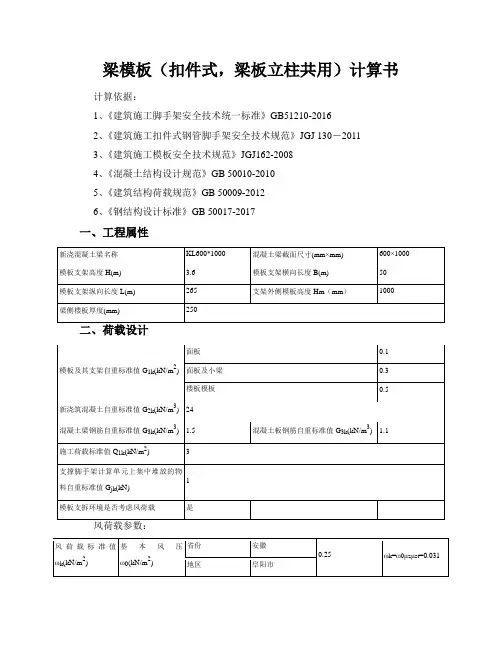

梁模板（扣件式，梁板立柱共用）计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《建筑施工模板安全技术规范》JGJ162-20084、《混凝土结构设计规范》GB 50010-20105、《建筑结构荷载规范》GB 50009-20126、《钢结构设计标准》GB 50017-2017一、工程属性平面图立面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 18面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5面板弹性模量E(N/mm2) 5400 验算方式三等跨连续梁截面抵抗矩：W＝bh2/6=600×18×18/6＝32400mm3，截面惯性矩：I＝bh3/12=600×18×18×18/12＝291600mm4q1＝γ0×max[1.2(G1k+(G2k+G3k)×h)+1.4Q1k，1.35(G1k+(G2k+G3k)×h)+1.4φc Q1k]×b=1×max[1.2×(0.1+(24+1.5)×1)+1.4×3，1.35×(0.1+(24+1.5)×1)+1.4×0.7×3]×0.6＝22.5kN/mq1静＝γ0×1.35×[G1k+(G2k+G3k)×h]×b＝1×1.35×[0.1+(24+1.5)×1]×0.6＝20.736kN/mq1活＝γ0×1.4×0.7×Q1k×b＝1×1.4×0.7×3×0.6＝1.764kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(24+1.5)×1)]×0.6＝15.36kN/m简图如下：1、抗弯验算M max＝0.1q1静L2+0.117q1活L2＝0.1×20.736×0.22+0.117×1.764×0.22＝0.091kN·mσ＝M max/W＝0.091×106/32400＝2.815N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.677q2L4/(100EI)=0.677×15.36×2004/(100×5400×291600)＝0.106mm≤[ν]＝L/250＝200/250＝0.8mm满足要求！3、支座反力计算设计值(承载能力极限状态)R max＝1.1q1静L+1.2q1活L＝1.1×20.736×0.2+1.2×1.764×0.2＝4.985kN标准值(正常使用极限状态)R'max＝1.1q2L＝1.1×15.36×0.2＝3.379kN五、小梁验算小梁类型钢管小梁截面类型(mm) Φ48.3×3.0小梁计算截面类型(mm) Φ48×2.8 小梁抗弯强度设计值[f](N/mm2) 205小梁抗剪强度设计值[τ](N/mm2) 125 小梁截面抵抗矩W(cm3) 4.25小梁弹性模量E(N/mm2) 206000 小梁截面惯性矩I(cm4) 10.19面板传递给小梁q1＝4.985/0.6＝8.309kN/m小梁自重q2＝1×1.35×(0.3-0.1)×0.2＝0.054kN/m梁左侧楼板及侧模传递给小梁荷载F1=1×max[1.2 ×(0.5+(24+1.1)×0.25)+1.4×3，1.35 ×(0.5+(24+1.1)×0.25)+1.4×0.7×3]×(0.4-0.6/2)/2×0.2+1×1.35×0.5×(1-0.25)×0.2＝0.225kN梁右侧楼板及侧模传递给小梁荷载F2=1×max[1.2 ×(0.5+(24+1.1)×0.25)+1.4×3，1.35×(0.5+(24+1.1)×0.25)+1.4×0.7×3]×((0.8-0.4)-0.6/2)/2×0.2+1×1.35×0.5×(1-0.25)×0.2＝0.225kN正常使用极限状态：面板传递给小梁q1＝3.379/0.6＝5.632kN/m小梁自重q2＝1×(0.3-0.1)×0.2＝0.04kN/m梁左侧楼板及侧模传递给小梁荷载F1=(1×0.5+1×(24+1.1)×0.25)×(0.4-0.6/2)/2×0.2+1×0.5×(1-0.25)×0.2＝0.143kN 梁右侧楼板及侧模传递给小梁荷载F2=(1×0.5+1×(24+1.1)×0.25)×((0.8-0.4)-0.6/2)/2×0.2+1×0.5×(1-0.25)×0.2＝0.143kN 计算简图如下：承载能力极限状态正常使用极限状态1、抗弯验算小梁弯矩图(kN·m)σ=M max/W=0.056×106/4250=13.071N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算小梁剪力图(kN)V max＝1.253kNτmax=2V max/A=2×1.253×1000/398＝6.297N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算小梁变形图(mm)νmax＝0.007mm≤[ν]＝L/250＝267/250＝1.068mm满足要求！4、支座反力计算承载能力极限状态R1＝0.374kN，R2＝2.365kN，R3＝2.365kN，R4＝0.374kN正常使用极限状态R'1＝0.248kN，R'2＝1.6kN，R'3＝1.6kN，R'4＝0.248kN六、主梁验算主梁类型钢管主梁截面类型(mm) Φ48.3×3.0 主梁计算截面类型(mm) Φ48×2.8 主梁抗弯强度设计值[f](N/mm2) 205主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.25主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 10.19主梁计算方式三等跨连续梁可调托座内主梁根数 2主梁受力不均匀系数0.6由上节可知P＝max[R2，R3]×0.6＝1.419kN，P'＝max[R2'，R3']×0.6＝0.96kN主梁计算简图一1、抗弯验算主梁弯矩图一(kN·m)σ=M max/W=0.369×106/4250=86.824N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算主梁剪力图一(kN)V max＝2.235kNτmax=2V max/A=2×2.235×1000/398＝11.231N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算主梁变形图一(mm)跨中νmax＝0.318mm≤[ν]＝L/250＝800/250＝3.2mm满足要求！悬臂端νmax＝0.018mm≤[ν]＝2l2/250＝2×200/250＝1.6mm满足要求！4、支座反力计算图一：R max=5.782kN用小梁的支座反力分别代入可得：承载能力极限状态图一立杆2：R2＝5.782kN，立杆3：R3＝5.782kN立杆所受主梁支座反力依次为:立杆2:P2=5.782/0.6=9.637kN,立杆3:P3=5.782/0.6=9.637kN七、纵向水平钢管验算钢管截面类型(mm) Φ48.3×3.0 钢管计算截面类型(mm) Φ48×2.8钢管截面面积A(mm2) 398 钢管截面回转半径i(mm) 16钢管弹性模量E(N/mm2) 206000 钢管截面惯性矩I(cm4) 10.19 钢管截面抵抗矩W(cm3) 4.25 钢管抗弯强度设计值[f](N/mm2) 205 钢管抗剪强度设计值[τ](N/mm2) 1251414纵向水平钢管计算简图一1、抗弯验算纵向水平钢管弯矩图一(kN·m)σ＝M max/W＝0.097×106/4250＝22.824N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算纵向水平钢管剪力图一(kN)V max＝0.589kNτmax＝2V max/A=2×0.589×1000/398＝2.96N/mm2≤[τ]＝125N/mm2 满足要求！3、挠度验算纵向水平钢管变形图一(mm)跨中νmax＝0.082mm≤[ν]＝L/250＝800/250＝3.2mm满足要求！悬臂端νmax＝0.005mm≤[ν]＝2l2/250＝2×200/250＝1.6mm满足要求！4、支座反力计算图一：R max=1.524kN用小梁两侧的支座反力分别代入可得：承载能力极限状态图一：立杆1：R1=1.524kN，立杆4：R4=1.524kN八、可调托座验算两侧立杆最大受力N＝max[R1,R4]＝max[1.524,1.524]＝1.524kN≤0.85×8=6.8kN 单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！2、可调托座验算可调托座最大受力N＝max[P2，P3]＝9.637kN≤[N]=30kN满足要求！九、立杆验算顶部立杆段：l01=kμ1(h d+2a)=1×1.386×(750+2×200)=1594mm非顶部立杆段：l02=kμ2h =1×1.755×1500=2632mmλ=max[l01，l02]/i=2632/16=164.5≤[λ]=210长细比满足要求！顶部立杆段：l01=kμ1(h d+2a)=1.155×1.386×(750+2×200)=1841mm非顶部立杆段：l02=kμ2h =1.155×1.755×1500=3041mmλ=max[l01，l02]/i=3041/16=190.062查表得：φ＝0.1992、风荷载计算M wd＝γ0×φc×γQ×Mωk=γ0×φc×γQ×(ζ2×ωk×l a×h2/10)＝1×0.6 ×1.4×(1×0.031×0.8×1.52/10)＝0.005kN·m3、稳定性计算R1＝1.524kN，P2＝9.637kN，P3＝9.637kN，R4＝1.524kN梁两侧立杆承受楼板荷载：左侧楼板传递给梁左侧立杆荷载:N边1=1×max[1.2×(0.5+(24+1.1)×0.25)+1.4×3，1.35×(0.5+(24+1.1)×0.25)+0.7×1.4×3]×(0.8+0.4-0.6/2)/2×0.8=4.439kN右侧楼板传递给梁右侧立杆荷载:N边2=1×max[1.2×(0.5+(24+1.1)×0.25)+1.4×3，1.35×(0.5+(24+1.1)×0.25)+0.7×1.4×3]×(0.8+0.8-0.4-0.6/2)/2×0.8=4.439kNN d＝max[R1+N边1，P2，P3，R4+N边2]+1×1.35×0.15×(3.6-1)＝max[1.524+4.439，9.637，9.637，1.524+4.439]+0.527＝10.164kNf d＝N d/(φA)+M wd/W＝10163.905/(0.199×398)+0.005×106/4250＝129.505N/mm2≤[f]＝205N/mm2满足要求！十、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016 第8.3.2条: 支撑脚手架独立架体高宽比不应大于3.0H/B=3.6/50=0.072≤3满足要求！十一、架体抗倾覆验算支撑脚手架风线荷载标准值:q wk=l'a×ωfk=0.8×0.648=0.518kN/m：风荷载作用在支架外侧模板上产生的水平力标准值：F wk= l'a×H m×ωmk=0.8×1×0.259=0.207kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ok：M ok=0.5H2q wk+HF wk=0.5×3.62×0.518+3.6×0.207=4.105kN.m参考《规范》GB51210-2016 第6.2.17条：B2l'a(g k1+ g k2)+2ΣG jk b j≥3γ0M okg k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk——支撑脚手架计算单元上集中堆放的物料自重标准值kNb j——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB2l'a(g k1+ g k2)+2ΣG jk b j =B2l'a[qH/(l'a×l'b)+G1k]+2×G jk×B/2=502×0.8×[0.15×3.6/(0.8×0.8)+0.5]+2×1×50/2=2737.5kN.m≥3γ0M ok =3×1×4.105=12.315kN.M满足要求！十二、立杆地基基础计算地基土类型素填土地基承载力特征值f ak(kPa) 140立杆垫木地基土承载力折减系数m f 1 垫板底面面积A(m2) 0.15立杆底垫板的底面平均压力p＝N/(m f A)＝10.164/(1×0.15)＝67.759kPa≤γu f ak＝1.363×140 =190.82kPa满足要求！。

大梁侧模模板施工验算
1500㎜高梁侧模验算
以1500mm高梁进行验算，模板选用18厚覆膜多层板，次龙骨选50×100木方，间距300，主龙骨选用φ48双钢管，间距500，对拉螺栓φ14，间距500×600。

适用于900～1500mm高的梁，具体验算过程详见表3.5.2.5-7所示。

表3.5.2.5-7 1500mm高梁侧模验算表
2) 2000㎜高梁侧模验算
以2000mm高梁进行验算，模板选用18厚覆膜多层板，次龙骨选50×100木方，间距250，主龙骨选用φ48双钢管，间距500，对拉螺栓φ14，间距500×500。

适用于1550～2000mm高的梁，具体验算过程详见表3.5.2.5-8所示。

表3.5.2.5-8 2000mm高梁侧模验算表
3100mm高梁侧模验算
4000㎜高梁侧模验算
以4000mm高梁进行验算，模板选用18厚覆膜多层板，次龙骨选50×100木方，间距200，主龙骨选用φ48双钢管，间距500，对拉螺栓φ14，间距500×500。

4000mm高梁侧模验算。

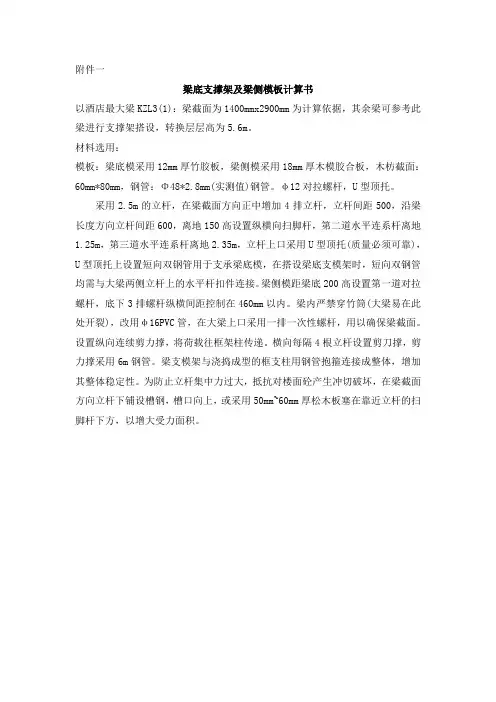

附件一梁底支撑架及梁侧模板计算书以酒店最大梁KZL3(1)：梁截面为1400mmx2900mm为计算依据，其余梁可参考此梁进行支撑架搭设，转换层层高为5.6m。

材料选用：模板：梁底模采用12mm厚竹胶板，梁侧模采用18mm厚木模胶合板，木枋截面：60mm*80mm，钢管：Φ48*2.8mm(实测值)钢管。

φ12对拉螺杆，U型顶托。

采用2.5m的立杆，在梁截面方向正中增加4排立杆，立杆间距500，沿梁长度方向立杆间距600，离地150高设置纵横向扫脚杆，第二道水平连系杆离地1.25m，第三道水平连系杆离地2.35m，立杆上口采用U型顶托(质量必须可靠)，U型顶托上设置短向双钢管用于支承梁底模，在搭设梁底支模架时，短向双钢管均需与大梁两侧立杆上的水平杆扣件连接。

梁侧模距梁底200高设置第一道对拉螺杆，底下3排螺杆纵横间距控制在460mm以内。

梁内严禁穿竹筒(大梁易在此处开裂)，改用φ16PVC管，在大梁上口采用一排一次性螺杆，用以确保梁截面。

设置纵向连续剪力撑，将荷载往框架柱传递。

横向每隔4根立杆设置剪刀撑，剪力撑采用6m钢管。

梁支模架与浇捣成型的框支柱用钢管抱箍连接成整体，增加其整体稳定性。

为防止立杆集中力过大，抵抗对楼面砼产生冲切破坏，在梁截面方向立杆下铺设槽钢，槽口向上，或采用50mm~60mm厚松木板塞在靠近立杆的扫脚杆下方，以增大受力面积。

KZL3(1)框支梁支模示意图一、底板模板计算：底板模计算跨度为150mm，取计算单元为0.6m，现进行强度及挠度验算，按四跨连续梁计算。

荷载统计：模板自重：q1=0.35*0.6*(2*2.7+1.4)/1.4=1.02kn/m梁钢筋砼自重：q2=25.5*0.6*2.9=44.4kn/m振捣砼时产生的荷载标准值：q3=2*0.6=1.2kn/m合计：Q=1.2*(q1+q2)+1.4*q3=1.2*(1.02+44.4)+1.4*1.2=56.2kn/m强度验算：验算式：W≥M/ fmM=0.121*QL2=0.121*56.2*0.15*0.15=0.15kn.m板模板截面抵抗矩：W=600*12*12/6=14400mm3=13 N/mm2f=M/W=0.15*106/14400=10.4N/mm2＜fm=13 N/mm2木材抗弯强度设计值fm强度符合要求挠度验算：验算式：ωA=KwqL4/100EI≤L/400Q=1.02+44.4=45.4kn/mE=9.5*103N/mm2I=600*12*12*12/12=86400mm4Kw=0.967ωA=KwqL4/100EI=0.967*45.4*1504/100*9.5*103*86400=0.27mm≤L/400=150/400=0.375mm挠度符合要求二、梁底木楞验算梁底木楞采用60*80木枋，计算跨度为600mm，计算单元为150mm，按四跨连续梁进行验算。
