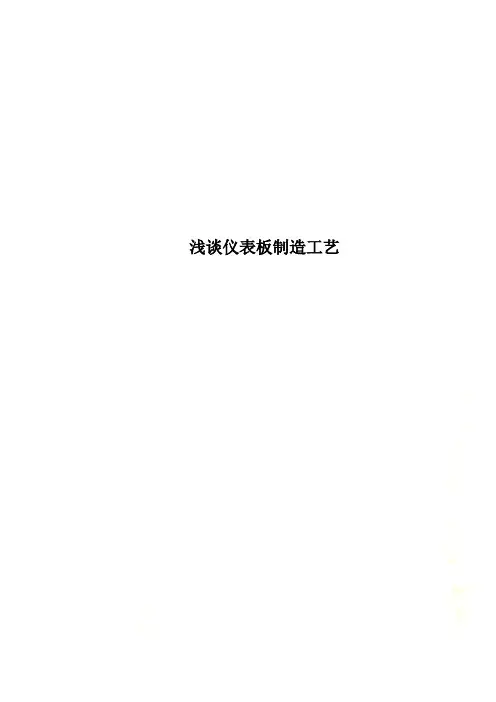

汽车仪表板制造工艺

浅谈仪表板制造工艺浅谈仪表板制造工艺作者:浙江众泰汽车技术中心王智仪表板简称“IP（Instrument panel）”,是汽车内饰的重要组成部分。

由于具有得天独厚的空间位置，使得仪表板成为诸多操作功能的载体：驾驶者不仅可通过仪表板了解车辆的基本行驶状态，而且可对风口、音响、空调和灯光等进行控制，从而在确保安全的同时，享受到更多的驾乘乐趣。

近年来，随着技术的不断进步，更多的操作功能被集成到了仪表板中。

显然，为了确保所支撑的各种仪表和零件能够在高速行驶及振动状态下正常工作，仪表板必须具有足够的刚性，而为了减少发生意外时外力对正、副驾驶的冲击，还要求仪表板具有良好的吸能性。

与此同时，出于舒适和审美的要求，仪表板的手感、皮纹、色泽和色调等也日益受到人们的重视。

总之，作为一种独特的内饰部件，仪表板集安全性、功能性、舒适性和装饰性于一身，这些性能的好坏已成为评判整车等级的重要标准之一。

一般，不同的车型所配备的仪表板等级是完全不同的。

根据车型的配置要求，可选择适合的仪表板生产工艺，以达到降低生产成本的目的。

仪表板种类及生产工艺目前，常使用的仪表板主要包括：硬质仪表板、半硬质仪表板、搪塑发泡仪表板、阴模成型仪表板和聚氨酯喷涂仪表板等几种类型。

不同的仪表板，其生产工艺也不尽相同。

一般，硬质仪表板（注塑件）的工艺流程为：注塑成型仪表板本体零件→焊接主要零件（如需要）→组装相关零件；半硬质仪表板(阳模吸塑件)的工艺流程为：注塑/压制仪表板骨架→吸塑成型表皮与骨架→切割孔和边→组装相关零件；搪塑发泡仪表板的工艺流程为：注塑成型仪表板骨架→真空成型/搪塑表皮→泡沬层的发泡处理→切割孔和边→焊接主要零件（如需要）→装配相关零件；阴模成型仪表板（阴模成型及表皮压纹）的工艺流程为：注塑成型仪表板骨架→真空成型/吸塑表面压纹→泡沬层的发泡→切割孔和边→焊接主要零件（如需要）→组装相关零件；聚氨酯喷涂仪表板的工艺流程为：注塑成型仪表板骨架→PU喷涂→发泡层发泡→切割孔和边→焊接主要零件（如需要）→组装相关零件。

汽车内饰主流的六大制造工艺随着汽车技术的快速发展，大量的新技术、新材料和新工艺在汽车上得到广泛应用尤其是对汽车内饰的精致性、舒适性和豪华性要求越来越高。

而满足用户对汽车内饰的要求，更离不开汽车内饰的各种制造工艺。

为此，今天小编针对当前汽车内饰的主流制造工艺及应用情况进行了介绍。

一、搪塑成型1. 什么是搪塑成型搪塑成型，又称旋转成型，主要用于制作软质仪表板和门护板的表皮。

该技术起源于日本，在21世纪初才开始引进国内的，最初只在少数合资企业中得到应用，直到近几年才在国内的自主品牌中开始逐步应用。

2. 优点与缺点优点：原材料来源广泛，价格便宜，有着丰富的设计和生产经验，表皮的花纹不仅清晰、美观，而且一致性非常好。

可以设计出比较复杂的型面特征，制得的产品有良好的弹性和低收缩率。

缺点：模具的投资成本大，且寿命短（一般模具的质量保证只有2~3万次表皮寿命）；设备的投资成本大；需要不断清理模具，导致辅助工时较长。

3. 成型工艺原理图搪塑工艺先将带有表面花纹的搪塑模具加热到搪塑表皮的成型温度，然后将粉箱与搪塑模扣合，使之按设定的程序进行旋转。

当粉料熔化并粘附于模具表面达到一定厚度后，脱开粉箱；接着，继续加热模具的外表面，使模具内表面的搪塑表皮得以塑化烧结；最后，快速冷却模具外表面，使表皮冷却成型。

二、PU（聚氨酯）喷涂PU喷涂工艺是近几年迅速发展起来的一种新的表皮成型工艺，主要用于仪表板的表皮和护板的表皮等。

1. 成型工艺图 PU喷涂表皮的生产流程PU喷涂是指先在表皮成型模表面喷上脱模剂，而后再喷涂模内漆（可根据产品需要喷涂不同颜色的模内漆），随后喷涂液态的PU原料（可通过喷涂机械手控制表皮的厚度），最后冷却起模。

2. 相比于搪塑工艺的优势第一部分搪塑工艺和PU喷涂工艺都是软质仪表板表皮的主要制作工艺，但相对于搪塑工艺而言，PU喷涂有许多优点，比如：可实现双色仪表板表面，使得造三、模内转印（IMD）1. 模内转印概念与应用模内转印是一种在成型过程中与装饰同步进行的工艺。

汽车内饰件的搪塑成型工艺面对竞争日益激烈的汽车市场和对产品质量要求越来越高的汽车用户,各大汽车制造商日益关注相关零部件的制造工艺技术,汽车内饰成型工艺备受关注。

汽车仪表板与门内饰板是汽车内饰的重要组成部分,是汽车内饰产品新工艺、新技术发展的具体体现。

目前汽车仪表板、门内饰板表皮的制造工艺类型有很多，其中搪塑发泡模的居多。

搪塑工艺主要优点表皮纹理清晰均匀，产品设计时不用考虑脱模角度，设计自由度大。

下面给大家具体介绍下搪塑模具及产品的相关要点；一、搪塑模具成型工艺：根据数模，加上收缩率，减去皮纹层的厚度，数控加工出木模→在木模上贴上皮纹皮（贴皮引起模具上有拼缝）→翻出软的硅树脂模（有拼缝）→翻出硬的树脂主模型，并手工修掉拼缝→翻出硅树脂模→翻出电极阳模（为了导电，表面喷银粉，并布置电极）→电镀出搪塑模具外壳→加上支撑，形成搪塑模。

数控加工木模包皮纹皮浇注硅胶脱模环氧树脂脱模电极阳模电镀出镍壳去除环氧树脂+精加工镍壳装于支架二、搪塑模具的结构搪塑模具一般由框架、镍盒、过渡盒、粉盒组成。

图示如下：三、搪塑表皮的成型工艺搪塑表皮成型的工艺流程如下图所示：1.首先将搪塑模具本体加热至230－250℃；2.然后将模具与粉箱对合并夹紧（以防粉末露出），模具在上，粉箱在下；3.模具和粉箱一起旋转至粉箱在上，模具在下，粉箱里的粉末这时落在模具里，在高温的作用下，紧贴在模具的那一层就融化并相互粘在一起，然后继续旋转，使得模具的每个角落都有粉末，且融化并粘在一起，直至形成的表皮厚度增加至符合要求为止（一般的PVC的厚度为1。

1mm），这时粉箱在下方，剩余的粉末又回到粉箱里；4.模具与粉箱分离，并移到冷却工位，用水或空气等对模具进行快速冷却至60－80℃时，人工扒下表皮。

四、搪塑设备的分类（按模具的加热方式分类）1、气加热设备：价格最便宜。

它是通过燃烧天然气或重油产生的热风来加热模具。

它有一个加热炉，整个模具置于炉子中加热。

汽车内饰主流的六大制造工艺随着汽车技术的快速发展，大量的新技术、新材料和新工艺在汽车上得到广泛应用尤其是对汽车内饰的精致性、舒适性和豪华性要求越来越高。

而满足用户对汽车内饰的要求，更离不开汽车内饰的各种制造工艺。

为此，今天小编针对当前汽车内饰的主流制造工艺及应用情况进行了介绍。

一、搪塑成型1. 什么是搪塑成型搪塑成型，又称旋转成型，主要用于制作软质仪表板和门护板的表皮。

该技术起源于日本，在21世纪初才开始引进国内的，最初只在少数合资企业中得到应用，直到近几年才在国内的自主品牌中开始逐步应用。

2. 优点与缺点优点：原材料来源广泛，价格便宜，有着丰富的设计和生产经验，表皮的花纹不仅清晰、美观，而且一致性非常好。

可以设计出比较复杂的型面特征，制得的产品有良好的弹性和低收缩率。

缺点：模具的投资成本大，且寿命短（一般模具的质量保证只有2~3万次表皮寿命）；设备的投资成本大；需要不断清理模具，导致辅助工时较长。

3. 成型工艺原理图搪塑工艺先将带有表面花纹的搪塑模具加热到搪塑表皮的成型温度，然后将粉箱与搪塑模扣合，使之按设定的程序进行旋转。

当粉料熔化并粘附于模具表面达到一定厚度后，脱开粉箱；接着，继续加热模具的外表面，使模具内表面的搪塑表皮得以塑化烧结；最后，快速冷却模具外表面，使表皮冷却成型。

1. 成型工艺图膜内转印的膜片结构2. 成型工艺图膜内转印的制作工艺流程是指将事先设计有不同花纹的膜片在合模前吸附到注塑模具的型腔表面，再将熔融状态的塑胶（一般为PC+ABS）注射到模具内，从而使膜片与塑胶融合为一体。

3. 优点与缺点优点：1）一体成型，制程简化，降低生产/库存成本及工时，缩短产品制造周期，提高生产效率；2）各类可靠性测试均为业界最高水准，保证产品的稳定性及耐久性；3）高自动化生产，保证高良品率稳定生产；4）采用自动印刷及环保油墨，符合环保要求；5）可作多色印刷，如木纹丶炭纤维丶金属色系等。

产品表面纹理及坑纹可同时着色。

浅谈仪表板制造工艺引言仪表板是汽车内部的一个重要组件，常见于汽车驾驶舱的前方。

它不仅提供了驾驶员对车辆信息的实时监控，还起到了美化和提升汽车内部整体观感的作用。

在汽车制造过程中，仪表板的制造工艺不仅关乎产品质量和性能的提升，还涉及到制造效率和成本控制等方面的考量。

本文将对仪表板制造工艺进行浅谈。

1. 材料选择仪表板的材料选择是制造工艺的重要一环。

目前，常用的仪表板材料主要有ABS塑料、PVC塑料、PU皮革和真皮等。

其中，ABS塑料是最常见的一种材料，因其具备良好的耐磨性、韧性和抗老化性能而受到广泛应用。

PVC塑料则相对更为廉价，但其抗老化性能较差。

PU皮革和真皮则主要用于高档汽车，具有更好的触感和豪华感，但成本也相应较高。

材料的选择需要综合考虑仪表板的使用环境、车辆定位以及成本等因素。

针对不同的需求，制造商可以选择适合的材料来实现产品的优化设计和提升。

2. 造型设计仪表板的造型设计也是制造工艺的一个重要环节。

一个好的造型设计能够提升仪表板的观感和用户体验。

在设计过程中，需要考虑仪表板的整体结构、弧度、线条和按钮布局等，以及与车辆内部其他组件的协调性。

制造商可以采用计算机辅助设计（CAD）和虚拟样机技术来进行仪表板的设计和仿真。

通过虚拟样机技术，设计师可以在电脑上进行实时的三维模拟和修改，从而提高设计效率和准确性。

3. 注塑工艺注塑工艺是仪表板制造的核心环节之一。

注塑工艺是利用注塑机将熔化的塑料注入到模具中，经过冷却和固化后，得到所需的仪表板零件。

注塑工艺需要注意以下几点： - 模具设计：模具的设计需要考虑零件的结构和尺寸，以及浇口和冷却系统的设置等。

- 材料选择：选择合适的塑料材料，并进行材料的预处理，如干燥、混合和染色等。

- 工艺参数调试：注塑工艺参数的调试需要根据材料的熔融温度、熔体流动性和模具温度等因素进行调整和优化，以确保产品质量。

4. 表面处理表面处理是仪表板制造中不可忽视的一环。

汽车仪表板开发设计工艺选择在汽车中，仪表板是集安全性、功能性、舒适性与装饰性于一身的部件。

首先，它需要有一定的刚性以支撑其零件在高速和振动的状态下保证正常工作；同时又需要有较好的吸能性使其在发生意外时减少外力对正、副驾驶员的冲击。

针对不同仪表板，涉及的工艺及流程也有较大差异，可归纳为以下几种：1、硬塑仪表板(注塑)：注塑（仪表板本体等零件）→焊接（主要零件，如需要）→装配（相关零件）；2、半硬仪表板(阳模吸塑)：注塑/压制（仪表板骨架）→吸塑（表皮与骨架）→切割（孔及边）→装配（相关零件）；3、搪塑发泡仪表板：注塑（仪表板骨架等零件）→真空成型/搪塑（表皮）→发泡（泡沫层）→切割（边、孔等）→焊接（主要零件，如需要）→装配（相关零件）；4、阴模成型仪表板(阴模成型及表皮压纹) 注塑（仪表板骨架等零件）→真空成型/吸塑（表皮压纹）→发泡（泡沫层）→切割（边、孔等）→焊接（主要零件，如需要）→装配（相关零件）5、聚氨酯（PU）喷涂成型仪表板注塑（仪表板骨架等零件）→PU喷涂→发泡（泡沫层）→切割（边、孔等）→焊接（主要零件，如需要）→装配（相关零件）1、注塑工艺及材料1.1、注塑成型的产品、设备及模具产品------全塑仪表板或发泡仪表板骨架；设备-----大型注塑机（合模力2000吨以上-3000吨）；模具----按照产品质量要求、寿命要求、设备及材料工艺要求开发的模具；1.2 注塑成型骨架材料比较1.3 加工工艺1）高压注塑工艺材料经螺杆加热后注入闭合的模具，冷却定型后开模取出。

主要产品质量问题及影响因素：2）低压注塑工艺材料经螺杆加热后注入微闭合的模具，模具二次闭合加压，冷却定型后开模取出。

低压注塑工艺主要用于生产表面有装饰面料（织物/表皮）的产品----ABC柱，门板上饰板、仪表板上饰板----产品形变较小。

优点：1、成型效率高；2、面料与骨架不用胶粘剂；缺点：成本高；……设备模具工装成本高---相对于高压注塑模；……面料成本高---相对于二次复合工艺的材料，（即包复工艺）2、阳模吸塑成型工艺阳模真空吸塑表皮-----将表面已有花纹的片材进行加热，当表皮达到拉伸成型温度要求时，上升阳模，使加热表皮与阳模形成直空腔，开启阳模真空抽吸系统，使表皮紧贴于阳模表面，冷却后脱模，制得定型的表皮，成型表皮即可转入下道发泡成型工序。

仪表板发泡工艺和模具简介及应用作者：张敏来源：《科学与财富》2016年第28期摘要：本文主要介绍汽车软质仪表板的发泡工艺和模具，及其在DPCA（神龙汽车有限公司）实际项目开发中的运用。

关键词：软质仪表板；仪表板发泡工艺；发泡模具；发泡模具开发一、概述汽车仪表板根据加工工艺可分为硬塑仪表板、真空复合仪表板、软质发泡仪表板。

硬塑仪表板直接注塑而成，零件表面带有纹理。

真空复合仪表板是将加热的PVC表皮通过真空吸附在上模，模具合模后粘贴压制在注塑仪表板本体上。

软质仪表板是在表皮和骨架直接填充聚氨酯泡沫，通过发泡模具成型。

软质仪表板由于良好的触感、均匀的纹理和光泽在中高档车上被广泛应用。

本文将重点软质发泡仪表板的材料、工艺、模具和设备，以及在实际项目开发中的运用。

二、仪表板发泡工艺介绍仪表板发泡工艺为将聚醚和聚氨酯充分混合后通过浇注头注入发泡模具的表皮和骨架之间，在发泡剂、催化剂、阻燃剂等多种助剂的作用下，在几分钟内形成具有一定高分子量和一定交联度的聚氨酯泡沫体。

第一个主要反应生成聚氨酯，第二个主要反应生成聚脲（泡沫的骨架），上述两个反应都属于链增长反应，后者还生成二氧化碳，因而即可以看作链增长反应，又可视为发泡反应。

聚氨酯发泡工艺流程如下：1）配料。

按照配方配制原材料。

2）浇注。

按照一定的流量和浇注时间通过混合头向模具中注入原材料。

并控制原料的温度，模具的温度以及浇注时的压力。

3）成型。

两种原料在一定的温度下反应，成型时间一般为几分钟。

4）脱模。

模具开启，零件从模具中被取出。

5）开孔。

泡沫出模后，需要进行开孔，使泡孔破裂，否则泡沫容易收缩。

6）后熟化。

泡沫出模后，还没有反应完全，需要挂在悬挂链上进行后处理，该过程需要6小时。

三、仪表板发泡模具介绍及应用实例3.1 发泡模具浇注方式仪表板发泡有两种浇注方式：1）开模浇注：发泡原料在发泡模合模前注入。

适合于发泡面积大，骨架型面相对复杂的产品。

2）闭模浇注：发泡原料在发泡模合模后注入。
