汽车车身制造工艺的基本知识

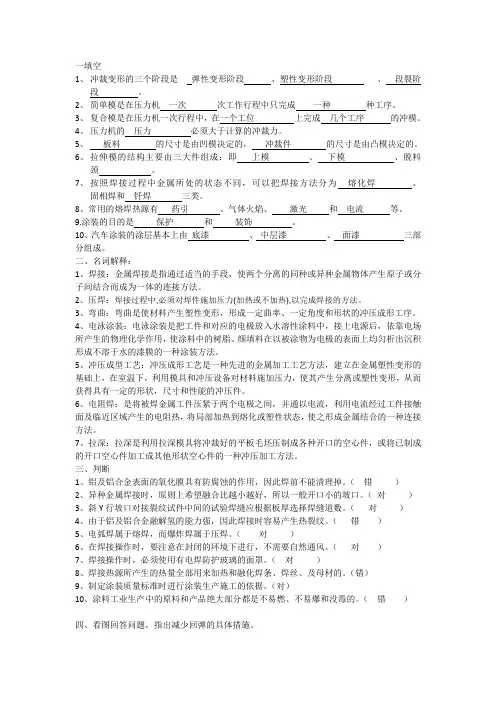

一填空1、冲裁变形的三个阶段是弹性变形阶段、塑性变形阶段、段裂阶段。

2、简单模是在压力机一次次工作行程中只完成一种种工序。

3、复合模是在压力机一次行程中，在一个工位上完成几个工序的冲模。

4、压力机的压力必须大于计算的冲裁力。

5、板料的尺寸是由凹模决定的，冲裁件的尺寸是由凸模决定的。

6、拉伸模的结构主要由三大件组成：即上模、下模、脱料颈。

7、按照焊接过程中金属所处的状态不同，可以把焊接方法分为熔化焊、固相焊和钎焊三类。

8、常用的熔焊热源有药引、气体火焰、激光和电流等。

9.涂装的目的是保护和装饰。

10、汽车涂装的涂层基本上由底漆、中层漆、面漆三部分组成。

二、名词解释：1、焊接：金属焊接是指通过适当的手段，使两个分离的同种或异种金属物体产生原子或分子间结合而成为一体的连接方法。

2、压焊：焊接过程中,必须对焊件施加压力(加热或不加热),以完成焊接的方法。

3、弯曲：弯曲是使材料产生塑性变形，形成一定曲率、一定角度和形状的冲压成形工序。

4、电泳涂装：电泳涂装是把工件和对应的电极放入水溶性涂料中，接上电源后，依靠电场所产生的物理化学作用，使涂料中的树脂、颜填料在以被涂物为电极的表面上均匀析出沉积形成不溶于水的漆膜的一种涂装方法。

5、冲压成型工艺：冲压成形工艺是一种先进的金属加工工艺方法，建立在金属塑性变形的基础上，在室温下，利用模具和冲压设备对材料施加压力，使其产生分离或塑性变形，从而获得具有一定的形状，尺寸和性能的冲压件。

6、电阻焊：是将被焊金属工件压紧于两个电极之间，并通以电流，利用电流经过工件接触面及临近区域产生的电阻热，将局部加热到熔化或塑性状态，使之形成金属结合的一种连接方法。

7、拉深：拉深是利用拉深模具将冲裁好的平板毛坯压制成各种开口的空心件，或将已制成的开口空心件加工成其他形状空心件的一种冲压加工方法。

三、判断1、铝及铝合金表面的氧化膜具有防腐蚀的作用，因此焊前不能清理掉。

（错）2、异种金属焊接时，原则上希望融合比越小越好，所以一般开口小的坡口。

车身制造四大工艺定义及特点：§在汽车制造业中,冲压、焊装、涂装、总装合为四大核心技术即四大工艺;从结构上看,轿车属于无骨架车身,它的生产工艺流程大致为：焊装工艺：冲压好的车身板件局部加热或同时加热、加压而接合在一起形成车身总成;在汽车车身制造中应用最广的是点焊,焊接的好坏直接影响了车身的强度;汽车车身是由薄板构成的结构件,冲压成形后的板料通过装配和焊接形成车身壳体白车身,所以装焊是车身成形的关键;装焊工艺是车身制造工艺的主要部分;汽车车身壳体是一个复杂的结构件,它是由百余种、甚至数百种例如轿车薄板冲压件经焊接、铆接、机械联结及粘接等方法联结而成的;由于车身冲压件的材料大都是具有良好焊接性能的低碳钢,所以焊接是现代车身制造中应用最广泛的联结方式;焊装工艺点焊：通过导电,电阻加热,金属熔合;点焊的过程：预压-焊接-保压-休止;点焊相关工艺参数：电流／电压／电极压力／焊接时间／电极直径等;点焊设备：固定式点焊机,移动式点焊机,包括：供电系统变压器和二次回路、焊具部分机臂、电极夹持器、电极、加压机构气压、液压等、冷却系统、机体等;CO2气体保护焊接：一种熔化极气体保护电弧焊接法,利用焊丝与工件间产生的电弧来熔化金属,由CO2作为气体保护气,并采用光焊丝填充;焊接工艺参数：电源极性／焊丝直径／电弧电压／焊接电流／气体流量／焊接速度／焊丝伸出长度／直流回路电感等;§车身主体：主要由车前钣金、前围零件、地板总成、左/右侧围总成、后围总成、行李舱搁板总成和顶盖总成等零部件焊装而成§汽车车身部件焊接系列夹具§定位与夹紧,装配焊接三过程,一定位,二夹紧,三点固§定位是通过定位基准与夹具上的定位元件相接触而实现,定位元件有：挡铁,定位销,支承板,样板§夹紧：有力,稳定,避免焊接运动干涉涂装工艺§涂装有两个重要作用,第一车防腐蚀,第二增加美观;涂装工艺过程比较复杂,技术要求比较高;主要有以下工序：漆前预处理和底漆、喷漆工艺、烘干工艺等,整个过程需要大量的化学试剂处理和精细的工艺参数控制,对油漆材料以及各项加工设备的要求都很高,因此涂装工艺一般都是各公司的技术秘密;概述汽车车身的涂装质量要求最高,要长期在各种气候条件下使用而不发生漆膜劣化和锈蚀,还要能维持其光泽、色彩和美观;典型的轿车车身涂装工艺是电泳底漆、中涂、面漆3C3B3Coat3Bake体系;在电泳底漆与中涂之间有焊缝密封和底板防护涂层的喷涂,以保证车身的密封、降噪声和防锈,面漆后涂内腔防锈蜡;§表面涂层属于一级装饰精度,具有美丽的外观,光亮如镜或光滑的表面,无细微的杂质、擦伤、裂纹、起皱、起泡及肉眼可见的缺陷,并应有足够的机械强度;底面涂层属于优良保护层,应有优良的防锈性和防腐蚀性,很强的附着力；局部或全部刮涂附着力好、机械强度高的腻子,使用数年也不会出现锈蚀或脱落等现象;§总装工艺总装就是将车身发动机变速器仪表板车灯车门等构成整辆车的各零件装配起来生产出整车的过程;一、冲压车间的设备：单点单动机械压力机、闭式双点单动机械压力机、闭式四点单动机械压力机、闭式单点双动拉伸压力机、闭式双点双动拉伸压力机、闭式四点双动拉伸压力机、三座标闭式多工位压力机、大公称力的数控液压机、各种冷挤压机及多工位冷挤压机等锻压设备;钢板清洗涂油机、垛料翻转机、数控液压转塔冲床;二、焊装车间：单面双点点焊机、点焊机、点熔接机、二氧化碳保护焊机、硅整流弧焊机、硅镇流电焊机、气动X形悬挂焊机、直流弧焊机、压装机、自动校直点定机、机械手、传送线、CO2焊机、液压站、龙门框架合装设备、电热涨拉设备、等离子切割机、微电脑焊接控制焊机、进口数字式水平仪;发动机装配线专用设备：清洗机、打号机、总成装配输送线、单层自由辊道、双层柔性机动滚道托盘、缸体缸盖输送车、升降机、翻转机、涂胶机、组合式螺栓拧紧机、轴承外环振动压装机、油封压装机、间隙测量机、导向拧紧装置、发动机密封性能检验机、活塞加热机、总成综合性能试验台、扭矩校准仪、气动扳手、装配线计算机控制系统、吊装式LED大屏幕显示装置、单轴气动定扭矩扳手;变速箱装配线专用设备：变速器箱体打号机、总成装配输送线、涂胶机、组合式螺栓拧紧机、变速器轴承外环振动压装机、左油封压装机、变速器间隙测量机、导向拧紧装置、变速器密封性能检验机、变速器润滑油循环系统、总成综合性能试验台、变速器右箱体六头组合压装机、差速器间隙测量机、差速器轴承压装机双压头、变速器中间轴轴承压装机、变速器中间轴轴承压装机、变速器输入轴压装机、变速器主轴压装机、变速器输入轴油封及排气塞压装机双压头、变速器油封压装机、变速器离合器拨叉轴气动压装机、变速器换挡拨叉轴气动压销机、叉轴气动压销机、清洗机、变速器换挡轴气动压销机、扭矩校准仪、气动扳手、装配线计算机控制系统、辊道输送线、翻转机、单轴气动定扭矩扳手、电动单梁悬挂起重机;三、涂装车间：前处理设备、烘干固化设备、电泳设备、静电设备、喷枪、喷涂机、纯水设备、喷漆室、烘箱、阀门、防静电、燃烧器、抛丸机、高粘度喷涂机、高压清洗机、鼓风干燥箱;四、总装车间：带剪式升降机的地面平台式输送系统、旋转台、地面穿梭机、下行升降机、悬挂电气单轨系统、底盘结合系统、链式输送系统、地面平台交叉传递输送系统、铭牌制作机、底盘打号机、涂胶机、防冻液加注机、四轮定位仪、前照灯检测仪、转毂试验台、怠速排放分析仪、四柱液压整车举升机及空调加注机;。

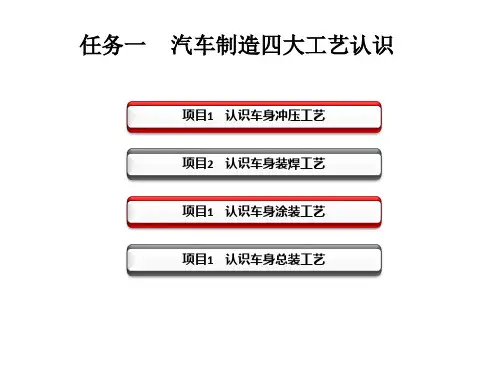

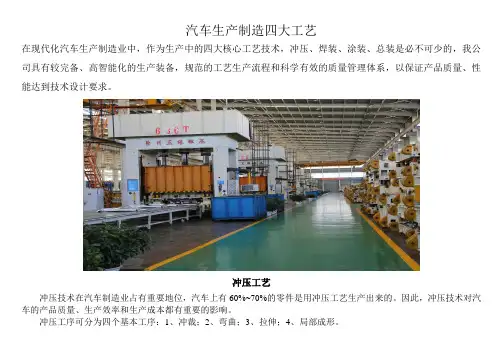

汽车生产制造四大工艺
在现代化汽车生产制造业中，作为生产中的四大核心工艺技术，冲压、焊装、涂装、总装是必不可少的，我公司具有较完备、高智能化的生产装备，规范的工艺生产流程和科学有效的质量管理体系，以保证产品质量、性能达到技术设计要求。

冲压工艺
冲压技术在汽车制造业占有重要地位，汽车上有60%~70%的零件是用冲压工艺生产出来的。

因此，冲压技术对汽车的产品质量、生产效率和生产成本都有重要的影响。

冲压工序可分为四个基本工序：1、冲裁；2、弯曲；3、拉伸；4、局部成形。

焊装工艺
汽车车身壳体是一个复杂的结构件，它是由百余种、甚至数百种薄板冲压件经焊接、铆接、机械联结及粘结而成的。

由于车身冲压件的材料大都是具有良好焊接性能的低碳钢，所以焊接是现代车身制造中应用最广泛的联结方式。

涂装工艺
涂装对汽车制造来讲有两个重要作用，第一是给汽车增加防腐性，第二是给汽车增加美观。

涂装工艺过程比较复杂，技术要求比较高。

主要有以下工序：漆前预处理和底漆、喷漆工艺、烘干工等整个过程需要大量的化学试剂处理和精细的工艺参数控制，对油漆材料以及各项加工设备的要求都很高，因此涂装工艺是汽车制造的关键技术。

总装工艺
汽车总装是汽车全部制造工艺过程的最终环节，是把经检验合格的数以千计的各类零件，按规定的精度标准和技术要求组合成分总成、总成、整车，并经严格的检测顺序，确认其是否合格的整个工艺过程。

汽车产品要求有好的动力性、经济性和耐久性，以实现在各种复杂环境中的运载功能，现代汽车产品更要求安全可靠、造型美观、乘坐舒适并满足环保要求，这些要求，最终都是通过装配工艺来保证的。

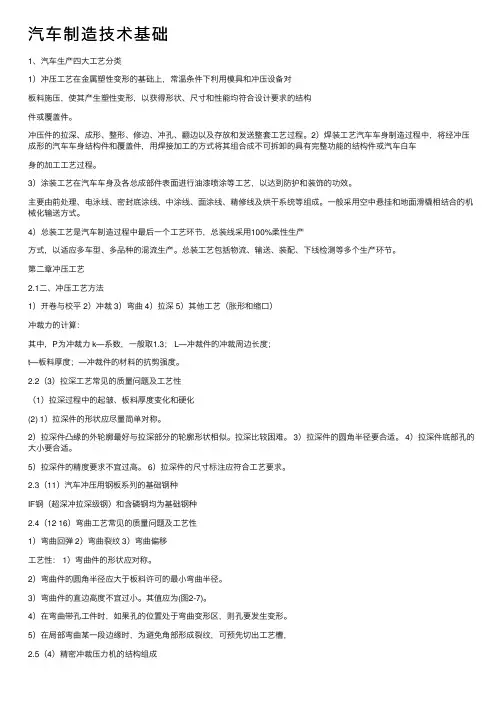

汽车制造技术基础1、汽车⽣产四⼤⼯艺分类1）冲压⼯艺在⾦属塑性变形的基础上，常温条件下利⽤模具和冲压设备对板料施压，使其产⽣塑性变形，以获得形状、尺⼨和性能均符合设计要求的结构件或覆盖件。

冲压件的拉深、成形、整形、修边、冲孔、翻边以及存放和发送整套⼯艺过程。

2）焊装⼯艺汽车车⾝制造过程中，将经冲压成形的汽车车⾝结构件和覆盖件，⽤焊接加⼯的⽅式将其组合成不可拆卸的具有完整功能的结构件或汽车⽩车⾝的加⼯⼯艺过程。

3）涂装⼯艺在汽车车⾝及各总成部件表⾯进⾏油漆喷涂等⼯艺，以达到防护和装饰的功效。

主要由前处理、电泳线、密封底涂线、中涂线、⾯涂线、精修线及烘⼲系统等组成。

⼀般采⽤空中悬挂和地⾯滑橇相结合的机械化输送⽅式。

4）总装⼯艺是汽车制造过程中最后⼀个⼯艺环节，总装线采⽤100%柔性⽣产⽅式，以适应多车型、多品种的混流⽣产。

总装⼯艺包括物流、输送、装配、下线检测等多个⽣产环节。

第⼆章冲压⼯艺2.1⼆、冲压⼯艺⽅法1）开卷与校平 2）冲裁 3）弯曲 4）拉深 5）其他⼯艺（胀形和缩⼝）冲裁⼒的计算：其中，P为冲裁⼒ k—系数，⼀般取1.3； L—冲裁件的冲裁周边长度；t—板料厚度；—冲裁件的材料的抗剪强度。

2.2（3）拉深⼯艺常见的质量问题及⼯艺性（1）拉深过程中的起皱、板料厚度变化和硬化(2) 1）拉深件的形状应尽量简单对称。

2）拉深件凸缘的外轮廓最好与拉深部分的轮廓形状相似。

拉深⽐较困难。

3）拉深件的圆⾓半径要合适。

4）拉深件底部孔的⼤⼩要合适。

5）拉深件的精度要求不宜过⾼。

6）拉深件的尺⼨标注应符合⼯艺要求。

2.3（11）汽车冲压⽤钢板系列的基础钢种IF钢（超深冲拉深级钢）和含磷钢均为基础钢种2.4（12 16）弯曲⼯艺常见的质量问题及⼯艺性1）弯曲回弹 2）弯曲裂纹 3）弯曲偏移⼯艺性： 1）弯曲件的形状应对称。

2）弯曲件的圆⾓半径应⼤于板料许可的最⼩弯曲半径。

3）弯曲件的直边⾼度不宜过⼩。

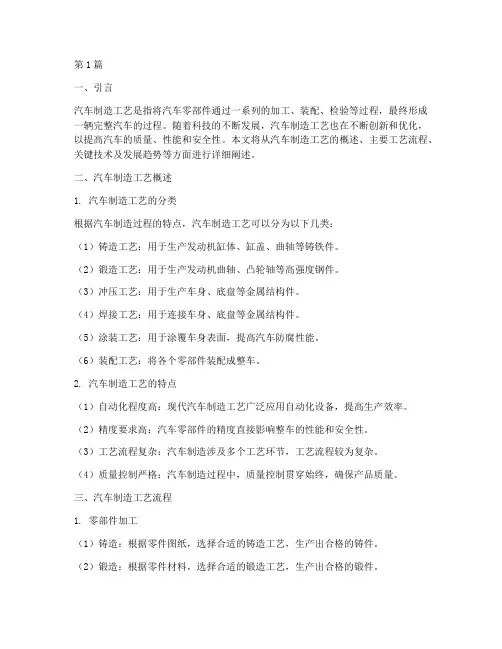

第1篇一、引言汽车制造工艺是指将汽车零部件通过一系列的加工、装配、检验等过程，最终形成一辆完整汽车的过程。

随着科技的不断发展，汽车制造工艺也在不断创新和优化，以提高汽车的质量、性能和安全性。

本文将从汽车制造工艺的概述、主要工艺流程、关键技术及发展趋势等方面进行详细阐述。

二、汽车制造工艺概述1. 汽车制造工艺的分类根据汽车制造过程的特点，汽车制造工艺可以分为以下几类：（1）铸造工艺：用于生产发动机缸体、缸盖、曲轴等铸铁件。

（2）锻造工艺：用于生产发动机曲轴、凸轮轴等高强度钢件。

（3）冲压工艺：用于生产车身、底盘等金属结构件。

（4）焊接工艺：用于连接车身、底盘等金属结构件。

（5）涂装工艺：用于涂覆车身表面，提高汽车防腐性能。

（6）装配工艺：将各个零部件装配成整车。

2. 汽车制造工艺的特点（1）自动化程度高：现代汽车制造工艺广泛应用自动化设备，提高生产效率。

（2）精度要求高：汽车零部件的精度直接影响整车的性能和安全性。

（3）工艺流程复杂：汽车制造涉及多个工艺环节，工艺流程较为复杂。

（4）质量控制严格：汽车制造过程中，质量控制贯穿始终，确保产品质量。

三、汽车制造工艺流程1. 零部件加工（1）铸造：根据零件图纸，选择合适的铸造工艺，生产出合格的铸件。

（2）锻造：根据零件材料，选择合适的锻造工艺，生产出合格的锻件。

（3）冲压：根据零件图纸，选择合适的冲压工艺，生产出合格的冲压件。

2. 零部件检验对加工完成的零部件进行尺寸、形状、表面质量等方面的检验，确保零部件质量符合要求。

3. 零部件装配将检验合格的零部件按照装配图纸和工艺要求进行装配，形成半成品。

4. 车身装配将半成品车身进行装配，包括底盘、车身、电气系统等。

5. 涂装对车身进行表面处理和涂装，提高防腐性能。

6. 装配完成对涂装完成的车身进行检验，合格后进行总装配，形成整车。

四、汽车制造关键技术1. 数控技术：应用于零部件加工，提高加工精度和效率。

2. 激光焊接技术：应用于车身焊接，提高焊接质量和效率。

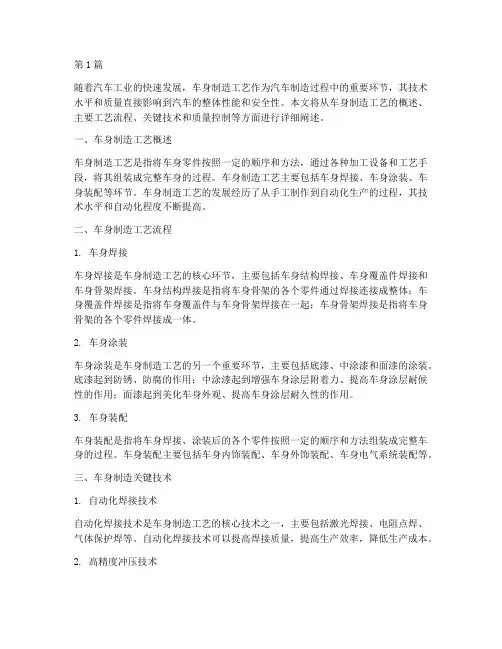

第1篇随着汽车工业的快速发展，车身制造工艺作为汽车制造过程中的重要环节，其技术水平和质量直接影响到汽车的整体性能和安全性。

本文将从车身制造工艺的概述、主要工艺流程、关键技术和质量控制等方面进行详细阐述。

一、车身制造工艺概述车身制造工艺是指将车身零件按照一定的顺序和方法，通过各种加工设备和工艺手段，将其组装成完整车身的过程。

车身制造工艺主要包括车身焊接、车身涂装、车身装配等环节。

车身制造工艺的发展经历了从手工制作到自动化生产的过程，其技术水平和自动化程度不断提高。

二、车身制造工艺流程1. 车身焊接车身焊接是车身制造工艺的核心环节，主要包括车身结构焊接、车身覆盖件焊接和车身骨架焊接。

车身结构焊接是指将车身骨架的各个零件通过焊接连接成整体；车身覆盖件焊接是指将车身覆盖件与车身骨架焊接在一起；车身骨架焊接是指将车身骨架的各个零件焊接成一体。

2. 车身涂装车身涂装是车身制造工艺的另一个重要环节，主要包括底漆、中涂漆和面漆的涂装。

底漆起到防锈、防腐的作用；中涂漆起到增强车身涂层附着力、提高车身涂层耐候性的作用；面漆起到美化车身外观、提高车身涂层耐久性的作用。

3. 车身装配车身装配是指将车身焊接、涂装后的各个零件按照一定的顺序和方法组装成完整车身的过程。

车身装配主要包括车身内饰装配、车身外饰装配、车身电气系统装配等。

三、车身制造关键技术1. 自动化焊接技术自动化焊接技术是车身制造工艺的核心技术之一，主要包括激光焊接、电阻点焊、气体保护焊等。

自动化焊接技术可以提高焊接质量，提高生产效率，降低生产成本。

2. 高精度冲压技术高精度冲压技术是车身制造工艺的基础，主要包括冷冲压、热冲压等。

高精度冲压技术可以提高车身覆盖件的尺寸精度和形状精度，为后续的焊接、涂装等环节提供保障。

3. 车身涂装技术车身涂装技术是车身制造工艺的关键技术之一，主要包括电泳涂装、喷涂涂装等。

车身涂装技术可以提高车身涂层的附着力、耐候性、耐腐蚀性等性能。
