冷机群控逻辑说明一正常供冷正常供冷时，冷机群控模块会根据需求开启相应的冷水机组,主机接到开机指令后,主机会发出水泵需求指令,控制器接到水泵需求指令后,开启相应冷水机组冷凝器和蒸发器侧的出水电动蝶阀，以及冷却塔上的进出水电动蝶阀, 同时开启冷冻水泵,冷却水泵,冷却塔风机.冷冻水泵以及冷却水泵的数量与主机开启的数量是一致的,冷却塔风机最少开启的数量是主机的两倍,如果冷却塔冷却后的温度还高于设定值1度以上含1度,并维持5分钟以上,则加一组冷却塔,以此类推,一直加到没有可加冷却塔为止.具体如下:（1）冷冻水侧逻辑当主机接到开机指令时,延时一定时间后会发出一个水泵需求指令给相应的控制器,控制器接到指令后,会开启相应冷水机组蒸发器侧的出水电动蝶阀,同时会开启相应数量的冷冻水泵.1. 冷冻水泵切换条件如下:1.1冷冻水泵有故障;1.2冷冻水泵检测不到自动状态,既冷冻水泵强电控制柜上的手自动没转到”自动”时,电脑上显示”本地”时期1.3当冷冻水泵接到了开泵指令后,延时8秒钟后,控制器还没检测到水泵运行状态开启时,程序会认为此水泵开启失败.以上三个条件只要有一个, 冷冻水泵就会切换到另一台水泵.相应的,水泵能开启的条件就是:水泵无故障,手自动转换开关打到”自动”档,水泵无开启失败. 水泵切换时,会自动选择同时满足以上三点并运行时间最少的冷冻水泵.2.冷冻水泵的频率调节是根据冷冻水供回水压力差值及冷冻水供回水压差设定值比较，PID调节冷冻水泵频率. 供回水压力差值越小,频率越高; 冷冻水泵最小频率目前设定38Hz.3.根据冷冻水供回水压差值与冷冻水供回水压差设定值比较PID调节冷冻水旁通阀.压差越高,旁通阀开度越大.（2）冷却水侧逻辑当主机接到开机指令时,延时一定时间后会发出一个冷却水泵需求指令给相应的控制器,控制器接到指令后,会开启相应冷水机组冷凝器侧的出水电动蝶阀,同时会开启相应数量的冷却水泵.1. 冷却水泵切换条件如下:1.1冷却水泵有故障;1.2冷却水泵检测不到自动状态,既冷却水泵强电控制柜上的手自动没转到”自动”时,电脑上显示”本地”时期.1.3当冷却水泵接到了开泵指令后,延时8秒钟后,控制器还没检测到水泵运行状态开启时,程序会认为此水泵开启失败.以上三个条件只要有一个, 冷却水泵就会切换到另一台水泵.相应的,水泵能开启的条件就是:水泵无故障,手自动转换开关打到”自动”档,水泵无开启失败. 水泵切换时,会自动选择同时满足以上三点并运行时间最少的冷冻水泵.2. 冷却水泵的频率调节是根据冷却平均回水温度及设定值比较，PID调节冷却水泵频率.温度越高,频率越高;冷冻水泵最小频率目前设定40Hz.3.根据各自冷却水回水温度与设定值比较PID调节冷却水旁通阀.温度越高,旁通阀开度越小（3）冷却塔逻辑当主机接到开机指令时,延时一定时间后会发出一个冷却水泵需求指令给相应的控制器,控制器接到指令后,除了会开启相应冷水机组冷凝器侧的出水电动蝶阀以及开启相应数量的冷却水泵外,还会发出冷却塔的需求指令,刚开始时,冷却塔组(每个塔组含两个风机,两个进水阀,两个出水阀)的数量与主机开启的数量是一致的.同时会开启相应的电动蝶阀.1. 冷却塔风机切换条件如下:1.1冷却塔风机有故障;1.2冷却塔风机塔检测不到自动状态,既冷却水泵强电控制柜上的手自动没转到”自动”时,电脑上显示”本地”时期.1.3当发出了开冷却塔风机指令后,延时8秒钟后,控制器还没检测到冷却塔风机运行状态开启时,程序会认为此水泵开启失败.以上三个条件只要有一个,就会造成风机锁定不能开启. 能开启的条件就是: 风机无故障,手自动转换开关打到”自动”档,水泵无开启失败.当以上条件造成了同一组冷塔里的两台风机同时不能开启时, 会自动选择同时满足以上三点并运行时间最少的冷却塔组.2. 冷却塔风机的频率调节是根据冷却平均回水温度及设定值比较，PID调节冷却塔风机频率. 温度越高,频率越高; 冷却塔风机最小频率目前设定40Hz.3. 如果冷却塔冷却后的温度还高于设定值1度以上含1度,并维持5分钟以上,则加一组冷却塔,以此类推,一直加到没有可加冷却塔为止,与此相反, 如果冷却塔冷却后的温度低于设定值1度以上含1度,并维持5分钟以上,则会减少一组塔,但开启的塔组数不会少于冷机数量.二蓄冷罐充冷（1）充冷条件1.至少要有一台冷水机组开启;2.放冷结速后至少要两个小时后才能充冷;以上两个条件必须要同时满足才能充冷.（2）充冷模式在满足上述两个充冷条件下,充冷有两种模式.1.一种是手动模式,在手动模式下,用户可以自行开启,关闭各个蓄冷罐的充冷工况.2.另一种是自动模式,在自动模式下,当蓄冷罐里的平均温度高于设定值时,充冷工况开始运行;3.一次只能有一个蓄冷罐充冷,无论在手动还是自动模式.三蓄冷罐放冷（1）放冷条件在放冷总开关处于启用状态下:1. 没有一台冷水机组开启;2.冷冻水总管平均供水温度高于设定值并维持一定时间;3.所有机组都处于失电报警状态下.当放冷总开关处于启用状态时,以上三个条件只要任何一个,同时相应充许放冷的蓄冷罐平均温度不高于设定值,以及单个蓄冷罐的放冷开关打到”ON”时, 此时相应的蓄冷罐就会放冷.（2）放冷时,冷冻水泵开启的数量与蓄冷罐放冷的数量是一样的,同时也会执行与正常供冷时的轮换与故障切泵.四系统加减机功能增加制冷需求Additional Cooling Required – ACR 加载的流程a. 当ACR温度传感器所测的冷冻水供水温度，高于当前的冷冻水供水温度设定点与一个可调整的温度偏差值相加后的所得值IDC：ACR温度传感器=南北侧集分水器温度平均值，冷冻水供水温度设定点=12 o C，温度偏差值=0.6 o C，平均温度>（12+0.6）即12.6 o C时条件满足b. 运行冷水机组的温度降低速率小于1.5oC /分钟c. 有可加载的机组IDC:有未开启的机组，且该机组的控制模式=CCN，且该机组的报警状态=Normal（未报警）*以上各项要求a~c均能满足，才进入以下机组加载程序d. 新冷水机组启动的延迟时间已经结束（延迟时间可以设定）IDC：延时时间=15分钟以上各项要求均能满足，新冷水机组立即启动参数设置原则，1）上述温度设定12根据供水要求2）温度偏差0.6和延时15分钟为了在满足正常使用情况下，系统更稳定加载减少制冷需求Reduce Cooling Required – RCR 卸载的流程a. 目前运行的机组台数多于一台（均运行于CCN模式）b. 运行机组的平均负载电流百分比小于卸载电流百分比IDC:例如已运行2台机组，1号负载电流百分比51%，2号负载电流百分比47%，如运算卸载电流百分比=54%，平均负载=（51%+47%）/2=49%）则条件满足c. 当RCR温度传感器所测的冷冻水供水温度，小于当前的冷冻水供水温度设定点与一个可调整温度偏差值的0.6倍相加后的所得值。
一正常供冷正常供冷时，冷机群控模块会根据需求开启相应的冷水机组,主机接到开机指令后,主机会发出水泵需求指令,控制器接到水泵需求指令后,开启相应冷水机组冷凝器和蒸发器侧的出水电动蝶阀，以及冷却塔上的进出水电动蝶阀, 同时开启冷冻水泵,冷却水泵,冷却塔风机.冷冻水泵以及冷却水泵的数量与主机开启的数量是一致的,冷却塔风机最少开启的数量是主机的两倍,如果冷却塔冷却后的温度还高于设定值1度以上含1度,并维持5分钟以上,则加一组冷却塔,以此类推,一直加到没有可加冷却塔为止.具体如下:（1）冷冻水侧逻辑当主机接到开机指令时,延时一定时间后会发出一个水泵需求指令给相应的控制器,控制器接到指令后,会开启相应冷水机组蒸发器侧的出水电动蝶阀,同时会开启相应数量的冷冻水泵.1. 冷冻水泵切换条件如下:1.1冷冻水泵有故障;1.2冷冻水泵检测不到自动状态,既冷冻水泵强电控制柜上的手自动没转到”自动”时,电脑上显示”本地”时期1.3当冷冻水泵接到了开泵指令后,延时8秒钟后,控制器还没检测到水泵运行状态开启时,程序会认为此水泵开启失败.以上三个条件只要有一个, 冷冻水泵就会切换到另一台水泵.相应的,水泵能开启的条件就是:水泵无故障,手自动转换开关打到”自动”档,水泵无开启失败. 水泵切换时,会自动选择同时满足以上三点并运行时间最少的冷冻水泵.2.冷冻水泵的频率调节是根据冷冻水供回水压力差值及冷冻水供回水压差设定值比较，PID调节冷冻水泵频率. 供回水压力差值越小,频率越高; 冷冻水泵最小频率目前设定38Hz.3.根据冷冻水供回水压差值与冷冻水供回水压差设定值比较PID调节冷冻水旁通阀.压差越高,旁通阀开度越大.（2）冷却水侧逻辑当主机接到开机指令时,延时一定时间后会发出一个冷却水泵需求指令给相应的控制器,控制器接到指令后,会开启相应冷水机组冷凝器侧的出水电动蝶阀,同时会开启相应数量的冷却水泵.1. 冷却水泵切换条件如下:冷却水泵有故障;冷却水泵检测不到自动状态,既冷却水泵强电控制柜上的手自动没转到”自动”时,电脑上显示”本地”时期.当冷却水泵接到了开泵指令后,延时8秒钟后,控制器还没检测到水泵运行状态开启时,程序会认为此水泵开启失败.以上三个条件只要有一个, 冷却水泵就会切换到另一台水泵.相应的,水泵能开启的条件就是:水泵无故障,手自动转换开关打到”自动”档,水泵无开启失败. 水泵切换时,会自动选择同时满足以上三点并运行时间最少的冷冻水泵.2. 冷却水泵的频率调节是根据冷却平均回水温度及设定值比较，PID调节冷却水泵频率. 温度越高,频率越高;冷冻水泵最小频率目前设定40Hz.3.根据各自冷却水回水温度与设定值比较PID调节冷却水旁通阀.温度越高,旁通阀开度越小（3）冷却塔逻辑当主机接到开机指令时,延时一定时间后会发出一个冷却水泵需求指令给相应的控制器,控制器接到指令后,除了会开启相应冷水机组冷凝器侧的出水电动蝶阀以及开启相应数量的冷却水泵外,还会发出冷却塔的需求指令,刚开始时,冷却塔组(每个塔组含两个风机,两个进水阀,两个出水阀)的数量与主机开启的数量是一致的.同时会开启相应的电动蝶阀.1. 冷却塔风机切换条件如下:冷却塔风机有故障;冷却塔风机塔检测不到自动状态,既冷却水泵强电控制柜上的手自动没转到”自动”时,电脑上显示”本地”时期.当发出了开冷却塔风机指令后,延时8秒钟后,控制器还没检测到冷却塔风机运行状态开启时,程序会认为此水泵开启失败.以上三个条件只要有一个,就会造成风机锁定不能开启. 能开启的条件就是: 风机无故障,手自动转换开关打到”自动”档,水泵无开启失败.当以上条件造成了同一组冷塔里的两台风机同时不能开启时, 会自动选择同时满足以上三点并运行时间最少的冷却塔组.2. 冷却塔风机的频率调节是根据冷却平均回水温度及设定值比较，PID调节冷却塔风机频率. 温度越高,频率越高; 冷却塔风机最小频率目前设定40Hz.3. 如果冷却塔冷却后的温度还高于设定值1度以上含1度,并维持5分钟以上,则加一组冷却塔,以此类推,一直加到没有可加冷却塔为止,与此相反, 如果冷却塔冷却后的温度低于设定值1度以上含1度,并维持5分钟以上,则会减少一组塔,但开启的塔组数不会少于冷机数量.二蓄冷罐充冷（1）充冷条件1.至少要有一台冷水机组开启;2.放冷结速后至少要两个小时后才能充冷;以上两个条件必须要同时满足才能充冷.（2）充冷模式在满足上述两个充冷条件下,充冷有两种模式.1.一种是手动模式,在手动模式下,用户可以自行开启,关闭各个蓄冷罐的充冷工况.2.另一种是自动模式,在自动模式下,当蓄冷罐里的平均温度高于设定值时,充冷工况开始运行;3.一次只能有一个蓄冷罐充冷,无论在手动还是自动模式.三蓄冷罐放冷（1）放冷条件在放冷总开关处于启用状态下:1. 没有一台冷水机组开启;2.冷冻水总管平均供水温度高于设定值并维持一定时间;3.所有机组都处于失电报警状态下.当放冷总开关处于启用状态时,以上三个条件只要任何一个,同时相应充许放冷的蓄冷罐平均温度不高于设定值,以及单个蓄冷罐的放冷开关打到”ON”时, 此时相应的蓄冷罐就会放冷.（2）放冷时,冷冻水泵开启的数量与蓄冷罐放冷的数量是一样的,同时也会执行与正常供冷时的轮换与故障切泵.四系统加减机功能增加制冷需求 Additional Cooling Required – ACR 加载的流程a.当ACR温度传感器所测的冷冻水供水温度，高于当前的冷冻水供水温度设定点与一个可调整的温度偏差值相加后的所得值IDC：ACR温度传感器=南北侧集分水器温度平均值，冷冻水供水温度设定点=12 o C，温度偏差值= o C，平均温度>（12+）即 o C时条件满足b.运行冷水机组的温度降低速率小于 /分钟c.有可加载的机组IDC:有未开启的机组，且该机组的控制模式=CCN，且该机组的报警状态=Normal（未报警）*以上各项要求a~c均能满足，才进入以下机组加载程序d.新冷水机组启动的延迟时间已经结束（延迟时间可以设定）IDC：延时时间=15分钟以上各项要求均能满足，新冷水机组立即启动参数设置原则，1）上述温度设定12根据供水要求2）温度偏差和延时15分钟为了在满足正常使用情况下，系统更稳定加载减少制冷需求 Reduce Cooling Required – RCR 卸载的流程a.目前运行的机组台数多于一台（均运行于CCN模式）b.运行机组的平均负载电流百分比小于卸载电流百分比IDC:例如已运行2台机组，1号负载电流百分比51%，2号负载电流百分比47%，如运算卸载电流百分比=54%，平均负载=（51%+47%）/2=49%）则条件满足c.当RCR温度传感器所测的冷冻水供水温度，小于当前的冷冻水供水温度设定点与一个可调整温度偏差值的倍相加后的所得值。
冷源群控系统控制原理嘿，前几天我去一个大商场玩，一进去就觉得特别凉快。
我就好奇呀，这商场里的冷气是怎么来的呢？后来我发现商场里有个控制室，里面有很多电脑和仪器，听工作人员说这是冷源群控系统。
这就让我想到了冷源群控系统控制原理。
咱就说说这冷源群控系统是咋控制的吧。
你想啊，这冷源群控系统就像一个聪明的大管家。
它能把商场里的冷气管理得井井有条。
冷源群控系统主要是通过监测和控制各种设备来实现冷气的供应。
那它是怎么做到的呢？这就好比一个乐队指挥。
冷源群控系统会监测商场里的温度、湿度等参数，就像乐队指挥听着各个乐器的声音。
如果温度太高了，它就会命令制冷设备加大功率，就像指挥让某个乐器声音更大一些。
如果温度太低了，它就会让制冷设备减小功率，或者关闭一些设备，就像指挥让某个乐器声音小一点或者停下来。
为啥要有冷源群控系统呢？这是有原因的。
首先啊，如果没有冷源群控系统，商场里的冷气可能会不均匀。
有的地方冷得要命，有的地方还很热。
有了冷源群控系统，就能保证商场里的温度都比较舒适。
其次呢，冷源群控系统可以节约能源。
它会根据实际需要来调整制冷设备的运行，不会浪费电。
最后啊，冷源群控系统还可以提高设备的可靠性。
它会监测设备的运行状态，如果有设备出故障了，它会及时发现并采取措施，不会影响商场的冷气供应。
比如说，我在商场里玩的时候，感觉温度一直都很舒服。
这就是冷源群控系统的功劳。
咱要是想了解更多关于冷源群控系统的知识，就得知道这些原理。
不能光看个热闹，要明白它是怎么工作的。
总之啊，冷源群控系统就像一个神奇的魔法，能让我们在商场里享受舒适的冷气。
嘿，现在想想，那个商场还真挺厉害呢。
重庆地铁一号线冷机群控系统功能介绍及操作说明V 1.0开利空调冷冻销售（上海）有限公司2012年6月目录1.冷机群控系统的概念、主要特点和作用1.1.冷机群控系统的概念1.2.冷机群控系统主要特点和功能1.3.冷机群控系统主要作用2.Carrier CCN冷机群控系统的简要介绍3.重庆地铁一号线冷机群控系统的控制对象4.重庆地铁一号线冷机群控系统的组成5.重庆地铁一号线冷机群控系统设备清单及功能介绍6.重庆地铁一号线冷机群控系统各机电设备的控制原理6.1.冷水机组6.2.冷冻/冷却水泵6.3.冷却塔6.4.电动开关蝶阀、调节阀6.5.Carrier冷机内部参数的监测显示7.日常维护注意事项N控制箱7.2.受控的现场机电设备7.3.现场安装的传感器、仪表N监控电脑7.5.日常维护操作人员1.冷机群控系统的概念、主要特点和作用1.1.冷机群控系统的概念冷机群控系统通过对多台中央空调冷水机组和外围设备（包括冷冻水泵、冷却水泵和冷却塔等）的自动化控制使达到节能、精确控制和操作维护方便的功效。
系统采集和控制各类输入输出信号，实现多台冷水机组的远程管理控制，同时也把冷冻水泵、冷却水泵和冷却塔等联锁控制纳入管理。
冷机群控系统中的监控计算机监测和控制这些设备的各种重要参数，并作为管理者的操作界面。
在该界面上，可通过对设备的运行状态了解，设定或修改各类运行参数，如设定冷机运行时间表、修改冷机的出水温度控制值等等。
1.2.冷机群控系统主要特点和功能－根据时间表，自动投入或停止冷机群控的功能－在运行时间表时内，以合理的机组台套数匹配用户负荷，实现节能、高效运行－平衡各机组的运行时间，延长机组寿命－具有对指定的运行机组相应开关冷冻水泵、冷却水泵、冷却塔及相关电动蝶阀的功能－显示外围设备（冷冻水泵、冷却水泵、冷却塔及电动蝶阀等）和冷水机组的运行状态和主要参数－通过控制器对冷冻水泵、冷却水泵和冷却塔等实现联锁控制，并可根据突发事件自动启停备用设备1.3.冷机群控系统主要作用A.提高空调系统的运行效率✧能够保证用户在节能方面的利益，允许用户从使用的经济性和环境保护两个角度来管理冷机的能源消耗✧机组运行时间安排、负荷分段卸载等功能可以为用户提供最高效的能耗管理策略✧操作者可以在短时间内对系统故障报警作出反应，保持空调系统的舒适性和提高能源效率✧能够提供设备运行时间和能耗量等数据，为用户作能耗分析，为其决策提供有效的依据B.提高用户的居住空气舒适度✧通过对冷冻水水温、空气温度、相对湿度、室外空气通风量的精确控制来提升居住者的舒适度✧多重舒适区域控制功能为庞大的楼宇提供了单元式的相对独立的舒适控制C.降低劳动强度，提高工作效率✧集中监控大大减轻了人工手动操作的劳动强度，简化排除故障的过程，避免了由于人工手动操作疏忽而造成的设备损坏✧持续性的现场和远程监视系统，有利于延长冷水机组的寿命，降低设备的维护成本D.强化了的系统诊断能力✧网络为操作者提供了辨别设备非正常运行状态和由此对其他设备产生影响的功能✧所有的维护请求需要进行现场或远程操作的确认，不会自动清除E.系统的协同工作✧通过控制网络的数据互交换功能，使用专用通讯模块可以实现与其他楼宇控制系统的联网。
一正常供冷正常供冷时，冷机群控模块会根据需求开启相应的冷水机组, 主机接到开机指令后, 主机会发出水泵需求指令, 控制器接到水泵需求指令后, 开启相应冷水机组冷凝器和蒸发器侧的出水电动蝶阀，以及冷却塔上的进出水电动蝶阀,同时开启冷冻水泵, 冷却水泵 , 冷却塔风机 .冷冻水泵以及冷却水泵的数量与主机开启的数量是一致的, 冷却塔风机最少开启的数量是主机的两倍, 如果冷却塔冷却后的温度还高于设定值 1 度以上含 1 度 , 并维持 5 分钟以上, 则加一组冷却塔, 以此类推, 一直加到没有可加冷却塔为止. 具体如下:（1）冷冻水侧逻辑当主机接到开机指令时, 延时一定时间后会发出一个水泵需求指令给相应的控制器 , 控制器接到指令后, 会开启相应冷水机组蒸发器侧的出水电动蝶阀, 同时会开启相应数量的冷冻水泵.1.冷冻水泵切换条件如下 :1.1 冷冻水泵有故障 ;1.2 冷冻水泵检测不到自动状态, 既冷冻水泵强电控制柜上的手自动没转到”自动”时 , 电脑上显示”本地”时期1.3 当冷冻水泵接到了开泵指令后 , 延时 8 秒钟后 , 控制器还没检测到水泵运行状态开启时 , 程序会认为此水泵开启失败 .以上三个条件只要有一个,冷冻水泵就会切换到另一台水泵. 相应的 , 水泵能开启的条件就是 : 水泵无故障 , 手自动转换开关打到”自动”档, 水泵无开启失败.水泵切换时 , 会自动选择同时满足以上三点并运行时间最少的冷冻水泵.2.冷冻水泵的频率调节是根据冷冻水供回水压力差值及冷冻水供回水压差设定值比较，PID 调节冷冻水泵频率 . 供回水压力差值越小 , 频率越高 ; 冷冻水泵最小频率目前设定 38Hz.3. 根据冷冻水供回水压差值与冷冻水供回水压差设定值比较PID 调节冷冻水旁通阀.压差越高 , 旁通阀开度越大.（2）冷却水侧逻辑当主机接到开机指令时, 延时一定时间后会发出一个冷却水泵需求指令给相应的控制器, 控制器接到指令后, 会开启相应冷水机组冷凝器侧的出水电动蝶阀, 同时会开启相应数量的冷却水泵 .1.冷却水泵切换条件如下 :冷却水泵有故障 ;, 冷却水泵检测不到自动状态, 既冷却水泵强电控制柜上的手自动没转到”自动”时电脑上显示”本地”时期.当冷却水泵接到了开泵指令后, 延时8 秒钟后 , 控制器还没检测到水泵运行状态开启时 , 程序会认为此水泵开启失败.以上三个条件只要有一个,冷却水泵就会切换到另一台水泵. 相应的 , 水泵能开启的条件就是 : 水泵无故障 , 手自动转换开关打到”自动”档, 水泵无开启失败.水泵切换时 , 会自动选择同时满足以上三点并运行时间最少的冷冻水泵.2.冷却水泵的频率调节是根据冷却平均回水温度及设定值比较，PID 调节冷却水泵频率 . 温度越高 , 频率越高 ; 冷冻水泵最小频率目前设定40Hz.3.根据各自冷却水回水温度与设定值比较 PID 调节冷却水旁通阀 . 温度越高 , 旁通阀开度越小（3）冷却塔逻辑当主机接到开机指令时, 延时一定时间后会发出一个冷却水泵需求指令给相应的控制器 , 控制器接到指令后, 除了会开启相应冷水机组冷凝器侧的出水电动蝶阀以及开启相应数量的冷却水泵外, 还会发出冷却塔的需求指令, 刚开始时 , 冷却塔组( 每个塔组含两个风机, 两个进水阀 , 两个出水阀 ) 的数量与主机开启的数量是一致的. 同时会开启相应的电动蝶阀 .1.冷却塔风机切换条件如下 :冷却塔风机有故障 ;冷却塔风机塔检测不到自动状态, 既冷却水泵强电控制柜上的手自动没转到”自动”时 , 电脑上显示”本地”时期.当发出了开冷却塔风机指令后, 延时8 秒钟后 , 控制器还没检测到冷却塔风机运行状态开启时 , 程序会认为此水泵开启失败.以上三个条件只要有一个, 就会造成风机锁定不能开启.能开启的条件就是: 风机无故障 , 手自动转换开关打到”自动”档, 水泵无开启失败. 当以上条件造成了同一组冷塔里的两台风机同时不能开启时,会自动选择同时满足以上三点并运行时间最少的冷却塔组.2.冷却塔风机的频率调节是根据冷却平均回水温度及设定值比较，PID 调节冷却塔风机频率 .温度越高,频率越高;冷却塔风机最小频率目前设定40Hz.3.如果冷却塔冷却后的温度还高于设定值 1 度以上含 1 度, 并维持 5 分钟以上 , 则加一组冷却塔 , 以此类推 , 一直加到没有可加冷却塔为止 , 与此相反 , 如果冷却塔冷却后的温度低于设定值 1 度以上含 1 度 , 并维持 5 分钟以上 , 则会减少一组塔 , 但开启的塔组数不会少于冷机数量 .二蓄冷罐充冷（1）充冷条件1. 至少要有一台冷水机组开启;2. 放冷结速后至少要两个小时后才能充冷;以上两个条件必须要同时满足才能充冷.（2）充冷模式在满足上述两个充冷条件下, 充冷有两种模式.1.一种是手动模式 , 在手动模式下 , 用户可以自行开启 , 关闭各个蓄冷罐的充冷工况 .2.另一种是自动模式 , 在自动模式下 , 当蓄冷罐里的平均温度高于设定值时 , 充冷工况开始运行 ;3.一次只能有一个蓄冷罐充冷 , 无论在手动还是自动模式 .三蓄冷罐放冷（1）放冷条件在放冷总开关处于启用状态下 :1.没有一台冷水机组开启 ;2. 冷冻水总管平均供水温度高于设定值并维持一定时间;3. 所有机组都处于失电报警状态下.当放冷总开关处于启用状态时, 以上三个条件只要任何一个, 同时相应充许放冷的蓄冷罐平均温度不高于设定值, 以及单个蓄冷罐的放冷开关打到”ON”时,此时相应的蓄冷罐就会放冷 .（2）放冷时,冷冻水泵开启的数量与蓄冷罐放冷的数量是一样的, 同时也会执行与正常供冷时的轮换与故障切泵.四系统加减机功能增加制冷需求Additional Cooling Required–ACR加载的流程a.当 ACR温度传感器所测的冷冻水供水温度，高于当前的冷冻水供水温度设定点与一个可调整的温度偏差值相加后的所得值IDC：ACR温度传感器 =南北侧集分水器温度平均值，o冷冻水供水温度设定点=12C，o温度偏差值 =C，o平均温度 >（ 12+）即 C 时条件满足b. 运行冷水机组的温度降低速率小于/ 分钟c.有可加载的机组IDC:有未开启的机组，且该机组的控制模式 =CCN，且该机组的报警状态 =Normal（未报警）*以上各项要求 a~c 均能满足，才进入以下机组加载程序d.新冷水机组启动的延迟时间已经结束（延迟时间可以设定）IDC：延时时间 =15 分钟以上各项要求均能满足，新冷水机组立即启动参数设置原则，1）上述温度设定12 根据供水要求2）温度偏差和延时15 分钟为了在满足正常使用情况下，系统更稳定加载否增机条件 =NO开始否系统处于预备是是否符合下列增机条件？1．冷冻水供水温度> ( 冷冻水设定温度+温度偏差值 )2．冷冻水温下降速率<每分钟o C3．有可加载机组是增机条件 =YES，延时计时器倒计时开始否延时计时器 =0CSM系统处于备用状是启用待命机组退出减少制冷需求Reduce Cooling Required–RCR卸载的流程a. 目前运行的机组台数多于一台（均运行于CCN模式）b.运行机组的平均负载电流百分比小于卸载电流百分比IDC:例如已运行 2 台机组， 1 号负载电流百分比51%，2 号负载电流百分比47%，如运算卸载电流百分比=54%，平均负载 =（ 51%+47%） /2=49%）则条件满足c.当 RCR温度传感器所测的冷冻水供水温度，小于当前的冷冻水供水温度设定点与一个可调整温度偏差值的倍相加后的所得值。

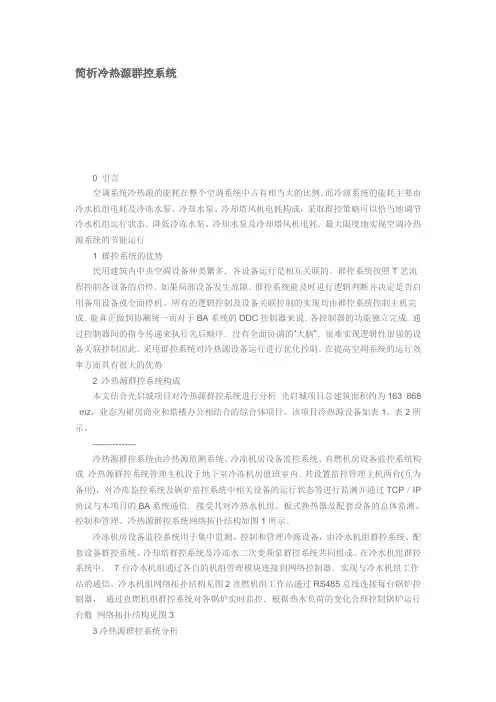

简析冷热源群控系统0 引言空调系统冷热源的能耗在整个空调系统中占有相当大的比例．而冷源系统的能耗主要由冷水机组电耗及冷冻水泵、冷却水泵、冷却塔风机电耗构成，采取群控策略可以恰当地调节冷水机组运行状态．降低冷冻水泵、冷却水泵及冷却塔风机电耗．最大限度地实现空调冷热源系统的节能运行1 群控系统的优势民用建筑内中央空凋设备种类繁多．各设备运行是相互关联的。
群控系统按照T艺流程控制各设备的启停．如果局部设备发生故障．群控系统能及时进行逻辑判断并决定是否启用备用设备或全面停机。
所有的逻辑控制及设备关联控制的实现均由群控系统控制主机完成．能真正做到协涮统一而对于BA系统的DDC控制器来说．各控制器的功能独立完成．通过控制器间的指令传递来执行先后顺序．没有全面协调的“大脑”．很难实现逻辑性很强的设备关联控制因此．采用群控系统对冷热源设备运行进行优化控制．在提高空凋系统的运行效率方面具有很大的优势2 冷热源群控系统构成本文结合光启城项目对冷热源群控系统进行分析光启城项目总建筑面积约为163 868 mz，业态为裙房商业和塔楼办公相结合的综合体项目。
该项目冷热源设备如表1、表2所示。
---------------冷热源群控系统由冷热源监测系统、冷冻机房设备监控系统、直燃机房设备监控系统构成冷热源群控系统管理主机设于地下室冷冻机房值班室内．共设置监控管理主机两台(互为备用)，对冷冻监控系统及锅炉监控系统中相关设备的运行状态等进行监测并通过TCP／IP 协议与本项目的BA系统通信．接受其对冷热水机组、板式换热器及配套设备的总体监测、控制和管理。
冷热源群控系统网络拓扑结构如图1所示。
冷冻机房设备监控系统用于集中监测、控制和管理冷源设备，由冷水机组群控系统、配套设备群控系统、冷却塔群控系统及冷冻水二次变频泵群控系统共同组成。
在冷水机组群控系统中．7台冷水机组通过各自的机组管理模块连接到网络控制器．实现与冷水机组工作站的通信。
冷机群控控制逻辑说明冷机群控逻辑说明⼀正常供冷正常供冷时，冷机群控模块会根据需求开启相应的冷⽔机组,主机接到开机指令后,主机会发出⽔泵需求指令,控制器接到⽔泵需求指令后,开启相应冷⽔机组冷凝器和蒸发器侧的出⽔电动蝶阀，以及冷却塔上的进出⽔电动蝶阀, 同时开启冷冻⽔泵,冷却⽔泵,冷却塔风机.冷冻⽔泵以及冷却⽔泵的数量与主机开启的数量是⼀致的,冷却塔风机最少开启的数量是主机的两倍,如果冷却塔冷却后的温度还⾼于设定值1度以上含1度,并维持5分钟以上,则加⼀组冷却塔,以此类推,⼀直加到没有可加冷却塔为⽌.具体如下:（1）冷冻⽔侧逻辑当主机接到开机指令时,延时⼀定时间后会发出⼀个⽔泵需求指令给相应的控制器,控制器接到指令后,会开启相应冷⽔机组蒸发器侧的出⽔电动蝶阀,同时会开启相应数量的冷冻⽔泵.1. 冷冻⽔泵切换条件如下:1.1冷冻⽔泵有故障;1.2冷冻⽔泵检测不到⾃动状态,既冷冻⽔泵强电控制柜上的⼿⾃动没转到”⾃动”时,电脑上显⽰”本地”时期1.3当冷冻⽔泵接到了开泵指令后,延时8秒钟后,控制器还没检测到⽔泵运⾏状态开启时,程序会认为此⽔泵开启失败.以上三个条件只要有⼀个, 冷冻⽔泵就会切换到另⼀台⽔泵.相应的,⽔泵能开启的条件就是:⽔泵⽆故障,⼿⾃动转换开关打到”⾃动”档,⽔泵⽆开启失败. ⽔泵切换时,会⾃动选择同时满⾜以上三点并运⾏时间最少的冷冻⽔泵.2.冷冻⽔泵的频率调节是根据冷冻⽔供回⽔压⼒差值及冷冻⽔供回⽔压差设定值⽐较，PID调节冷冻⽔泵频率. 供回⽔压⼒差值越⼩,频率越⾼; 冷冻⽔泵最⼩频率⽬前设定38Hz.3.根据冷冻⽔供回⽔压差值与冷冻⽔供回⽔压差设定值⽐较PID调节冷冻⽔旁通阀.压差越⾼,旁通阀开度越⼤.（2）冷却⽔侧逻辑当主机接到开机指令时,延时⼀定时间后会发出⼀个冷却⽔泵需求指令给相应的控制器,控制器接到指令后,会开启相应冷⽔机组冷凝器侧的出⽔电动蝶阀,同时会开启相应数量的冷却⽔泵.1. 冷却⽔泵切换条件如下:1.1冷却⽔泵有故障;1.2冷却⽔泵检测不到⾃动状态,既冷却⽔泵强电控制柜上的⼿⾃动没转到”⾃动”时,电脑上显⽰”本地”时期.1.3当冷却⽔泵接到了开泵指令后,延时8秒钟后,控制器还没检测到⽔泵运⾏状态开启时,程序会认为此⽔泵开启失败.以上三个条件只要有⼀个, 冷却⽔泵就会切换到另⼀台⽔泵.相应的,⽔泵能开启的条件就是:⽔泵⽆故障,⼿⾃动转换开关打到”⾃动”档,⽔泵⽆开启失败. ⽔泵切换时,会⾃动选择同时满⾜以上三点并运⾏时间最少的冷冻⽔泵.2. 冷却⽔泵的频率调节是根据冷却平均回⽔温度及设定值⽐较，PID调节冷却⽔泵频率. 温度越⾼,频率越⾼;冷冻⽔泵最⼩频率⽬前设定40Hz.3.根据各⾃冷却⽔回⽔温度与设定值⽐较PID调节冷却⽔旁通阀.温度越⾼,旁通阀开度越⼩（3）冷却塔逻辑当主机接到开机指令时,延时⼀定时间后会发出⼀个冷却⽔泵需求指令给相应的控制器,控制器接到指令后,除了会开启相应冷⽔机组冷凝器侧的出⽔电动蝶阀以及开启相应数量的冷却⽔泵外,还会发出冷却塔的需求指令,刚开始时,冷却塔组(每个塔组含两个风机,两个进⽔阀,两个出⽔阀)的数量与主机开启的数量是⼀致的.同时会开启相应的电动蝶阀.1. 冷却塔风机切换条件如下:1.1冷却塔风机有故障;1.2冷却塔风机塔检测不到⾃动状态,既冷却⽔泵强电控制柜上的⼿⾃动没转到”⾃动”时,电脑上显⽰”本地”时期.1.3当发出了开冷却塔风机指令后,延时8秒钟后,控制器还没检测到冷却塔风机运⾏状态开启时,程序会认为此⽔泵开启失败.以上三个条件只要有⼀个,就会造成风机锁定不能开启. 能开启的条件就是: 风机⽆故障,⼿⾃动转换开关打到”⾃动”档,⽔泵⽆开启失败.当以上条件造成了同⼀组冷塔⾥的两台风机同时不能开启时, 会⾃动选择同时满⾜以上三点并运⾏时间最少的冷却塔组.2. 冷却塔风机的频率调节是根据冷却平均回⽔温度及设定值⽐较，PID调节冷却塔风机频率. 温度越⾼,频率越⾼; 冷却塔风机最⼩频率⽬前设定40Hz.3. 如果冷却塔冷却后的温度还⾼于设定值1度以上含1度,并维持5分钟以上,则加⼀组冷却塔,以此类推,⼀直加到没有可加冷却塔为⽌,与此相反, 如果冷却塔冷却后的温度低于设定值1度以上含1度,并维持5分钟以上,则会减少⼀组塔,但开启的塔组数不会少于冷机数量.⼆蓄冷罐充冷（1）充冷条件1.⾄少要有⼀台冷⽔机组开启;2.放冷结速后⾄少要两个⼩时后才能充冷;以上两个条件必须要同时满⾜才能充冷.（2）充冷模式在满⾜上述两个充冷条件下,充冷有两种模式.1.⼀种是⼿动模式,在⼿动模式下,⽤户可以⾃⾏开启,关闭各个蓄冷罐的充冷⼯况.2.另⼀种是⾃动模式,在⾃动模式下,当蓄冷罐⾥的平均温度⾼于设定值时,充冷⼯况开始运⾏;3.⼀次只能有⼀个蓄冷罐充冷,⽆论在⼿动还是⾃动模式.三蓄冷罐放冷（1）放冷条件在放冷总开关处于启⽤状态下:1. 没有⼀台冷⽔机组开启;2.冷冻⽔总管平均供⽔温度⾼于设定值并维持⼀定时间;3.所有机组都处于失电报警状态下.当放冷总开关处于启⽤状态时,以上三个条件只要任何⼀个,同时相应充许放冷的蓄冷罐平均温度不⾼于设定值,以及单个蓄冷罐的放冷开关打到”ON”时, 此时相应的蓄冷罐就会放冷.（2）放冷时,冷冻⽔泵开启的数量与蓄冷罐放冷的数量是⼀样的,同时也会执⾏与正常供冷时的轮换与故障切泵.四系统加减机功能增加制冷需求Additional Cooling Required – ACR 加载的流程a.当ACR温度传感器所测的冷冻⽔供⽔温度，⾼于当前的冷冻⽔供⽔温度设定点与⼀个可调整的温度偏差值相加后的所得值IDC：ACR温度传感器=南北侧集分⽔器温度平均值，冷冻⽔供⽔温度设定点=12 o C，温度偏差值=0.6 o C，平均温度>（12+0.6）即12.6 o C时条件满⾜b.运⾏冷⽔机组的温度降低速率⼩于1.5oC /分钟c.有可加载的机组IDC:有未开启的机组，且该机组的控制模式=CCN，且该机组的报警状态=Normal（未报警）*以上各项要求a~c均能满⾜，才进⼊以下机组加载程序d.新冷⽔机组启动的延迟时间已经结束（延迟时间可以设定）IDC：延时时间=15分钟以上各项要求均能满⾜，新冷⽔机组⽴即启动参数设置原则，1）上述温度设定12根据供⽔要求2）温度偏差0.6和延时15分钟为了在满⾜正常使⽤情况下，系统更稳定加载减少制冷需求Reduce Cooling Required – RCR 卸载的流程a.⽬前运⾏的机组台数多于⼀台（均运⾏于CCN模式）b.运⾏机组的平均负载电流百分⽐⼩于卸载电流百分⽐IDC:例如已运⾏2台机组，1号负载电流百分⽐51%，2号负载电流百分⽐47%，如运算卸载电流百分⽐=54%，平均负载=（51%+47%）/2=49%）则条件满⾜c.当RCR温度传感器所测的冷冻⽔供⽔温度，⼩于当前的冷冻⽔供⽔温度设定点与⼀个可调整温度偏差值的0.6倍相加后的所得值。
冷机群控系统控制策略摘要：我国能源紧缺、能耗高，尤其空调能耗巨大，为了提高中央空调（冷机）的运行效率，方便操作、使用，提高空调能耗比，冷机群控系统越来越得到用户的重视和应用，不同的空调冷水系统对应有不同的群控策略，冷机群控作为独立的控制系统我们非常有必要做仔细的研究，从制冷原理和冷机工作原理以及围绕冷机运行的各个机电设备工作原理出发，从而实现对整个暖通空调系统冷源的全面自动控制、能源管理及分析系统，控制对象包括冷水机组、冷却塔、冷冻水泵、冷却水泵、过渡季板换、补水系统和各种相应的阀门等设备。
本文介绍了一次泵变流量空调水系统冷机群控系统设计方案，从中可以了解到建筑物中空调冷水系统配置了哪些机电设备，水路系统是怎么构建工作的。
论文介绍了冷机群控的定义、作用、特点、功能和控制对象。
详细分析了各类受控对象启动顺序，得出了针对不同受控设备科学的控制策略从而分析受控对象最佳的的节能手段。
并且对冷机群控系统调试做出基本分析，使冷机群控系统达到最佳运行效果。
关键词：冷机群控，能耗比，节能引言随着经济的快速发展与人民生活水平的不断提高，城市建设中现代化建筑的不断增多与新型建筑的蓬勃发展，使国家对能源有巨大的需求。
但我国目前能源储存有限、能源利用率较低，这就迫使我们要把节能问题提到一个重要的位置上来。
空调系统的出现为人们创造了舒适的空调环境，空调应用日益广泛，节能降耗成为空调系统设计的关键。
另外，目前我国大多数建筑的空调系统仍采用人工操作、维护、记录的方式进行监测、控制和管理。
随着计算机技术、信息技术和自控技术的高速发展，以及它们在暖通空调领域的广泛应用，利用自动化控制系统代替传统的仪器、仪表能够更有效的对空调系统进行科学、精确控制，在保证舒适性的同时提高空调系统的运行性能，节省运行能耗，以及降低运行管理费用和降低管理人员的劳动强度。
冷机群控系统的研究与设计对空调系统节能具有重要意义。
1.冷机群控系统的概念1、冷机群控系统定义依据建筑物的空调负荷需求，自动调节优化控制多台冷水机组及相关外围设备的运行[1]。
