天正建筑操作技巧一. 一些常用的快捷设置：1.屏幕菜单的打开和关闭：ctrl+＋2.文档标签的隐藏和显示：ctrl+－3.工程管理器的调用：ctrl+～4.对象特性表的调用：ctrl+1二. 运行命令1.大部分设计师习惯上是直接点取天正的屏幕菜单来运行相关命令。

2.工具条。

天正默认提供有四个工具条，设计师可以根据个人实际情况用设置自定义命令把自己最常用的命令放置到工具条上。

3.右键菜单。

选中某一对象点右键会弹出相应的右键菜单，部分命令因为考虑到菜单长度问题没有放到屏幕菜单上，而只放到了右键菜单中，如“重排轴号”。

4.快捷输入。

对于习惯用键盘的设计师，通过快捷输入可以提高绘图效率。

天正命令默认的快捷输入均取的是相关命令拼音首字母，如“绘制轴网”命令默认的快捷输入就是“HZZW”，设计师可以通过设置自定义命令来定义快捷输入，或是修改TArch8sys文件夹下的acad.pgp文件。

5.快捷键。

天正目前的快捷键只支持一个按键，即一位字母或一位数字，通过设置自定义命令可以修改或添加快捷键。

三. 修改对象除了运行CAD和天正的相关命令以外，我们还提供有其它三种修改对象的方法，设计师可以灵活使用。

1.夹点。

选中天正对象后会出现一些蓝色的点，鼠标放在不同位置的蓝色点上面会有相关的操作提示，通过鼠标拖拽可以实现相关操作。

在选择夹点的同时按着shift键可以实现多选。

部分夹点提供有两种操作，通过ctrl键可以操作进行切换。

2.对象特性表。

天正的所有对象都支持对象特性表，可以直接在表中修改其对象的相关属性，另外结合天正的“对象选择”命令可以实现批量性修改，如将某几个房间名称统一改成办公室等，大大提高工作效率。

3.双击修改。

天正大部分对象，如墙、门窗等，双击可以直接调出编辑对象框（有个别对象双击是调出对象特性表），在对话框中修改选中对象属性。

文字比较特殊，在R16以上平台，双击文字（不管是单独的文字对象还是尺寸或符号标注里的文字）是进行在位编辑操作。

yt
阳台
ldbz
两点标注
splt
双跑楼梯
hcbz
弧长标注
dt
电梯
ycbz
引出标注
gzz
构造柱
zdbz
逐点标注
bzz
标准柱
zdbz
逐点标注
pd
坡道
zfbz
做法标注
ss散水zjbz直径注bzgb布置隔板
qhbz
墙厚标注
bzgd
布置隔断
tmbz
图名标注
bzjj
布置洁具
bgbz
标高标注
pmpq
剖面剖切
bgjc

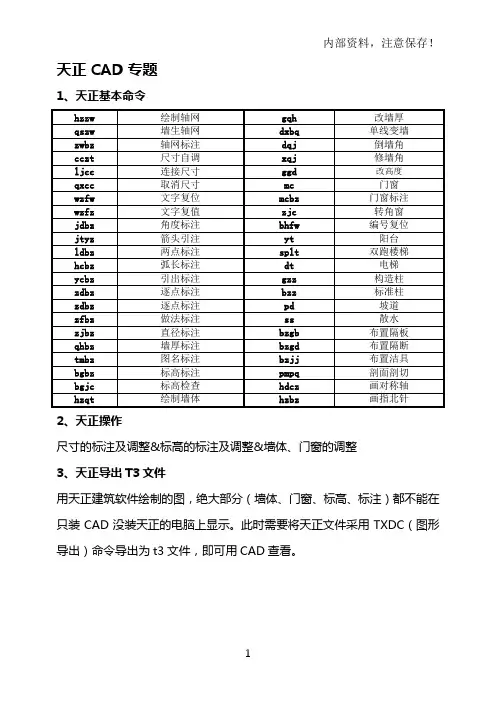

天正CAD专题
1、天正基本命令
hzzw
绘制轴网
gqh
改墙厚
qszw
墙生轴网
dxbq
单线变墙
zwbz
轴网标注
dqj
倒墙角
cczt
尺寸自调
xqj
修墙角
ljcc
连接尺寸
ggd
改高度
qxcc
取消尺寸
mc
门窗
wzfw
文字复位
mcbz
门窗标注
wzfz
文字复值
zjc
转角窗
jdbz
角度标注
bhfw
编号复位
jtyz
箭头引注
标高检查
hdcz
画对称轴
hzqt
绘制墙体
hzbz
画指北针
2、天正操作
尺寸的标注及调整&标高的标注及调整&墙体、门窗的调整
3、天正导出T3文件
用天正建筑软件绘制的图，绝大部分（墙体、门窗、标高、标注）都不能在只装CAD没装天正的电脑上显示。此时需要将天正文件采用TXDC（图形导出）命令导出为t3文件，即可用CAD查看。

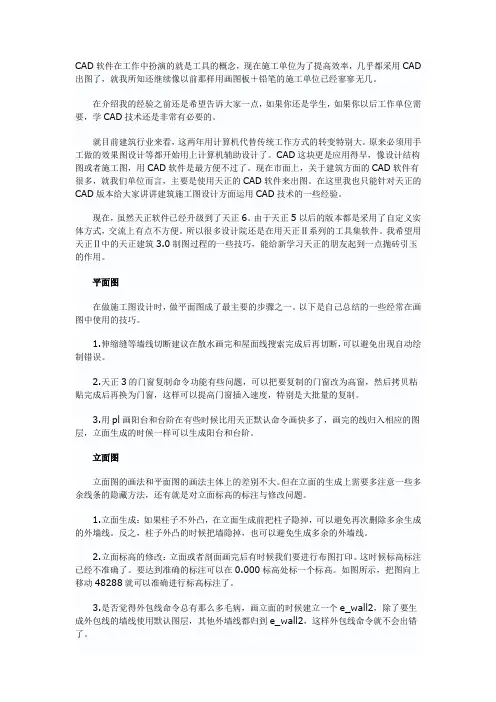

CAD软件在工作中扮演的就是工具的概念，现在施工单位为了提高效率，几乎都采用CAD 出图了，就我所知还继续像以前那样用画图板＋铅笔的施工单位已经寥寥无几。

在介绍我的经验之前还是希望告诉大家一点，如果你还是学生，如果你以后工作单位需要，学CAD技术还是非常有必要的。

就目前建筑行业来看，这两年用计算机代替传统工作方式的转变特别大。

原来必须用手工做的效果图设计等都开始用上计算机辅助设计了。

CAD这块更是应用得早，像设计结构图或者施工图，用CAD软件是最方便不过了。

现在市面上，关于建筑方面的CAD软件有很多，就我们单位而言，主要是使用天正的CAD软件来出图。

在这里我也只能针对天正的CAD版本给大家讲讲建筑施工图设计方面运用CAD技术的一些经验。

现在，虽然天正软件已经升级到了天正6。

由于天正5以后的版本都是采用了自定义实体方式，交流上有点不方便。

所以很多设计院还是在用天正Ⅱ系列的工具集软件。

我希望用天正Ⅱ中的天正建筑3.0制图过程的一些技巧，能给新学习天正的朋友起到一点抛砖引玉的作用。

平面图在做施工图设计时，做平面图成了最主要的步骤之一。

以下是自己总结的一些经常在画图中使用的技巧。

1.伸缩缝等墙线切断建议在散水画完和屋面线搜索完成后再切断，可以避免出现自动绘制错误。

2.天正3的门窗复制命令功能有些问题，可以把要复制的门窗改为高窗，然后拷贝粘贴完成后再换为门窗，这样可以提高门窗插入速度，特别是大批量的复制。

3.用pl画阳台和台阶在有些时候比用天正默认命令画快多了，画完的线归入相应的图层，立面生成的时候一样可以生成阳台和台阶。

立面图立面图的画法和平面图的画法主体上的差别不大。

但在立面的生成上需要多注意一些多余线条的隐藏方法，还有就是对立面标高的标注与修改问题。

1.立面生成：如果柱子不外凸，在立面生成前把柱子隐掉，可以避免再次删除多余生成的外墙线。

反之，柱子外凸的时候把墙隐掉，也可以避免生成多余的外墙线。

2.立面标高的修改：立面或者剖面画完后有时候我们要进行布图打印。

天正建筑使⽤技巧讲义第⼀讲轴⽹与柱1.直线轴⽹的创建与标注(1)使⽤命令：直线轴⽹+两点轴标(2)带有倾⾓的直线轴⽹2.构造柱与⾓柱(1)构造柱：运⽤于砖混结构(2)⾓柱：隐蔽式框架结构3.弧线轴⽹(1)弧线轴⽹应与直线轴⽹相接(2)弧线轴⽹的开间单位是⾓度，进深单位是mm (3)超始⾓度的计算(4)对齐(T)4.柱⼦的使⽤(1)柱⼦的尺⼨(2)柱⾼(3)柱⼦插⼊的⽅法(三种) (4)填充柱⼦5.轴⽹与轴号的编辑(1)添加轴线a.附加轴线 b.摆放轴号(2)添加径轴(弧线轴⽹中) (3)轴改线型(将轴线的线型改为点划线)第⼆讲墙体的绘制1.绘制墙体(1)轴线⽣墙a.设置墙宽b.多余的墙体使⽤AutoCAD的"erase"命令删除(2)绘制墙体(注意墙体的种类) a.轻质隔断b.填充墙c.砖墙d.钢筋混凝⼟墙(3)绘制弧墙(A)2.墙体的编辑(1)倒墙⾓(2)边线对齐(3)净距偏移3.绘制玻璃幕墙(1)设置:a.墙⾼；b.横、纵向分隔；c.横、坚截⾯(2)修改幕墙属性--在⼆维中右健"对象编辑"中调整4.使⽤“异形⽴⾯”绘制不规则墙体(1)使⽤"改外墙⾼"将⼭墙⾼于坡顶(2)使⽤"墙⾯UCS"，⽤"pline"绘制墙体切割边界(3)使⽤"异形⽴⾯"切掉多余墙体第三讲门窗的插⼊1.插⼊的⽅法(1)轴线等分插⼊:插⼊的门窗⾃动⽣成在⼆轴线中间(2)墙段等分插⼊:插⼊的门窗⾃动⽣成在墙体段中间(3)垛宽定距插⼊:输⼊插⼊点与墙体边线的距离(4)轴线定距插⼊:输⼊插⼊点与轴线的垂直距离(5)满墙插⼊:插⼊的门窗⾃动充满整个墙段2.窗分类(1)凸窗:a.形式(4种);b.尺⼨(2)⾼窗:主要⽤于卫⽣间(3)转⾓窗:先选择墙⾓，再选择两侧的距离(4)带型窗 a.指连续的转⾓窗 b.操作⽅法:先选择起始终⽌点，再选择经过的墙体3.门的类型(1)平开门(2)推拉门(3)⼦母门(4)卷帘门(5)门带窗4.门窗的编辑(1)加/减门窗套(2)使⽤夹点的⽅法编辑门窗(3)使⽤右健菜单中的“对象编辑”功能(4)加门⼝线5.⾃动⽣成《门窗表》第四讲房间与屋顶1.建筑⾯积与使⽤⾯积(1)建筑⾯积a.按照外墙线计算b.楼梯间的⾯积是每户分摊c.共⽤墙的⾯积也是两户各算⼀半d.开敞式阳台⾯积算⼀半(2)使⽤⾯积：是除去公摊⾯积和结构⾯积的净⾯积2.添加虚墙⽤作空间的边界。
