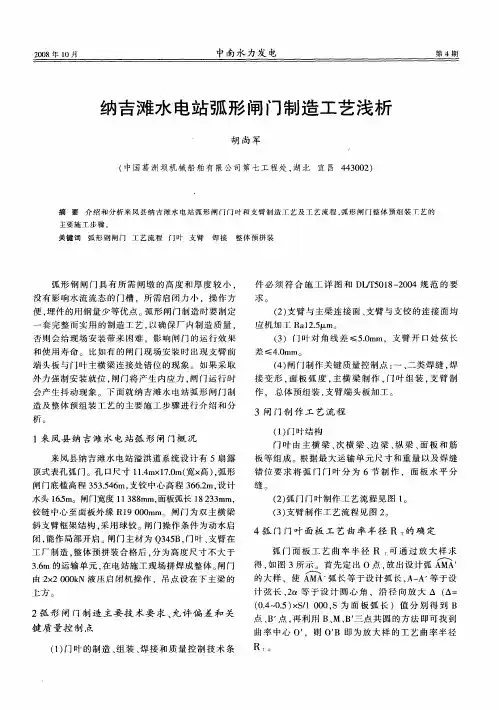

水利水电工程弧形工作闸门制作工艺方案摘要：弧形工作闸门顾名思义是挡水面为圆柱体的部分弧形面的闸门，常用于水工建筑物上作为工作闸门。
主要优点是启门力小，可以封闭相当大面积的孔口。
按照封水结构形式分为：表孔式弧门和深孔式弧门。
表孔式弧门主要用于大型水库和电站的溢洪道、溢流坝、渠道的倒虹吸出口等地方，深孔式弧门主要用于输水洞、泄洪洞、渠道涵管出口、冲砂洞等地方。
弧形闸门主要由门叶、支臂、支铰三部分组成，下面主要对这三部分的制作工艺进行介绍。
关键词：弧形工作闸门；水利水电工程；制造工艺1.门叶制造工艺1.1放样首先用机械制图按图纸尺寸进行1：1放样，确定弧形的边、纵梁腹板下料图。
为预防门叶焊后变形，根据弧门的规格参数有时采取把门叶的曲率半径适当加大的预防措施，曲率半径加大后，同时测量确定纵、边梁翼板、劲板的下料长度。
1.2单件下料、刨边依据确定的尺寸，用数控切割机、剪板机下料，坡口边留刨边余量，刨边机刨边。
面板按各节分块配料图进行下料，配料图是根据门叶布置，板材几何尺寸和卷板设备而定，面板各拼缝间隔大于500mm并与纵梁、主梁等间的相邻焊缝错150mm，面板总宽留修割余量。
纵梁腹板采用数控切割机下料，主梁腹板、翼板宽度留刨边量，长度留焊接收缩余量。
各零件下料、刨边后，质检按GB/T14173-2008《水利水电工程钢闸门制造安装及验收规范》要求检测几何尺寸精度。
1.3构件小组装组成门叶的主要构件有：主横梁、纵梁、边梁、面板。
主横梁为工字梁结构。
腹板刨边，严格控制平行，组装前翼板在油压机上压制反变形。
在平整坚固的工作台上将腹板、翼板组装，然后利用埋弧焊，焊腹板、翼板的连接角焊缝。
各部件组装、焊接、整形后，质检按GB/T14173-2008《水利水电工程钢闸门制造安装及验收规范》要求进行检测，合格后进行门叶大组装。
1.4弧门门叶大组装1.4.1弧台调整门叶大组装在弧形工作台上进行。
根据放大的门叶曲率半径计算弧台的调整参数。
水工平面闸门和弧形闸门的制作安装与调试方法对比分析水利闸门作为水利水电工程的重要组成部分，任何行为的操作都会对水利工程产生较大的影响，并且在闸门的初步设计阶段也会遇见各种各样的客观因素，受到当地地质环境的影响，在水闸的建设施工过程中，水闸的选址工作十分重要，可以说影响到了水电水利工程项目的后续施工与使用阶段。
鉴于此，本文对水工平面闸门和弧形闸门的制作、安装与调试方法进行了对比，仅供参考。
标签：平面闸门；弧形闸门；对比一、水利闸门的设计原理与实际内容按照以往情况来看，水利闸门的建设地点应该选在承载能力与抗压能力高的天然地带，因为水利闸门关系重大，所以必须根据施工地点周围的地质文理，水流情况等进行详细的分析判断，由专业技术人员制定详细的选址施工计划，保证闸门前期准备工作的顺利开展，最好在选址过程中能够找到一块整体稳固的岩石，作为闸门的地基基础，然后以基础为中心，进行初期建设工作，这样可以有效提升闸门的安全系数，保障可以在安全环境下进行施工，并且相应的提高了建设闸门的速度与质量，相反，一旦在施工过程中施工方没有把水利闸门的基础安放在坚固基石上，就会影响后续施工操作，出现地基不牢固，承载力过低，闸门控制水流不均衡的情况出现，从而导致水利闸门事故的出现，所以闸门的选址工作需要制定出一套系统完善的解决方法，以专业技术人员为主，辅以经验丰富的现场施工人员，共同制定出科学合理的选址规范模式。
二、两种闸门简介1、平面闸门平面钢闸门门叶为平面面板，门叶在门槽内作直线运动以封闭或开放水道，门槽的埋设构件主要包括行走支承的轨道、与止水橡皮相接触的型钢、为保护门槽和孔口边棱处的混凝土所设置的加固角钢等。
挡水时水压力传递途径如下图1。
2、弧形闸门弧形钢闸门由面板与梁格、竖向桁架、大横梁和支臂等共同组成具有弧形表面的结构物以及埋固构件和启闭闸门的机械设备组成。
弧形闸门与平面闸门不同之处在于弧形的挡水门叶，可以绕一固定点而转动。
浅谈平面、弧形钢闸门的制作工艺及流程钢闸门的类型较多，可以按其工作性质、设置部位或形式进行分类。
按工作性质可分为事故闸门、检修闸门、工作闸门和施工导流闸门；按设置部位可分为露顶式闸门和潜孔式闸门；按结构形式可分为平面钢闸门和弧形钢闸门。
当今的钢闸门大多数采用钢结构焊接组装成形，钢闸门制造的重点和难点在于对其制造工艺和焊接工艺的控制。
一、平面钢闸门1 平面钢闸门制造工艺流程材料复检、入库钢板、型钢校正绘制下料图按图下料检查、记录主梁拼焊、次梁拼焊、边梁拼焊、闸门面板拼焊门叶拼装门叶测量记录门叶整体焊接焊缝无损检测、单节闸门整体组焊测量记录闸门翻身、整体组装门叶面板放线、切割水封座板加工水封零部件组装防腐出厂验收。
2 平面钢闸门制造工艺2.1 零件和单个构件制造2.1.1钢板和型钢在下料前应进行整平、调直、拼接处理a.钢板通过平板机整平；b.型钢用液压校形机调直；c.钢板及型钢的拼接；2.1.2 钢板、型钢的放线、切割、坡口的加工a.用等离子切割机、数控切割机、全自动切割机、半自动切割机、剪板机及手把切割机对钢板进行切割；b.用型钢切割机和手把切割机对型钢进行切割；c.坡口加工一般宜采用自动切割机或刨床；d.钢板和型钢下料后应对其进行机械和火焰校形处理；2.1.3 工字组合梁的制造（包括闸门主梁、边梁、翼缘小梁及其它小梁）a.对工字组合梁的翼缘板用液压机进行反变形（反变形的弯曲量时通过反变形试验确定的）；b.工字组合梁的组对；c.工字组合梁的定位焊接；d. 工字组合梁的定位焊后检查并记录；e.工字组合梁用埋弧自动焊进行焊接组合角焊缝；f.工字组合梁的校形用液压机或火燃来完成；g.工字组合梁的端头加工（预留闸门整体焊接收缩余量）一般通过动力头切削完成；h.工字组合梁的检查并记录；2.2 闸门面板的拼接和放线2.2.1 面板的拼接a.将整平的钢板放置在工作平台上进行组对，形成的坡口型式严格按焊接工艺设计执行；b.面板的焊接用埋弧自动焊机来完成，背缝用碳弧气刨清根，清根过程中应严格按焊接工艺设计执行，防止产生大的变形；c.面板的校正用火焰、机械校正；2.2.2 面板的放线面板的放线在工作平台上进行，面板的长度方向和宽度方向根据闸门的形式结构特点预留焊接收缩余量，但并不进行切割。
工业技术126 2015年39期弧形钢闸门安装工艺浅析袁博姚磊三门峡新华水工机械有限责任公司，河南三门峡 472000摘要：弧形钢闸门制作中的装配工艺多年来一直使用混凝土桩墩或钢结构固定支铰装置配装门叶方法，单扇闸门制作成本费用高、工期长。
样轴定位工艺就是通过一根加工的样轴定位控制闸门装配。
安徽疏浚股份有限公司在安徽省梅山水库除险加固工程新建泄洪隧洞大型弧形钢闸门制作中采用了这项新工艺，制作质量完全满足规范要求，取得了明显技术经济效益。
关键词：弧形钢闸门；安装工艺；质量控制中图分类号：TV547.1;TV523 文献标识码：A 文章编号：1671-5810(2015)39-0126-01闸门是水利水电工程中的重要设备之一，是调节上下游水位和流量的重要水利设施。
按闸门的构造分类，应用最多的是平面闸门和弧形闸门，其中弧形闸门按闸门所挡水位的高低，又分为表孔弧形闸门和深孔弧形闸门。
1 弧形闸门现场安装注意事项1.1 螺栓孔错位一般情况下，左、右支臂开口处端板螺孔与门叶上下主梁连接的螺栓孔错位在10 mm 左右，需要进行修正。
1.2 接触面问题支臂端板与铰座连接处的接触面由于均采用机械加工，接触面积1/2 能够得到保证，而在支臂开口端板，由于弧门的上、下主梁与支臂连接处未经加工，其组合面的接触面积无法保证，呈点或线接触，这也需要在现场安装过程中修正。
1.3 现场安装准备事项闸门吊装前，先清除闸室内预埋件表面的混凝土残渣和其他杂物，特别是水封座板表面上的水泥浆，并检查连接处焊缝是否打磨光滑。
对所有闸门埋件，再进行一次复测，检查埋件各相关尺寸是否符合图纸尺寸。
2 弧形闸门施工工艺2.1 施工方案的选择由于弧形钢闸门支铰较重，体积较大，制作拼装不便于控制设计尺寸。
如果选择通常固定铰座方法拼装门叶，对单一的闸门制作来说，可能会延误工期、造成不必要的人工和材料浪费。
总结以往施工经验，梅山水库新建泄洪洞弧形闸门考虑采用样轴拼装工艺。
浅谈弧形闸门的制作工艺摘要:弧形闸门主要由门叶、支臂和支铰等三大部分组成。
而闸门的门叶和支臂均为金属结构焊接组装件,如何防止制造中构件的变形,保证制造质量,减少误差,成为制造弧门的关键性问题。
本文结合多年来弧形闸门制作的实践经验,谈谈弧门的制作工艺和技术措施。
关键词:浅谈弧形闸门制作工艺技术措施制造质量弧形闸门是水利水电工程中广泛应用的门型之一,按设置部位分为表孔(也叫露顶)式弧形闸门和潜孔(也叫深孔高压)式弧形闸门两种。
表孔式弧门结构特点:门顶露出上游水位以上,没有顶止水,只有侧止水和底止水,面板曲率半径R一般取门高的1.0～1.5倍。
潜孔式弧门结构特点:有顶止水,顶止水与门楣接触,它与侧止水、底止水形成封闭的“□”型止水。
面板曲率半径可取门高的1.1～1.2倍。
但二者均主要由门叶、支臂和支铰等三大部分组成。
弧形闸门的门叶和支臂均为金属结构焊接组装件,如何防止制造中构件的变形,保证制造质量,减少误差,成为制造弧门的关键性问题。
结合多年来弧形闸门制作的实践经验,谈谈弧门的制作工艺和技术措施。
1 弧形闸门工艺流程制作前准备—下料—单件制作(包括主横梁拼焊、隔梁拼焊、支腿拼焊、吊耳拼焊、面板卷制铺设拼焊等)—放样大组(包括门叶放样、组装、加固、焊接,支臂放样组装、加固、焊接)门叶、支臂矫正—尾工处理—门叶与支臂整体大组—解体防腐。
2 弧形闸门制作前准备2.1 场地准备弧形闸门制作场地包括零部件制作场地、门叶拼装焊接场地、支臂拼装焊接场地和总体预组装场地。
一般零部件制作场地安排在车间厂房内,门叶、支臂拼装焊接和总体预组装场地由弧门大小而定,一般安排在露天场地。
2.2 搭设门叶拼焊弧形工作台弧门制作焊接过程中,不仅存在纵向和横向的收缩变形,还存在沿径向的收缩变形,使弧门在拼装焊接后,曲率变小,考虑这一因素的影响,在搭设门叶拼焊弧形工作台时应把弧形工作台的曲率半径加大,加大的曲率半径值一般取设计曲率半径的5%～9%。

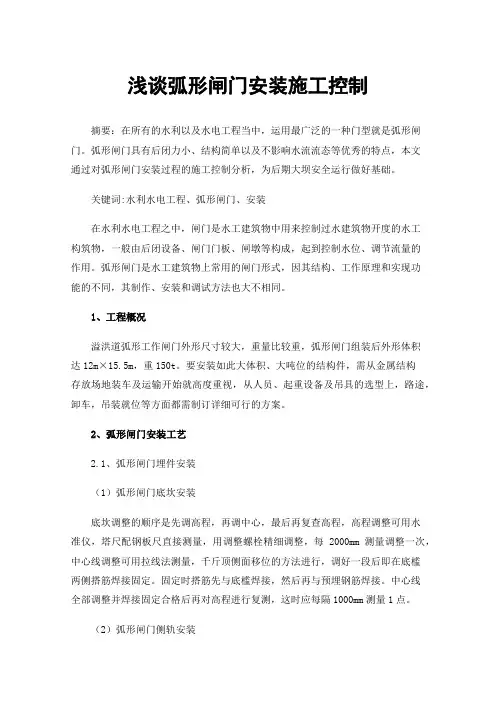

浅谈弧形闸门安装施工控制摘要：在所有的水利以及水电工程当中，运用最广泛的一种门型就是弧形闸门。
弧形闸门具有后闭力小、结构简单以及不影响水流流态等优秀的特点，本文通过对弧形闸门安装过程的施工控制分析，为后期大坝安全运行做好基础。
关键词:水利水电工程、弧形闸门、安装在水利水电工程之中，闸门是水工建筑物中用来控制过水建筑物开度的水工构筑物，一般由后闭设备、闸门门板、闸墩等构成，起到控制水位、调节流量的作用。
弧形闸门是水工建筑物上常用的闸门形式，因其结构、工作原理和实现功能的不同，其制作、安装和调试方法也大不相同。
1、工程概况溢洪道弧形工作闸门外形尺寸较大，重量比较重，弧形闸门组装后外形体积达12m×15.5m，重150t。
要安装如此大体积、大吨位的结构件，需从金属结构存放场地装车及运输开始就高度重视，从人员、起重设备及吊具的选型上，路途，卸车，吊装就位等方面都需制订详细可行的方案。
2、弧形闸门安装工艺2.1、弧形闸门埋件安装（1）弧形闸门底坎安装底坎调整的顺序是先调高程，再调中心，最后再复查高程，高程调整可用水准仪，塔尺配钢板尺直接测量，用调整螺栓精细调整，每2000mm测量调整一次，中心线调整可用拉线法测量，千斤顶侧面移位的方法进行，调好一段后即在底槛两侧搭筋焊接固定。
固定时搭筋先与底槛焊接，然后再与预埋钢筋焊接。
中心线全部调整并焊接固定合格后再对高程进行复测，这时应每隔1000mm测量1点。
（2）弧形闸门侧轨安装弧门侧轨安装时，除调整高程、桩号、孔口距离及垂直度外，更重要的是从支铰中心测量和控制侧轨的曲率半径。
安装前在轨道的适当部位焊接临时支撑用的角钢，在轨道中心线上分段打上标记作为测量基准，用起吊设施将侧轨吊到安装部位，用千斤顶、楔铁和花篮螺栓作精细调整，轨道底工作面桩号里程与轴距、轨道同一工作面的扭曲、轨道水封座板的曲率半径由预先设置的基准点拉线钢尺量距进行控制，保证侧轨的曲率半径符合设计要求，误差控制在规范以内，侧轨水封座板不锈钢面曲率半径的控制采用按设计计算出轨道底、顶里程桩号、高程，用全站仪在闸室门槽设计高程位置的侧墙上放出里程桩号控制点，用控制点进行侧轨安装中的高程、里程控制，以铰轴中心到水封座板中心的曲率半径钢尺量距作安装校核，侧轨水封座板不锈钢面的垂直度与扭曲控制采用钢板尺配合经纬仪直接测量。
弧形闸门安装技术措施一、弧形闸门门叶安装（一）弧形闸门门叶安装工艺程序施工准备→测量控制点设置→支铰整体吊装、调整紧固→检查支臂吊装→支臂位置调整→门叶分节吊装→门叶、支臂连接→门叶接缝焊接→支臂接缝焊接→支臂连接安装、侧轮安装→弧门启闭试验→焊缝补焊，底、侧止水件安装→启闭试验→检查、验收→清理、油漆（二）弧形闸门门叶安装工艺1. 将已在制造厂组装出厂的支铰座运至其闸室工作平台，用汽车吊卸车并卧放在平台上，检查、清理支铰座并核对其尺寸及中心线，组装标记。
2. 利用汽车吊及千斤顶调整支铰座两装配面平行，同时用型钢可靠地临时固定。
3. 清扫、检查支铰座座板表面及螺栓，核对中心线及组装标记，上述工作完成后，用卸扣将吊具挂装在支铰座吊耳上，并将吊具另一端挂装在吊车吊钩上。
随后将支铰座起升离开地面，对吊具、吊车的可靠性、稳定性进行检查，确认无误后利用吊装吊具的可调吊索调整支铰座的倾角与门叶关闭状态下支铰座的倾角一致，然后将支铰座吊移至安装位置，利用吊车及可调吊索调整支铰座与支铰座座板的相对位置，将支铰座与座板相连的一端喂入座板上的螺栓内，随即将螺母拧入以稳定支铰座。
紧固支铰座装配面四个角上的螺母，使两组装面的间隙在2mm左右，用吊车及辅助千斤顶调整两组合面中心线与组装标记重合，正确后从中心向四周对称将全部螺母按规定的力矩拧紧固定铰座。
4. 支臂运至闸墩一侧底平台上，用吊具分别将其吊装就位在用型钢搭设的支臂组装临时平台上各支臂段的中心位置。
先进行下支臂与支臂头的组装，用千斤顶调整其底板中心及各支臂中心与组装平台上的大样中心线重合，且支臂头调整水平并垫实，并在支臂头四周焊接定位挡板将其临时固定，然后调整下支臂与支臂头接口的对接缝，调整下支臂中心线与平台上的大样中心重合，且接口处中心及装配标记重合，中心高程误差小于1mm，各组装尺寸确认合格后，在接口焊缝四周对称进行点固焊，点固焊焊道长60～80mm、间距300mm、厚8mm，同时在支臂两侧的组装平台型钢上焊接定位挡块，临时固定已组装完成的支臂。
弧型闸门安装的工艺及方法分析摘要：弧形钢闸门因为具有启闭力适中、操作灵活、运转安全等优势，使其在水利水电工程中应用较广，并且具有非常小的闸墩高度与厚度，是较为经济的门型。
虽然弧形钢闸门应用增多，但鉴于是大型弧形闸门，结构更加复杂，安装难度更大，且容易受安装场地、运输条件等限制。
本文将结合具体案例，探究大型弧形钢闸门安装工艺方法，以为相关单位提供一些借鉴。
关键词：弧形闸门；安装工艺；方法探究大型弧形钢闸门分为露顶式、潜孔式及其他形式，广泛应用在水利水电工程现场安装施工中，同时也应用在液压启闭机操作运行当中。
弧形钢闸门的安装因为门体有较大尺寸、安装场地有限，且容易受运输条件限制，使得弧形钢闸门安装工艺难度增大，为此，通常会采用卷扬机组分节、分组安装弧形钢闸门。
下面对具体安装工艺流程及方法进行探究。
1.工程概况某水电站建设中，在大坝的拦水堰中设计安装了5孔大型弧形钢闸门，主要功能是泄洪及蓄水，13.5m×10.02m为闸门的孔口尺寸，水头长度为12.5m，闸门重量75t，总重量350t。
设计闸门为斜支臂、圆柱铰球面轴承连接方式，应用的液压启闭机为单缸双作用的，可以实现操作运行的高速化。
工艺原理为：从泄洪孔道上、下游反弧段将分节拆分的弧形钢闸门托运到安装部位，使用卷扬机对顶部及闸室侧墙预埋件预埋，安装支铰座、支臂、闸门门叶，使用卷扬机与滑车组共同完成以上部位的安装。
采用从下到上的竖式安装施工工艺对分节段的闸门门叶安装施工，加固采用临时钢支撑焊接法。
2.施工工艺流程与操作要点2.1施工工艺流程弧形闸门安装工艺有着既定的流程，在此次工程中，严格遵循以下工艺进行安装，才能使整个工艺操作更加规范、有序。
图1 弧形钢闸门安装工艺流程2.2操作要点2.2.1准备工作鉴于此次工程弧形闸门分节制作，需要在制造厂家将整体预拼装完成，全面清点零部件与到货设备数量、规格及种类等，检验好制作材料与原材料的质量；对门槽中杂物是否充分清理进行检查，确认一、二期混凝上结合面是否全面凿毛，确认一期门槽部位混凝土断面大小是否符合要求、是否存在偏移；将脚手架等防护设施搭建好，将电焊机、电缆、吊运输设备全部布置到位；对测量控制点设置，边线、放底坎高程、里程线需要统一；对铰座、底坎与侧轨中心复核，以及时将误差清除。
弧形钢闸门的制造目录弧形钢闸门的制造1概述2弧门制造的准备工作3弧门主要零部件的制造4门叶的拼装与焊接5弧形闸门支臂的制造5弧形闸门厂内总体预组装弧形钢闸门的制造1概述弧形闸门是水利水电工程中广泛应用的门型之一。
常用于水工建筑物上作为工作闸门。
优点：结构简单、所需闸墩的高度和厚度较小、没有影响水流流态的门槽、启闭力小、操作方便、埋件少等。
缺点：所需闸墩较长、无互换性、不能提出孔口以上进行检修、总水压力集中于支座处、对土建结构不利等。
弧形闸门形式：露顶式和潜孔式两种。
露顶式弧门结构特点：门顶露出上游水位以上，没有顶止水，只有侧止水和底止水，面板曲率半径R一般取门高的1.0～1.5倍。
潜孔式弧门结构特点：有顶止水，顶止水与门楣接触，它与侧止水、底止水形成封闭的“□”型止水。
面板曲率半径可取门高的1.1～1.2倍。
弧门支铰一般布置在下游侧，其高程要考虑到不受水流和漂浮物冲击的影响。
露顶式弧门如图1所示。
弧形钢闸门的制造1概述（续1）弧形闸门组成：主要由门叶、支臂和支铰等三大部分组成。
闸门结构要求：有足够的强度和整体刚度，有良好的工艺性，方便制造、运输、安装、防锈蚀和检修，并尽可能节省钢材。
弧门按主梁布置方式，可分为主横梁式和主纵粱式。
弧门按梁系的连接形式，又分为同层连接（等高连接）和层叠连接（非等高连接）等形式。
目前常选用形式：主横梁同层布置、主纵梁同层布置和主纵梁层叠布置三种。
图1 露顶式弧形闸门1－门叶；2－支臂；3－支铰；4－启闭钢绳弧形钢闸门的制造1概述（续2）主横梁同层布置的型式见图2所示。
结构特点：①水平次梁、垂直次梁（大隔板）和主横梁共同组成梁格。
梁格的长短边图2 主横梁同层布置1－面板；2－水平次梁；3－隔板；4－主横梁；5－支臂；6－支铰比例一般为1.5～3.0，且长边与主梁的轴线方向相同。
②面板支承在梁格上并与梁格焊接成整体。
③支臂与主横梁用螺栓连接而构成刚性框架。
结构优点：整体刚性好，结构简单，适用于宽高比比较大的孔口。
圆弧门制作安装方法摘要圆弧门是一种美观且实用的门型，越来越受人们喜爱。
本文将介绍圆弧门的制作和安装方法，帮助读者了解如何在家中制作并安装圆弧门。
1. 制作圆弧门的材料和工具- 木材板材：根据门洞尺寸选择适当大小的厚度为15mm至20mm 的板材。
- 圆弧门芯板：可选择纤维板、合板或其他较坚韧的材料。
- 国弧门边框材料：标准木条、扁桃木、PVC板或其他适合的材料。
- 相关五金配件：门轴、门轮、门锁等。
- 木工工具：锉刀、手锯、锤子、起子、胶水等。
2. 制作圆弧门的步骤2.1 量取门洞尺寸首先，需要准确测量门洞的尺寸。
从门洞顶部到地面的高度、门洞的宽度以及门洞两侧墙壁和地板的水平度都需要量取。
这些尺寸将决定门的大小和形状。
2.2 制作圆弧门芯板根据门洞的宽度和高度，在合适的板材上用锯子将门芯板剪裁出来。
门芯板的长度应比门洞的宽度略小，以便于后续安装。
2.3 制作圆弧门边框使用锉刀和锤子在木条或其他材料上制作出圆弧门边框。
根据门洞在边框上标出门芯板的位置，以确保圆弧门边框和门芯板的拼接精确。
2.4 拼接圆弧门边框和门芯板用胶水将圆弧门边框和门芯板固定在一起。
确保门芯板与边框的位置准确无误，并使用夹具将其固定，以便胶水充分干燥和固定。
2.5 修整和打磨使用锉刀和砂纸修整门边框和门芯板的边缘，使其更加光滑。
确保门的外观整洁。
2.6 涂装根据个人喜好，选择合适的涂料对门进行涂装。
涂装后，需要等待涂料充分干燥。
2.7 安装五金配件根据门洞和个人需要，安装门轴、门轮和门锁等五金配件。
确保它们牢固且顺畅运转。
3. 圆弧门的安装方法3.1 准备工作在安装前，首先需要清理门洞和周围的杂物，确保门洞干净整洁。
还需要根据实际情况选择合适的安装时间。
3.2 安装门轴和门轮将门轴安装在门洞上部，门轮安装在门洞下部。
根据门洞和门轴的尺寸，使用螺丝固定门轴和门轮。
3.3 安装圆弧门将制作好的圆弧门放置在门轴和门轮上，并确保门的位置和垂直度。
