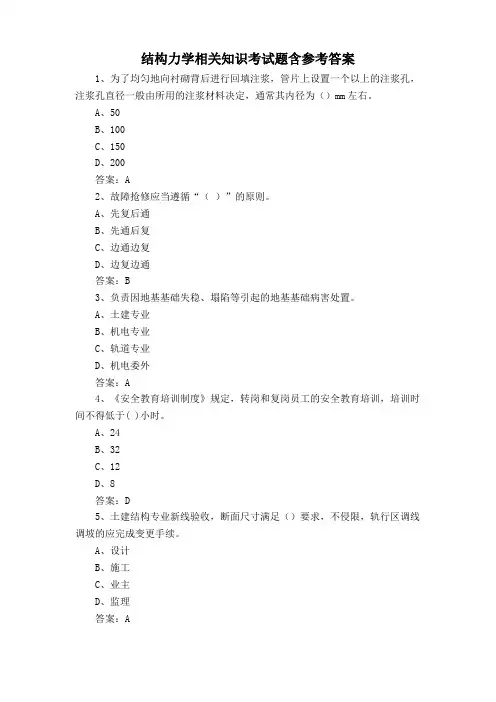

结构力学相关知识考试题含参考答案1、为了均匀地向衬砌背后进行回填注浆，管片上设置一个以上的注浆孔，注浆孔直径一般由所用的注浆材料决定，通常其内径为（）mm左右。

A、50B、100C、150D、200答案：A2、故障抢修应当遵循“（）”的原则。

A、先复后通B、先通后复C、边通边复D、边复边通答案：B3、负责因地基基础失稳、塌陷等引起的地基基础病害处置。

A、土建专业B、机电专业C、轨道专业D、机电委外答案：A4、《安全教育培训制度》规定，转岗和复岗员工的安全教育培训，培训时间不得低于( )小时。

A、24B、32C、12D、8答案：D5、土建结构专业新线验收，断面尺寸满足（）要求，不侵限，轨行区调线调坡的应完成变更手续。

A、设计B、施工C、业主D、监理答案：A6、墙面对拉杆未做防水处理，对拉杆孔洞未封堵时需凿除对拉孔周边混凝土，形成（）口。

A、圆形B、T形C、V形D、菱形答案：C7、故障应急处置时，向生产调度或维调申请进行故障处置，申请用语内容应包含：处置人员数量、处置步骤、（）、预计处置时间、处置影响。

A、施工方案B、处置内容C、请点方案D、出清计划答案：B8、地下防水工程堵漏的原则是先把（），缝漏变点漏，片漏变孔漏，逐步缩小渗漏水范围，最后堵住漏水。

A、面漏变缝漏B、大漏变小漏C、缝漏变孔漏D、面漏变孔漏答案：B9、信息负责人记录（）。

A、关键时间及故障信息B、故障处理进度及抢修分工C、关键时间及其他专业人员到位情况D、故障处置方案及工器具使用说明答案：A10、屋顶是建筑物顶部的围护构件和（）。

A、垂直交通设施B、封闭设备C、水平交通设备D、承重构件答案：D11、盾构隧道若为（），防水采用多道防线防水，一般设1～2条防水槽，槽内设橡胶防水密封垫。

A、单层衬砌B、双层砌筑C、三层衬砌D、多层衬砌答案：A12、明挖及暗挖隧道（含区间联络通道）的巡检周期是（）。

A、每半年B、每年C、每月D、每季度答案：C13、施工负责人证一个年度周期（自然年）内，设置为（）分A、5B、10C、15D、20答案：B14、活塞风亭主要用于释放机车在隧道中做活塞运动时带动的风力，（）和新风亭用于车站内与外界的空气流通。

中南地区高校土木工程专业“结构力学竞赛”1.（6分）试分析图示对称体系的几何组成。

2．（8分）作图示静定刚架的弯矩图。

P Pl/2l l/2l/23.（8分）作图示刚架的弯矩图。

4.（8分）求图示桁架求指定杆的内力N1、N2、N3。

5.（8分）如图所示结构中，试求链杆AB 的轴力（以受拉为正）。

PL /4 A BL /46.（8分）求图中所示结构 C 点的竖向位移△Cy 。

各杆EI 、EA 均为常数。

7.（9分）已知图示简支梁仅在C 点作用荷载11P =时，D 点产生的竖向位移为D f ＝0.1cm （ ），则当在D 点作用荷载22P =时，求C 点产生的竖向位移c f 。

11P =22P =D f ＝0.1cm c f(a) (b)8.（9分）图示结构P =1在DG 上移动，作Mc 和Fsc 右的影响线 。

P =1DABCEFG4m4m4m 4m9.（9分） 用力法求图示结构的M 图，其中链杆BG 的刚度EA=∞，其余各杆刚度EI=常数。

10.（9分） 用位移法求图示结构的弯矩图，各杆EI 为常数。

11.（9分） 图示两跨两层平面刚架，用矩阵位移法求解时分为10个单元，试求：（1） 原始刚度矩阵中的子块[44K ]、[78K ]和[59K ]（用单刚子块表示）；qqA BC D E FG Hlll/2l/2（2）结点1的综合结点荷载列阵。

24 KN/m10 KN ③⑦①⑤⑨3m24 KN/m20 KN④⑧②⑥⑩3mY3m 3mO X12.（9分）试求图示对称结构的自振频率（只计刚性杆质量，m为刚性杆单位长度的质量。

不考虑阻尼）。

矩阵位移法答案1、 计算连续梁的转角和杆端弯矩，并画出弯矩图。

解： 1)、编码2）、求单元刚度矩阵[][]⎥⎦⎤⎢⎣⎡i i i i k k 4224＝＝②①3）、求整体刚度矩阵⎭⎬⎫⎩⎨⎧⎭⎬⎫⎩⎨⎧2110＝＝②①λλ[]⎥⎦⎤⎢⎣⎡i i i i K 4228＝4）、求单元等效结点荷载{}P e{}{}m KN q q P P l l F F ⋅⎭⎬⎫⎩⎨⎧-=⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧-=⎭⎬⎫⎩⎨⎧=30301211210022②①{}{}{}F P P P eee-=={}{}m KN P P ⋅⎭⎬⎫⎩⎨⎧-⎭⎬⎫⎩⎨⎧303000＝＝②①5）、集成结构等效结点荷载向量{}P{}m KN P ⋅⎭⎬⎫⎩⎨⎧-=30306）、解方程[]{}{}P K =∆ii i i i 717545303042282121⎭⎬⎫⎩⎨⎧-=⎭⎬⎫⎩⎨⎧∆∆⎭⎬⎫⎩⎨⎧-=⎭⎬⎫⎩⎨⎧∆∆⎥⎦⎤⎢⎣⎡ 7）、求各杆的杆端内力{}F e{}[]{}{}F k F P e e e e +∆=单元① {}m KN i i i i i F ⋅⎭⎬⎫⎩⎨⎧=⎭⎬⎫⎩⎨⎧+⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧⎥⎦⎤⎢⎣⎡=71.2586.120074504224①单元② {}m KN i i i i i i F ⋅⎭⎬⎫⎩⎨⎧-=⎭⎬⎫⎩⎨⎧-+⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧⎥⎦⎤⎢⎣⎡=071.2530307757454224－②8）、做M 图2、 求图示刚架的M 、Q 、N 图。

解：1）、整理原始数据及编码2）、求局部坐标系中的单元刚度矩阵{}K e2442101.2,300,20,100cm KN E cm I cm A cm L ⨯====mKN LEI m KN L EI KN L EI m KN LEI m KN L EA ⋅⨯=⨯=⨯=⋅⨯=⨯=2232222106.122106.7512108.376102.2541042003）、计算整体坐标系中的单元刚度矩阵{}k e单元①和单元③单元②{}{}{}2102.258.3706.128.3708.376.7508.376.7500042000042006.128.3702.258.3708.376.7508.376.750004200004200⨯===⎪⎪⎪⎭⎪⎪⎪⎬⎫⎪⎪⎪⎩⎪⎪⎪⎨⎧--------k k k ③②①[][]I T =，＝ 0α[][][][]②②①①＝，＝kk k k90＝α[]⎪⎪⎪⎭⎪⎪⎪⎬⎫⎪⎪⎪⎩⎪⎪⎪⎨⎧--=100000001000010000000100000001000010T [][][][]2102.2508.376.1208.370420000420008.3716.758.3706.756.1208.372.2508.370420*********.3706.758.3706.75⨯==⎪⎪⎪⎭⎪⎪⎪⎬⎫⎪⎪⎪⎩⎪⎪⎪⎨⎧--------T k T k T ②②4）、用单元集成法形成整体刚度矩阵{}K⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧000321000321321000＝＝＝③②①λλλ {}2106.7508.3702.435108.3706.8475⨯⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡--=K5）、求单元等效结点荷载{}P e{}{}[]833.050833.050-=-=TF P P①①{}{}[]833.050833.050-=TP P ①①＝6）、用单元集成法形成整体结构的等效结点荷载{}P{}[]TP 833.050-=7）、形成整体结构的综合结点荷载{}[]TF 402000={}{}[]TP F 167.392500=+8）、解方程[]{}{}{}0F P K +=∆[][]I T =，＝ 0α⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧=⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧∆∆∆⨯⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡--167.39250106.7508.3702.435108.3706.84753212 432110924.51575.0232.0-⨯⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧=⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧∆∆∆ 9）、求各杆的杆端内力{}F e{}[][]{}{}F T k F P e e e e +∆=单元①{}[][]{}{}⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧--=⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧----+⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⨯⨯-⎪⎪⎪⎭⎪⎪⎪⎬⎫⎪⎪⎪⎩⎪⎪⎪⎨⎧--------+∆=700.13193.24744.9492.5193.14744.9833.050833.05010924.51575.0232.000010422.258.3706.128.3708.376.7508.376.7500042000042006.128.3702.258.3708.376.7508.376.750004200004200＝①①①①F T k F P{}[][]{}{}⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧-=⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧+⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⨯⨯-⎪⎪⎪⎭⎪⎪⎪⎬⎫⎪⎪⎪⎩⎪⎪⎪⎨⎧--⎪⎪⎪⎭⎪⎪⎪⎬⎫⎪⎪⎪⎩⎪⎪⎪⎨⎧--------+∆=455.6452.19150.24997.12452.19150.2400000010000924.51575.0232.010421000010000100000001000000010000102.258.3706.128.3708.376.7508.376.7500042000042006.128.3702.258.3708.376.7508.376.750004200004200＝②②②②F T kF P{}[][]{}{}⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧--=⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧+⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⨯⨯-⎪⎪⎪⎭⎪⎪⎪⎬⎫⎪⎪⎪⎩⎪⎪⎪⎨⎧--------+∆=760.6062.20744.9302.13062.20744.900000010000924.51575.0232.010422.258.3706.128.3708.376.7508.376.7500042000042006.128.3702.258.3708.376.7508.376.750004200004200＝③③③③F T k F P结构动力学作业答案1、求图示结构的自振频率。

院（系） 学号 姓名 .密封线内不要答题 密封……………………………………………………………………………………………………………………………………………………结构力学试题答案汇总结构力学课程试题 ( B )卷考 试 成 绩题号 一二三四成绩得分一、选择题(每小题3分,共18分)1. 图 示 体 系 的 几 何 组 成 为 ： （ ） A. 几 何 不 变 ， 无 多 余 联 系 ； B. 几 何 不 变 ， 有 多 余 联 系 ； C. 瞬变 ； D. 常 变 。

2. 静 定 结 构 在 支 座 移 动 时 ， 会 产 生 ： （ ）A. 内 力 ；B. 应 力 ；C. 刚 体 位 移 ；D. 变 形 。

3. 在 径 向 均 布 荷 载 作 用 下 ， 三 铰 拱 的 合 理 轴 线 为： （ ）A ．圆 弧 线 ；B ．抛 物 线 ；C ．悬 链 线 ；D ．正 弦 曲 线 。

4. 图 示 桁 架 的 零 杆 数 目 为 ： （ ）A. 6；B. 7；C. 8；D. 9。

5. 图 a 结构的最后弯矩图为：（）A．图 b； B．图 c ； C．图 d ； D．都不对。

6. 力法方程是沿基本未知量方向的：（）A．力的平衡方程；B．位移为零方程；C．位移协调方程； D．力的平衡及位移为零方程。

二、填空题（每题3分,共9分）1.从几何组成上讲，静定和超静定结构都是_________体系，前者_________多余约束而后者_____________多余约束。

2. 图 b 是图 a 结构 ________ 截面的 _______ 影响线。

3. 图示结构 AB 杆 B 端的转动刚度为 ________, 分配系数为________, 传递系数为 _____。

三、简答题（每题5分，共10分）1.静定结构内力分析情况与杆件截面的几何性质、材料物理性质是否相关？为什么？2.影响线横坐标和纵坐标的物理意义是什么？四、计算分析题，写出主要解题步骤(4小题,共63分)1.作图示体系的几何组成分析（说明理由），并求指定杆1和2的轴力。

结构力学试题答案结构力学是一门研究结构受力和变形规律的学科，对于工程领域的学生来说，掌握这门学科的知识至关重要。

以下是一套结构力学试题的答案及详细解析。

一、选择题1、关于静定结构的内力，下列说法正确的是（）A 内力与杆件的材料性质无关B 内力与杆件的截面形状无关C 内力与结构所受的荷载有关D 以上都对答案：D解析：静定结构的内力只与结构的几何形状、约束条件和所受荷载有关，而与杆件的材料性质和截面形状无关。

2、图示刚架，支座 A 发生竖向位移 a，支座 B 发生水平位移 b，不计杆件的轴向变形，利用单位荷载法求 C 点的竖向位移时，应在 C 点施加的单位力是（）A 竖向单位集中力B 水平单位集中力C 顺时针单位集中力偶D 逆时针单位集中力偶答案：A解析：要求 C 点的竖向位移，应在 C 点施加竖向单位集中力。

3、力法的基本未知量是（）A 多余约束力B 广义位移C 结点位移D 杆件内力答案：A解析：力法是以多余约束力为基本未知量，将超静定结构转化为静定结构进行分析。

二、填空题1、平面桁架在计算杆件内力时，通常采用__________法。

答案：节点法、截面法解析：节点法是依次取桁架的节点为研究对象，利用平衡条件求出杆件内力；截面法是用一截面截取桁架的一部分作为研究对象，利用平衡条件求出杆件内力。

2、梁在集中力作用处，剪力图发生__________，弯矩图发生__________。

答案：突变、转折解析：集中力会使剪力发生突变，弯矩发生转折。

3、结构的稳定性是指结构在__________作用下，保持其原有平衡状态的能力。

答案：微小干扰解析：稳定性指结构在微小干扰作用下不发生显著的变形或失去平衡。

三、计算题1、图示简支梁，受均布荷载 q 作用，跨度为 l ，求支座 A、B 的反力。

解：对整体进行受力分析，由平衡方程∑Fy ＝ 0 可得：RA ＋ RB ql ＝ 0 （1）对 A 点取矩，由∑MA ＝ 0 可得：RB × l ql × l/2 ＝ 0 （2）联立（1）（2）解得：RA ＝ ql/2 ，RB ＝ ql/22、用力法计算图示超静定梁，EI 为常数。

.系程工筑建名姓）系（院院学明三号学封⋯密⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯题⋯答⋯要⋯不⋯内⋯⋯线⋯封⋯密⋯结构力学试题答案汇总一、选择题 (每小题 3 分,共 18 分 )1.图示体系的几何组成为：（A）A.几何不变，无多余联系；B.几何不变，有多余联系；C.瞬变；D.常变。

（第 1题）（第4题）2.静定结构在支座移动时，会产生：（C）A.内力；B.应力；C.刚体位移；D.变形。

3.在径向均布荷载作用下，三铰拱的合理轴线为：（B）A．圆弧线；B．抛物线；C．悬链线；D．正弦曲线。

4.图示桁架的零杆数目为：（ D）A. 6；B.7；C.8；D.9 。

5.图 a 结构的最后弯矩图为：（ A ）A．图 b ； B ．图 c； C ．图 d； D ．都不对。

6.力法方程是沿基本未知量方向的：（ C）A．力的平衡方程；B．位移为零方程；C．位移协调方程；D．力的平衡及位移为零方程。

—1—二、填空题（每题3分,共 9分）1.从几何组成上讲，静定和超静定结构都是___几何不变____体系，前者___无__多余约束而后者____有___多余约束。

2.图b是图a结构___B__截面的__剪力__影响线。

3.图示结构AB杆B端的转动刚度为___i___,分配系数为____1/8 ____,传递系数为___-1__。

三、简答题（每题 5 分，共 10 分）1.静定结构内力分析情况与杆件截面的几何性质、材料物理性质是否相关？为什么？答：因为静定结构内力可仅由平衡方程求得，因此与杆件截面的几何性质无关，与材料物理性质也无关。

2.影响线横坐标和纵坐标的物理意义是什么？答：横坐标是单位移动荷载作用位置，纵坐标是单位移动荷载作用在此位置时物理量的影响系数值。

四、计算分析题，写出主要解题步骤(4 小题 ,共63 分)1.作图示体系的几何组成分析（说明理由），并求指定杆 1 和 2 的轴力。

结构力学相关知识考试题+答案一、单选题（共80题，每题1分，共80分）1、施工负责人负责（）及设备的管理A、消防人员B、车站人员C、作业区域D、施工人员正确答案：D2、（）是为乘客提供候车、下车和列车停靠的空间。

A、车控室B、站厅层公共区C、站台层D、出入口正确答案：C3、预留孔洞防水封堵由（）专业负责。

A、通信B、土建C、供电D、机电正确答案：B4、道床下积水导致道床起拱现场处置，完成现场处置恢复行车后，安排人员现场值守，并携带添乘仪每隔（）添乘一次。

A、15分钟B、半小时C、1小时D、1.5小时正确答案：C5、空间受力作用明显的区段，宜按（）结构进行分析。

A、平面B、剖面C、空间D、立面正确答案：C6、在测量结果中系统误差的产生原因不包括（）。

A、测量人员的读数误差B、仪器机构设计缺陷C、突然冲击D、测量时实际温度对标准温度的偏差正确答案：C7、地下结构的变形缝可分为伸缩缝和（）。

A、沉降缝B、抗震缝C、温度缝D、结构缝正确答案：A8、施工负责人落实施工人员（）要求，组织设置、撤除安全防护设施。

A、消防制度B、人身防护C、作业进度D、施工方案正确答案：B9、二级防水等级结构总湿渍面积不应大于总防水面积的（）。

A、4‰B、2‰C、5‰D、3‰正确答案：B10、附带安全认证及安全限制条件的软件升级施工方案是（）。

A、公司级B、分公司级C、集团级D、车间级正确答案：A11、土建结构专业新线验收，后浇带、变形缝、施工缝的防水效果不应有漏水点，（）有线漏和漏沙线，抽查防水治理情况。

A、不得B、局部C、可以D、少量正确答案：A12、土建结构专业新线验收，新线检查区间泵房每侧宜设置两根直径（）mm以上的排水管接入泵坑A、150B、200C、250D、300正确答案：C13、（）一般是两条及以上地铁线路的交汇站。

A、岛式站台车站B、侧式站台车站C、换乘车站D、明挖车站正确答案：C14、地铁车站按（）划分，可分为岛式站台车站、侧式站台车站和混合式站台车站。

结构力学相关知识考试题（附参考答案）一、单选题（共80题，每题1分，共80分）1、擅自存放易燃易爆品是（）红线。

A、维保B、行车C、通用D、客运正确答案：C2、施工负责人负责（）、恢复设备状态A、出清作业区域B、跟踪施工过程C、跟进技术方案D、检查工作进度正确答案：A3、地铁车站按功能划分，可分为一般车站和（）。

A、地下站B、地面站C、换乘车站D、高架站正确答案：C4、自然周为周期编制的计划，作为月计划的补充，未纳入月计划的周期性、日常维保作业及临时生产安排等施工，申报（）A、日补充计划B、月计划C、周计划D、临时补修计划正确答案：C5、疏散平台（）侵入限界。

A、允许B、可以C、不得D、应该正确答案：C6、（）负责区间疏散平台及其附属的扶手栏杆和钢楼梯等。

A、机电专业B、轨道专业C、轨道委外D、土建专业正确答案：D7、人员进入有气体灭火保护的房间内，应将气体灭火状态转为（）A、半自动B、常开C、手动D、自动正确答案：C8、运营期间，模板、混凝土掉块落至钢轨上，进入轨行区，申请利用行车间隔将异物（）A、取出B、放在疏散平台上C、固定D、破碎正确答案：A9、车站由（）、站台层、出入口、风道、风亭、应急疏散通道等组成。

A、站厅层B、COCCC、盾构D、OCC正确答案：A10、盾构区间由（）拼装而成，含有以下部件/构造：螺栓、注浆孔、嵌缝等。

A、预制混凝土管片B、预制混凝土衬砌C、现浇衬砌D、现浇混凝土管片正确答案：A11、黄色预警为单次监测变形值和总变形值或双控指标达到控制值的2/3，或双控指标之一达到控制值的（），而且有新的变化出现的情况。

A、0.7B、0.85C、0.9D、0.8正确答案：B12、轨行区在地面及以上时，可能会存在部分区域有抛物落物至区间影响行车安全的隐患，为消除隐患，一般会在该区域安装（）A、防抛落物棚B、支架C、接触网D、声屏障正确答案：A13、道床下积水导致道床起拱常用的工器具不包括（）A、水准仪+塔尺B、木塞C、注浆机D、环氧树脂正确答案：B14、区域应急抢险队伍原则上须满足“运营时间段分钟响应到位A、30B、20C、10D、40正确答案：A15、边坡挡墙日常巡检周期是（）。

第一届中南地区结构力学竞赛试题一．〔15分〕试分析图示刚夹，绘制其弯矩图。

二．〔10分〕试求图示桁架1、2杆的轴力N1F 和N 2F ，设各杆EA =常数。

m3m 3m第一题图 第二题图 三．〔12分〕试用力法求出图示梁C 处的弯矩值。

已知梁与C 支座间由间隙/600d l =。

四．〔6分〕试作出图示多跨静定梁A 支座的反力影响线〔4分〕，并求出在可任意间断布置的均布荷载q 作用下，该反力的最大值〔2分〕。

q第三题图 第四题图五．〔12分〕试利用位移法解图示刚架〔10分〕，并计算K 点的竖向位移〔5分〕六．〔12分〕试用力矩分配法求解图示结构C 支座发生沉降31/300∆=时的弯矩图〔9分〕，并求出B 节点的转角〔3分〕，各杆EI =常数。

第五题图 第六题图 七．〔14分〕试求解图示刚架的全部自振频率，各杆的EI =常数，忽略各杆的自身质量。

八．〔8分〕假设用矩阵位移法中的后处理法求解图示刚架，杆上箭头表示局部坐标系x 轴，设各杆E 、A 、I 均相同，试答复：〔1〕②单元刚度矩阵中第2行第6列元素值是多少？〔4分〕〔2〕该元素被送到总刚中第几行第几列？〔4分〕九．〔8分〕试分析图示结构体系的失稳临界荷载Pcr F 。

2ll 60DxyP第七题图 第八题图 第九题图第二届中南地区结构力学竞赛试题一．(14分)试分析图示刚架，并绘制其弯矩图和剪力图。

二．〔12分〕试分析图示结构的几何组成〔说明理由〕，并求出指定杆1和2的轴力N1F 和N 2F 。

三．〔7分〕试求图示刚架K 截面的竖向位移，各杆EI =常数。

aa第一题图 第二题图 第三题图 四．〔9分〕试求图示梁在M =1移动荷载作用下A M 影响线在A 、B 、C 三个截面的竖标。

五．〔10分〕图示刚架假设A 支座向左水平位移a 并顺时针转动θ，B 支座向下沉陷b ，取力法基本体系如右图，则力法方程中常数项2P ∆= ；1c ∆= ；1∆= ；2∆= 。
