1980西安坐标--1980年国家大地坐标系我国最初覆盖全国的坐标系是1954年北京坐标系，采用了克拉索夫椭球元素（a=6378245ｍ，α=1/298.3）。

1954年北京坐标系的建立方法是，依照1953年我国东北边境内若干三角点与前苏联境内的大地控制网联接，将其坐标延伸到我国，并在北京市建立了名义上的坐标原点，并定名为1954年北京坐标系。

以后经分区域局部平差，扩展、加密而遍及全国。

因此，1954年北京坐标系，实际上是前苏联1942年坐标系，原点不在北京，而在前苏联的普尔科沃。

几十年来，我国按1954年北京坐标系建立了全国大地控制网，完成了覆盖全国的各种比例尺地形图，满足了经济、国防建设的需要。

由于各种原因，1954年北京坐标系存在如下主要缺点和问题：（1）克拉索夫斯基椭球体长半轴（a=6378245ｍ）比1975年国际大地测量与地球物理联合会推荐的更精确地球椭球长半轴（a=63781 40ｍ）大105m；（2）1954年北京坐标系所对应的参考椭球面与我国大地水准面存在着自西向东递增的系统性倾斜，高程异常（大地高与海拔高之差）最大为+65m（全国范围平均为29m），且出现在我国东部沿海经济发达地区。

（3）提供的大地点坐标，未经整体平差，是分级、分区域的局部平差结果。

使点位之间（特别是分别位于不同平差区域的点位）的兼容性较差，影响了坐标系本身的精度。

针对1954年北京坐标系的缺点和问题，1978年我国决定建立新的国家大地坐标系，该坐标系统取名为1980年国家大地坐标系。

大地坐标系原点设在处于我国中心位置的陕西省泾阳县永乐镇，它位于西安市西北方向约30km处，简称西安原点。

该坐标系的主要优点是：（1）地球椭球体元素，采用1975年国际大地测量与地球物理联合会推荐的更精确的参数，其中主要参数为：长半轴ａ=6378140m；短半轴ｂ=6356755.29；扁率α=1：298.257。

（2）椭球定位以我国范围高程异常值平方和最小为原则求解参数，椭球面与我国大地水准面获得了较好的吻合。

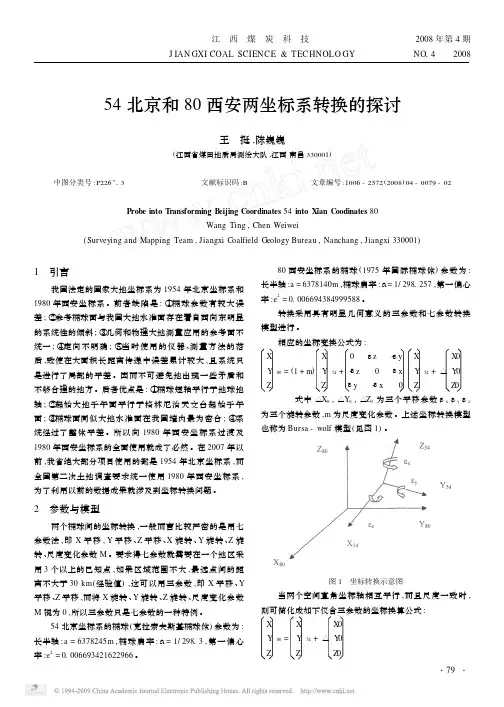

江　西　煤　炭　科　技2008年第4期 J IAN GXI COAL SCIENCE&TEC HNOLO GY NO14 2008 54北京和80西安两坐标系转换的探讨王　挺,陈巍巍(江西省煤田地质局测绘大队,江西南昌330001)中图分类号:P226+13 文献标识码:B文章编号:1006-2572(2008)04-0079-02Probe into T ransforming B eijing Coordinates54into Xi’an Coodinates80Wang Ting,Chen Weiwei(Surveying and Mapping Team,Jiangxi Coalfield G eology Bureau,Nanchang,Jiangxi330001)1　引言我国法定的国家大地坐标系为1954年北京坐标系和1980年西安坐标系。

前者缺陷是:①椭球参数有较大误差;②参考椭球面与我国大地水准面存在着自西向东明显的系统性的倾斜;③几何和物理大地测量应用的参考面不统一;④定向不明确;⑤当时使用的仪器、测量方法的落后,致使在大面积长距离传递中误差累计较大,且系统只是进行了局部的平差。

因而不可避免地出现一些矛盾和不够合理的地方。

后者优点是:①椭球短轴平行于地球地轴;②起始大地子午面平行于格林尼治天文台起始子午面;③椭球面同似大地水准面在我国境内最为密合;④系统经过了整体平差。

所以向1980年西安坐标系过渡及1980年西安坐标系的全面使用就成了必然。

在2007年以前,我省绝大部分项目使用的都是1954年北京坐标系,而全国第二次土地调查要求统一使用1980年西安坐标系,为了利用以前的数据成果就涉及到坐标转换问题。

2　参数与模型两个椭球间的坐标转换,一般而言比较严密的是用七参数法,即X平移,Y平移、Z平移、X旋转、Y旋转、Z旋转、尺度变化参数M。

要求得七参数就需要在一个地区采用3个以上的已知点,如果区域范围不大,最远点间的距离不大于30km(经验值),这可以用三参数,即X平移、Y 平移、Z平移,而将X旋转、Y旋转、Z旋转、尺度变化参数M视为0,所以三参数只是七参数的一种特例。

【西安80坐标】转【国家2000坐标】，如何操作？应用ArcGIS和COORD软件进行坐标七参数转换的方法一、数据参数注意事项1.我们使用的测绘数据，例如：X 2835697.754 X为纬度（7位数）Y 613544.641 Y为经度（6位数）如果是：X 2835697.754 X为纬度（7位数）Y 36613544.641 Y为经度带了带号36 （8位数）2. 在ArcGIS中的X、Y要和测绘数据的X、Y相反过来，因此在生成点的数据的时候一定要注意。

3. 在COORD软件中的X、Y和测绘数据的X、Y一样。

4. 在ArcGIS中七参数的坐标：平移参数单位是米，旋转参数单位是秒、尺度参数的单位是百万。

5. 在COORD软件中，七参数的坐标：平移参数单位是米，旋转参数单位是弧度。

6. 因此为了把COORD中的七参数导入ArcGIS中必须进行七参数的坐标转换。

二、80坐标转国家2000坐标步骤1. 打开COORD软件COORD软件里没有国家2000坐标系椭球，需要在椭球管理中添加CGCS2000。

长半径、扁率和ArcGIS中相关参数保持一致。

2.设置——地图投影——设置中央子午线。

本例中央子午线为102：00：00.0000003.设置——计算七参数。

选择源坐标椭球：国家80。

目标坐标椭球：cgcs2000（前面添加的椭球）。

源坐标使用经纬度格式，目标坐标使用不带带号的平面坐标。

没有高程信息时，可以使用不带高程值的坐标计算参数。

西安80是参心坐标系，国家2000是地心坐标系，两种不同类型的坐标系之间的转化需要使用布尔莎七参数。

选择模型：布尔莎，计算，可得到七参数。

这里注意：平移参数单位是米，旋转参数单位是弧度。

不可在arcgis中直接使用。

4. 计算出来的七参数，在excel表中进行单位转换。

旋转参数的单位是弧度,转为秒: 2π= 360°，1rad=57.32°因此1弧度=57.32*3600秒尺度*1000000=ArcGIS 尺度。

“2000坐标”成了标配，你还不懂坐标系定义和转换？（含西安80WGS84转2000实操）国⼟空间规划明确要求“统⼀采⽤2000国家⼤地坐系”和“1985年国家⾼程基准”作为空间定位基础，可是很多时候我们拿到的数据坐标并不是“2000国家⼤地坐标系”，需要进⾏坐标转换，这可就犯了难？其实不只是国⼟空间规划，其他需要应⽤ArcGIS的⾏业同理——坐标系统是GIS数据重要的数学基础，⽤于表⽰地理要素、图像和观测结果的参照系统，坐标系统的定义能够保证地理数据在软件中正确的显⽰其位置、⽅向和距离，缺少坐标系统的GIS数据是不完善的。

本课，我们来学习下ArcGIS中坐标定义与转换的相关知识。

Part 1ArcGIS中的坐标系统ArcGIS中预定义了两套坐标系统，地理坐标系（Geographic coordinate system）和投影坐标系（Projectedcoordinate system）。

1地理坐标系地理坐标系 (GCS) 使⽤三维球⾯来定义地球上的位置。

GCS中的重要参数包括⾓度测量单位、本初⼦午线和基准⾯（基于旋转椭球体）。

地理坐标系统中⽤经纬度来确定球⾯上的点位，经度和纬度是从地⼼到地球表⾯上某点的测量⾓。

球⾯系统中的⽔平线是等纬度线或纬线，垂直线是等经度线或经线。

这些线包络着地球，构成了⼀个称为经纬⽹的格⽹化⽹络。

那么问题来了，经纬度是啥呢？GCS中经度和纬度值以⼗进制度为单位或以度、分和秒 (DMS) 为单位进⾏测量。

纬度值相对于⾚道进⾏测量，其范围是 -90°（南极点）到 90°（北极点）。

经度值相对于本初⼦午线进⾏测量。

其范围是 -180°（向西⾏进时）到180°（向东⾏进时）。

常⽤的坐标系都有哪些？ArcGIS中，中国常⽤的坐标系统为GCS_Beijing_1954（Krasovsky_1940）GCS_Xian_1980（IAG_75）GCS_WGS_1984（WGS_1984）GCS_CN_2000（CN_2000）2投影坐标系投影坐标系是个啥？将球⾯坐标转化为平⾯坐标的过程称为投影。
