隧道炉配置方案范文1.引言隧道炉是一种常见的工业炉，广泛用于热处理、燃烧和烘干等工艺。

隧道炉的配置方案包括炉体结构、燃料选择、燃烧系统、控制系统等多个方面。

本文将详细介绍隧道炉配置方案的相关内容。

2.炉体结构隧道炉的炉体结构需要考虑工艺要求和生产规模等因素。

常见的炉体结构有单室式、多室式和组合式等。

单室式炉体结构适用于单一工艺需求，生产规模小且需求稳定的场合。

多室式炉体结构适用于多种工艺需求，每个炉室可分别设置不同工艺参数，生产规模相对较大的场合。

组合式炉体结构是单室式和多室式的结合，可根据实际需求组合不同的炉室，灵活性较高。

3.燃料选择隧道炉的燃料选择需要考虑能源成本、环境影响和工艺要求等因素。

常见的燃料有天然气、液化气、柴油和煤炭等。

天然气和液化气是清洁、高效的燃料，适用于要求清洁热处理的工艺。

柴油是广泛使用的燃料，价格适中，适用于大部分工艺。

煤炭是廉价的燃料，但燃烧过程中产生的污染物较多，需考虑环境排放要求。

4.燃烧系统隧道炉的燃烧系统包括燃烧器、风机和燃烧控制装置等。

燃烧器的选择应考虑燃料类型、燃烧效率和工艺要求等因素。

常见的燃烧器有切割式、喷雾式和回转式等。

切割式燃烧器适用于煤炭等固体燃料，喷雾式燃烧器适用于液体燃料，回转式燃烧器适用于天然气等气体燃料。

风机用于提供燃料燃烧所需的氧气和烟气排放。

燃烧控制装置用于调节燃料供给和风量，保证燃烧过程的稳定性和安全性。

5.控制系统隧道炉的控制系统包括温度控制、时间控制和安全控制等。

温度控制是隧道炉最关键的控制要求之一，可采用PID控制方式，根据工艺要求设定温度上下限和控制精度。

时间控制主要用于控制炉膛加热和保温时间，可根据工艺要求设定时间参数。

安全控制包括燃气泄漏报警、炉门打开报警和停电保护等功能，以确保人员和设备的安全。

6.其他配置除了上述的炉体结构、燃料选择、燃烧系统和控制系统外，隧道炉的配置还包括炉膛衬底、热交换器、炉门和排烟系统等。

炉膛衬底应选用高温耐磨材料，以延长炉膛使用寿命。

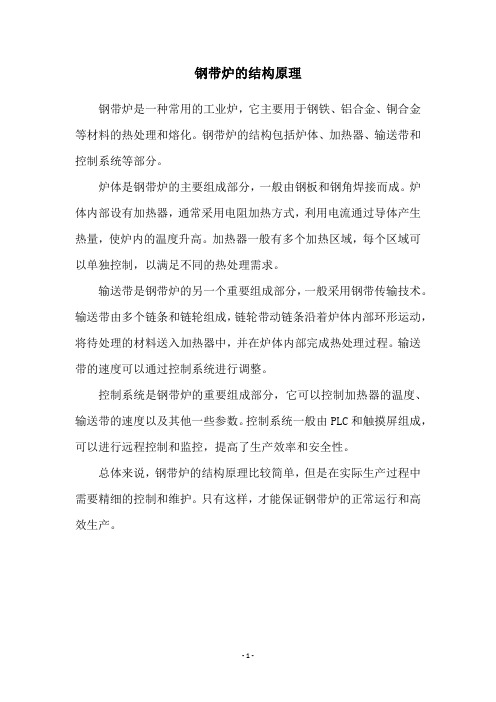

钢带炉的结构原理
钢带炉是一种常用的工业炉，它主要用于钢铁、铝合金、铜合金等材料的热处理和熔化。

钢带炉的结构包括炉体、加热器、输送带和控制系统等部分。

炉体是钢带炉的主要组成部分，一般由钢板和钢角焊接而成。

炉体内部设有加热器，通常采用电阻加热方式，利用电流通过导体产生热量，使炉内的温度升高。

加热器一般有多个加热区域，每个区域可以单独控制，以满足不同的热处理需求。

输送带是钢带炉的另一个重要组成部分，一般采用钢带传输技术。

输送带由多个链条和链轮组成，链轮带动链条沿着炉体内部环形运动，将待处理的材料送入加热器中，并在炉体内部完成热处理过程。

输送带的速度可以通过控制系统进行调整。

控制系统是钢带炉的重要组成部分，它可以控制加热器的温度、输送带的速度以及其他一些参数。

控制系统一般由PLC和触摸屏组成，可以进行远程控制和监控，提高了生产效率和安全性。

总体来说，钢带炉的结构原理比较简单，但是在实际生产过程中需要精细的控制和维护。

只有这样，才能保证钢带炉的正常运行和高效生产。

- 1 -。

加热炉类型和结构类型加热炉是将物料或工件加热的设备。

按热源划分有燃料加热炉、电阻加热炉、感应加热炉、微波加热炉等。

应用遍及石油、化工、冶金、机械、热处理、表面处理、建材、电子、材料、轻工、日化、制药等诸多行业领域。

以下介绍的是冶金行业中常见的几种加热炉。

在冶金工业中，加热炉习惯上是指把金属加热到轧制成锻造温度的工业炉，包括有连续加热炉和室式加热炉等。

金属热处理用的加热炉另称为热处理炉。

初轧前加热钢锭或使钢锭内部温度均匀的炉子称为均热炉。

广义而言，加热炉也包括均热炉和热处理炉。

连续加热炉广义来说，包括推钢式炉、步进式炉、转底式炉、分室式炉等连续加热炉,但习惯上常指推钢式炉。

连续加热炉多数用于轧制前加热金属料坯，少数用于锻造和热处理。

主要特点是：料坯在炉内依轧制的节奏连续运动，炉气在炉内也连续流动；一般情况，在炉料的断面尺寸、品种和产量不变的情况下，炉子各部分的温度和炉中金属料的温度基本上不随时间变化而仅沿炉子长度变化。

按炉温分布，炉膛沿长度方向分为预热段、加热段和均热段；进料端炉温较低为预热段，其作用在于利用炉气热量，以提高炉子的热效率。

加热段为主要供热段，炉气温度较高，以利于实现快速加热。

均热段位于出料端，炉气温度与金属料温度差别很小，保证出炉料坯的断面温度均匀。

用于加热小断面料坯的炉子只有预热段和加热段。

习惯上还按炉内安装烧嘴的供热带划分炉段，依供热带的数目把炉子称为一段式、二段式，以至五段式、六段式等。

50～60年代，由于轧机能力加大，而推钢式炉的长度受到推钢长度的限制不能太长，所以开始在进料端增加供热带，取消不供热的预热段，以提高单位炉底面积的生产率。

用这种炉子加热板坯，炉底的单位面积产量达900～1000公斤／（米2·时），热耗约为(0.5～0.65)×106千卡／吨。

70年代以来，由于节能需要，又由于新兴的步进式炉允许增加炉子长度，所以又增设不供热的预热段,最佳的炉底单位面积产量在600～650公斤/(米2·时),热耗约为(0.3～0.5)×106千卡/吨。

工业炉的结构及其要素工业炉作为现代工业生产的重要设备之一，广泛应用于钢铁冶炼、有色金属冶炼、化学工业、电力等领域。

炉体结构和燃烧装置是工业炉的两个重要要素，它们影响着炉子的热效率、使用寿命和安全性。

本文将从这两个方面论述工业炉的结构及其要素。

炉体结构炉体结构是指工业炉的主体结构，它是载荷的主要承载体，必须具有足够的强度和稳定性。

根据炉子的使用环境和生产要求，炉体结构可以分为各种不同的类型。

1. 钢制炉体钢制炉体是常见的一种工业炉体结构，它不仅可以适应高温和突变的载荷，而且可以有效地抵抗大气腐蚀和化学腐蚀。

钢制炉体的制造工艺成熟，可以实现工厂化加工和批量生产。

2. 耐火砖炉体耐火砖炉体是由各种不同材质的耐火砖组合而成的结构，它主要用于制造高温熔融炉、窑和熔体反应釜等。

耐火砖炉体有很好的保温和热传递能力，可以满足各种高温工业加热需要。

3. 炉膛和炉盖炉膛和炉盖是炉体结构中重要的组成部分。

炉膛是放置炉内物料的空间，它必须具有足够的强度和耐热性，以及适当的规格和形状。

炉盖则是炉子的顶部，通常由钢板和耐火材料组成，它必须能够承受高温和气压。

燃烧装置燃烧装置是工业炉的火焰发生器，它对炉子的热效率、能源消耗和环境污染有着重要的影响。

燃烧装置通常包括燃料供应系统、点火装置、风机、燃烧室和废气处理器等组成部分。

1. 燃料供应系统燃料供应系统是燃烧装置的核心部分，它主要负责将燃料输送到燃烧室中，并且保证燃料的均匀分配。

燃料供应系统通常包括传送带、喂料设备和燃料储存器等组成部分。

2. 点火装置点火装置是燃烧装置的起动装置，它主要用于引燃燃料和预热炉子。

点火装置有很多种类型，比如电子点火、气体点火和火柴点火等。

3. 风机风机是燃烧室的气源装置，它主要提供燃烧所需的空气和氧气。

风机的类型和大小因炉子的需求而异，通常为离心式或轴流式。

4. 燃烧室燃烧室是燃烧装置的主要部分，它是燃料燃烧和热能释放的场所。

燃烧室的尺寸和形状因炉子的需求而异，它必须具有高效的混合和燃烧能力。

工业炉的炉膛结构及其要素工业炉是工业生产中必不可少的设备之一。

根据所需的加热方式、温度范围、生产量等要素，工业炉的种类多样化。

其中炉膛结构及其要素是决定工业炉性能的重要因素之一。

本文将结合实际工业应用，分析工业炉的炉膛结构及其要素。

一、炉膛结构炉膛是工业炉内设的容器，用于加热物料。

炉膛结构直接影响炉膛的使用寿命、热效率和温度均匀性。

工业炉的炉膛结构可分为以下几种：1.矩形炉膛：矩形炉膛结构简单，施工方便，实用性较高。

但由于矩形结构存在内角，容易形成热量极不均匀的角部。

同时角部容易积灰、积渣，影响炉膛的清洁度。

因此矩形炉膛结构在许多领域中已经被替代。

2.圆筒形炉膛：圆筒形炉膛结构较为复杂，但由于其圆弧形状的特点，使得热量分布较为均匀，避免了内角的存在。

圆筒形炉膛的弧形能加强炉壁的承受能力，相较于矩形炉膛寿命更长。

3.特殊形状炉膛：根据实际需求，在某些领域中，人们也会设计一些特殊形状的炉膛，例如：平底圆弧形和梯形炉膛等。

这些炉膛都具有其独特的特点，在一些特殊的工艺领域广泛应用。

二、炉膛要素炉膛要素的好坏直接影响着工业炉的使用寿命和效率。

以下是炉膛要素的详细说明：1.炉壁：炉壁是工业炉中最关键的部分之一。

炉壁材料通常采用耐高温、耐磨损、耐化学腐蚀等高性能材料。

常用的炉壁材料有钢板、陶瓷、耐火材料等。

炉壁的厚度及材料的选择直接影响炉膛使用寿命和散热效果。

2.隔热层：工业炉需要在工作温度下运行，隔热层的作用就是隔绝炉膛的高温热量对外传递。

隔热材料需要具备较高的绝缘性能和耐高温性能。

不同的工业炉选用的隔热材料也不同，常用隔热材料有陶瓷纤维、耐火板、硅酸盐板等。

3.热工控制：炉膛内的温度控制至关重要。

在炉膛内部，布置有热电偶、热电阻和温度计等测量装置，以实时监测炉膛中的温度数据。

通过开闭调节炉膛的加热功率或气流量等参数来调整炉膛内温度。

这样可以使炉膛工作得更加自动化和智能化，提高工业炉的控制精度和效率。

4.气流与燃烧方式：燃烧方式和气流的流动方式是决定炉膛内物料加热效率的关键。

马弗炉的组成结构及工作原理马弗炉是一种常用的工业炉，由炉体、燃烧器、炉门、烟道和控制系统等组成。

1. 炉体：炉体通常由耐火材料制成，能承受高温。

它的外壳通常由钢板或其他金属材料制成，以保护炉体内部的结构。

2. 燃烧器：燃烧器是炉体内部的火源，用于产生高温。

根据不同的燃烧介质，燃烧器可以分为天然气燃烧器、液化石油气燃烧器、柴油燃烧器等。

3. 炉门：炉门用于打开和关闭炉体，使物料进出炉体。

炉门通常由金属材料制成，具有良好的密封性能，以减少能量损失和防止气体泄漏。

4. 烟道：烟道用于排出烟气和废气。

烟道连接在炉体的上部或侧面，将燃烧产生的烟气引导到排烟系统中。

5. 控制系统：控制系统主要用于控制炉内的温度、压力和气体流量等参数，以确保炉体能够正常运行并达到所需的加热效果。

控制系统通常包括温度传感器、压力传感器、流量控制阀等。

工作原理：马弗炉的工作原理是通过燃烧器产生高温气体，使炉体内部达到所需的温度，并将热量传递给待加热物料。

1. 点火和预热：首先，燃烧器被点火，并通过控制系统调节燃气的流量和混合比例，使燃气与空气混合燃烧产生高温燃烧气体。

燃烧气体从燃烧器进入炉体。

2. 加热过程：燃烧气体在炉体内部通过对流、辐射和传导的方式传递热量给待加热物料。

炉体的结构和形状以及物料的位置和布局会影响热量传递的效果。

物料在持续加热的过程中逐渐升温，直到达到所需的温度。

3. 冷却和降温：当物料达到所需的温度后，燃烧器可以调整燃气的流量和混合比例，或者关闭燃烧器，以停止加热过程。

炉体可以使用冷却系统进行降温，减少物料的温度。

总之，马弗炉通过燃烧燃气产生高温燃烧气体，并将热量传递给待加热物料，实现对物料的加热。

控制系统可以监测和调节炉体的温度和燃气流量等参数，以确保炉体能够稳定工作并满足加热要求。

atr炉结构形式摘要：一、ATR炉结构形式的概述1.ATR炉的定义和作用2.ATR炉结构形式的分类二、ATR炉的主要结构部件1.燃烧器2.辐射管3.对流管4.炉膛5.烟囱三、ATR炉的工作原理1.燃烧过程2.辐射传热过程3.对流传热过程四、ATR炉的结构形式的优缺点1.优点2.缺点五、ATR炉结构形式的改进和发展方向1.提高热效率2.减少污染排放3.节约能源正文：ATR炉，全称为空气预热炉，是一种工业炉，主要用于冶金、化工、建材等行业的物料加热处理。

ATR炉的结构形式多样，但其核心部分包括燃烧器、辐射管、对流管、炉膛和烟囱等。

燃烧器是ATR炉的重要组成部分，负责将燃料燃烧产生的热量传递给辐射管。

辐射管和对流管则是ATR炉中热量传递的主要通道，辐射管负责辐射传热，对流管负责对流传热。

炉膛是燃烧器、辐射管和对流管的载体，负责保护这些部件并使热量传递更加均匀。

烟囱则是ATR炉的排气通道，负责将燃烧产生的废气排出。

ATR炉的工作原理主要是通过燃烧器燃烧燃料，产生高温烟气，然后通过辐射管和对流管将热量传递给炉内物料。

在这个过程中，燃烧产生的热量先通过辐射管辐射传热，然后再通过对流管进行对流传热，使炉内物料得到充分加热。

ATR炉的结构形式有多种，每种结构形式都有其独特的优点和缺点。

例如，直焰式ATR炉热效率高，但污染排放量大；翼焰式ATR炉则污染排放量小，但热效率较低。

因此，针对不同的使用需求，选择合适的ATR炉结构形式是非常重要的。

随着科技的发展，ATR炉的结构形式也在不断改进和发展。

一方面，通过提高热效率，减少污染排放，节约能源，使ATR炉更加环保、节能；另一方面，通过改变炉膛结构，优化辐射管和对流管的设计，使ATR炉更加适应各种加热需求。

熔炼真空炉结构配置说明_熔炼真空炉工作原理潍坊盛阳工业炉专业生产熔炼真空炉，品质高、价格优。

熔炼真空炉是在真空条件下，利用中频感应加热原理，使金属熔化的真空冶炼成套设备。

适用于科研和生产部门对镍基及其特殊钢、合金、高温合金、稀土金属、活泼金属、铜及铜合金、储氢材料、钕铁硼、磁性材料等在真空或保护气氛下进行熔炼和浇铸。

来看一下熔炼真空炉结构配置说明和熔炼真空炉工作原理吧~#详情查看#【熔炼真空炉：价格】#详情查看#【熔炼真空炉：厂家】【熔炼真空炉工作原理】真空感应熔炼设备是利用感应熔炼技术，通过机械结构的配套，将原理实现在实际使用中。

设备通常利用电磁感应原理，将感应线圈，物料放入一个密闭的腔体内部，通过真空抽气系统将容器中的气体抽出，随后，利用电源使电流通过感应线圈，产生感应电动势并在物料内部形成涡流，发热量到达一定程度时，物料便开始熔化。

在熔化过程中，通过设备上的其他配套组件，实现功率控制，温度测定，真空度测定，补充加料等一系列操作，终通过坩埚翻转将液态金属浇注到模具中，形成成金属铸锭，完成冶炼。

真空感应熔炼设备主要结构包括以下几个部分：除了以上组成部分之外，真空熔炼炉还应配备有电源及控制系统和冷却系统，为设备熔化材料提供能量输入，并在关键部位提供一定的冷却，防止系统过热导致结构寿命降低甚至损坏。

对于特定工艺要求的感应熔炼设备，还有相关配套辅助部件，比如传动料车，开关炉门，离心浇注盘，观察窗等等，对于杂质较多的设备，还应配有气体的过滤系统等。

由此可见，一套完整的感应熔炼设备除了必要的组件之外，还可以根据具体的工艺要求，通过加入其他部件的辅助，实现不同的功能，为金属的制备提供便利的条件和实现方式。

熔炼真空炉是在真空条件下先通过感应加热熔化金属，再将液态金属浇筑在模具中得到金属铸锭的熔炼设备。

真空感应炉发展大约开始于1920年，主要用来冶炼镍铬合金。

直到次世界大战促进了真空技术的进步，使得熔炼真空炉的发展起来。
