综合制图的基本原则与方法30页PPT

对中符号
当对中符号处在标题栏范围内时，则伸入标题栏部分省略不画
对中符号的位置误差应不大于0.5mm
（2） 方向符号
当使用按国家标准规定预先印制好图框和标题栏格式的图 纸时，为了明确绘图与看图时图纸的方向，应在图纸的下边 对中符号处画出一个方向符号。
方向符号为等边三角形，用细实线绘制在图纸的下边对 中符号处，其中等边三角形的一个角指向正下方。
标注锥度符号时,锥度 符号的倾斜方向应与所标
注图形的倾斜方向一致.
8.2.3
椭圆的画法
连接AC，在AC 上取CE1=CE=OA-OC； 作AE1的中垂线与两轴分别交于点O1、 O2，再作其对称点O3 、O4；最后分别 以O1、O2、O3、O4为圆心，O1A、O2C、 O3 B、O4D为半径作圆弧，构成近似椭圆。

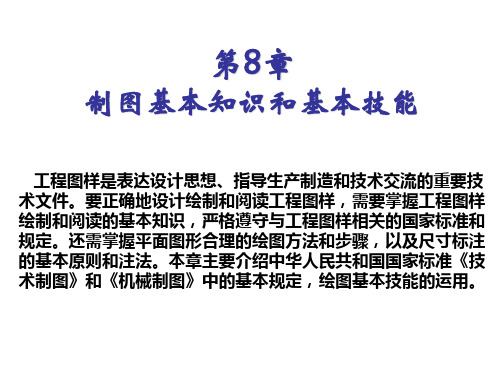

8.1 国家标准《技术制图》和《机械制图》的基本规定
8.1.1 图纸的幅面和格式（GB/T 14698-2008）
1、图纸幅面
表8-1 图纸基本幅面的尺寸
注意：必要时可以加长幅面。
2、图框格式
在图纸上，图框必须用粗实线画出，其格式分为留有装 订边和不留装订边。但同一产品的图样只能采用一种格式.
(1) 不留装订边
2
3）已知半径为R的圆弧内切连接两已知圆弧
（1） 以两半径之差为半径确定圆心 （2） 确定切点 （3） 画出连接圆弧
例： 已知半径为R的圆弧与R1内接，与R2外接
8.3 平面图形的尺寸及线段分析
平面图形是由若干线段（直线或圆弧）连接而成。而每 条线段都有各自的尺寸和位置关系。通过分析尺寸和线段间 的位置关系可确定先画哪些线段，后画哪些线段。
1. 指引线标注尺寸
1) 采用带箭头指引线标注尺寸

培训与指导
为相关人员提供制图标准的培训和指导，确保他们能够理解和掌 握标准要求。
建立沟通机制
建立有效的沟通机制，及时解决实施过程中遇到的问题和困难。
制图标准的监督与管理
定期检查与评估
定期对制图标准的实施情况进行检查和评估，确 保标准得到有效执行。
反馈与改进
根据检查结果和评估结果，及时反馈问题和不足， 提出改进措施和建议。
05
案例分析
案例一：某城市地图制图标准应用
总结词：成功应用
详细描述：某城市在地图制图方面，严格遵循国家制图标准，确保地图的准确性 、完整性和规范性。通过应用制图标准，该城市的地图质量得到了显著提升，为 城市规划、建设和管理工作提供了有力支持。
案例二：某企业产品制图标准实践
总结词：创新实践
详细描述：某企业在产品制图方面，结合自身特点和需求，制定了一套制图标准。该标准注重细节和 精度，确保产品图纸的质量和一致性。通过实践应用，该企业的产品制图水平得到了有效提升，提高 了生产效率和产品质量。
发展和完善。
02
制图标准内容
制图标准概述
定义
制图标准是规定地图制作 中使用的符号、颜色、文 字等要素的规范和准则。
目的
确保地图信息的准确性和 一致性，方便地图使用者 理解和使用。
分类
分为国家制图标准、行业 制图标准和地方制图标准。
制图符号与表示
符号定义
表示方法
地图上的符号是表示各种要素的图形、 标记或颜色。
对制图行业的建议与展望
加强人才培养
强调了培养具备专业技 能和创新精神的制图人 才的重要性，以及在高 校和培训机构中加强制 图教育的措施。
推进标准化工作
提出了进一步完善制图 标准体系、加强标准制 定和实施的建议，以及 鼓励企业和研究机构参 与标准化工作的措施。

多样化的表达方式 标准化的制图模板

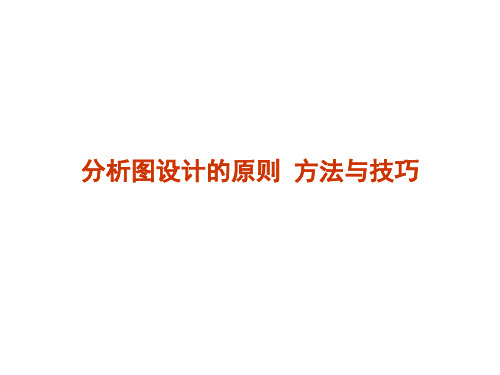

建筑分析图绘制原则方法与技巧培训 教材(PP T60页)
建筑分析图绘制原则方法与技巧培训 教材(PP T60页) 建筑分析图绘制原则方法与技巧培训 教材(PP T60页)
建筑分析图绘制原则方法与技巧培训 教材(PP T60页) 建筑分析图绘制原则方法与技巧培训 教材(PP T60页)
建筑分析图绘制原则方法与技巧培训 教材(PP T60页) 建筑分析图绘制原则方法与技巧培训 教材(PP T60页)
建筑分析图绘制原则方法与技巧培训 教材(PP T60页) 建筑分析图绘制原则方法与技巧培训 教材(PP T60页)
8 “剖面思维”论文插图
高水平的分析图绘制
建筑分析图绘制原则方法与技巧培训 教材(PP T60页)
方便，所见即所得，软件兼容性高。
Adobe Photoshop 成熟完善的位图编辑软件，易于做出各类效
果，但文件量较大，修改不方便。
Auto CAD 史上最强矢量绘图软件，精确，主要用于平面线条的
绘制，也可完成三维表现。
SketchUp 方便快速的三维建模软件，拥有出色的细部表现能力，
更可以为简单的体块模型塑造出类拔萃的空间效果。
4 抽象创造
对于图形元素的艺术加工 抽象化、几何化、符号化
5 图面效果
色彩搭配、线型、箭头等几何元素的选择
Before
After
Before
After
6 软件选择
恰当地选择绘图软件，增强图面效果，提高绘图效率
Adobe Illustrator 功能超强的矢量绘图软件，文件量小，修改
绘制分析图的一些技巧
1 加工底图 2 统一标准 3 虚实搭配 4 抽象创造 5 图面效果 6 软件选择

尺寸标注
第二节 基本体的尺寸标注
尺寸标注
一、立体的尺寸标注 立体的尺寸标注，一般只需注出反映其自身形状大小的定形尺寸。如图4-21所示，长方体需要标注它的长、 宽、高三个尺寸；圆柱和圆锥需要标注它的底圆直径和高度尺寸，并且一般都把这些尺寸注写在反映为非圆的 视图上；一个完整的球只需标注它的直径尺寸SΦ；对于正六棱柱，由于底面六边形的对边与对角距离有固定的 几何关系，因此只需标注它的高度尺寸和对边宽度，而对角尺寸则不需标注或标注后加上括号，作为读图和制 造时的参完整 所谓完整，就是指需要标注的尺寸既不能遗漏、也不能有重复，即每个尺寸在视图中只标注一次。换句话 说，对于一个给定的组合体，无论采取什么方法标注尺寸，其尺寸数量是一定的。在组合体三视图中，需标注 的尺寸包括：定形尺寸、定位尺寸和总体尺寸。 (1) 定形尺寸。确定组合体中各基本体形状大小的尺寸。由于各基本体的形状特征不同，因而其定形尺寸的 数量也各不相同，但同一类基本体的定形尺寸的数量是一定的。 (2) 定位尺寸。确定组合体中各基本体之间相对位置的尺寸。定位尺寸一般与组合体的尺寸基准相联系。一 般情况下，一个组合体往往有长、宽、高三个方向的尺寸基准，所以每个基本体也都应有三个方向的定位尺寸。 (3) 总体尺寸。用于表示组合体外形大小的尺寸，它一般包括组合体的总长、总宽和总高。总体尺寸是一类 很重要的尺寸。为了能知道组合体所占空间的大小，一般都需要标注总体尺寸。 如图4-30所示的组合体，采用了不同的组合方式进行了形体分析。在图4-30(a)中，形体Ⅰ有3个尺寸(内径、 外径、高)；形体Ⅱ 有4个尺寸(半径、宽、高和一个定位尺寸)，但半径尺寸与形体Ⅰ的外径尺寸重复，实际只需 标注3个尺寸；形体Ⅲ 有6个尺寸，由于其右端的两个直径尺寸与形体Ⅰ的内径、外径尺寸重复，故实际只需标

01
了解机器或部件的用途和结构特点。
02
03
识别零件之间的装配关系，明确各零件的作 用和功能。
注意技术要求和尺寸标注，了解机器或部件 的性能参数和制造要求。
04
通过比较装配图和其他视图，加深对机器或 部件结构的理解。
05 公差与配合知识
公差概念及分类
公差概念
01
公差是允许零件尺寸和几何参数的变动量，分为尺寸公差和形
02 基本视图与投影原理
三视图概念及关系
主视图
反映物体的长度和高度 ，是正立投影。
左视图
反映物体的宽度和高度 ，是斜立投影。
俯视图
反映物体的长度和宽度 ，是正立投影。
三视图之间的关系
主、俯视图长对正，主 、左视图高平齐，俯、 左视图宽相等。
投影原理及特性
投影原理
光线垂直于投影面时，在投影面上形成投影。
06 标准件与常用件知识
标准件种类及作用
螺栓
连接两个或多个零件，并保持 其相对位置。
螺母
与螺栓配合使用，将两个或多 个零件连接在一起。
销
用于定位和连接两个零件，也 可以用于安全锁定。
键
用于连接轴和轮毂，并传递扭 矩。
常用件种类及作用
齿轮
用于传递扭矩和改变运动方向。
弹簧
用于吸收冲击、减震、储存能量以及控制物 体的运动。
工程图样阅读实践
工程图样阅读是机械制图中的一项基本技能，通过对工程图样的阅读和 分析，可以帮助学生了解机器或部件的设计意图、制造要求和安装方法 。
在工程图样阅读实践中，学生需要掌握工程图样的阅读方法和技巧，了 解国家标准和规范的要求。
通过工程图样阅读实践，学生可以加深对机械制造工艺、材料选择等方 面的认识，提高对机械产品的理解和应用能力。

零件图作用
制造、检验零件的依据；进行技术交流的重要工 具。
零件图内容
一组视图、完整尺寸、技术要求、标题栏。
2024/1/26
19
零件结构类型及表达方法选择
轴套类零件
主要结构为回转体，常 采用主视图加断面图表
达。
2024/1/26
轮盘类零件
主要结构为扁平的盘形 或环形，常采用全剖视
图表达内部结构。
叉架类零件
典型电子设备工程制图案例
通过具体案例，如手机、电脑等电子设备的制图过程，拓展视野。
31
讨论：如何提高工程制图能力
掌握基本制图技能
熟练掌握视图表达、尺寸标注 、技术要求等基本制图技能。
2024/1/26
学习专业制图软件
学习使用AutoCAD、 SolidWorks等专业制图软件， 提高制图效率和质量。
2024/1/26
7
02
基本几何元素绘制方 法
2024/1/26
8
点、直线段和射线绘制
点的绘制
在绘图区域确定点的位置，使用 绘图工具中的“点”命令进行绘
制。
2024/1/26
直线段的绘制
确定直线段的起点和终点，使用“ 直线”命令进行绘制。可以通过输 入坐标值或捕捉屏幕上的点来确定 起点和终点。
射线的绘制
箱体类零件
结构复杂且不规则，需 采用多个基本视图和辅
助视图表达。
20
结构复杂，有空腔和壁 板，常采用全剖、半剖
或局部剖视图表达。
零件尺寸标注原则和方法
01
02
03
04
正确
符合国家标准规定，保证设计 要求。
完整
标注出制造和检验零件所需的 全部尺寸，不遗漏、不重复。

组合体的三视图
在运用形体分析法时一般应注意三点： (1) 要把复杂的组合体合理地分解为若干个基本形体，以有利于问题简单化。 (2) 要正确地分析各基本形体的形状、相对位置和组合形式，以便于分析两形体表面之间的连接关系，正确 绘制其视图。 (3) 该方法只是假想地把组合体进行分解，形体仍是一个完整的组合体，而不是产生了多个形体。 2. 线面分析法 线面分析法，就是在运用形体分析法的基础上，对组合体中一些比较复杂的局部，结合线、面分析，如分 析形体的表面形状、面与面的相对位置、表面之间的交线等，来帮助想象出该组合体的完整形状。 每一个视图都是由图线(粗实线或虚线)和由图线围成的封闭线框组成的。进行线面分析，实质上就是分析视 图中一些图线和线框的含义。搞清这些图线和线框的含义，对画图和读图是很有帮助的。 (1) 图线的含义。视图中的每条图线，可能是下面的三种情况之一：① 组合体上平面或曲面的积聚性；② 组合体上两个面的交线；③ 组合体上曲面的转向轮廓线。
组合体的三视图
2. 选择主视图 该支座的摆放位置如图3-18(a)所示，其符合自然位置原则。 图3-19是支座从前后左右四个不同方向观察得到的视图。应用实体原则可以发现，“A”向视图优于“C” 向视图，“B”向视图优于“D”向视图；再针对“A”向视图和“B”向视图，使用特征原则和实体原则进行分 析比较：如果把“A”向作为主视图，其左视图为“B”向视图；如果把“B”向作为主视图，其左视图为“D” 向视图。因此应当选择“A”向视图作为支座的主视图。主视图确定后，其他视图也随之确定。
组合体的三视图
第一节 概述 第二节 画组合体三视图 第三节 读组合体三视图
组合体的三视图
第一节 概 述
组合体的三视图
一、组合体的组合形式 既然组合体是由若干个基本体按照一定的方式方法组合而成的，那么，在绘制或阅读组合体视图时就必须 分析和研究组合体的组合形式。组合体的组合形式分为叠加和挖切两大类，如图3-1所示。

位移 为保持地图上各要素相互关系的正确对比，当主
要的要素占据了准确的位置以后，相邻位置的要素不得不局 部位移。
合并 合并同类地物的碎部，以反映地物的主要结构特征。
分割 这种方法主要存在于不太重要的面状图形的拆分。
例如林间的防火道和鱼塘的堤埂，采取将面积图形适当示意 性分割的方式有利于地物特征的表达。
•比例尺影响地图概 的数量和质量特征
• 3 制图区域的地理特征
区域的自然和经济条件，同样的地理事物在不 同地区具有不同意义，因而影响对区域的表达。
• 4 数据质量
地图概括是以空间数据为基础，数据的种类、 特点及质量直接影响地图概括的质量。 空间数据：包括图表、影像、统计数据和文字 资料。 四种表现形式： 天文、大地、GPS数据 —— 数字 遥感图像和地图资料 现势资料 各种专题编图资料3
（2）河流的图形概括 概括河流的图形，目的在于舍弃小的弯曲，突出弯 曲的类型，保持各河段曲折对比关系。 ① 河流弯曲的形状 ② 概括河流弯曲的基本原则 保持弯曲的基本形状 保持不同河段弯曲程度的对比 保持河流长度不过分缩短 （3）真形河流的图形概括 ①表示主流和叉流的相对宽度以及河床拓宽和收缩 的情况 ② 河心岛单独存在时，只能取舍，不能合并 ③ 保持河流中岛屿的固有特征
数量分级 分级越多，地图概括的程度越小。
等级合并
缩小，按数据的质量和数量特征来合并等级，减小级数扩大级差, 缩小，按数据的质量和数量特征来合并等级，减小级数扩大级差,以 一个新点代替原分群。 一个新点代替原分群。
• 经过层次归类的空间数据，有明确的先后层次顺序，随着比例尺的 经过层次归类的空间数据，有明确的先后层次顺序，
分区选取
• 由于地 理位置的差 异，在同一 图幅范围内 进行定额选 取时要采取 不同的分类 标准。

容之间的转化。
用制图综合的方法解决缩小了、简化了地
图模型与实地复杂的现实之间的矛盾，实现
资料地图内容到新编地图内容之间的转化，
在编绘作业中就是要实现地图内容的：
① 详细性与清晰性的对立统一； ② 几何精确性与地理适应性的对立统一
怎样解决缩小了、简化了地图模型与实
地复杂的现实之间的矛盾，即实现上述两 个“对立统一”的呢？
示出来。
在某种比例尺地图上某地区 100个居民地全部表示情形
在已出版的地图上只表示 33个，约占实地的33%
在1:25万比例尺地图上某河 段36个弯曲全部表示的情形
为满足地图表示清晰性的要求 只表示19个弯曲，约占33%
沼泽类别的合并
由以上不难看出：
地图比例尺是编图时运用制图综 合方法必须考虑的一个重要条件。
用途相适应的主题，地图内容的选取
化简概括和关系处理，都是从其用途
要求出发的。
地图种类与内容的差异
政区图
地势图
同一地区不同用途的地图（捕鱼、交通）
二、地图比例尺
1︰5万 4cm2
1︰10万 1cm2
1︰25万 0.16cm2
1︰50万 0.04cm2
1︰100万 0.01cm2
实地1 km2在不同比例尺图上所占面积
影响符号最小尺寸设计的因素 视觉分辨能力； 印刷与绘制技术； 地物的意义和地理环境
地图表示方法:
受到地图载负量的影响，不同的表示 方法直接影响制图综合时对地图内容表示 的详细程度。
制图者:
• 地图概括是由地图的编绘者来完成的 • 地图概括是人们制作地图的一种主观过程 • 编绘者对客观事物的认识程度对制图概括起着决定性 作用，制图者决定着地图概括的质量 • 提高制图者的综合素质，是提高地图质量的重要保证
