电工电子学(含模拟实验)第三次作业

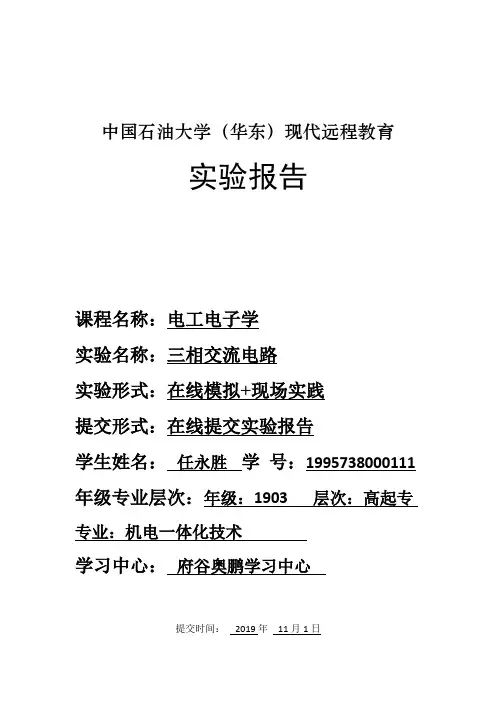

中国石油大学（华东）现代远程教育实验报告课程名称：电工电子学实验名称：三相交流电路实验形式：在线模拟+现场实践提交形式：在线提交实验报告学生姓名：任永胜学号：1995738000111年级专业层次：年级：1903 层次：高起专专业：机电一体化技术学习中心：府谷奥鹏学习中心提交时间：2019年11月1日二、实验原理答： 1. 对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连接分为星形连接和三角形连接两种。

一般认为电源提供的是对称三相电压。

（1）星形连接的负载如图1所示：图1 星形连接的三相电路A、B、C表示电源端，N为电源的中性点（简称中点），N' 为负载的中性点。

无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流：（下标I表示线的变量，下标p表示相的变量）在四线制情况下，中线电流等于三个线电流的相量之和，即端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系：当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足：（2）三角形连接的负载如图2所示：其特点是相电压等于线电压：线电流和相电流之间的关系如下：当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流满足：2.不对称三相电路在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。

在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。

但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。

在三角形连接的电路中，如果负载不对称，负载的线、相电压仍然对称，但线、相电流不再对称。

如果三相电路其中一相或两相开路也属于不对称情况。

3.三相负载接线原则测量项目工作状态测量项目工作状态。

第3次作业一、作图题（本大题共30分，共2小题，每小题15分）1.试用相量图判定下图所示变压器的连接组别。

2,试用相量图判定下图所示变压器的连接组别。

二、计算题（本大题共30分，共3小题，每小题10分）1.一台他励直流电动机，P、= 30 kW, Ux=220V, I N= 158.5 A, n、= 1000 r/ min, R a = 0. 1 Q ,在额定负载转矩下，L = 0.8 T、，试求：（1）电抠外加电压降到180V时电动机的稳定转速；（2）磁通减弱到中=0.8中、时电动机的稳定转速。

2.一台他励直流电动机，Px= 17 kW,化=110V, I N = 185 A, n、= 1000 r / min, R L 0. 036 Q。

电动机最大允许电流为1. 81、，拖动L二0. 8T、负载电动运行时进行制动。

试求：（1）能耗制动、反接制动方法在制动开始瞬间的电磁转短各为多少？（2）能耗制动、反接制动方法在制动到n二0时的电磁转短各是多大？3.一台他励直流电动机，P、= 18kW, Ux =220V, I N = 94A, m = 1000 r/ min, R a = 0. 15 Q,在额定负载转矩下，试求：（1）欲使转速降至800 r / min稳定运行，电枢回路应串入多大电阻？（2）欲使转速降至800 r/min稳定运行，电抠电压应降为多少伏？（3）欲使转速升高至1100 r/min 定运行，弱磁系数中/中'应为多少？三、简答题（本大题共40分，共5小题，每小题8分）1.将变压器的二次绕组折算到一次绕组，假设变压器的变比大于1,则二次绕组电流的折算值将减小，这与“保持折算前后二次绕组的磁通势不变”矛盾吗？为什么？2.三相异步电动机的机械特性分为固有机械特性和人为机械特性。

降低序、定子回路串电阻、定子回路串电抗、转子串接对称电阻的人为机械特性，哪一种的最大电磁转矩不变？3.直流电动机的机械特性如图曲线1所示，负载特性如图曲线2所示，C点是否能够稳定运行？4.直流电动机降低电枢电压时，机械特性之硬度如何变化？5.三相鼠笼式异步电动机，为了改善电动机的启动性能，可以改变转子槽形, 利用“集肤效应”使起动时转子电阻增大，从而增大起动转矩并减小起动电流，在正常运行时转子电阻又能自动变小，基本上不影响运行性能。

江苏开放大学形成性考核作业学号姓名课程代码110033课程名称电工电子技术（专）评阅教师第三次任务共六次任务一、填空题（每小题3分，共30分）（1）稳压管是硅二极管，它工作在反向击穿状态。

（2）三极管的电流放大作用是用较小的基极电流控制较大的集电极电流。

（3）当温度升高后，半导体三极管的β将增大，穿透电流I CEO增大，U BE减小。

（4）负反馈放大电路可分为四种组态，分别是电压串联、电压并联、电流串联和电流并联。

（5）直接耦合放大电路存在的主要问题是零点漂移移，产生的主要原因环境温度的变化，解决的有效方法是采用差动放大电路。

（6）运算放大器是一个高放大倍数的直接耦合放大器，它的电压放大倍数很大，输入电阻很大，输出电阻很小，抑制零漂能力很强。

（7）集成运算放大器一般有输入级、输出级、中间级、和偏置电路等组成。

（8）运算放大器的运用可分为线性应用和非线性应用；信号运算属于运算放大器的线性应用，比较器属于运算放大器的非线性应用。

（9）将电网提供的交流电压转换为稳定的直流电压，一般需要变压、整流、滤波、稳压四个部分电路来实现。

（10）滤波电路通常由电感和电容元件组成。

二、判断题（每小题3分，共30分）（1）若反馈信号使净输入信号加强，则为正反馈。

（）（2）为了增加输入电阻，应采用电压负反馈。

（）（3）直流负反馈是指只存在于直接耦合放大电路中的负反馈。

（）（4）射极输出器既能放大电压，也能放大电流。

（）（5）运算放大器既能放大交流信号，又能放大直流信号。

（）（6）选择整流二极管主要考虑两个参数：反向击穿电压和正向平均电流。

（）（7）由于整流滤波电路的输出电压中仍存在交流分量，所以需要加稳压电路。

（）（8）金属导体只有自由电子参与导电，半导体中除自由电子外还有空穴参与导电。

（）（9）常温下，导体于半导体的导电能力一样强。

（）（10）搀杂半导体的导电特性于搀入的杂质元素及其浓度有关。

（）三、选择题（每小题4分，共40分）（1）二极管的正反向电阻都很小时，说明二极管（）。
