管道颜色及色环标识

实用文档之"附件1：厂区内、外部管道颜色规定"
1.1厂房内部管道颜色，见表1-1。

1.2 厂房外部管道
为了整体厂区的美观、协调和统一，对于本项目厂房外部的管道（包括管道及支架）采用统一的颜色，管道采用银灰色（B04），钢支架采用深豆绿色（G09），混凝土支架采用混凝土本色。

本项目厂房外部管道的涂装颜色详见表1－2。

厂房外部管道颜色表1-2
1.3 厂房外部管道标志范围
1.3.1 管道标志范围及位置，按表1-3实行。

1.3.2 色环的间隔一般为100m。

对小口径管道，工厂内不容易看清的部分36m左右作一个标志（可结合柱网的柱距而定）。

1.3.3 横穿道路的管道有二根以上时，可在最低一根管道上作高度标志。

1.3.4 管道色环、流向及流体标志。

1.3.4.1 Φ325mm以上的管道的色环、流向及流体，应按下列图例标志。

（见下页图所示）
（1）高炉煤气管道，按下图标志
（2）混合煤气管道，按下图标志
1.3.4.2 Φ273mm以下的管道的色环、流向及流体标志应按下列图例标志。

括号内的尺寸适用于室内。

（1）氮气管道，按下图标志
1.3.5 管道标志板
1.3.5.1 在50m左右能够明显看清的场所，标识可直接标在管道上。

1.3.5.2 如在小口径管道上直接标志不易看清，应设置标志板。

在标志板的两面都写上标志，标志板底色为白色，文字为黑色，周围用黑色和中黄色作条纹花边。

例如管底高度7.5m标高的管道，按下图标志。

地下室管道 颜色及标识 管理
工程设计部
2020.7.21
目录
管道颜色区分及标识 桥架颜色区分及标识 管道式样实例选取 机房式样实例选取
一、地下室供水、供暖、通风管道颜色区分及标识明确
序号 1 2 3 4 5 6 7 8 9
管道名称 管道颜色
自来水管道 蓝色
生活污水管道 黑色
消火栓管道 红色
喷淋管道
红色
雨水管道
灰色
压力排水管道 灰色
塑料管
本色
采暖管道
Байду номын сангаас
红色
送排风管道 白色
色环 黄色 黄色 黄色 黄色 黄色 黄色 本色 黄色 无
标识做法 文字标识、箭头 文字标识、箭头 文字标识、箭头 文字标识、箭头 文字标识、箭头 文字标识、箭头
本色 文字标识、箭头 文字标识、箭头
二、地下室供电桥架颜色区分及标识明确
序号 1 2 3
桥架名称 强电桥架 弱电桥架 自维桥架
桥架颜色 蓝色 黑色 红色
标识做法 文字标识 文字标识 文字标识
三、管道标识及色环图样实例：
四、机房标识及色环图样实例：
谢谢观 看

工业管道的基本识别色标识方法表
色环及识别符号的涂装要求
1、色环的间距应分布均匀，便于观察，一般在直管段上其间距以
5m 左右为宜。

色环的宽度可按管径大小来确定，外径（包括绝热层）在 150mm 以内，色环宽度为 70mm；外径在 300mm 以上者，色
环宽度为 100mm。

2、色环、流体名称或化学符号和箭头应涂刷在管道交叉点，阀门
和穿孔两侧的管道上，以及需要观察识别的部位。

3、输送的流体如果是双向流动的，应标出两个相反方向的箭头。

箭头一般涂成白色或黄色，底色浅者则涂成深色箭头。

4、当识别符号直接涂刷在外径小于 90mm 的管道上且不易识别时，可在所有需要识别的部位挂一标牌，标牌一般做成 250mm×150mm 的矩形。

标牌上应标明流体名称，标出介质流向。

注：1.在管道交叉处、阀门操作管道弯头处等，应在管道上标示介质流动方向箭头。

2.设备涂色一般可采用:暖气片、暖风机登用银白色；压缩空气储气罐用灰色；离子交换器用绿色或者灰色；加热器、热交换器等用红色；水箱用绿色。

3.考虑到企业现况，对室外的蒸汽管道（已采取保温措施）和煤气管道，管道交叉处，管道弯头处及阀门两处的管道，均能明显涂刷管长度 2m 的面色；在直管道上，每隔 50m 要明显涂刷长度 2m 的面色。

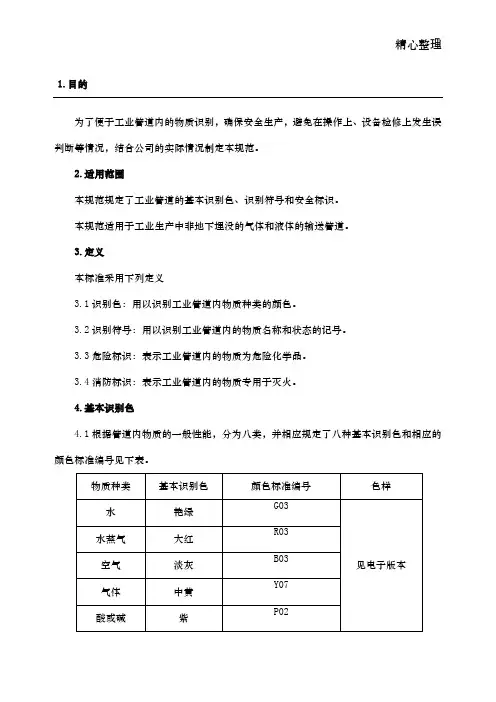

精心整理1.目的
为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围
4.2基本识别色标识方法
工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

求：
5.1 物质名称的标识
a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N
2、H
2
SO
4
、CH
3
OH。

5.2 物质流向的标识
5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双
向箭头表示。

5.2.2当基本识别色的标识方法采用4.2中d）和e）时，则标牌的指向就作为表示管道内的物质流向，如果管道内物质流向是双向的，则标牌指向应做成双向的。

5.3 物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。

5.4 5.1和5.3中的字母、数字的最小字体，以及5.2中箭头的最小外形尺寸，应
工业管道涂颜色和注字规定表
7.1对于采暖装置一律涂刷银漆，不注字。

7.2通风管道（塑料管除外）一律涂灰色。

7.3对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护罩时，均不涂色。

7.4对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色。

7.5对于保温涂沥青的防腐管道，均不涂色。
