第3章 射频功率放大器

射频功率放大器射频功率放大器(RF PA)是各种无线发射机的重要组成部分。

在发射机的前级电路中，调制振荡电路所产生的射频信号功率很小，需要经过一系列的放大一缓冲级、中间放大级、末级功率放大级，获得足够的射频功率以后，才能馈送到天线上辐射出去。

为了获得足够大的射频输出功率，必须采用射频功率放大器。

目录一、什么是射频功率放大器二、射频功率放大器技术指标三、射频功率放大器功能介绍四、射频功率放大器的工作原理五、射频放大器的芯片六、射频功率放大器的技术参数七、射频放大器的功率参数八、射频功率放大器组成结构九、射频功率放大器的种类正文一、什么是射频功率放大器射频功率放大器是发送设备的重要组成部分。

射频功率放大器的主要技术指标是输出功率与效率。

除此之外，输出中的谐波分量还应该尽可能地小，以避免对其他频道产生干扰。

射频功率放大器是对输出功率、激励电平、功耗、失真、效率、尺寸和重量等问题作综合考虑的电子电路。

在发射系统中，射频功率放大器输出功率的范围可以小至mW，大至数kW，但是这是指末级功率放大器的输出功率。

为了实现大功率输出，末前级就必须要有足够高的激励功率电平。

射频功率放大器的主要技术指标是输出功率与效率，是研究射频功率放大器的关键。

而对功率晶体管的要求，主要是考虑击穿电压、最大集电极电流和最大管耗等参数。

为了实现有效的能量传输，天线和放大器之间需要采用阻抗匹配网络。

二、射频功率放大器技术指标1、工作频率范围一般来讲，是指放大器的线性工作频率范围。

如果频率从DC开始，则认为放大器是直流放大器。

2、增益工作增益是衡量放大器放大能力的主要指标。

增益的定义是放大器输出端口传送到负载的功率与信号源实际传送到放大器输入端口的功率之比。

增益平坦度，是指在一定温度下，整个工作频带范围内放大器增益的变化范围，也是放大器的一个主要指标。

3、输出功率和1dB压缩点(P1dB)当输入功率超过一定量值后，晶体管的增益开始下降，最终结果是输出功率达到饱和。

电子工程中的射频功率放大器设计随着现代通信技术的快速发展，射频功率放大器作为核心器件之一，在无线通信、广播电视、雷达等领域扮演着至关重要的角色。

射频功率放大器的设计与制造对于提高通信质量、扩大通信范围、提高数据传输速率等方面有着至关重要的作用，因此，射频功率放大器设计已经成为了电子工程领域中的重要研究课题。

1.射频功率放大器的分类根据工作频率的不同，射频功率放大器可以分为低频、中频和高频三种类型。

其中，低频功率放大器工作频率在几千Hz至几十MHz范围内，主要用于音频、视频信号放大；中频功率放大器工作频率在200kHz至20MHz范围内，主要用于调幅、调频广播电视信号的放大；而高频功率放大器则工作在几百MHz至数GHz 的频段内，通常用于无线通信、雷达等领域。

2.射频功率放大器的工作原理射频功率放大器的核心部件是晶体管或管子，其工作原理主要分为两种：一种是双结二极管射频放大器工作原理，另一种是场效应管(FET)射频功放的工作原理。

双结二极管射频放大器工作原理：当正向电压施加在PN结时，电子从N区域向P区域移动，空穴从P区域向N区域移动，形成一个空间电荷区。

在一定交变电压下，空穴和电子受到吸引而脱离其原有的位置，在PN结的内部形成电子空穴对。

当外界施加的电压为正向电压时，二极管处于导通状态。

而当外界施加的电压为反向电压时，二极管处于截止状态。

场效应管(FET)射频功放工作原理：FET是一种由三个电极组成的器件：源极、栅极和漏极。

当两极之间施加一定的电压时，栅极处形成的电场会控制源极与漏极之间的电流，从而起到放大的作用。

3.射频功率放大器的设计要点射频功率放大器的设计比较复杂，需要考虑多个因素，包括负载匹配、反射损失、噪声系数、稳定性等。

负载匹配：负载匹配是射频功率放大器设计中最重要的一个因素。

在输出电路中使用抽头恩格尔特(EE)网络和共源共栅(SCR)网络可以实现在阻抗转换工作状态下的负载匹配。

反射损失：反射损失指的是由于负载与负载端反射的无用功率造成的损失。

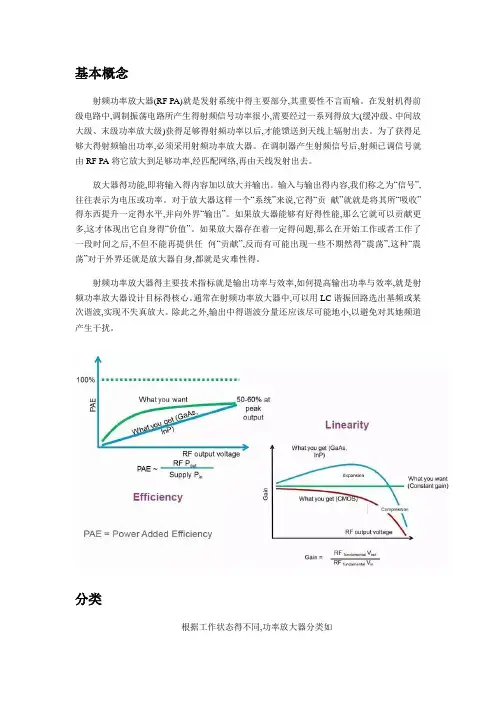

基本概念射频功率放大器(RF PA)就是发射系统中得主要部分,其重要性不言而喻。

在发射机得前级电路中,调制振荡电路所产生得射频信号功率很小,需要经过一系列得放大(缓冲级、中间放大级、末级功率放大级)获得足够得射频功率以后,才能馈送到天线上辐射出去。

为了获得足够大得射频输出功率,必须采用射频功率放大器。

在调制器产生射频信号后,射频已调信号就由RF PA将它放大到足够功率,经匹配网络,再由天线发射出去。

放大器得功能,即将输入得内容加以放大并输出。

输入与输出得内容,我们称之为“信号”,往往表示为电压或功率。

对于放大器这样一个“系统”来说,它得“贡献”就就是将其所“吸收”得东西提升一定得水平,并向外界“输出”。

如果放大器能够有好得性能,那么它就可以贡献更多,这才体现出它自身得“价值”。

如果放大器存在着一定得问题,那么在开始工作或者工作了一段时间之后,不但不能再提供任何“贡献”,反而有可能出现一些不期然得“震荡”,这种“震荡”对于外界还就是放大器自身,都就是灾难性得。

射频功率放大器得主要技术指标就是输出功率与效率,如何提高输出功率与效率,就是射频功率放大器设计目标得核心。

通常在射频功率放大器中,可以用LC谐振回路选出基频或某次谐波,实现不失真放大。

除此之外,输出中得谐波分量还应该尽可能地小,以避免对其她频道产生干扰。

分类根据工作状态得不同,功率放大器分类如下:传统线性功率放大器得工作频率很高,但相对频带较窄,射频功率放大器一般都采用选频网络作为负载回路。

射频功率放大器可以按照电流导通角得不同,分为甲(A)、乙(B)、丙(C)三类工作状态。

甲类放大器电流得导通角为360°,适用于小信号低功率放大,乙类放大器电流得导通角等于180°,丙类放大器电流得导通角则小于180°。

乙类与丙类都适用于大功率工作状态,丙类工作状态得输出功率与效率就是三种工作状态中最高得。

射频功率放大器大多工作于丙类,但丙类放大器得电流波形失真太大,只能用于采用调谐回路作为负载谐振功率放大。

射频功率放大器的工作原理解析射频功率放大器是一种将低功率射频信号放大到较高功率的电子器件。

它在无线通信、雷达、卫星通信等领域中起到至关重要的作用。

本文将从射频功率放大器的基本原理、工作模式、实现方式等方面对其进行深入解析，并提供我的观点和理解。

一、射频功率放大器的基本原理射频功率放大器的基本原理是利用非线性元件的特性，将低功率射频信号输入到放大器中，并通过放大器的放大过程，使得输出信号的功率得到显著增加。

放大器的输入和输出之间的增益被称为功率放大倍数，通常用分贝表示。

射频功率放大器的基本原理可以概括为三个步骤：输入信号的匹配、非线性放大和输出匹配。

二、射频功率放大器的工作模式射频功率放大器的工作模式通常包括A类、AB类、B类、C类等几种。

其中，A类是一种常用的工作模式，它具有较高的线性度和低失真程度，但功率效率较低；AB类是A类的改进版本，能够在线性度和功率效率方面取得较好的平衡；B类是功率效率最高的工作模式，但失真较大；C类是功率效率最高的失真也最大的工作模式。

根据不同的应用需求和性能要求，可以选用不同的工作模式。

三、射频功率放大器的实现方式射频功率放大器的实现方式主要有晶体管放大器和管子放大器两种。

晶体管放大器是目前最常用的实现方式，它可以通过调整偏置电流和控制输入信号的幅度来实现放大。

晶体管放大器具有体积小、重量轻、功率效率高等优点，广泛应用在许多领域。

而管子放大器则更适用于一些功率较大的场景，其主要原理是利用电子管和变压器的结合来实现功率放大。

四、我的观点和理解在了解射频功率放大器的工作原理后，我认为射频功率放大器在无线通信和雷达等领域中的作用不可忽视。

它不仅能够提高信号的传输距离和覆盖范围，还能够保证信号的稳定性和可靠性。

射频功率放大器的选择要根据具体的应用需求和性能要求来确定，不同的工作模式和实现方式都有各自的优点和适用场景。

总结：通过本文的解析，我们可以了解到射频功率放大器的基本原理、工作模式和实现方式。

射频功率放大器原理1. 原理概述射频功率放大器是无线通信系统中常见的关键组件，用于放大射频信号的功率，以提高信号质量和覆盖范围。

其原理主要基于放大器电路和射频信号特性相结合，实现对射频信号的放大和增强。

2. 放大器分类根据实现射频信号放大的方法和原理，射频功率放大器可以分为多种类型，常见的包括： ### 2.1 A类放大器 A类放大器是一种常用的放大器类型，它能够提供高度的线性增益，但效率较低。

A类放大器适合用于需要高保真度的音频放大器和低功率射频应用。

2.2 B类放大器B类放大器是一种效率较高的放大器类型，它利用功率开关技术，在信号的正半周期和负半周期分别进行放大。

B类放大器适用于需要较高功率输出和较低失真度的射频应用。

2.3 C类放大器C类放大器是一种高效率的放大器类型，但它的线性增益较低。

C类放大器在信号的负半周期截断，只放大正半周期的信号。

C类放大器适合用于功率要求高、失真度要求较低的射频应用。

2.4 D类放大器D类放大器是一种数字化的放大器类型，它利用数字脉冲宽度调制（PWM）技术将射频信号数字化，并通过高频开关进行放大。

D类放大器具有高效率和低失真度的特点，适用于高功率射频应用。

3. 射频功率放大器原理射频功率放大器主要通过调制输入信号来实现对射频信号的放大。

其原理包括输入匹配、功率放大和输出匹配等关键步骤。

3.1 输入匹配输入匹配是保证输入信号能够被最大限度地传递到功率放大器的关键部分。

通过合理设计输入匹配网络，使得输入阻抗与信号源的阻抗相匹配，从而最大限度地减小反射和传输损耗。

3.2 功率放大功率放大是射频功率放大器的核心功能，主要通过功率放大器的放大单元来实现。

放大单元通常采用晶体管作为放大元件，通过合理的电压和电流驱动，将输入信号的功率放大到所需程度。

3.3 输出匹配输出匹配是保证功率放大器输出信号能够被负载（如天线）最大限度地吸收的关键部分。

通过设计输出匹配网络，使得输出阻抗与负载的阻抗相匹配，从而最大限度地减小反射和能量损耗。

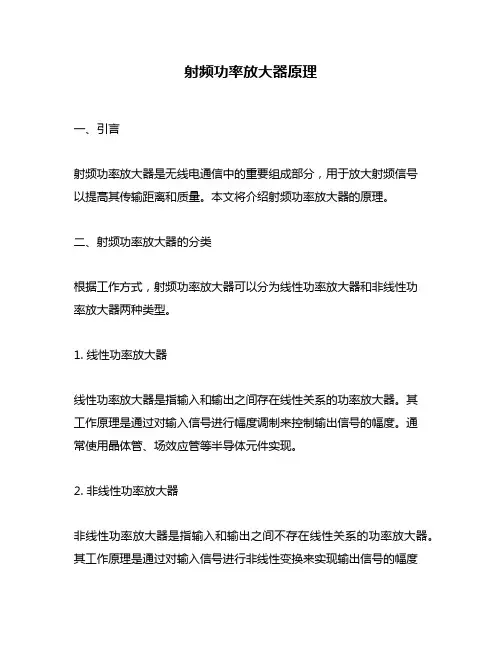

射频功率放大器原理一、引言射频功率放大器是无线电通信中的重要组成部分，用于放大射频信号以提高其传输距离和质量。

本文将介绍射频功率放大器的原理。

二、射频功率放大器的分类根据工作方式，射频功率放大器可以分为线性功率放大器和非线性功率放大器两种类型。

1. 线性功率放大器线性功率放大器是指输入和输出之间存在线性关系的功率放大器。

其工作原理是通过对输入信号进行幅度调制来控制输出信号的幅度。

通常使用晶体管、场效应管等半导体元件实现。

2. 非线性功率放大器非线性功率放大器是指输入和输出之间不存在线性关系的功率放大器。

其工作原理是通过对输入信号进行非线性变换来实现输出信号的幅度增加。

通常使用倍频管、混频管等元件实现。

三、射频功率放大器的基本原理1. 放大管射频功率放大器中最重要的元件就是高频管（或晶体管）。

它将输入信号进行电子扩散，从而使得电流增加，进而产生高强度输出信号。

2. 电源电源是射频功率放大器中的一个重要组成部分，它提供高电压和高电流，以满足高频管的工作需求。

3. 负载负载是指射频功率放大器输出端的阻抗。

它决定了输出功率和效率。

通常使用天线作为负载。

4. 反馈反馈是指将一部分输出信号重新输入到放大管中，以改善放大器的性能。

反馈可以降低失真、提高稳定性和增加带宽等。

5. 控制回路控制回路是指对射频功率放大器进行控制和保护的电路。

它可以监测功率、温度、电流等参数，并根据需要进行调整和保护。

四、射频功率放大器的工作原理1. 线性功率放大器的工作原理线性功率放大器通过对输入信号进行幅度调制，来控制输出信号的幅度。

具体来说，输入信号经过一个驱动级别（Driver Stage）后进入主放大级别（Power Amplifier Stage），在主放大级别中被扩散并产生强烈的输出信号。

此时，通过反馈回路将一部分输出信号重新输入到驱动级别中，以改善放大器的性能。

2. 非线性功率放大器的工作原理非线性功率放大器通过对输入信号进行非线性变换，来实现输出信号的幅度增加。

射频功率放大器工作原理一、前言射频功率放大器是无线电通信系统中重要的组成部分，它能够将低功率射频信号放大为高功率输出信号，以满足通信系统的传输要求。

本文将详细介绍射频功率放大器的工作原理。

二、射频功率放大器的基本结构射频功率放大器通常由输入匹配网络、放大器核心和输出匹配网络三部分组成。

其中输入匹配网络负责将输入信号与放大器核心相匹配，输出匹配网络则负责将放大器输出与负载相匹配。

三、射频功率放大器的工作原理1. 放大器核心放大器核心是射频功率放大器最重要的部分，它决定了整个系统的增益和性能。

常见的核心包括晶体管、管子等。

以晶体管为例，其工作原理如下：当输入信号进入晶体管时，它会在基极和发射极之间形成一个电场。

如果这个电场足够强，就会使得基极与发射极之间形成一个导电通道，从而导致晶体管处于饱和状态。

在饱和状态下，晶体管可以看做一个电阻，其阻值与输入信号的幅度成反比例关系。

因此，当输入信号变大时，晶体管的阻值就会变小，从而使得输出信号的幅度也随之增大。

2. 输入匹配网络输入匹配网络是将输入信号与放大器核心相匹配的重要部分。

它通常由电容、电感等元件组成，并且需要根据放大器核心的特性进行调整。

在输入信号进入放大器前，它需要通过输入匹配网络进行调整。

如果匹配不好，就会导致信号反射和损耗等问题。

3. 输出匹配网络输出匹配网络是将放大器输出与负载相匹配的重要部分。

它通常由电容、电感等元件组成，并且需要根据负载特性进行调整。

在放大器输出进入负载前，它需要通过输出匹配网络进行调整。

如果匹配不好，就会导致功率损失和负载反射等问题。

四、射频功率放大器的分类射频功率放大器可以根据其工作方式和应用场景进行分类。

常见的分类方法包括：1. 按工作方式分类（1）线性功率放大器：能够在保持线性特性的同时实现高增益和高输出功率。

（2）非线性功率放大器：能够在保持高效率的同时实现高增益和高输出功率。

2. 按应用场景分类（1）宽带功率放大器：适用于需要处理多频段信号的场景，如广播电视、移动通信等。
