高性能风光互补路灯控制器使用说明书本系统图为连接参考，具体产品外观以实物为准一、产品概述集太阳能、风能控制于一体的智能控制器，专为高端的小型风光互补系统设计，特别适合于风光互补路灯系统和风光互补监控系统。
能同时控制风力发电机和太阳能电池对蓄电池进行安全高效的智能充电。
设备外观大方、液晶指示直观、操作方便。
具有一系列完善的保护功能。
设备充电效率高，空载损耗低。
该系统运行安全、稳定、可靠，使用寿命长，已得到广大用户的认可，具有较高的性价比。
风光互补路灯控制器是离网路灯系统中最核心的部件，其性能影响到整个系统的寿命和运行稳定性，特别是蓄电池的使用寿命。
二、性能特征1.可靠性：智能化、模块化设计、结构简单，功能强大；工业级的优质元器件和严格的生产工艺，适合于低温等相对恶劣的工作环境并具有可靠的性能和使用寿命。
2.PWM无级卸载：在太阳能电池板和风力发电机发出的电能超过蓄电池的需要时，控制系统必须将多余的能量通过卸荷释放掉。
普通的控制方式是将整个卸荷全部接入，此时蓄电池一般没有充满，而能量却全部消耗在卸荷上，造成资源的极大浪费；即使采用分阶段卸荷，一般只能做到五六级左右，效果仍然不理想。
我公司采用PWM(脉宽调制)方式进行无级卸载，即可以分上千个阶段进行卸载，一边对蓄电池充电，一边把多余的能量卸除，有效延长蓄电池的使用寿命。
3.ＰＷＭ充电方式，限压限流充电模式：在蓄电池电量较低时，采用限流充电模式；在蓄电池电量较高时，采用限压充电模式。
4.两路直流输出：每路均有多种输出控制方式可供选择，包括：常开；常关；常半功率；光控开、光控关；光控开、时控关；光控开、时控半功率、光控关；光控开、时控半功率、时控关。
只带液晶显示功能的控制器，通过液晶按键可以设定三种输出控制方式：常开；光控开、光控关；光控开、时控关。
5.LCD显示功能：LCD以直观的数字和图形形式显示系统状态和参数，如：蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率、负载电流，输出控制方式，时控输出关断时间，光控开、光控关电压点，白天或夜晚指示，负载状态指示，蓄电池过压、蓄电池欠压、过载、短路等故障状态。

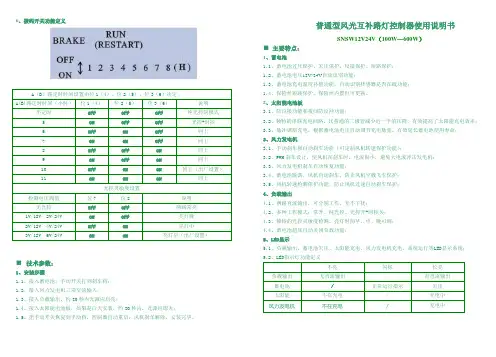

100-400W风光互补路灯控制器 1．产品功能与特点1.1：蓄电池：1.1.1：蓄电池过压保护、欠压保护、反接保护、短路保护；1.1.2：系统电压12V\24V自动识别功能；1.1.3: 保险丝短路保护，保险丝内置但可更换；1.1.4: 蓄电池温度补偿功能；1.2：太阳能电池板：1.2.1：防反接功能和夜间防反冲功能；1.2.2：独特的串联充电回路，比普通的二极管减少近一半的压降，有效的提高了太阳能充电效率；1.2.3：PWM脉冲恒压充电，快充和浮充自动调节，有效延长蓄电池的使用寿命；1.3：风力发电机：1.3.1: 手动刹车和自动刹车功能；1.3.2: PWM卸荷设计，把多余的电量卸荷掉，可设置卸荷点，让电压恒定在卸荷电压点；1.3.3:风力发电机刹车自动恢复功能；1.3.4:蓄电池开路风力发电机自动刹车功能；1.4：负载输出：1.4.1：两路DC输出，可分别工作，互不干扰；1.4.2：多种工作模式：常开、纯光控、光控开+时控关；1.4.3：独特的光控灵敏度检测，亮灯时间早、中、晚可调；1.4.4：蓄电池超压，自动关闭负载；1.5：LED显示：1.5.1：负载输出、蓄电池欠压、太阳能在充电、风力发电机在充电、系统运行等LED显示系统；1.5.2：LED指示灯功能定义不亮 闪烁 长亮负载输出无直流输出 / 有直流输出蓄电池 /系统运行指示 欠压太阳能 不在充电 充电中/风力发电机 不在充电 / 充电中 1.6：拨码开关功能定义：A（B）路定时时间设置由位1（4）、位2（5）、位3（6）决定A路定时时间（小时）位1（4） 位2（5） 位3（6） 说明 不定时 OFF OFF OFF纯光控制模式5 ON OFF OFF光控+时控6 OFF ON OFF 同上7 ON ON OFF 同上（出厂设置）8 OFF OFF ON 同上9 ON OFF ON 同上10 OFF ON ON 同上11 ON ON ON 同上光控灵敏度设置检测电压阀值 位7 位8 说明无光控 OFF OFF两路长亮2V/12V 4V/24V ON OFF晚3V/12V 6V/24V OFF ON 中4V/12V 8V/24V ON ON 早1.7：100W-200W控制器接线示意图：1.8：300W-400W控制器接线示意图：1.9：安装步骤：1.10：实物图片：。
风光互补路灯控制器WSC30 30使用说明书感谢您购买我公司生产的风光互补路灯控制器。
请在使用本控制器之前，仔细阅读此说明书，并将其保存好以备将来参考。
我公司生产的控制器，按以下规则命名，请您在订货时注明，以便我们及时准确的为您供货。
WSC 30| || |_____________ 30：最大电流（A）30代表30安||______________________ WSC：风光互补路灯控制器1．性能特点风光互补路灯控制器采用微控制器控制，集风能、太阳能控制于一体的智能型控制器，风机升压，真正实现微风发电功能；智能控制发电机刹车及泄荷，能够良好地保护发电机及设备安全；.当风力较弱时，风机输出不足以对蓄电池充电，自动启动升压电路；当风力太强时，自动启动卸荷保护电路。
具有SOC电池管理系统功能；智能感知外界光线强弱，当天黑时自动开启照明灯，到设定时间或天亮时自动关闭照明灯。
本控制器还负责蓄电池的充、放电管理：当蓄电池电压低时，自动关闭照明灯，以保护蓄电池；当蓄电池充满时，自动进入PWM浮充状态；当天黑时，关闭充电回路，避免蓄电池通过太阳能板放电。
此外，本控制器还具有完善的保护电路，防止意外损坏控制器。
环境防护等级IP22。
2．接线方法.连接风力发电机时，分别接入A、B、C三个端子.按图正确连线、在连线之前请检查正、负极“+”“-”，以免出现故障。
.连接好后稍等约3分钟左右，待本机进入程序后才能正常操作。
注意：本控制器所接负载必须是线性负载（如LED灯、灯泡等）·根据电流选定合适的线径，不可过小，详情请参照技术参数表。
. 接线端须防氧化、霉变处理，连线时必须牢固，确保接触良好。
. 本产品特别注意防水、潮、虫（用于室外露天需要采取防护措施），以免造成整机短路故障。
·不可以用灯照太阳能光板发电（用灯照的光强度很低）。
·用直流电源代替光板容易引发控制器很多故障。
·确保风力电机是三相交流电输出并接触良好。
升降压型Quick-MPPT风光互补（路灯系统）控制器使用说明书型号: LCWS-BXLCWS-B1、LCWS-B2安全注意事项1. 非常感谢您购买我公司生产的控制器，请在安装及使用本产品前仔细阅读使用说明书，并妥善保管。
2. 须有经验的技术人员进行安装操作，安装过程需严格按照本用户使用手册进行，确保该产品能够正常工作。
3. 本产品应避免长期接触腐蚀性气体和潮湿环境。
4. 切勿将本产品放置在潮湿、雨淋、暴晒、严重灰尘、震动、腐蚀及强烈电磁干扰的环境中。
5. 请勿打开本产品外壳自行维修。
目录一、产品概述 (1)二、型号说明 (2)三、安装规程 (2)四、液晶操作及显示说明 (4)4.1按键说明 (4)4.2显示内容说明 (5)4.3 昼夜判断 (7)4.4输出模式说明 (5)4.5控制面板操作说明 (5)五、保护机制 (13)六、性能参数 (13)七、常见故障及处理 (15)一、产品概述本控制器专为高端的小型风光互补系统而设计，适用于风光互补路灯系统和风光互补监控系统，其主要功能如下：1)本控制器为高性能风光互补控制器，能同时控制风力发电机和太阳能电池对蓄电池进行充、放电，充电时采用高分辨率的PWM方式对蓄电池进行限压、限流充电，有效延长蓄电池寿命；2)带有精确转速检测及控制模块，可实时查看风机转速，并可根据设置的安全转速上限，实现超速刹车。
3)带有两路直流输出接口，每路最大输出电流可达10A；用户可单独对每一路设置3种不同的输出模式，分别为：光控开光控关、光控开时控关、常开。
4)带有风机MPPT（最大功率点追踪）功能。
本系统运用领先的算法，可自动搜寻最大功率点，实现风能到电能转换的最大化，经测试，本控制器较传统控制器最大能提高充电效率1倍以上。
5)带有定制LCD，用户可通过人机交互接口简单查看和设置控制器状态：可查看项目有：蓄电池电压、风机转速、风机电压、风机电流、风机功率、光电池电压、光电池电流、光电池功率、第1路输出模式、第1路输出的关断时间；第2路输出模式、第2路输出的关断时间、光控开电压点、光控关电压点、白天或夜晚指示、蓄电池电量状态、负载状态，还有过压、欠压、过载、短路等故障状态。
LED风光互补路灯说明书1.介绍LED风光互补路灯是以太阳能和风能相互补充作为电能供给用来提供夜间道路照明，采用高光效LED光源设计，具有亮度高、绿色环保、安装简便、工作稳定可靠、不敷设电缆、不消耗常规能，使用寿命长等优点，特别是本品控制器采用多重节能线路设计，拥有过充、过放、反接，自动光控装置，全面提升LED发光效率，极大节约电能。
本产品白天利用太阳能电池板和风力发电机将太阳能及风能转换成电能给蓄电池充电，晚上蓄电池放电使LED灯发光工作，属于当今社会大力提倡利用的绿色能源产品。
主要应用于城市道路、小区道路、工业园区、景观亮化、旅游风景区、公园、庭院绿化带、广场、步行街、健身休闲广场等场所的2.基本配置清单名称型号/规格数量备注太阳能电池组件65Wp 1件风力发电机300W 1件LED灯具35W 1个蓄电池12V/60Ah 2件1个风光互补太阳能控制器太阳能路灯专用1套电缆路灯灯杆Φ140 1套灯杆高6.0米控制箱450(W)x610(H)x610(D) 1件3.原理系统工作原理，利用光生伏特效应原理制成的太阳能电池白天太阳能电池板接收太阳辐射能并转化为电能和风力转化为电能输出，经过充放电控制器储存在蓄电池中，夜晚当照度逐渐降低至10lux左右、太阳能电池板开路电压4.5V左右，充放电控制器侦测到这一电压值后动作，蓄电池对灯头放电。
太阳能风光互补路灯主要由太阳能电池组件、风能发电机、太阳能风能控制器、免维护蓄电池、LED路灯、灯杆和结构件等组成。
太阳能风光互补路灯在晴天可利用太阳光照发电，产生电能；阴雨天和夜晚可利用风力发电，产生电能，两种功能的互补将可产生更多的电能，实现风光互补。
控制器对蓄电池的过充、过放进行保护，并对光源的开启和亮灯时间进行控制。
4.安装及说明1.需要工具名称规格数量备注活动扳手14’’ 1铁丝Φ2mm12米以杆高度而定内六角扳手1套1套胶钳1个人字梯-- 1个按灯杆高度所定手电钻1~10口径1个备上所要钻头一字，十字螺丝刀Φ5mm各一把铁锤3kg左右1把万用表1个2.所需配件名称规格数量备注电缆太阳能路灯专用-- 以杆高度而定普通电缆 4.0 -- 以杆高度而定接线头3.安装顺序⑴用铁丝把灯杆上所要通线的先穿通好；⑵把太阳能电池板固定在太阳能支架上；⑶把风力发电机组装好并固定在风机支架上；⑷接上太阳能板的线、风力发电机的线和LED路灯的线；⑸把太阳能支架、风力去架和LED路灯固定在路灯灯杆上；⑹按要求接上风机，太阳能板，控制器等线，测试系统等是否正常，正常后把防碍吊车起吊线暂拆掉；⑺用吊车把路灯灯杆立起并固定；⑻固定控制箱；⑼把控制器和蓄电池放到控制箱里，再按要求接上所有线；⑽最后再检验并测试路灯工作是否正常。
一、风光互补控制器(风光互补路灯控制器)产品功能与特点:采用先进的MPPT功率跟踪技术,保证风能和太阳能的最高利用。
具有2路负载独立输出功能。
智能化软件控制，自动识别12V/24V系统。
具有负载过载保护功能。
具有负载短路保护功能。
具有浮充功能智能滤除短时光照干扰功能具有风力发电机智能停机系统三种亮灯控制模式:光控模式,监控模式,光控+时控模式时控模式下自动学习天黑、天亮时间，自动开灯至指定时长。
光控模式下根据光照度控制点灯。
监控模式可24小时控制输出。
具有晨亮功能。
可以设置各项运行参数。
大功率负载输出能力大电流风能充电控制能力大电流太阳能充电控制能力二、常见问题及处理方法:1 、风光互补控制器在带载工作中过载灯产闪烁。
说明该路负载输出超过额定负载的10%，应检查负载是否超载。
2、风光互补控制器在带载工作中突然关闭输出，过载灯常亮。
说明该路负载输出超过了额定负载的20%或者出现短路，应检查负载情况。
3、无充电，无显示：打开风光互补控制器上盖，检查风光互补控制器直流保险片是否熔断。
当发现熔断，应首先检测蓄电池、太阳能电池板正负极是否接错，确认无误后更换同规格的直流保险片。
4、风力发电机不转：在风力较好的情况下，其它风力发电机运转正常，该风力发电机不转或转速很慢时，请观察风力发电机的尾舵方向是否与风向相同，检查风光互补控制器是否显示过压，若方向相同、风光互补控制器没有过压，尝试断开风光互补控制器与蓄电池连接，待风光互补控制器停止工作后再次连通蓄电池，风力发电机还是不转或转速很慢，尝试断开风力发电机与风光互补控制器的连接，风力发电机旋转正常，说明风光互补控制器的智能停机系统损坏，需要更换。
5、充电电压过高：蓄电池电压值高于充电过压保护电压上限的5%以上时，太阳能电池板或风力发电机用钳形电流表测量仍有充电电流，此故障可能是充电风光互补控制器损坏，需要更换。
三、产品多角度图片四、产品技术规格参数1、控制器功能说明图标及显示灯说明2、模式说明★光控模式(A):光控模式下,控制器根据太阳能电池输入电压低于设定值时开启负载，太阳能电池板输入电压高于设定值时关闭负载输出。
太阳能风能互补控制器风光互补控制器功能特点⏹单片机智能化精确控制；⏹过放保护设置，指示灯1；⏹过载保护，短路保护锁定功能，指示灯2；⏹防雷保护功能：光伏输入端有防雷保护功能；⏹光电池组件反接、蓄电池反接、过充、过放、过载、负载短路等均可有效保护。
风光互补路灯控制器已实现功能如下：⏹光弱开灯：天黑自动开灯，天亮自动关灯。
天亮后即使定时未到也会关灯。
⏹智能滤除短时光照变化，如闪电、短时遮蔽等的影响。
⏹双路控制器拨码开关设置：⏹⏹根据客户要求，L1开启之后L2延时开启时间由程序固定为30分钟⏹电池电压不足时，即使天黑也不会开灯。
但是在前一天设定的关灯时间未到前如果有风力充电到恢复电压，则路灯会自动打开，原所有设定仍有效。
⏹亮灯方式：目前天黑后先以50%的亮度亮一个小时，然后100%亮三个小时，最后一直以50%亮度亮到熄灯。
现在计划改为天黑后以50%的亮度开始逐渐变亮，一个小时后达到全亮，全亮3个小时后，开始逐渐变暗，一个小时后亮度减弱到50%，最后一直以50%的亮度亮到熄灯；⏹参照其他的控制器，计划设计3~4种亮灯方式，用拨码开关由用户根据装灯地理位置以及一年四季的不同选择不同的亮灯方式。
⏹充电模式：当蓄电池电压小于14.5V时，充电每充10S暂停800mS。
当大于14.5V小于15V时，采用脉冲充电，充电电流根据蓄电池电压的高低调整。
大于15V后完全停止充电。
⏹24V风机充电情况：由12V风机更换为24V风机后，充电效果明显；以安装到公司楼顶为例：稍微有风时风机就可转动并有充电电流，无需升压；充电电流最大时有6A、7A。
安装到空旷的地方时，充电效果会更加明显。
接线端子说明(参考实物)按钮和指示灯。

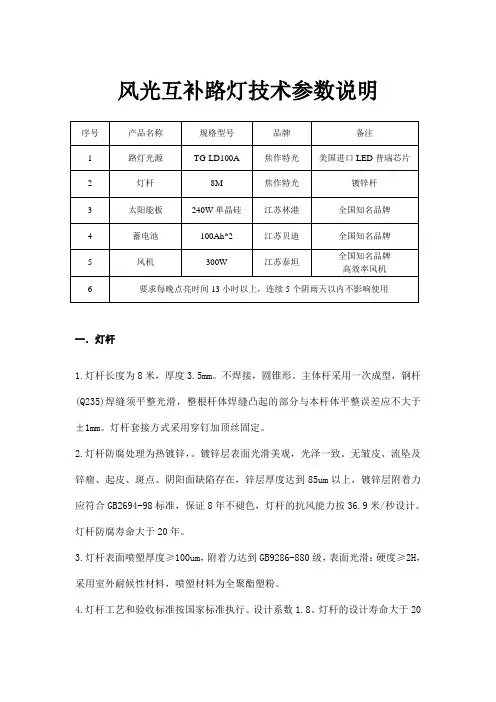

风光互补路灯技术参数说明一．灯杆1.灯杆长度为8米，厚度3.5mm。
不焊接，圆锥形。
主体杆采用一次成型，钢杆(Q235)焊缝须平整光滑，整根杆体焊缝凸起的部分与本杆体平整误差应不大于±1mm。
灯杆套接方式采用穿钉加顶丝固定。
2.灯杆防腐处理为热镀锌，。
镀锌层表面光滑美观，光泽一致。
无皱皮、流坠及锌瘤、起皮、斑点、阴阳面缺陷存在，锌层厚度达到85um以上，镀锌层附着力应符合GB2694-98标准，保证8年不褪色，灯杆的抗风能力按36.9米/秒设计。
灯杆防腐寿命大于20年。
3.灯杆表面喷塑厚度≥100um，附着力达到GB9286-880级，表面光滑：硬度≥2H，采用室外耐候性材料，喷塑材料为全聚酯塑粉。
4.灯杆工艺和验收标准按国家标准执行。
设计系数1.8。
灯杆的设计寿命大于20年。
5.灯杆设计应便于导线穿接，手孔门采用背包门形式。
杆门必须平整光滑，与本杆平整误差不大于±1mm，相同灯杆门与门互换性要好，达到防盗防雨要求。
杆门切割后局部做加强处理，基本达到原整体杆的强度。
6.外观颜色:按业主指定色彩。
1.2灯杆技术标准:执行标准1、GB2694-88 热浸镀锌体镀锌质量2、GB10854-89 钢结构焊接外形尺寸3、GB77-88 碳素结构钢4、GB1591-93 低合众结构钢技术条们5、GB2519-88 热连轧钢板含带钢品种6、DL/T646-98 输电线路钢管杆制造技术条件7、AASHT01994 灯杆、高杆、交通信号杆1.3灯杆技术参数：1、锥度：12：10002、直线度偏差：<0.2%3、长度偏差：<+5nlm4、对边距偏差：+2mm5、灯体扭曲度：<5°6、杆体直线度：<1mm7、弯臂扭曲度：<2°8、弯臂部分对边距偏差：<15°9、法兰盘与杆体垂直度偏差：<1°10、法兰焊接位置偏差:<2mm11、镀锌层厚度：≥85um12、灯杆表面喷塑厚度：≥100um13、设计系数：1.814、抗风速：36.9m/s1.4灯杆技术测试标准：1、附着力测试，十字化痕以特制粘胶带垂直粘12次无剥落。
■常见故障现象及处理方法：在出现下列现象时，请按照下述方法进行检查：现象解决方法当有阳光直射光电池组件时，绿色充电指示灯(1)不亮；请检查光电池电源两端接线是否正确，接触是否可靠；充电指示灯(1)快闪；系统电压超压。
蓄电池开路，检查蓄电池是否连接可靠；或充电电路损坏；负载指示灯(3)亮，但无输出；请检查用电器具是否连接正确、可靠；负载指示灯(3)快闪而且无输出；输出有短路，请检查输出线路，移除所有负载后，按一下开关按钮，30秒后控制器恢复正常输出；负载指示灯(3)慢闪，且无输出负载功率超过额定功率，请减少用电设备，按一下按钮，30秒后控制器恢复输出状态指示灯(2)为红色，且无输出；蓄电池过放，充足电后自动恢复使用；■技术指标型号GSRC-GL5 GSRC-GL10 GSRC-GL15 GSRC-GL20 总额定充电电流5A 10A 15A 20A总额定负载电流5A 10A 15A 20A系统电压□12V；□24V/12V AUTO；过载、短路保护1.25倍额定电流60秒.1.5倍额定电流5秒时过载保护动作.≥3倍额定电流短路保护动作空载损耗≤6 mA充电回路压降不大于0.26V放电回路压降不大于0.15V超压保护17V，×2/24V；工作温度工业级：-35℃至+55℃(后缀I)；提升充电电压14.6V；×2/24V； (维持时间：10min)（仅当出现过放电时调用）直充充电电压14.4V; ×2/24V； (维持时间：10min)浮充13.6V; ×2/24V；(维持时间：直至降到充电返回电压动作) 充电返回电压13.2v；×2/24V；温度补偿-5mv/℃/2V（提升、直充、浮充、充电返回电压补偿）; 欠压电压12.0V；×2/24V；过放电压11.6V-放电率补偿修正的初始过放电压（空载电压）；×2/24V；过放返回电压12.6V；×2/24V；控制方式充电为PWM脉宽调制市电切换电压11.6V-当蓄电池电压放电至11.6V切换到市电供电市电切换方式软切换注：本公司保留变动的权利，恕不通知。
SYSW-9600型风光互补路灯控制器用户手册河南森源新能源有限公司目录一、产品概述 (2)二、设备型号、名称及引用标准 (2)1、设备型号、名称及其代表意义 (2)2、引用标准 (2)三、系统工作原理、组成及特点 (3)1、系统工作原理 (3)2、系统主要特点 (3)四、系统功能 (3)五、产品的各项技术指标 (4)1、系统主要技术参数、性能及规格 (4)2、系统使用环境条件 (5)六、设备安装及现场调试检测 (5)七、故障分析与排除 (7)八、运输、验收及贮存 (7)1、运输 (7)2、验收 (7)3、贮存 (7)九、客户定货须知 (8)十、随机文件 (8)一、 产品概述我国原有路灯系统主要依靠铺设市电供电线路提供电源，且路灯照度从开启照明到关闭照明保持一致，存在消耗负荷大、供电损耗大、控制不灵活等缺陷，因此节能减排、使用清洁能源、提高经济效益是市政路灯管理系统目前面临的艰巨任务和迫切需要解决的问题。
基于上述路灯系统使用现状，我公司自主研发了SYSW-9600型风光互补路灯控制器，是集太阳能、风能控制和输出调光控制于一体的智能调光型控制器。
该控制器配备两路独立控制输出，具有主道和辅道两盏路灯的控制和PWM 调光功能，既能提供必要的照明，又可节约电能，维持恶劣天气（阴雨无风）下的正常照明。
除此之外，还具有光控和时控功能。
光控：夜幕降临的时候自动开启路灯输出，点亮路灯；天亮时自动关闭输出，实现有效节能。
时控：采用四位拨码开关，自由设置四个功率（全功率、2/3功率、1/2功率、1/3功率）段的放电时间，合理分配电池的有限容量。
二、 设备型号、名称及引用标准1、 设备型号、名称及其代表意义风风风风风风风风风风风风风SSW 风风(Wind)风风风风风Y风风风(Solar)风风风风风-2、 引用标准1) GB 13337.1-91 固定型防酸式铅酸蓄电池技术条件 2) GB 8974－88风力机名词术语3) GB 4706.1-1998家用和类似用途电器的安全 第一部分：通用要求三、系统工作原理、组成及特点1、系统工作原理我公司在借鉴国内外的成功路灯系统基础上，结合国内路灯实际使用环境及特点，参考国内GB 13337.1-91《固定型防酸式铅酸蓄电池技术条件》、GB 8974－88 《风力机名词术语》等标准，研制开发了SYSW-9600型风光互补路灯控制器（以下简称“控制器”）。
风光互补路灯控制器使用说明书安装、使用本产品前，请仔细阅读本说明书2014V1.0目录一、产品概述 (2)二、性能特征 (2)三、安装流程 (5)四、显示说明及按键操作 (6)1.LCD显示说明 (6)2.按键操作 (8)3.参数浏览 (9)4.参数设置 (10)五、监控软件（可选） (11)六、性能参数 (12)七、异常现象及处理 (17)八、使用环境 (18)九、保修及售后服务 (18)一、产品概述集风能、太阳能控制于一体的智能控制器，专为高端的小型风光互补系统设计，特别适用于风光互补路灯系统和风光互补监控系统。
能同时控制风力发电机和太阳能电池板对蓄电池进行安全高效的智能充电。
设备外观大方、操作方便，液晶指示直观。
具有完善的保护功能。
设备充电效率高，空载损耗低。
该系统运行安全、稳定、可靠，使用寿命长，已得到广大用户的认可，具有较高的性价比。
风光互补路灯控制器是离网路灯系统中最核心的部件，其性能影响到整个系统的寿命和运行稳定性，特别是蓄电池的使用寿命。
二、性能特征✧可靠性：智能化、模块化设计，结构简单，功能强大；工业级的优质元器件和严格的生产工艺，适合于高温、低温等相对恶劣的工作环境并具有可靠的性能和使用寿命。
✧PWM无级卸载：在风力发电机和太阳能电池板发出的能量超过蓄电池的需要时，控制系统将释放多余的能量。
