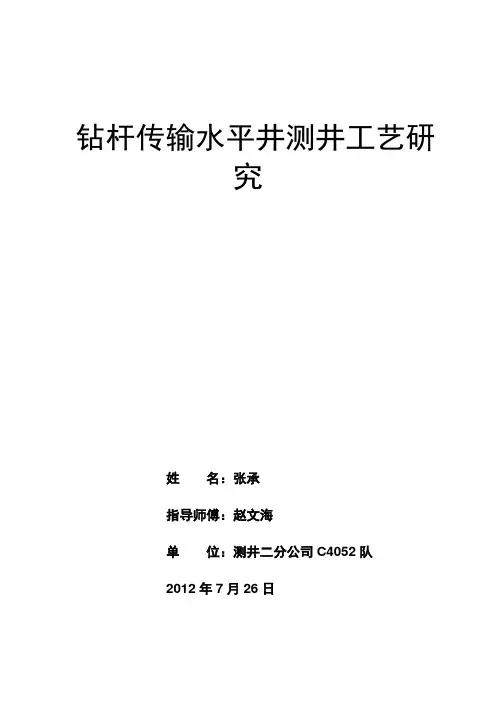

钻杆传输水平井测井工艺研究*****指导师傅：赵文海单位：测井二分公司C4052队2012年7月26日摘要钻杆传输水平井测井技术是油田开发中用来完成水平井测井的主要技术，在国内油田已完成了不少测井任务。
钻杆传输测井施工工艺复杂，受传输工具、井况、井深、作业方案等多方因素的影响，作业成功率低，出现问题多。
本文介绍了钻杆传输水平井测井工艺的原理，分析了常见的技术难题，并针对具体问题提出了相应措施。
关键词：水平井、钻杆传输测井工艺、。
钻杆传输影响因素AbstractPipe Conveyed Logging（PCL）is a new technique that is used to perform horizontal well logging for exploration and development in oil field. This technique has been used to complete many logging works in oil field in China. Pipe Conveyed Logging operation processes is complex, which caused by conveyed tools, hole condition, hole depth, operation method, therefore, it has a lower logging success rate, and has took place many events.This paper describes the PCL theory of horizontal well logging technology, analyses the common technical problems, and proposes appropriate measures for specific problems.Key words:horizontal well; Pipe Conveyed Logging technology; influence factors of PCL.钻杆传输水平井测井工艺研究2011年8月，我有幸来到测井公司，来到这个崭新的环境，开始走向工作岗位。
水平井测井（钻杆传输测井）对钻井队的要求水平井测井的基本原理：水平井测井时，水平井工具公接头的上部与钻具相连，下部与仪器串连接，仪器串的底部接液压减震器防止压坏仪器。
当仪器串用钻具下放到预定深度时，电缆通过旁通接头与母接头连接，在钻具水眼中将母接头泵入井下，使之与公接头在井下高温、高压、导电液体环境中实现对接并锁紧，电气上绝缘，电路上导通。
通过输送和提升钻具即可实现测井。
目的：确保电缆、井下测井仪器及钻具安全；确保钻具水眼内无杂物,湿接头对接顺利。
一、基本要求：1、创造良好的现场施工条件，包括施工场地、照明、清洁水、高压气等。
2、提供全井段的井深结构数据，包括：钻头、套管、井深、井斜、方位、造斜点、钻杆和油管数据、起下钻异常点、泥浆参数等。
3、表层套管或者技术套管下深必须大于或等于斜井段（井斜＞50°）的测量长度，确保旁通不出套管。
4、检查保养好钻井设备，尤其是张力系统一定要灵敏；提升系统要求达到每分钟6米以下的匀速运行。
5、测井前必须通井、短拉，作充分循环，确保井眼畅通。
6、泥浆用细滤子过滤，保证泥浆内无杂物，如棕绳、大沙砾、岩屑块等，粘度小于60s，不能有结块，含砂量少。
7、钻杆接头必须是平台式的，每三根或两根接一立柱，有准确的钻具深度记录；8、等钻台一边的钻杆下完后，协助测井队在合适位置安装天滑轮，时间最好在白天，以保证安全。
9、准备一罐比重略高的重泥浆（比正常泥浆比重高0.2G/CC左右），以备水平井测井时使用。
10、整个施工过程中，钻具及时活动，防止粘卡。
11、随时注意与测井队联系，服从测井队的指挥。
二、保护水平井工具、电缆及井下仪：1、水平井测井时，协助测井队加装电缆导轨，保护电缆安全，方便起下钻。
2、钻具连接井下仪器下井时，仅能通过钻台张力计指示仪器及钻具在下钻过程中的情况。
要求下钻时速度均匀、缓慢，直井段下钻速度低于每小时10柱，造斜段及水平井段下钻速度低于每小时5柱。
水平井测井工艺技术分析及应用探讨水平井测井是一种应用广泛的地球物理测井方法。
该方法适用于油气井、水井等地下水文地质工程领域，并且已经在石油勘探、采油中得到大量的应用。
本文将对水平井测井工艺技术进行分析及应用探讨。
1. 水平井测井方法水平井测井是指在油井、水井等垂直井中斜向钻进水平孔道，通过在孔道内发送特定的测井信号，测定地层的电性、物理性质和流体特性等参数。
水平井测井技术主要有以下几种方法：（1）电测井：根据测量电阻率的方法，通过连接电极一次性测量电阻率，然后将其转换为电导率。
水平井电测井常用的是侧壁电阻率测井和同轴电阻率测井。
（2）声波测井：该方法是通过测量回声时间和波速来确定地层性质。
水平井常用的是多普勒声波测井和压力波测井。
（3）核磁共振测井：该方法主要是通过测量磁场并对沿着水平井轴向的核磁共振信号进行处理，获得地层信息。
常用的水平井测井中，核磁共振测井是一种新兴的方法。
水平井测井在石油勘探、开采中得到广泛应用。
其主要应用有以下几个方面：（1）评价沉积环境：水平井测井可以在水平井轴向上提供大量的地层信息，为沉积环境分析提供了有力的工具。
沉积环境包括地层岩性、压力分布、地下水、裂缝等信息。
（2）判别油气：水平井测井可以提供油气地层中流体特性的信息，如饱和度、相对渗透率、孔隙度、渗透率等。
通过测量油气成分和属性，可以帮助识别油气层, 而且可以进一步了解油气藏的分布情况和有效充满程度。
（3）评估储量：水平井测井可以评估油气藏的储量，通过测量地下油气藏的物理性质、流体特性和流动状态，得出油气储量的预测信息，为油气勘探提供有力依据。
3. 水平井测井的技术发展趋势（1）多测参数综合利用：随着水平井测井技术的不断发展，多参数测量的技术方式已经得以实现。
通过综合多参数测量结果，可以更加深入地刻画储层物理性质、流场复杂性和聚集状态等一系列有关储层的细节信息。
（2）数学模型及人工智能：水平井测井珂以通过数学建模方法和人工智能等技术手段对测数据进行分析和处理，使其更加准确、客观、自动化等特点。
水平井生产测井技术引言水平井是一种在地下开采油、气等能源资源的常用技术。
在水平井的生产过程中，测井技术被广泛应用于评估井筒中的地层性质、确定井底油层产能及优化采收方案。
本文将详细介绍水平井生产测井技术的原理、方法以及其在油田开发中的应用。
水平井的特点水平井是一种沿水平方向延伸的井筒，与传统的垂直井相比，具有如下特点：1. 增加了地层暴露面积，提高了油、气的产能； 2. 压裂压力分布均匀，能够有效刺激油、气分布； 3. 横向排采对比垂直排采有更高的产量。
水平井测井技术的原理水平井生产测井技术的原理是通过测量井筒中的物理参数，判断地层状况并评估产能。
常用的水平井测井技术包括测井工具测量、井底气体采收及注入、井内压力监测等。
测井工具测量测井工具是用于测量地层性质、孔隙度、饱和度等参数的设备。
在水平井中，测井工具通常是通过井筒下放，然后绕曲率补偿器通过井筒弯曲段进入水平段。
测井工具的测量数据将用于判断油、气分布情况，并确定进一步开采和压裂的方案。
井底气体采收及注入井底气体采收和注入技术能够通过收集井底的气体样品，以确定地层中的气体类型和含量。
采收和注入过程通常是通过在井筒中设置气体收集器或注入器，配合相应的气体分析设备完成的。
通过分析收集的气体样品，可以有效评估地层中的气体资源潜力，为后续的生产和压裂决策提供依据。
井内压力监测井内压力监测是水平井生产测井中的重要环节。
通过在井筒中布置压力传感器，并定期测量和记录井内压力变化情况，可以获得井底和井口的压力数据。
井内压力数据的分析和监测可以帮助评估地层性质、油、气产能以及压裂效果，为生产操作提供参考。
水平井测井技术的应用水平井测井技术在油田开发中有着广泛的应用。
以下是一些常见的应用场景：地层评估和优化水平井测井技术可以提供地层性质的详细数据，包括孔隙度、饱和度、渗透率等，从而更准确地评估地层的产能潜力。
根据测井数据，可以调整井下水平段的位置和长度，优化开采方案，提高产量。
