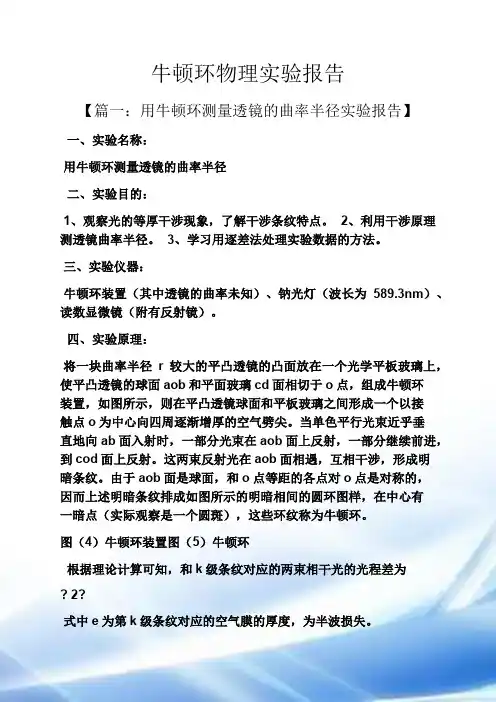

牛顿环物理实验报告【篇一：用牛顿环测量透镜的曲率半径实验报告】一、实验名称：用牛顿环测量透镜的曲率半径二、实验目的：1、观察光的等厚干涉现象，了解干涉条纹特点。
2、利用干涉原理测透镜曲率半径。
3、学习用逐差法处理实验数据的方法。
三、实验仪器：牛顿环装置（其中透镜的曲率未知）、钠光灯（波长为589.3nm）、读数显微镜（附有反射镜）。
四、实验原理：将一块曲率半径r较大的平凸透镜的凸面放在一个光学平板玻璃上，使平凸透镜的球面aob和平面玻璃cd面相切于o点，组成牛顿环装置，如图所示，则在平凸透镜球面和平板玻璃之间形成一个以接触点o为中心向四周逐渐增厚的空气劈尖。
当单色平行光束近乎垂直地向ab面入射时，一部分光束在aob面上反射，一部分继续前进，到cod面上反射。
这两束反射光在aob面相遇，互相干涉，形成明暗条纹。
由于aob面是球面，和o点等距的各点对o点是对称的，因而上述明暗条纹排成如图所示的明暗相间的圆环图样，在中心有一暗点（实际观察是一个圆斑），这些环纹称为牛顿环。
图（4）牛顿环装置图（5）牛顿环根据理论计算可知，和k级条纹对应的两束相干光的光程差为? 2?式中e为第k级条纹对应的空气膜的厚度，为半波损失。
2?由干涉条件可知，当??(2k?1)(k?0,1,2,3,?)时，干涉条纹为暗条纹。
即2解得??2e?e?k(2) 2设透镜的曲率半径为r，和接触点o相距为r处空气层的厚度为e，由图4所示几何关系可得r2??r?e??r2?r2?2re?e2?r2 由于r??e，则e2可以略去。
则r2e?(3)2r2?由式（2）和式（3）可得第k级暗环的半径为rk2?2re?kr? (4)由式（4）可知，如果单色光源的波长?已知，只需测出第k级暗环的半径rk，即可算出平凸透镜的曲率半径r；反之，如果r已知，测出rk后，就可计算出入射单色光波的波长?。
但是由于平凸透镜的凸面和光学平玻璃平面不可能是理想的点接触；接触压力会引起局部弹性形变，使接触处成为一个圆形平面，干涉环中心为一暗斑；或者空气间隙层中有了尘埃等因素的存在使得在光程差公式中附加了一项。
大学物理仿真实验报告－牛顿环法测曲率半径————————————————————————————————作者: ————————————————————————————————日期:大学物理仿真实验报告实验名称牛顿环法测曲率半径班级:姓名:学号:日期:牛顿环法测曲率半径实验目的1．学会用牛顿环测定透镜曲率半径。
2.正确使用读书显微镜，学习用逐差法处理数据。
实验原理如下图所示，在平板玻璃面ＤＣF上放一个曲率半径很大的平凸透镜ACB，C点为接触点,这样在ACB和DCF之间,形成一层厚度不均匀的空气薄膜,单色光从上方垂直入射到透镜上，透过透镜,近似垂直地入射于空气膜。
分别从膜的上下表面反射的两条光线来自同一条入射光线，它们满足相干条件并在膜的上表面相遇而产生干涉，干涉后的强度由相遇的两条光线的光程差决定,由图可见,二者的光程差等于膜厚度ｅ的两倍。
此外，当光在空气膜的上表面反射时，是从光密媒质射向光疏媒质，反射光不发生相位突变，而在下表面反射时，则会发生相位突变，即在反射点处,反射光的相位与入射光的相位之间相差π，与之对应的光程差为λ/2 ,所以相干的两条光线还具有λ/2的附加光程差，总的光程差为(1)当∆满足条件（2）时，发生相长干涉，出现第Ｋ级亮纹，而当（k = 0,１,２…) (３)时,发生相消干涉,出现第k级暗纹。
因为同一级条纹对应着相同的膜厚,所以干涉条纹是一组等厚度线。
可以想见，干涉条纹是一组以C点为中心的同心圆，这就是所谓的牛顿环。
如图所示,设第ｋ级条纹的半径为，对应的膜厚度为，则（４）在实验中，R的大小为几米到十几米,而的数量级为毫米,所以Ｒ＞> eｋ,ｅk ２相对于2Re是一个小量，可以忽略,所以上式可以简化为k（５）如果rｋ是第ｋ级暗条纹的半径,由式（１)和（３）可得（6)代入式（5）得透镜曲率半径的计算公式（７）对给定的装置，R为常数,暗纹半径（８）和级数ｋ的平方根成正比,即随着k的增大,条纹越来越细。
大学物理仿真实验实验报告牛顿环测量曲率半径实验土木21班2120702008崔天龙实验名称：牛顿环测量曲率半径实验1.实验目的:1 观察等厚干涉现象，理解等厚干涉的原理和特点2 学习用牛顿环测定透镜曲率半径3 正确使用读数显微镜，学习用逐差法处理数据2.实验仪器:读数显微镜，钠光灯，牛顿环，入射光调节架3.实验原理图1如图所示，在平板玻璃面DCF上放一个曲率半径很大的平凸透镜ACB，C点为接触点，这样在ACB和DCF之间，形成一层厚度不均匀的空气薄膜，单色光从上方垂直入射到透镜上，透过透镜，近似垂直地入射于空气膜。
分别从膜的上下表面反射的两条光线来自同一条入射光线，它们满足相干条件并在膜的上表面相遇而产生干涉，干涉后的强度由相遇的两条光线的光程差决定，由图可见，二者的光程差等于膜厚度e的两倍，即此外，当光在空气膜的上表面反射时，是从光密媒质射向光疏媒质，反射光不发生相位突变，而在下表面反射时，则会发生相位突变，即在反射点处，反射光的相位与入射光的相位之间相差π，与之对应的光程差为λ/2 ，所以相干的两条光线还具有λ/2的附加光程差，总的光程差为（1）当∆满足条件（2）时，发生相长干涉，出现第K级亮纹，而当（3）时，发生相消干涉，出现第k级暗纹。
因为同一级条纹对应着相同的膜厚，所以干涉条纹是一组等厚度线。
可以想见，干涉条纹是一组以C点为中心的同心圆，这就是所谓的牛顿环。
如图所示，设第k级条纹的半径为，对应的膜厚度为，则（4）在实验中，R的大小为几米到十几米，而的数量级为毫米，所以R >> e k，e k 2相对于2Rek是一个小量，可以忽略，所以上式可以简化为（5）如果r k是第k级暗条纹的半径，由式（1）和（3）可得（6）代入式（5）得透镜曲率半径的计算公式（7）对给定的装置，R为常数，暗纹半径（8）和级数k的平方根成正比，即随着k的增大，条纹越来越细。
同理，如果r k是第k级明纹，则由式（1）和（2）得（9）代入式（5），可以算出（10）由式（8）和（10）可见，只要测出暗纹半径（或明纹半径），数出对应的级数k，即可算出R。
