Ni251镀镍除杂水讲解

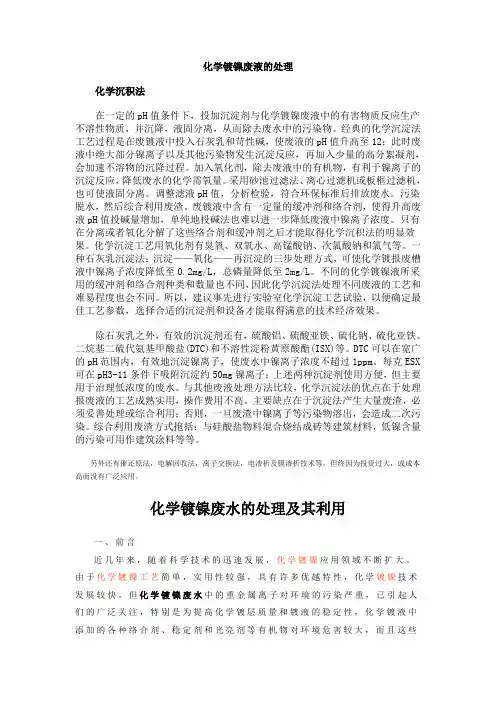

化学镀镍废液的处理化学沉积法在一定的pH值条件下，投加沉淀剂与化学镀镍废液中的有害物质反应生产不溶性物质，并沉降，液固分离，从而除去废水中的污染物。

经典的化学沉淀法工艺过程是在废镀液中投入石灰乳和苛性碱，使废液的pH值升高至12；此时废液中绝大部分镍离子以及其他污染物发生沉淀反应，再加入少量的高分絮凝剂，会加速不溶物的沉降过程。

加入氧化剂，除去废液中的有机物，有利于镍离子的沉淀反应，降低废水的化学需氧量。

采用砂池过滤法、离心过滤机或板框过滤机，也可使液固分离。

调整滤液pH值，分析检验，符合环保标准后排放废水。

污染脱水，然后综合利用废渣。

废镀液中含有一定量的缓冲剂和络合剂，使得升高废液pH值投碱量增加，单纯地投碱法也难以进一步降低废液中镍离子浓度。

只有在分离或者氧化分解了这些络合剂和缓冲剂之后才能取得化学沉积法的明显效果。

化学沉淀工艺用氧化剂有臭氧、双氧水、高锰酸钠、次氯酸钠和氯气等。

一种石灰乳沉淀法：沉淀——氧化——再沉淀的三步处理方式，可使化学镀报废槽液中镍离子浓度降低至0.2mg/L，总磷量降低至2mg/L。

不同的化学镀镍液所采用的缓冲剂和络合剂种类和数量也不同，因此化学沉淀法处理不同废液的工艺和难易程度也会不同。

所以，建议事先进行实验室化学沉淀工艺试验，以便确定最佳工艺参数，选择合适的沉淀剂和设备才能取得满意的技术经济效果。

除石灰乳之外，有效的沉淀剂还有，硫酸铝、硫酸亚铁、硫化钠、硫化亚铁、二烷基二硫代氨基甲酸盐(DTC)和不溶性淀粉黄原酸酯(ISX)等。

DTC可以在宽广的pH范围内，有效地沉淀镍离子，使废水中镍离子浓度不超过1ppm。

每克ESX 可在pH3-11条件下吸附沉淀约50mg镍离子；上述两种沉淀剂使用方便，但主要用于治理低浓度的废水。

与其他废液处理方法比较，化学沉淀法的优点在于处理报废液的工艺成熟实用，操作费用不高。

主要缺点在于沉淀法产生大量废渣，必须妥善处理或综合利用；否则，一旦废渣中镍离子等污染物溶出，会造成二次污染。

含镍废水的处理原理是什么在镀镍漂洗废水中，含有大量的硫酸镍和氯化镍，镍的化合物能刺激人体的精氨酶、羧化酶，引起各种炎症，伤害心肌和肝脏。

那么含镍废水的处理原理是什么?中和沉淀法采用中和沉淀法处理含镍综合电镀废水，利用化学反应使废水中的Ni2+形成氢氧化镍沉淀，然后再经固液分离装置去除沉淀物，从而达到去除镍及其它重金属的目的。

如采用氢氧化钠调节pH值，根据废液中Ni2+的浓度，pH值9.2时，可使Ni2+浓度降低到1.2mg/L;pH值调至10～12时，Ni2+除去得更彻底。

硫化物沉淀法金属镍的硫化物溶度积比其氢氧化物小，故硫化物可使金属更完全被去除，但其处理费用高，硫化物处理困难，常作为氢氧化物沉淀法的补充法。

铁氧体法铁氧体是复合金属氧化物中的一类，其通式为A2BO4或BOA2O3，最常见的铁氧体为磁铁矿FeO、Fe2O3或Fe3O4。

废水中金属离子形成铁氧体晶粒而沉淀去除。

对不同金属离子有不同的最佳投药比，其中Ni2+与硫酸亚铁比为1∶2～3(废水中含镍30～200mg/L)，形成的沉淀颗粒大且易于分离，颗粒不会再溶解，无二次污染问题，出水水质好，能达排放标准。

缺点是需要消耗较多的NaOH 和热能。

为克服消耗热能和反应速度慢问题，出现了改进的铁氧体法，即GT铁氧体法。

原理是：在废水中加入Fe3+，然后将含Fe3+的部分废水通过装有铁屑的反应塔，在常温条件下，反应塔中Fe3+与铁屑反应生成Fe2+。

将反应塔中废水与原废水混合，常温下加碱数分钟后即生成棕黑色铁氧体。

化学法处理效果稳定可靠，工艺成熟，然而化学法普遍存在药剂消耗多、处理费用高、产生大量含镍废渣等缺点，若处理不当极易造成二次污染，不能有效回收镍及水资源。

随着新型沉淀剂的研制、废渣的利用及与其它技术相结合发展，该法还将得到进一步发展。

从废水中去除无机汞的方法有硫化物沉淀法、化学凝聚法、活性炭吸附怯、金属还原法、离子交换法和微生物法等。

一般偏碱性含汞废水通常采用化学凝聚法或硫化物沉淀法处理。

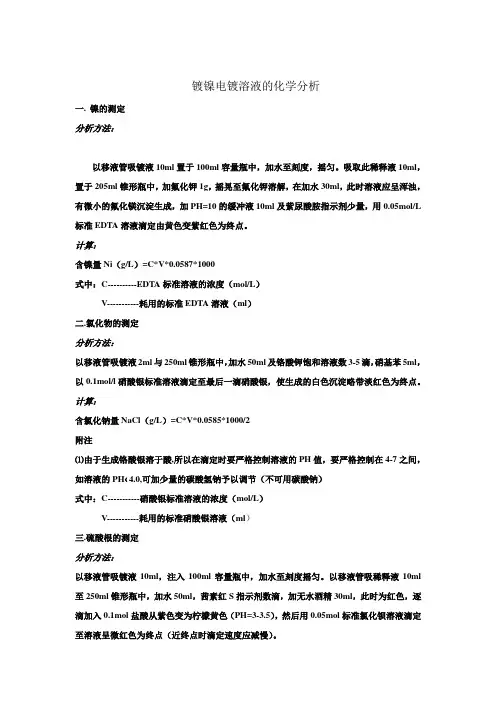

镀镍电镀溶液的化学分析一.镍的测定分析方法：以移液管吸镀液10ml置于100ml容量瓶中，加水至刻度，摇匀。

吸取此稀释液10ml，置于205ml锥形瓶中，加氟化钾1g，摇晃至氟化钾溶解，在加水30ml，此时溶液应呈浑浊，有微小的氟化镁沉淀生成，加PH=10的缓冲液10ml及紫尿酸胺指示剂少量，用0.05mol/L 标准EDTA溶液滴定由黄色变紫红色为终点。

计算：含镍量Ni（g/L）=C*V*0.0587*1000式中：C----------EDTA标准溶液的浓度（mol/L）V-----------耗用的标准EDTA溶液（ml）二.氯化物的测定分析方法：以移液管吸镀液2ml与250ml锥形瓶中，加水50ml及铬酸钾饱和溶液数3-5滴，硝基苯5ml，以0.1mol/l硝酸银标准溶液滴定至最后一滴硝酸银，使生成的白色沉淀略带淡红色为终点。

计算：含氯化钠量NaCl（g/L）=C*V*0.0585*1000/2附注⑴由于生成铬酸银溶于酸,所以在滴定时要严格控制溶液的PH值，要严格控制在4-7之间，如溶液的PH‹4.0,可加少量的碳酸氢钠予以调节（不可用碳酸钠）式中：C-----------硝酸银标准溶液的浓度（mol/L）V-----------耗用的标准硝酸银溶液（ml）三.硫酸根的测定分析方法：以移液管吸镀液10ml，注入100ml容量瓶中，加水至刻度摇匀。

以移液管吸稀释液10ml 至250ml锥形瓶中，加水50ml，茜素红S指示剂数滴，加无水酒精30ml，此时为红色，逐滴加入0.1mol盐酸从紫色变为柠檬黄色（PH=3-3.5），然后用0.05mol标准氯化钡溶液滴定至溶液呈微红色为终点（近终点时滴定速度应减慢）。

计算：含硫酸根量SO42-（g/L）=C*V*0.096*1000式中：C-----------氯化钡标准溶液的浓度（mol/L）V-----------耗用的标准氯化钡溶液（ml）四．硼酸的测定分析方法：以移液管吸镀液10ml，注入100ml容量瓶中，加水至刻度，摇匀，以移液管吸镀液10ml，注入100ml锥形瓶中，加甘油混合液25ml，以氢氧化钠标准溶液滴定至溶液由绿色转为灰蓝色为终点。

镍溶液除杂工艺研究进展周晴摘要：针对目前的硫酸镍、氯化镍等镍盐产品标准对镍盐中杂质含量提出了更严格的要求。

以及公司现有工艺对产品中的Cu, Fe，Zn，Ca，Mg，Mn处理不够理想，现介绍国内外镍溶些液中出除去这些杂质的方法和研究现状，并指出今后的发展趋势。

关键词：硫酸镍除杂沉淀溶剂萃取2009年，新的硫酸镍和氯化镍产品标准[1相继颁布。

硫酸镍新标准取消了原1类产品合格品等级，对银、钻、铁、铜、铅、钙、镁及水不溶物的含量进行了调整，增加了钠、镒、镉、汞、铭的指标，删除了硝酸盐、铵沉淀物、氨、氯化物4项指标。

电镀用氯化镍新标准对银、钻、锌、铁、铜、铅、镉、砷和水不溶物指标也进行了调整，增设了汞、镒2项指标。

新的标准增加了对杂质种类的要求，对杂质含量要求也更加严格，如电镀用硫酸镍，新增了对钠的含量要求，对钙镁的含量也明确给出了限值。

因而对镍溶液除杂工艺也提出了更高要求。

结合镍溶液中常见金属杂质离子的情况，概括了从镍溶液（主要是硫酸镍溶液）中去除杂质离子的方法，并分析了今后的发展趋势。

一、溶剂萃取法除杂工艺溶剂萃取法，作为有色金属分离、提取的一种重要的手段和方法，它具有操作连续化、杂质分离完全、产品质量稳定、金属回收率高、传质速度快、对环境的污染小等优点，是较为理想的净化手段，目前，在有色金属的生产过程中正日益受到人们的重视，其应用领域也正在日益扩大。

因此在硫酸镍的生产工艺上溶剂萃取法也得到了广泛的应用。

硫酸镍除杂常用萃取剂有：P204, P507,除铜萃取剂，Lix84I, N902等现主要以P204和P507的作用机理及分离效果做个论述1.1P204萃取剂简介P204的代表产品二-（2-乙基已基）磷酸是一种烷基磷酸萃取剂，其分子式简式为HR2PO4, 它相当于国外的D2EHPA。

P2O4从20世纪70年代开始广泛应用于稀土分离和有色金属冶金中的分离提取，它对钻和铁以及其他杂质元素有着优良的萃取能力，用得较多的是从硫酸溶液中分离铁、铜、锌。
