OTN技术在电力信息通信传输中的实践探析 胡长悦

探讨电力信息通信传输中OTN技术的应用一、OTN技术的基本原理OTN技术，全称光传送网络技术（Optical Transport Network），是一种基于光传输的数字通信传输技术。

它通过将数据以光信号的形式进行传输，具有传输速度快、带宽大、抗干扰能力强等特点。

OTN技术的基本原理主要包括光传输、数字编解码和网络控制三个方面。

OTN技术的核心是光传输。

它利用光纤作为传输介质，通过光模块将数字信号转换成光信号进行传输，再通过光接收器将光信号转换成数字信号进行解码和处理。

光传输的特点是传输速度快、传输距离远、抗干扰能力强，适用于大容量数据的长距离传输。

OTN技术采用数字编解码技术对传输的数据进行处理。

数字编解码技术可以对数据进行压缩、纠错和加密等处理，提高了数据的传输效率和安全性，保证了数据的可靠性和完整性。

OTN技术还包括网络控制技术，通过网络管理系统对光传输网络进行监控、管理和维护，保证了光传输网络的稳定运行和高效管理。

OTN技术基于光传输，结合了数字编解码和网络控制技术，具有传输速度快、带宽大、抗干扰能力强、安全性高等优点，是一种适用于大容量数据传输的高效通信传输技术。

1. 高速率传输：电力信息通信需要传输大量的实时数据和监测信息，对传输速率有着极高的要求。

OTN技术以其传输速度快的特点，能够满足电力信息通信对于高速率传输的需求。

2. 大容量传输：随着电力系统规模的不断扩大和信息化水平的提升，电力信息通信的数据量也呈现指数级增长。

OTN技术的大带宽特性，能够满足大容量数据传输的需求，保证了电力信息通信的高效传输。

3. 长距离传输：电力系统分布广泛，涉及到城市间、跨省等长距离传输。

OTN技术基于光传输，具有传输距离远的优势，能够满足电力信息通信的长距离传输需求。

4. 稳定性和可靠性：电力信息通信对于通信稳定性和可靠性有着很高的要求，任何通信中断或者信息丢失都可能对电力系统运行造成影响。

OTN技术具有抗干扰能力强、光传输稳定的优势，能够保证电力信息通信的稳定和可靠。

电力技术应用电力系统超长距离光纤通信传输系统的研究与应用 2024年3月25日第41卷第6期87 Telecom Power TechnologyMar. 25, 2024, Vol.41 No.6徐　晶，等：电力系统超长距离 光纤通信传输系统的研究与应用对于M c ，当再生段长度小于75 km 时，富裕度设为 3 dB ；若长度超过125 km ，则富裕度提升至5 dB 。

然而，需注意，设计中继段时系统必须同时满足系统衰减限制、色度色散以及极化模色散（Polarization Mode Dispersion ，PMD ）的所有技术规范。

2.3.2　光接口与电接口设计在构建光纤电路时，严格遵循ITU-T G.957标准定义的光接口规范，确保SDH 设备之间的横向兼容性得以实现。

本项目选用G.652光纤，并且结合STM-64和STM-16这2种光接口技术[5]。

SDH 长途光传输网络的电接口种类丰富，涵盖从2～155 Mb/s 的多种速率，以适应各种应用场景的需求。

2.4　系统优化与改进针对本500 kV 变电站项目，其网络定位和特性决定主要依赖2 Mb/s 的上行和下行话路服务（其电接口参数规范参考表1）。

在本设计中，所有SDH 设备都配备2块63路的2 Mb/s 电接口板，用于保护热固型改性聚苯板，每块电接口板至少具备63个独表2　100 Mb/s 接口要求接口速率类型编码方式传输介质采用标准100 Mb/s4B/5B 编码100Base-TX 或100Base-FXIEEE 802.3u表1　2 Mb/s 电接口参数规范参数指标标称比特率/（kb/s ）2 048比特率容差/（b/s ）±50码型HDB 3输入阻抗/Ω75传输线同轴电缆立的2 Mb/s 接口。

此外，配置一块100 Mb/s 以太网板（其接口类型及其要求见表2），以增强网络的灵活性和数据传输能力。

3　实现效果与未来扩展性的考虑根据所采用的设计策略，对系统传输辅助设备性能进行评估。

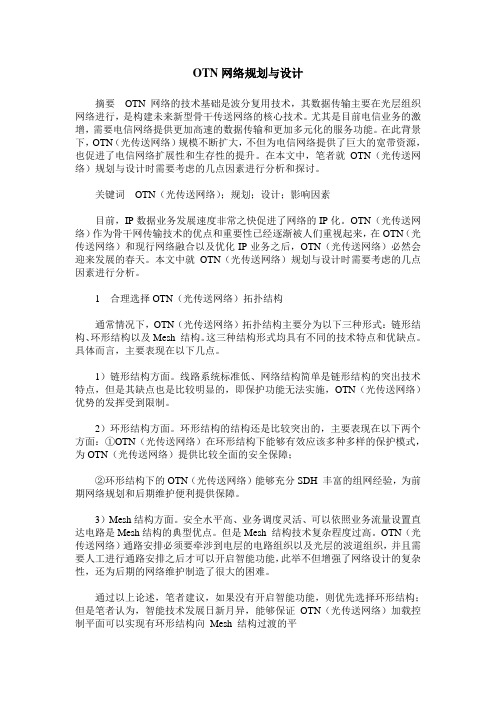

OTN网络规划与设计摘要OTN网络的技术基础是波分复用技术，其数据传输主要在光层组织网络进行，是构建未来新型骨干传送网络的核心技术。

尤其是目前电信业务的激增，需要电信网络提供更加高速的数据传输和更加多元化的服务功能。

在此背景下，OTN（光传送网络）规模不断扩大，不但为电信网络提供了巨大的宽带资源，也促进了电信网络扩展性和生存性的提升。

在本文中，笔者就OTN（光传送网络）规划与设计时需要考虑的几点因素进行分析和探讨。

关键词OTN（光传送网络）；规划；设计；影响因素目前，IP数据业务发展速度非常之快促进了网络的IP化。

OTN（光传送网络）作为骨干网传输技术的优点和重要性已经逐渐被人们重视起来，在OTN（光传送网络）和现行网络融合以及优化IP业务之后，OTN（光传送网络）必然会迎来发展的春天。

本文中就OTN（光传送网络）规划与设计时需要考虑的几点因素进行分析。

1 合理选择OTN（光传送网络）拓扑结构通常情况下，OTN（光传送网络）拓扑结构主要分为以下三种形式：链形结构、环形结构以及Mesh 结构。

这三种结构形式均具有不同的技术特点和优缺点。

具体而言，主要表现在以下几点。

1）链形结构方面。

线路系统标准低、网络结构简单是链形结构的突出技术特点，但是其缺点也是比较明显的，即保护功能无法实施，OTN（光传送网络）优势的发挥受到限制。

2）环形结构方面。

环形结构的结构还是比较突出的，主要表现在以下两个方面：①OTN（光传送网络）在环形结构下能够有效应该多种多样的保护模式，为OTN（光传送网络）提供比较全面的安全保障；②环形结构下的OTN（光传送网络）能够充分SDH 丰富的组网经验，为前期网络规划和后期维护便利提供保障。

3）Mesh结构方面。

安全水平高、业务调度灵活、可以依照业务流量设置直达电路是Mesh结构的典型优点。

但是Mesh 结构技术复杂程度过高。

OTN（光传送网络）通路安排必须要牵涉到电层的电路组织以及光层的波道组织，并且需要人工进行通路安排之后才可以开启智能功能，此举不但增强了网络设计的复杂性，还为后期的网络维护制造了很大的困难。

OTN技术在电力通信网中的应用分析OTN（Optical Transport Network）技术是一种高速、高容量的光通信技术，被广泛应用于电力通信网中。

电力通信网是电力系统的重要组成部分，它主要用于实现电力系统的监控、保护、自动化等功能。

在电力通信网中，OTN技术可以发挥重要作用，提高通信质量和可靠性。

首先，OTN技术可以提高电力通信网的带宽和容量。

电力通信网需要传输大量的监测数据、保护信息、控制命令等，对带宽有着很高的要求。

传统的SDH（同步数字分层）技术在带宽和容量上存在一定的限制，无法满足电力通信网的需求。

而OTN技术采用波分复用技术，能够将多个通信信道通过光纤进行复用，大大提高了传输带宽和容量，满足了电力通信网的需求。

其次，OTN技术可以提高电力通信网的可靠性和稳定性。

电力通信网对通信的可靠性要求很高，任何通信中断都可能导致电力系统的故障或失控。

OTN技术采用了灵活的光纤保护机制，可以实现快速的光路切换，减少通信中断的时间。

此外，OTN技术还支持监测和管理网络中光线的质量和信号强度，能够实时监测光纤的故障和衰减情况，提前预警，维护人员可以提前排查并修复故障，保证电力通信网的稳定运行。

另外，OTN技术还具有较强的扩展性和灵活性，适应了电力通信网日益增长的需求。

随着电力系统规模的扩大和功能的增强，电力通信网需要支持更多的用户和业务。

OTN技术可以根据需求进行灵活的扩容和扩展，方便网络的升级和调整。

此外，OTN技术还可以实现多业务的集成传输。

电力通信网中，存在多种不同类型的业务，如监测数据、保护信号、控制命令等，传统的通信技术需要使用不同的设备和协议进行传输。

而OTN技术可以将这些不同类型的业务通过波分复用技术进行集成传输，降低了设备的成本和维护难度。

最后，OTN技术还支持电力通信网的网络管理和监控。

电力通信网需要进行实时的监测和管理，以保证网络的正常运行。

OTN技术具有强大的管理和监控功能，可以对网络中的各个节点进行监测和管理，提供实时的故障报警和性能统计等功能。

基于OTN技术的电力通信传输网络优化研究
高翔;王婧怡;张熙昊
【期刊名称】《通信电源技术》
【年(卷),期】2024(41)10
【摘要】在现代社会,电力通信传输网络的重要性日益凸显,不仅关系到电力系统的正常运行,还直接影响着我国经济的可持续发展。

为提升电力通信传输网络的质量,文章将通过理论与实践相结合的方法,深入探讨运用光传送网(Optical Transport Network,OTN)技术优化电力通信传输网络的方案。

首先,简单介绍OTN技术的原理;其次,分析基于OTN技术的电力通信传输网络优化策略;最后,探讨基于OTN技术的电力通信传输网络优化案例。

【总页数】3页(P88-90)
【作者】高翔;王婧怡;张熙昊
【作者单位】国网宁夏电力有限公司银川供电公司
【正文语种】中文
【中图分类】TN9
【相关文献】
1.基于otn技术的电力通信传输网络优化策略探讨
2.基于OTN技术的电力通信传输网络优化措施
3.基于OTN技术的电力通信传输网络优化研究
4.基于OTN 技术的电力通信传输网络优化策略探讨
5.基于OTN技术的电力通信传输网络优化策略
因版权原因，仅展示原文概要，查看原文内容请购买。

电力通信网OTN+PTN组网技术研究随着我国电力行业的发展，电力通信网络的建设至关重要。

电力通信网络承担着电力调度、电能计量、保护控制等任务，是电力系统的神经中枢。

为了满足各种数据传输需求，建立适合电力通信网络的组网技术是非常必要的。

本文提出了一种OTN+PTN组网技术，以期在电力通信网络的建设中起到推动作用。

一、OTN技术简介OTN，即光传送网技术，是一种高速传输技术，采用波分复用技术，将不同速率的数据传输到同一光纤中。

OTN分为三个层次：物理层，数据链路层，网络层。

其中，物理层利用DWDM技术实现波分复用，数据链路层提供自适应前向纠错、流量控制、帧同步等功能，网络层提供路由选择、故障检测等高级功能。

二、PTN技术简介PTN，即包交换传送网技术，是一种多业务类型的传输技术。

PTN以MPLS技术为核心，将不同类型业务的数据包打上不同的MPLS标签，实现在网络中的快速转发。

PTN将传输时间和转换时延降至最低。

PTN在大容量、多业务、行业互联等场景下具有应用潜力。

三、OTN+PTN组网技术将OTN与PTN进行组合，可以构建出一个高带宽、低时延的电力通信网络。

OTN技术提供高速率的承载，同时还能够实现不同业务类型的区分；而PTN技术则能够实现不同业务类型的精细化传输。

因此，OTN+PTN组网技术具有以下特点：1、高速率：OTN技术提供高速率的支持，能够满足电力通信网络中大容量、高速率的传输需求。

2、低时延：PTN技术能够降低传输时间和转换时延，有效降低网络延迟，提升通信效率。

3、多业务类型：PTN技术能够实现多种业务类型的传输，包括视频、图像、数据等；同时OTN技术也能够实现多种业务类型的承载，包括E1、GE、10GE等。

4、灵活可靠：PTN技术具有良好的网络灵活性和可靠性，能够快速应对网络故障或网络拓扑调整等情况。

5、安全保密：OTN技术具有高度的安全性和保密性，可以实现信息的安全传输。

四、应用场景1、电力能源调度中心：作为电力调度、控制中心，需要快速准确地收集和传输各电站、电网的数据，实时进行分析和处理，以实现对电力系统的监管和调控。

OTN与PTN、SDH技术在电力通信网的应用作者：刘丽来源：《中国新通信》 2018年第4期前言：电力通信网主要负责电力生产、管理、调度信息的传送，这类信息的传送不仅会直接影响电力调度的质量和效率，国家电网三集五大体系的建设同样与其存在着较为紧密的联系，而为了保证电力通信网的建设能够获得较为有力支持，正是本文就OTN 与PTN、SDH 技术在电力通信网应用开展具体研究的原因所在。

一、OTN 与PTN、SDH 技术介绍1、OTN 技术。

作为下一代的骨干传送网，较为于传统的WDM 技术，OTN 技术具备交叉调度系统、光层和电层开销丰富、可实现复杂组网、属于主流建网模式等优势，这就使得OTN 技术在安全、组网能力、管理维护能力、应用等方面的表现较为优秀。

在OTN 设备的具体应用中，相关设备能够结合业务、调度的不同灵活选择交叉方式，由此电力通信网建设需要便能够得到较好满足[1]。

2、PTN 技术。

作为新一代分组业务汇聚和接入技术，PTN 技术具备多协议标签交互、提供多业务支持、引入分组特性、无缝承载核心IP 业务、实现业务服务质量的区分和保证等优势。

对比PBB-TE 与T-MPLS 两种协议不难发现，后者在采用标准、扩展性、保护实现、管理与控制实现等方面表现较为优秀，这就使得我国电力领域基于T-MPLS 协议的PTN 设备应用较为广泛。

3、SDH 技术。

作为一种灵活、可靠、便于管理的世界电信传输网，SDH 技术具备数字传输体制世界性标准规范、简化DXC 实现、加强OAM 能力、通过简化硬件实现布线拥挤缓解、提高互联管理服务水平、具有完全后向兼容性和前向兼容性等优势。

近年来SDH 技术在我国四个层次的电力通信网中均实现了较高质量的应用，该应用直观说明了SDH技术的应用价值。

二、OTN 与PTN、SDH 技术的应用1、工程概况。

为提升研究的实践价值，本文选择了我国某地新建的220kV 变电站作为研究对象，该变电站接入系统两方向各有一回出线，因此需要进行两回220kV 线路的建设，其中涉及变电站的调度管理分为两地区负责。

电力通信网OTN+PTN组网技术研究随着电力通信网的不断发展，网络交换技术也在不断更新换代。

在电力通信网络中，OTN（光传输网络）和PTN（分组传输网络）技术是两种非常重要的组网技术，在实际应用中发挥着不可替代的作用。

本文将对OTN+PTN组网技术进行深入研究，探讨其原理、优势和应用前景。

一、OTN技术OTN是一种新型的光传输网络技术，它采用了分组交换和时、空电子光转换等技术，能够实现光信号的透明传输。

OTN技术主要由光传送层、光通道层和操作、管理和维护层组成。

光传送层负责光信号的物理传输，光通道层负责光信号的多路复用和解复用，操作、管理和维护层负责网络的监控和管理。

OTN技术的主要特点包括光网络透明传输、网络可靠性高、灵活性大、管理和维护简单等。

在电力通信网络中，OTN技术可以提供大容量、高可靠、低时延和低误码率的传输服务，能够满足电力系统对带宽和可靠性要求较高的通信需求。

三、OTN+PTN组网技术OTN+PTN组网技术是将OTN技术和PTN技术相结合，构建起一种新型的光传输和分组交换混合网络。

OTN+PTN组网技术在网络的物理层和网络层采用了OTN技术和PTN技术，能够实现光信号的透明传输和分组交换。

OTN+PTN组网技术在电力通信网络中具有广阔的应用前景。

OTN+PTN组网技术能够满足电力系统对通信带宽、可靠性、时延和服务质量的要求，能够为电力系统的通信服务提供更加稳定和可靠的保障。

OTN+PTN组网技术能够支持电力系统的多业务传输，能够满足各种通信业务的传输需求。

OTN+PTN组网技术能够提供网络的管理和运维支持，能够为电力系统的通信网络管理和运维提供更便捷和精准的支持。
