实验1 Debug命令使用

  • 格式：doc
  • 大小：102.00 KB
  • 文档页数：12

实验1 查看CPU和内存，用机器指令和汇编指令编程1. 预备知识：Debug的使用我们以后所有的实验中，都将用到Debug程序，首先学习一下它的主要用法。

(1)什么是Debug?Debug是DOS、Windows都提供的实模式(8086方式)程序的调试工具。

使用它，可以查看CPU各种寄存器中的内容、内存的情况和在机器码级跟踪程序的运行。

(2) 我们用到的Debug功能。

●用Debug的R命令查看、改变CPU寄存器的内容；●用Debug的D命令查看内存中的内容；●用Debug的E命令改写内存中的内容；●用Debug的U命令将内存中的机器指令翻译成汇编指令；●用Debug的T命令执行一条机器指令；●用Debug的A命令以汇编指令的格式在内存中写入一条机器指令。

Debug的命令比较多，共有20多个，但这6个命令是和汇编学习密切相关的。

(3) 进入Debug。

Debug是在DOS方式下使用的程序。

我们在进入Debug前，应先进入到DOS方式。

用以下方式可以进入DOS。

①重新启动计算机，进入DOS方式，此时进入的是实模式的DOS。

②在Windows中进入DOS方式，此时进入的是虚拟8086模式的DOS。

下面说明在Windows中进入Debug的一种方法。

选择【开始】菜单中的【运行】命令，如图1所示，打开【运行】对话框，如图2所示，在文本框中输入“command”后，单击【确定】按钮。

图2 在文本框中输入“command”图1 选择【运行】命令进入DOS方式后，如果显示为窗口方式，可以按下Alt+Enter键将窗口变为全屏方式。

然后运行Debug程序，如图3所示。

图3 运行Debug程序(4)用R命令查看、改变CPU寄存器的内容。

我们已经知道了AX、BX、CX、DX、CS、IP这6个寄存器，现在看一下它们之中的内容，如图4所示。

其他寄存器如SP、BP、SI、DI、DS、ES、SS、标志寄存器等我们先不予理会。

图4 使用R命令查看CPU中各个寄存器中的内容注意CS和IP的值，CS=0CA2，IP=0100，也就是说，内存0CA2:0100处的指令为CPU 当前要读取、执行的指令。

在所有寄存器的下方，Debug还列出了CS:IP所指向的内存单元处所存放的机器码，并将它翻译为汇编指令。

可以看到，CS:IP所指向的内存单元为0CA2:0100，此处存放的机器码为02 75 48，对应的汇编指令为ADD DH,[DI+48](这条指令的含义我们还不知道，先不必深究)。

还可以用R命令来改变寄存器中的内容，如图5所示。

图5 用R命令修改寄存器AX中的内容若要修改一个寄存器中的值，比如AX中的值，可用R 命令后加寄存器名来进行，输入“r ax”后按Enter键，将出现“：”作为输入提示，在后面输入要写入的数据后按Enter 键，即完成了对AX中内容的修改。

若想看一下修改的结果，可再用R命令查看，如图6所示。

图6 用R命令修改CS和IP中的内容在图6中，一进入Debug，用R命令查看，CS:IP指向0B39:0100，此处存放的机器码为40，对应的汇编指令是INC AX；接着，用R命令将IP修改为200，则CS:IP指向0B39:0200，此处存放的机器码为5B，对应的汇编指令是POP BX；接着，用R命令将CS修改为ff00，则CS:IP指向ff00:0200，此处存放的机器码为51，对应的汇编指令是PUSH CX。

(5) 用Debug的D命令查看内存中的内容。

用Debug的D命令，可以查看内存中的内容，D命令的格式较多，这里只介绍在本次实验中用到的格式。

如果我们想知道内存10000H处的内容，可以用“d 段地址:偏移地址”的格式来查看，如图7所示。

图7 用D命令查看内存1000:0处的内容要查看内存10000H处的内容，首先将这个地址表示为段地址:偏移地址的格式，可以是1000:0，然后用“d 1000:0”列出1000:0处的内容。

使用“d 段地址:偏移地址”的格式，Debug将列出从指定内存单元开始的128个内存单元的内容。

图7中，在使用d 1000:0后，Debug列出了1000:0~1000:7F中的内容。

使用D命令，Debug将输出3部分内容(如图7所示)。

①中间是从指定地址开始的128个内存单元的内容，用十六进制的格式输出，每行的输出从16的整数倍的地址开始，最多输出16个单元的内容。

从图中，我们可以知道，内存1000:0单元中的内容是72H，内存1000:1单元中的内容是64H，内存1000:0~1000:F 中的内容都在第一行；内存1000:10中的内容是6DH，内存1000:11处的内容是61H，内存1000:10~1000:1F中的内容都在第二行。

注意在每行的中间有一个“-”，它将每行的输出分为两部分，这样便于查看。

比如，要想从图中找出1000:6B单元中内容，可以从1000:60找到行，“-”前面是1000:60~1000:67的8个单元，后面是1000:68~1000:6F的8个单元，这样我们就可以从1000:68单元向后数3个单元，找到1000:6B单元，可以看到，1000:6B 中的内容为67H。

②左边是每行的起始地址。

③右边是每个内存单元中的数据对应的可显示的ASCII码字符。

比如，内存单元1000:0、1000:1、1000:2中存放的数据是72H、64H、73H，它对应的ASCII字符分别是“r”、“d”、“s”；内存单元1000:36中的数据是0AH，它没有对应可显示的ASCII字符，Debug 就用“.”来代替。

注意，我们看到的内存中的内容，在不同的计算机中是不一样的，也可能每次用Debug 看到的内容都不相同，因为我们用Debug看到的都是原来就在内存中的内容，这些内容受随时都有可能变化的系统环境的影响。

当然，我们也可以改变内存、寄存器中的内容。

我们使用d 1000:9查看1000:9处的内容，Debug将怎样输出呢？如图8所示。

图8 查看1000:9处的内容Debug从1000:9开始显示，一直到1000:88，一共是128个字节。

第一行中的1000:0~1000:8单元中的内容不显示。

在一进入Debug后，用D命令直接查看，将列出Debug预设的地址处的内容，如图9所示。

图9 列出Debug预设的地址处的内容在使用“d 段地址:偏移地址”之后，接着使用D命令，可列出后续的内容，如图10所示。

也可以指定D命令的查看范围，此时采用“d 段地址:起始偏移地址结尾偏移地址”的格式。

比如要看1000:0~1000:9中的内容，可以用“d 1000:0 9”实现，如图11所示。

图10 列出后续的内容图11 查看1000:0~1000:9单元中的内容如果我们就想查看内存单元10000H中的内容，可以用图12中的任何一种方法看到，因为图中的所有“段地址:偏移地址”都表示了10000H 这一物理地址。

图12 用3种不同的段地址和偏移地址查看同一个物理地址中的内容(6) 用Debug的E命令改写内存中的内容。

可以使用E命令来改写内存中的内容，比如，要将内存1000:0~1000:9单元中的内容分别写为0、1、2、3、4、5、6、7、8、9，可以用“e 起始地址数据数据数据……”的格式来进行，如图13所示。

图13 用E命令修改从1000:0开始的10个单元的内容图13中，先用D命令查看1000:0~1000:f单元的内容，再用E命令修改从1000:0开始的10个单元的内容，最后用D命令查看1000:0~1000:f中内容的变化。

也可以采用提问的方式来一个一个地改写内存中的内容，如图14所示。

图14 用E命令修改从1000:10开始的4个单元的内容如图14中，可以用E命令以提问的方式来逐个地修改从某一地址开始的内存单元中的内容，以从1000:10单元开始为例，步骤如下。

①输入e 1000:10，按Enter键。

②Debug 显示起始地址1000:0010，和第一单元(即1000:0010单元)的原始内容：6D，然后光标停在“.”的后面提示输入想要写入的数据，此时可以有两个选择：其一为输入数据(我们输入的是0)，然后按空格键，即用输入的数据改写当前的内存单元；其二为不输入数据，直接按空格键，则不对当前内存单元进行改写。

③当前单元处理完成后(不论是改写或没有改写，只要按了空格键，就表示处理完成)，Debug将接着显示下一个内存单元的原始内容，并提示进行修改，读者可以用同样的方法处理。

④所有希望改写的内存单元改写完毕后，按Enter键，E命令操作结束。

可以用E命令向内存中写入字符，比如，用E命令从内存1000:0开始写入数值1、字符“a”、数值2、字符“b”、数值3、字符“c”，可采用图15中所示的方法进行。

图15 用E命令向内存中写入字符从图15中可以看出，Debug对E命令的执行结果是，向1000:0、1000:2、1000:4单元中写入数值1、2、3，向1000:1、1000:3、1000: 5单元中写入字符“a”、“b”、“c”的ASCII码值：61H、62H、63H。

也可以用E命令向内存中写入字符串，比如，用E命令从内存1000:0开始写入：数值1、字符串“a+b”、数值2、字符串“c++”、字符3、字符串“IBM”，如图16所示。

(7)用E命令向内存中写入机器码，用U命令查看内存中机器码的含义，用T命令执行内存中的机器码。

图16 用E命令向内存中写入字符串如何向内存中写入机器码呢？我们知道，机器码也是数据，当然可以用E命令将机器码写入内存。

比如我们要从内存1000:0单元开始写入这样一段机器码：机器码对应的汇编指令b80100 mov ax,0001b90200 mov cx,000201c8 add ax,cx可用如图17中所示的方法进行。

图17 用E命令将机器码写入内存如何查看写入的或内存中原有的机器码所对应的汇编指令呢？可以使用U命令。

比如可以用U命令将从1000:0开始的内存单元中的内容翻译为汇编指令，并显示出来，如图18所示。

图18 用U命令将内存单元中的内容翻译为汇编指令显示图18中，首先用E命令向从1000:0开始的内存单元中写入了8个字节的机器码；然后用D命令查看内存1000:0~1000:1f中的数据(从数据的角度看一下写入的内容)；最后用U命令查看从1000:0开始的内存单元中的机器指令和它们所对应的汇编指令。

U命令的显示输出分为3部分，每一条机器指令的地址、机器指令、机器指令所对应的汇编指令。

我们可以看到：1000:0 处存放的是写入的机器码b8 01 00所组成的机器指令，对应的汇编指令是mov ax,1；1000:3 处存放的是写入的机器码b9 02 00所组成的机器指令；对应的汇编指令是mov cx,2；1000:6 处存放的是写入的机器码01 c8所组成的机器指令；对应的汇编指令是add ax,cx；1000:8 处存放的是内存中的机器码03 49 42所组成的机器指令；对应的汇编指令是add cx,[bx+di+42]。

合集下载

汇编语言上机实验一DEBUG常用命令及8086指令使用

汇编语言上机实验一DEBUG常用命令及8086指令使用

汇编语⾔上机实验⼀DEBUG常⽤命令及8086指令使⽤实验⼀DEBUG常⽤命令及8086指令使⽤实验⽬的:通过实验掌握下列知识:1、8086指令: M OV,ADD,SUB,XCHG等2、DEBUG命令: A,D,E,F,H,R,T,U。

3、ASCII码及⽤16进制数表⽰⼆进制码的⽅法。

内容及步骤:⼀、DEBUG 命令使⽤:1、打 DEBUG 进⼊ DEBUG 控制,显⽰提⽰符 '_ '。

2、⽤命令 F100 10F 'A' 将'A'的ASCII码填⼊内存。

3、⽤命令 D100 10F 观察内存中的16进制码及屏幕右边的ASCII字符。

4、⽤命令F110 11F 41 重复上⼆项实验,观察结果并⽐较。

5、⽤命令 E100 30 31 32 …… 3F将30H-3FH写⼊地址为100开始的内存单元中,再⽤D命令观察结果,看键⼊的16进制数是什么字符的ASCII码?6、⽤H命令检查下列各组16进制数加减结果并和你的⼿算结果⽐较:(1)34H,22H (2)56H,78H (3)A5,79H (4)1284H,5678H (5)A758,347FH7、⽤R 命令检查各寄存器内容,特别注意AX,BX,CX,DX,IP及标志位中ZF,CF和AF的内容。

8、⽤R命令将AX,BX内容改写为1050H及23A8H。

⼆、8086常⽤指令练习1、传送指令1)⽤A命令在内存100H处键⼊下列内容: MOV AX,1234MOV BX,5678XCHG A X,BXMOV AH,35MOV AL,48MOV DX,75ABXCHG A X,DX2)⽤U命令检查键⼊的程序并记录,特别注意左边的机器码。

3)⽤T命令逐条运⾏这些指令,每运⾏⼀⾏检查并记录有关寄存器及IP的变化情况。

并注意标志位有⽆变化。

2、加减法指令:1)⽤A命令在内存100H处键⼊下列内容:MOV AH,34MOV AL,22ADD AL,AHSUB AL,78MOV CX,1284MOV DX,5678ADD CX,DXSUB CX,AXSUB CX,CX图略。

[微机原理与接口技术课件]实验一DEBUG软件的使用

[微机原理与接口技术课件]实验一DEBUG软件的使用

实 验 一 DEBUG 软 件 的 使 用是专为8086/8088汇编语言设计的一种调试工具,是汇编语言程序设计者必须掌握的工具。

具有显示、修改、动态跟踪等功能。

使用它可以对*．COM 、*．EXE文件进行动态跟踪。

DEBUG可以显示和修改内存与寄存器内容，以便在调试中检查程序，查找与改错；亦支持小汇编，直接对小段程序进行汇编；也可对磁盘进行读写。

一、实验目的1．通过实验掌握DEBUG软件的基本使用方法。

2．进一步熟悉、理解8088／8086的寻址方式。

3．掌握数据传送、算术运算、逻辑运算等类指令的基本操作。

二、实验内容与步骤本实验进行前必须保证系统盘上有DEBUG.EXE文件。

进入DEBUG只需在DOS环境下执行 DEBUG命令,即键入DEBUG回车后,屏幕上显示 DEBUG提示符：“_”（短划线）。

操作如下:C:>DEBUG-注: 字符下有下划线的为键入的内容，＼代表回车,后面内容均如此.1．程序输入汇编命令（A命令）在输入程序应注意以下几点：（1）输入的数字必须是十六进制数，并且不输入H。

（2）分号后面的内容（注释）不要输入。

（3）不输入标号，条件转移指令中的标号用偏移地址代替。

方法：先用一个离本转移指令的IP不远的但不一定准确的偏移地址代替标号 ，待程序输入且完成反汇编后获得标号所在处的准确的偏移地址时再修改。

在DEBUG提示符下键入A即进入汇编输入状态-A \键入下面的汇编程序13F2:0100 MOV AX,200013F2:0103 MOV DS,AX13F2:0105 MOV SS,AX13F2:0107 MOV BX,205013F2:010A MOV SI,BX13F2:010C MOV DI,305013F2:010F MOV SI,DI13F2:0111 MOV SP,5FFF13F2:0114 MOV CL,1913F2:0116 MOV BL,CL13F2:0118 MOV AH,F013F2:011A MOV CH,AH13F2:011C MOV BYTE PTR [DI],4013F2:011F MOV WORD PTR [SI],010013F2:0123 MOV DL,[SI+01]13F2:0126 MOV DH,[SI+01]13F2:0129 MOV AL,[SI+01]13F2:012C MOV WORD PTR [BX+SI],0022 13F2:0130 MOV [BX+SI+02],BX13F2:0133 MOV [BX+SI+02],BX13F2:0136 MOV BP,[BX+DI+02]13F2:0139 MOV [BX+DI],BX13F2:013B MOV AX,[BP+DI]13F2:013D MOV BL,AL13F2:013F MOV ES,BX13F2:0141 PUSH BX13F2:0142 PUSH DI13F2:0143 PUSH DI13F2:0144 POP CX13F2:0145 POP DX13F2:0146 XCHG BP,AX13F2:0147 XCHG DH,BL13F2:0149 SAHF13F2:014A CMC13F2:014B LAHF13F2:014C STD13F2:014D CLI13F2:014E PUSHF13F2:014F CLD13F2:0150 POPF13F2:0151 INT2113F2:0153 ^C重新回到DEBUG提示符“-”状态，表示汇编命令已结束。

DEBUG的使用及调试方法

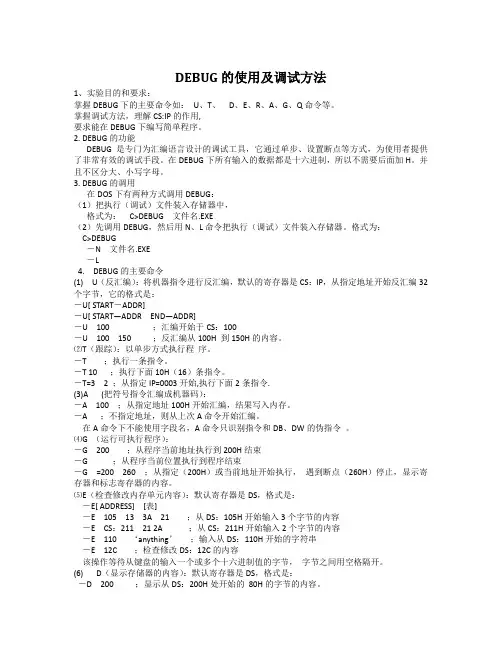

DEBUG的使用及调试方法

DEBUG的使用及调试方法1、实验目的和要求：掌握DEBUG下的主要命令如：U、T、D、E、R、A、G、Q命令等。

掌握调试方法，理解CS:IP的作用,要求能在DEBUG下编写简单程序。

2. DEBUG的功能DEBUG是专门为汇编语言设计的调试工具，它通过单步、设置断点等方式，为使用者提供了非常有效的调试手段。

在DEBUG下所有输入的数据都是十六进制，所以不需要后面加H。

并且不区分大、小写字母。

3. DEBUG的调用在DOS下有两种方式调用DEBUG：（1）把执行（调试）文件装入存储器中，格式为：C>DEBUG 文件名.EXE（2）先调用DEBUG，然后用N、L命令把执行（调试）文件装入存储器。

格式为：C>DEBUG－N 文件名.EXE－L4. DEBUG的主要命令(1) U（反汇编）：将机器指令进行反汇编，默认的寄存器是CS：IP，从指定地址开始反汇编32个字节，它的格式是：－U[ START－ADDR]－U[ START—ADDR END—ADDR]－U 100 ；汇编开始于CS：100－U 100 150 ；反汇编从100H 到150H的内容。

⑵T（跟踪）：以单步方式执行程序。

－T ；执行一条指令。

－T 10 ；执行下面10H（16）条指令。

－T=3 2 ；从指定IP=0003开始,执行下面2条指令.(3)A (把符号指令汇编成机器码）：－A 100 ；从指定地址100H开始汇编，结果写入内存。

－A ；不指定地址，则从上次A命令开始汇编。

在A命令下不能使用字段名，A命令只识别指令和DB、DW的伪指令。

⑷G （运行可执行程序）：－G 200 ；从程序当前地址执行到200H结束－G ；从程序当前位置执行到程序结束－G =200 260 ；从指定（200H）或当前地址开始执行，遇到断点（260H）停止，显示寄存器和标志寄存器的内容。

⑸E（检查修改内存单元内容）：默认寄存器是DS，格式是：－E[ ADDRESS] [表]－E 105 13 3A 21 ；从DS：105H开始输入3个字节的内容－E CS：211 21 2A ；从CS：211H开始输入2个字节的内容－E 110 ‘anything’；输入从DS：110H开始的字符串－E 12C ；检查修改DS：12C的内容该操作等待从键盘的输入一个或多个十六进制值的字节，字节之间用空格隔开。

实验一 利用 DEBUG 调试汇编语言程序段

实验一 利用 DEBUG 调试汇编语言程序段

实验名称实验一利用 DEBUG 调试汇编语言程序段一、实验目的1．熟悉 DEBUG 有关命令的使用方法；2．利用 DEBUG 掌握有关指令的功能；3．利用 DEBUG 运行简单的程序段。
