消防安全应急疏散照明系统产品E-BUS安装说明书Ver2.0北京市崇正华盛应急设备系统有限公司年9月目录表第一节E-BUS系列产品就位号一、智能( 直流) 主站就位要求二、控制器主机的就位要求三、控制器分机的就位要求四、集中电源式集中控制型照明灯/标志灯的安装要求第二节E-BUS系列产品的安装及接线一、智能( 直流) 主站的安装及接线二、控制器主机安装接线三、控制器分机的安装接线四、照明灯UBS-0.5lx/2A-ELS1019安装接线五、标志灯安装接线说明六、地面标志灯的安装接线说明第三节E-BUS系列产品现场安装检验方法一、安装位置的检验方法二、系统接线正确性及系统核验第一节E-BUS系列产品的就位号E-BUS系列产品的就位号是工程设计师设计时, 为了安装时区分相同设备。
本公司的就位号粘贴在产品的外包装箱上。
一、智能( 直流) 主站就位要求1智能( 直流) 主站的选择及就位智能( 直流) 主站的选择, 按照就位号进行选择安装。
2铅酸蓄电池选择及就位根据电源功率选择铅酸电池的容量。
电池须安装在智能( 直流) 主站的机柜里面。
每个机柜配备相同容量的电池18节。
在智能( 直流) 主站的机柜下部, 有三层专门放电池的支架。
当智能( 直流) 主站的位置摆放确定之后, 就能够把18节电池分三层放到机柜里面。
一旦把电池放入到机柜里面, 整个机柜的重量会很重, 再移动就变的十分困难。
二、控制器主机的就位要求控制器主机, 在每个工程一般只有一台。
用于监测控制整个系统的运行。
据此, 控制器主机应该放在控制室, 而且远离有变频设备或者产生较大电磁干扰的设备。
三、控制器分机的就位要求按照就位号进行选择安装。
同时需要注意的是, 同型号的能够互换安装。
四、集中电源式集中控制型照明灯/标志灯的安装要求。
1 要求记录灯具的序列号, 并标在建筑平面图2 要求在同一回路只有一个末端灯具。
即如下图:第二节E-BUS系列产品的安装及接线一、智能( 直流) 主站的安装及接线1电源主机安装:电源主机是整个设备的备电提供中心。
消防应急灯使用说明书
消防应急灯使用说明书
一、产品概述
消防应急灯是采用节能环保的LED灯泡,带有应急模式、自动测试模式、维护模式等功能,具有低压保护,防雷防噪声功能,承受一定负载电流,有一定的防水整机效果,照度均衡,光通路合理,照明效果良好,是照明安全保障及应急逃生设施的理想选择。
二、使用说明
1、开关:在正常工作状态下,可通过控制开关外面的开关按钮,控制灯体的开关。
2、应急模式:消防应急灯带有应急模式,也就是当照明系统出现故障时,灯体能够自动换用应急模式照明,这样无论正常照明系统是否工作正常,都能保证应急逃生时的足够的照明。
3、自动测试模式:消防应急灯带有自动测试模式,也就是定期定期运行自动诊断程序,检测检测灯体的整机情况。
4、维护模式:定期进行维护,保证灯体正常运行。
三、注意事项
1、消防应急灯安装后,需要定期检查,确保其正常运行;
2、安装时,需保证消防应急灯的安装深度,确保灯头安装平行;
3、应对消防应急灯安装的电源线和控制线进行标识,以避免出现混乱;
4、安装使用消防应急灯时,应注意不要拉扯电源线和控制线,
以免损坏灯头。
目录产品使用需知 (1)一、应急照明及疏散指示灯具 (1)NT-BLJC-1LEI1W-1101集中电源集中控制型消防应急标志灯具 (1)NT-BLJC-1REI1W-1102集中电源集中控制型消防应急标志灯具 (2)NT-BLJC-1LREI1W-1103集中电源集中控制型消防应急标志灯具 (3)NT-BLJC-1OEI1W-1104集中电源集中控制型消防应急标志灯具 (4)NT-BLJC-1OEI1W-1105集中电源集中控制型消防应急标志灯具 (5)NT-BLJC-2LEI1W-1121集中电源集中控制型消防应急标志灯具 (6)NT-BLJC-2LREI2W-1122集中电源集中控制型消防应急标志灯具 (7)NT-BLJC-2OEI1W-1123集中电源集中控制型消防应急标志灯具 (8)NT-BLJC-1LEI1W-1201集中电源集中控制型消防应急标志灯具 (9)NT-BLJC-1LEI1W-1202集中电源集中控制型消防应急标志灯具 (10)NT-BLJC-1LREI1W-1203集中电源集中控制型消防应急标志灯具 (11)NT-BLJC-1LREI1W-1204集中电源集中控制型消防应急标志灯具 (12)NT-ZFJC-E3W-1301集中电源集中控制型消防应急照明灯具 (13)NT-ZFJC-E3W-1302集中电源集中控制型消防应急照明灯具 (14)NT-ZFJC-E3W-1303集中电源集中控制型消防应急照明灯具 (15)二、消防应急照明和疏散指示智能监控系统 (16)NT-C-8061G应急照明控制器 (16)三、消防应急照明和疏散指示智能供电系统 (18)NT-D-0.5KVA-8070应急照明集中电源(消防应急灯具专用应急电源) (18)NT-FP-8079应急照明分配电装置 (20)四、NT8311 编码器 (21)五、接口设备 (21)NT8061/232通讯接口 (22)NT8061/CAN通讯接口 (22)六、消防应急照明和疏散指示系统设计 (23)-I-产品使用需知一、产品布线要求◆系统的传输线路应采用金属管、可挠(金属)电气导管、B1级以上的钢性塑料管或封闭式线槽保护。

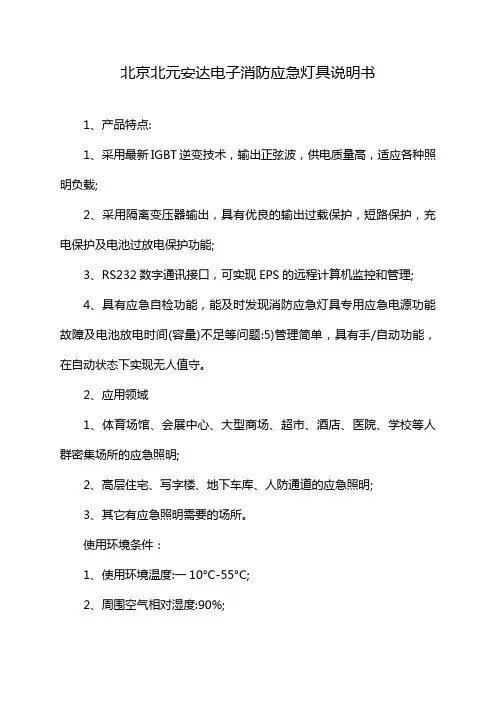

北京北元安达电子消防应急灯具说明书
1、产品特点:
1、采用最新IGBT逆变技术,输出正弦波,供电质量高,适应各种照明负载;
2、采用隔离变压器输出,具有优良的输出过载保护,短路保护,充电保护及电池过放电保护功能;
3、RS232数字通讯接口,可实现EPS的远程计算机监控和管理;
4、具有应急自检功能,能及时发现消防应急灯具专用应急电源功能故障及电池放电时间(容量)不足等问题:5)管理简单,具有手/自动功能,在自动状态下实现无人值守。
2、应用领域
1、体育场馆、会展中心、大型商场、超市、酒店、医院、学校等人群密集场所的应急照明;
2、高层住宅、写字楼、地下车库、人防通道的应急照明;
3、其它有应急照明需要的场所。
使用环境条件:
1、使用环境温度:一10°C-55°C;
2、周围空气相对湿度:90%;
3、使用海拔高度:2000m;警告:本产品应该远离易燃、易爆品及有粉尘、腐蚀性气体的场所。
安全注意事项:
1、本产品需要在专业人员(我公司售后服务人员或现场技术人员)的指导下安装使用,切不可随意安装使用;
2、电源安装运行后,切勿随便打开机柜(箱)门,以防触电。
Acrel江苏安科瑞电器制造有限公司集中电源集中控制型消防应急照明灯具A-ZFJC-E3W-A600安装使用说明书V1.0江苏安科瑞电器制造有限公司Jiangsu ACREL Co.,Ltd.目录一.概述 (1)二.特点 (1)三.技术特性 (1)四.结构特征与工作原理 (1)五.安装与布线 (2)一、概述本说明书为集中电源集中控制型消防应急照明灯具A-ZFJC-E3W-A600(以下简称照明灯)说明书。
标志灯通常安装于室内,具有以下工作状态:1常灭——正常状态;2点亮——应急状态。
通过信号总线接入应急照明分配电装置;受应急照明控制器的控制及管理。
标志灯采用电子编码方式,可通过我公司生产的电子编码器进行现场编码。
二、特点1.受应急照明控制器的控制可使照明灯改变工作状态。
2.照明灯的光源故障、电源功能、通讯故障可在应急照明控制器上显示。
三、技术特性1.工作电压:信号线电压:DC36V2.功耗:3W3.光源类型,应急时间:LED,不小于90min,应急时间由集中电源的配置确定4.故障检测:光源出现短路、断路时,DC36V掉电时,标志灯发送故障信号5.编码方式:采用电子编码方式,占用一个地址6.使用场所:室内7.使用环境:温度:0℃~+55℃相对湿度≤95%,不凝露8.壳体材料和颜色:铝合金(本色)9.重量:大约1kg10.防护等级:IP3011.执行标准:GB17945-2010四、结构特征与工作原理1.照明灯的安装方式:壁挂,外形示意图如图1所示2.标志灯工作原理:标志灯正常处于常灭状态,当发生紧急情况时,转入应急状态,应急状态时常亮。
图1五、安装与布线1.安装示意图如图2所示2.接线说明:Z1Z2为白色电缆,信号总线,无正负3.布线要求:信号线采用RVSP型双绞线,截面积≥2.5mm²。
布线应与动力电缆、高低压配电电缆等不同电压等级的电缆分开布置,不能布设在同一串线管或线槽内。
图2。
消防应急照明灯使用说明1.准备工作:在安装和使用消防应急照明灯之前,需要先进行准备工作。
首先,确认消防应急照明灯是否完好无损。
检查电池是否已经充满电,以确保在需要时能正常使用。
另外,还需确认照明灯的防护盖是否完好,以免灰尘或杂物进入影响其正常发光。
2.安装位置:消防应急照明灯的安装位置至关重要。
它应该安装在楼梯间、走廊、隧道等人员疏散通道的位置。
安装时需要确保灯具的高度符合要求,以便让人们在火灾或紧急情况时能够清晰地看到灯光。
照明灯的安装要牢固可靠,以免在使用过程中掉落。
3.开关操作:消防应急照明灯通常配备了手动开关和自动开关两种操作方式。
手动开关是指可以通过人工操作来打开或关闭灯具。
自动开关是指当电力供应中断时,灯具会自动开启,为人们提供光源。
在平时,可以使用手动开关来测试照明灯的工作状态。
当需要紧急照明时,在电力中断情况下,照明灯会自动开启。
4.灯具维护:为确保消防应急照明灯能够始终处于良好的工作状态,需要定期进行维护和检查。
可以每个季度或每半年进行一次维护,包括清洁灯具表面和灯泡,更换损坏的零件,检查电池容量等。
同时,在使用过程中,还需注意避免灯具受潮或受到强烈的冲击,以免影响其性能。
5.使用时注意事项:在火灾或其他紧急情况下使用消防应急照明灯时1)在燃烧过程中产生的有毒气体会使人失去知觉,所以在逃生时尽量低姿态前进,躲避烟雾。
2)照明灯只是提供暂时光源的设备,不能替代日常照明设备。
在灯具亮起后,要迅速找到逃生通道并尽快离开现场。
3)如果发现消防应急照明灯有任何损坏或故障,应立刻停止使用,避免给自身和其他人员带来安全隐患。
4)在使用消防应急照明灯逃生时,要保持冷静、有条不紊,并尽量避免碰撞到其他人。
综上所述,消防应急照明灯是一种在火灾或其他紧急情况下提供照明的装置。
它能为人们提供逃生的方向指引,保障人身安全。
在使用时需注意灯具的维护和检查,确保其正常工作。
另外,在实际逃生时要注意一些安全事项,保持冷静、有序地逃生。

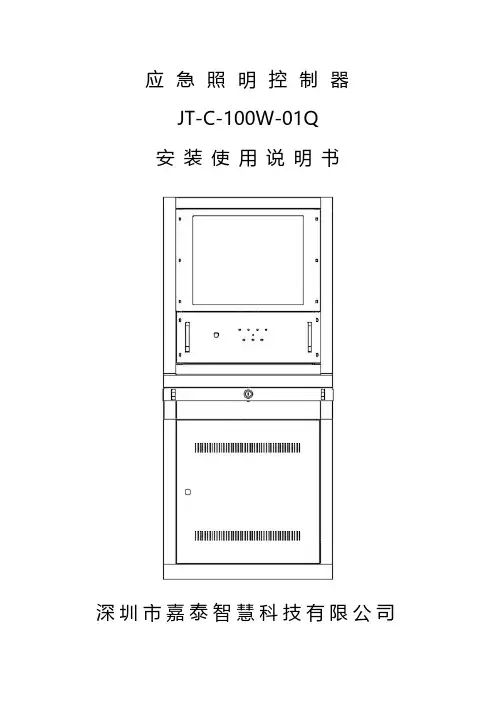

应急照明控制器JT-C-100W-01Q安装使用说明书深圳市嘉泰智慧科技有限公司目录1概述 (1)2技术特性与工作原理 (2)2.1产品主要参数 (2)2.2产品总体结构 (3)2.3产品工作原理 (4)2.4声明 (5)3安装与使用 (5)3.1应急照明控制器安装 (5)3.2智能主机模块面板 (7)4软件系统操作说明 (7)4.1软件界面 (7)4.2用户管理 (8)4.3终端管理 (9)4.4故障查询 (10)4.5控制命令 (12)4.6查看 (13)4.7消防联动 (14)4.8数据库的备份与恢复 (15)5故障分析与排除 (15)6保养与维护 (16)7运输与贮存 (17)8开箱及检查 (17)9安全使用注意事项 (17)1概述本公司生产的JT-C-100W-01Q型应急照明控制器,其设计满足《GB17945-2010消防应急照明和疏散指示系统》的要求。
应急照明控制器是智能消防应急疏散系统的控制主机,实时监测系统各个部分的数据信息,接受FAS火警信号,提供最优逃生路径。
其特点为:1)能够实时采集和管理终端设备数据,显示应急时间;2)监测EPS和EPS电池及终端设备状态;3)接受火警信息,自动生成疏散方案;4)显示终端故障信息,包括故障类型、故障时间和故障位置,并有声光信号警报并打印故障信息;5)打印设备维护报表;6)根据需要配置终端工作方式和状态,根据国家安全标准定期检测终端状态;7)控制器自身备用电源可维持设备运转三个小时以上。
本产品适用于高层建筑、商场、娱乐场所、银行、医院等人员密集的地方。
本产品的型号组成是根据《GB17945-2010消防应急照明和疏散指示系统》来制定的,代表意义如下所示:12341:01Q代表应急照明控制器编号2:100W代表此装置的额定功率为100W3:类别代码:C代表应急照明控制器4:企业代码:JT代表深圳市嘉泰智慧科技有限公司2技术特性与工作原理2.1产品主要参数本产品主要技术参数见表1所示:表1应急照明控制器主要技术参数表产品型号JT-C-100W-01Q硬件环境产品规格970X575X1300mm安装方式落地式主控机工业控制计算机CPU Inter酷睿J1800内存4G硬盘64G显示器17”工业液晶显示器备用电源12V24AH铅酸电池防护等级IP30接地方式TN-S以太网Realtek RTL8111E,10/100/1000Mbps I/O接口10XRS232,10XUSB2.0软件环境操作系统Windows操作系统应用软件消防应急照明和疏散指示系统运行参数数据库SQLite额定电源电压AC220V额定工作频率50Hz主电功率100W应急转换时间≤0.05S应急时间≥180Min输出回路4回路(可扩展)总线技术F-Bus总线距离2000m运行环境-20°C-60°C,RH≤95%执行标准GB17945-20102.2产品总体结构图1产品外形图图2产品结构图2.3产品工作原理将输入交流电通过整流器变换稳定的直流电供给PC机使用,同时给电池充电。
N600(Ver1.06,2020.07)一、注意二、概述本说明书为 2 线制集中电源集中控制型消防应急照明灯具(以下简称照明灯)综合说明书,包括以下产品:HW-ZFJC-E3W-N650(3W 嵌顶安装)、HW-ZFJC-E6W-N651(6W 嵌顶安装)、HW-ZFJC-E9W-N652(9W 嵌顶安装)、HW-ZFJC-E3W-N660(3W 壁挂安装)、HW-ZFJC-E6W-N661(6W 壁挂安装)。
照明灯通常安装于室内,有 2 种工作状态:正常,应急。
具有故障检测功能,故障信息通过总线上传到应急照明分配电装置,应急照明分配电装置再上传到应急照明控制器。
照明灯采用电子编码方式,可通过我公司生产的GST-BMQ-2 型电子编码器进行现场编码。
三、特点1. 受应急照明控制器的控制可使照明灯改变工作状态。
1. 照明灯的光源故障、通讯故障可在应急照明控制器上显示。
四、技术特性1. 总线电压:36V,允许范围:25V~DC36V2. 各型号功耗光通量如下表。
型号功耗W 光通量lmHW-ZFJC-E3W-N650 3 ≥120HW-ZFJC-E6W-N651 6 ≥200HW-ZFJC-E9W-N652 9 ≥350HW-ZFJC-E3W-N660 3 ≥90HW-ZFJC-E6W-N661 6 ≥2003. 光源类型,应急时间:LED,不小于90min,应急时间由集中电源的配置确定。
LED 光源的规格:DC2.9V~DC3.1V/0.2W;LED 光源的型号:2835W80N03。
4. 故障检测:光源出现短路、断路时,总线电压过低时,照明灯发送故障信号。
5. 编码方式:采用电子编码方式,占用一个地址6. 使用场所:室内相对湿度95%,不凝露7. 使用环境:温度:0℃~+55℃ ≤8. 防护等级:IP309. 外形尺寸、安装孔距、重量、壳体材料及颜色:型号外形尺寸(mm)安装尺寸(mm)重量g 壳体材料颜色HW-ZFJC-E3W-N650 Φ142×65 开孔直径Φ120 190 铝合金+ABS+PC 白色HW-ZFJC-E6W-N651 Φ173×66 开孔直径Φ145 270 铝合金+ABS+PC 白色HW-ZFJC-E9W-N652 Φ173×66 开孔直径Φ145 290 铝合金+ABS+PC 白色HW-ZFJC-E3W-N660 209×119×76 60 370 ABS+PC 白色HW-ZFJC-E6W-N661 209×119×76 60 370 ABS+PC 白色10. 执行标准:GB 17945-2010五、结构特征与工作原理1. 照明灯按安装方式可分为2 大类:a) 壁挂照明灯,外形示意图如图1 所示。
*************广东省中山市小榄镇工业大道南10号2幢四楼A区中山汤石照明有限公司版本 1.0安全须知请仔细阅读本须知,并保存此说明书以备参考。
1. 本产品仅供室内使用。
2. 切勿将本产品靠近水源或安装于潮湿处,勿淋到任何液体到本产品上。
3. 使用本产品时,请留意产品上所标示的电压与电流额定值参数。
(超过负载,将会导致火灾,人身伤害及产品损毁)4. 请使用合适的电源线,必须超过本产品所标示的电压与电流额定值。
5. 安装本产品时,请先熟读本说明书并由专业的技术人员安装。
(不遵循说明书的操作指示,可能会导致火灾,人身伤害,产品损毁。
)6. 在任何操作过程中,请先确定关掉电源后,在进行操作。
7. 请勿自行修护本产品;不当的拆移,可能会导致触电或其他不良的后果。
8. 若需更换零件,请确定使用的是制造厂商所指定的替换零件。
9. LED模组不可更换。
10. 不可覆盖隔热材料在灯具表面。
1. 断开电源,天花板安裝面上截取适合的安裝孔。
限用物质含有情况标示安装步骤X :表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572 规定的限量要求。
安装说明书产品名称:集中电源型消防应急照明灯具产品型号:TD-ZLJD-E11W(935G)执行标准:GB17945-2010额定电压:220VAC额定功率:11W 工作频率:50Hz 应急时间90min 额定光能量50lm≥≥ 2. 将电源出线接上驱动输入端。
3. 把驱动放进天花板后再将灯具的弹片压紧卡入安裝孔內。
4. 完成安裝﹐打开电源。
消防安全应急疏散照明系统产品E-BUS安装说明书北京市崇正华盛应急设备系统有限公司2010 年9月目录表第一节E-BUS系列产品就位号一、智能(直流)主站就位要求二、控制器主机的就位要求三、控制器分机的就位要求四、集中电源式集中控制型照明灯/标志灯的安装要求第二节E-BUS系列产品的安装及接线一、智能(直流)主站的安装及接线二、控制器主机安装接线三、控制器分机的安装接线四、照明灯2A-ELS1019安装接线五、标志灯安装接线说明六、地面标志灯的安装接线说明第三节 E-BUS系列产品现场安装检验方法一、安装位置的检验方法二、系统接线正确性及系统核验第一节E-BUS系列产品的就位号E-BUS系列产品的就位号是工程设计师设计时,为了安装时区分相同设备。
本公司的就位号粘贴在产品的外包装箱上。
一、智能(直流)主站就位要求1智能(直流)主站的选择及就位智能(直流)主站的选择,按照就位号进行选择安装。
2铅酸蓄电池选择及就位根据电源功率选择铅酸电池的容量。
电池须安装在智能(直流)主站的机柜里面。
每个机柜配备相同容量的电池18节。
在智能(直流)主站的机柜下部,有三层专门放电池的支架。
当智能(直流)主站的位置摆放确定之后,就可以把18节电池分三层放到机柜里面。
一旦把电池放入到机柜里面,整个机柜的重量会很重,再移动就变的十分困难。
二、控制器主机的就位要求控制器主机,在每个工程一般只有一台。
用于监测控制整个系统的运行。
据此,控制器主机应该放在控制室,并且远离有变频设备或者产生较大电磁干扰的设备。
三、控制器分机的就位要求按照就位号进行选择安装。
同时需要注意的是,同型号的可以互换安装。
四、集中电源式集中控制型照明灯/标志灯的安装要求。
1 要求记录灯具的序列号,并标在建筑平面图2 要求在同一回路只有一个末端灯具。
即如下图:第二节E-BUS 系列产品的安装及接线一、智能(直流)主站的安装及接线1电源主机安装:电源主机是整个设备的备电提供中心。
消防安全应急疏散照明系统产品E-BUS安装说明书Ver2.0北京市崇正华盛应急设备系统有限公司2010 年9月目录表第一节E-BUS系列产品就位号一、智能(直流)主站就位要求二、控制器主机的就位要求三、控制器分机的就位要求四、集中电源式集中控制型照明灯/标志灯的安装要求第二节E-BUS系列产品的安装及接线一、智能(直流)主站的安装及接线二、控制器主机安装接线三、控制器分机的安装接线四、照明灯UBS-0.5lx/2A-ELS1019安装接线五、标志灯安装接线说明六、地面标志灯的安装接线说明第三节 E-BUS系列产品现场安装检验方法一、安装位置的检验方法二、系统接线正确性及系统核验第一节E-BUS系列产品的就位号E-BUS系列产品的就位号是工程设计师设计时,为了安装时区分相同设备。
本公司的就位号粘贴在产品的外包装箱上。
一、智能(直流)主站就位要求1智能(直流)主站的选择及就位智能(直流)主站的选择,按照就位号进行选择安装。
2铅酸蓄电池选择及就位根据电源功率选择铅酸电池的容量。
电池须安装在智能(直流)主站的机柜里面。
每个机柜配备相同容量的电池18节。
在智能(直流)主站的机柜下部,有三层专门放电池的支架。
当智能(直流)主站的位置摆放确定之后,就可以把18节电池分三层放到机柜里面。
一旦把电池放入到机柜里面,整个机柜的重量会很重,再移动就变的十分困难。
二、控制器主机的就位要求控制器主机,在每个工程一般只有一台。
用于监测控制整个系统的运行。
据此,控制器主机应该放在控制室,并且远离有变频设备或者产生较大电磁干扰的设备。
三、控制器分机的就位要求按照就位号进行选择安装。
同时需要注意的是,同型号的可以互换安装。
四、集中电源式集中控制型照明灯/标志灯的安装要求。
1 要求记录灯具的序列号,并标在建筑平面图2 要求在同一回路只有一个末端灯具。
即如下图:第二节E-BUS系列产品的安装及接线一、智能(直流)主站的安装及接线1电源主机安装:电源主机是整个设备的备电提供中心。
(1)深圳市赋安安全系统有限公司 统一维保服务电话:400-8822-119 深圳市赋安安全系统有限公司 统一维保服务电话:400-8822-119地址:深圳市南山区粤海街道高新区社区高新南一道013号赋安科技大楼A 栋9层 地址:深圳市南山区粤海街道高新区社区高新南一道013号赋安科技大楼A 栋9层3.安装方法(1)壁挂式安装在预安装位置左右平行钻孔距分别为255mm 的两个安装孔和60mm的两个安装孔,使用塑料胀塞和螺钉固定在安装孔位上,然后将标志灯具挂在螺钉上,如图2所示。
(2)吊装式安装在预安装位置天花吊顶上使用平行间距为230mm 的吊链垂直到指定高度,然后将吊链固定在标志灯具上的吊环上,如图3所示。
图2.壁挂式安装(单位:mm ) 图3.吊装式安装(单位:mm ) 4.接线方式标志灯具采用无极性两总线线制,将灯具的通讯线(棕+、蓝-)接入到应急照明分配电装置或应急照明集中电源的指定回路中,其工作电压为DC24V 或DC36V ,如图4所示。
灯具1灯具2灯具3棕+蓝-DC24V 或DC36V通讯线图4. 接线方式六、功能说明1.电源正常供电时,标志灯面板发绿光,处于常亮状态。
2. 当出现应急、疏散预案事件时,标志灯面板光源周期性闪烁。
七、维护保养1.灯具应存放在阴凉、干燥的环境中。
2.应轻拿轻放,使用专用手套安装,避免划伤面板。
(2) 深圳市赋安安全系统有限公司 统一维保服务电话:400-8822-119 深圳市赋安安全系统有限公司 统一维保服务电话:400-8822-119地址:深圳市南山区粤海街道高新区社区高新南一道013号赋安科技大楼A 栋9层 地址:深圳市南山区粤海街道高新区社区高新南一道013号赋安科技大楼A 栋9层四、产品外观 产品外观说明 产品外观说明左右双向出口右向安全出口 左向楼层 前向左向楼层 后向右向楼层五、安装说明1.安装要求● 标志灯具的安装应符合相关设计和施工规范。
安装、使用产品前,请阅读安装使用说明书。
请妥善保管好本手册,以便日后能随时查阅。
HW-C-6W-N201应急照明控制器安装使用说明书(Ver.1.02,2020.12)目录第1章概述 (1)第2章技术特性 (1)第3章系统安装与调试 (1)3.1系统安装及接线 (1)3.2系统软件调试 (3)3.2.1 执行程序 (3)3.2.2 设置系统时间 (3)3.2.3 系统运行 (4)第4章系统功能 (4)4.1系统组成 (4)4.2主菜单 (5)4.2.1 主界面 (5)4.2.1.1 应急列表 (6)4.2.1.2 故障列表 (6)4.2.1.3 引导列表 (6)4.2.2 启动应急 (7)4.2.3 消音 (7)4.2.4 复位 (7)4.2.5 历史记录 (7)4.2.6 设备浏览 (8)4.2.7 图形显示 (9)4.2.8 用户设置 (10)4.2.8.1 用户操作 (10)4.2.8.2 年自检 (11)4.2.8.3 月自检 (11)4.2.8.4 时间设置 (12)4.2.8.5 检测 (12)4.2.8.6 关机 (12)4.2.9 系统设置 (13)4.2.9.1 注册 (13)4.2.9.2 工程管理 (14)4.2.9.3 参数设置 (15)4.2.9.4 网络设置 (16)4.2.9.5 用户密码 (16)4.2.9.6 调试 (16)4.2.9.7 程序升级 (18)第5章报废 (18)第6章注意事项 (18)第1章概述HW-C-6W-N201应急照明控制器(以下简称应急照明控制器)是集软硬件于一体的海湾应急照明和疏散指示系统,其硬件部分采用了嵌入式主机,具有显示直观、功耗低、响应及时以及系统稳定、操作方便等优点。
软件具有很好的伸缩性、可扩展性,界面美观大方,突出监控内容的图像信息。
操作方便简洁,适合于不同用户人群的使用。
第2章技术特性1、工作电压:AC220V 50Hz 0.025A2、使用环境:温度:0℃~+40℃相对湿度≤95%,不凝露3、执行标准:GB 17945-20104、主机配置:CPU:ARM9 300MHz内存:64M硬盘:8GB EMMC操作系统:Linux 3.1.X备电:额定电压6.4V、额定容量6Ah5、显示屏:8寸触摸显示屏第3章系统安装与调试3.1 系统安装及接线HW-C-6W-N201应急照明控制器由硬件部分以及软件组成。
消防应急照明控制器使用说明书适用型号:J-C-11S82BJ-C-11S81B青鸟消防股份有限公司Jade Bird Fire Co.,Ltd.目录1概述 (1)1.1产品说明 (1)1.2安全须知 (1)2产品外形及安装方法说明 (3)2.1安装前检查 (3)2.2产品外形 (3)2.3安装环境及要求 (3)2.4搬运注意事项 (4)2.5安装空间要求 (4)2.6内部蓄电池组摆放及线路连接 (4)3接线端子的功能及使用 (6)3.1接线前注意事项 (6)3.2接线说明 (7)3.3接线端子功能说明 (7)3.4标准配接线 (8)4内部说明 (8)4.1内部操作说明 (8)4.2上电及其注意事项 (9)5键盘操作及界面 (10)5.1面板说明 (10)5.2按键区说明 (10)5.3工作模式介绍 (11)5.4常用操作说明 (11)5.5功能操作说明 (14)6常见故障及解决方法 (15)7维护与保养 (15)7.1维护保养注意事项 (15)7.2日常检查 (16)7.3定期检查 (16)8保修条例 (16)1概述1.1产品说明1.1.1产品介绍J-C-11S82B/J-C-11S81B应急照明控制器可对本公司生产的集中控制型消防应急灯具和应急照明集中电源等的工作状态进行控制与监控,其满足GB17945-2010《消防应急照明和疏散指示系统》的要求。
1.1.2产品特点1.故障报警:当控制器与应急灯具、应急集中电源之间的通信中断,或者应急灯具、应急集中电源发生故障时,控制器发出故障报警信号,即点亮故障指示灯,发出故障报警声。
2.应急控制:当接收到火灾报警信号时,控制器根据预先编制的疏散预案,自动控制应急灯具进入应急状态。
3.具有年检、月检、手动自检等功能。
4.具有1路RS485通信接口,可带多路从设备。
5.本控制器可与本公司开发的PC调试软件或安卓手机app调试应用软件,对本控制器进行信息读取、数据写入等操作。
集中电源集中控制型消防应急照明灯具安装使用说明书JT-ZFJC-E3W-L411-03-B深圳市嘉泰智慧科技有限公司目录1概述 (1)2主要参数 (1)3结构特征与工作原理 (2)4安装与使用 (3)5故障分析与排除 (4)6保养与维修 (4)7运输与贮存 (4)8开箱检查 (4)9安全使用注意事项 (5)1概述欢迎使用我公司生产的JT-ZFJC-E3W-L411-03-B系列集中电源集中控制型消防应急照明灯具,该系列灯具设计满足《GB17945-2010消防应急照明和疏散指示系统》的要求。
其特点为:1)应急转换时无机械触电,性能安全可靠2)内部芯片智能恒定输出电流,使灯具的亮度更稳定3)采用LED为发光光源,能耗极低、寿命长、烟雾穿透力强,易管理本产品适用于高层建筑、商场、娱乐场所、银行、医院等人员密集的地方,在发生消防事故的情况下,本产品可以自动为人员疏散提供最准确、最快捷的疏散路径。
本产品的型号组成是根据《GB17945-2010消防应急照明和疏散指示系统》来制定的,代表意义如下所示:12341:产品型号:L411-03-B代表本公司生产的型号;2:产品代码:E3W中E代表发光类型为LED;3W代表额定功率为3W;3:类别代码:Z代表照明灯具,F代表非持续型;J代表集中电源型;C代表集中控制型;4:企业代码:JT代表深圳市嘉泰智慧科技有限公司。
本产品具有耐高温耐腐蚀的特性,可以在大多数的环境下正常使用,产品所采用的材料均为绿色环保材料,部分材料为易碎,安装过程中注意轻拿轻放。
2主要参数本产品的主要技术参数有以下所示:额定电源电压:DC36V主电功耗:3W外壳防护等级:IP30应急工作时间:90分钟使用光源名称和参数:LED DC3V执行标准:GB17945-2010应急输出光通量:≥50lm3结构特征与工作原理3.1该系列产品外形图详见下图:图1L411系列产品外形图图2L411系列结构图3.2产品工作原理当上级分配电装置为灯具提供DC36V电源以及信号时,灯具的线路板中DC-DC降压电路将DC36V电压降为控制电路和光源所需电压,通讯电路接收通讯信号,并将信号传递给控制电路,控制电路控制光源的点亮与熄灭,控制电路将信号反馈给通讯电路。
一、安装声明:1. 安装前请仔细阅读说明书;2. 请专业电工安装;3. 为避免触电危险,在安装、维护前请确认关闭电源;4. 灯具可嵌入安装天花板表面,需预留足够的安装空间,不要在灯具上方覆盖隔热物和可燃物,以避免引发火灾;5. 玻璃如有开裂,请立即更换;6. 请勿将灯具安装于不稳定,不坚固的天窗上,以避免灯具坠落;7. 保留说明书,以备使用参考;8.此灯具内的光源应由制造商或其服务代理商或有类似资格的人来更换。
二、灯具安装接线示意图:1、按如下接线图正确安装及接线。
2、接通市电AC220V 时,灯具呈主电状态,然后点动试验按钮,试验灯具应急状态是否工作正常。
警告:如果灯具的外部软缆线损伤,需由专业人员更换,避免发生危险!三、主要技术指标:四、性能及使用说明:灯具上有:红色(充电)、绿色(主电)、黄色(故障)三种颜色指示灯各一个(或红黄绿三色指示灯一个),试验按钮一个, 蜂鸣器(电器盒内)一个。
主电:绿色指示灯,此指示灯长亮时,表示市电正常(注:本灯具有电压自动转换电路,市电电压如果处在150V 左右时,灯具会由主电状态转入应急状态,当市电电压上升到170V 左右时,灯具会自动由应急状态恢复主电状态。
使用本灯具时,应检查输入交流电压是否正常)。
此指示灯慢闪代表灯具进入月检状态。
此指示灯快闪代表灯具进入年检状态。
充电:红色指示灯,当灯具的交流输入端接通AC220V 电源时,灯内的电路自动给电池充电,电池处充电状态,红色指示灯发亮,当电池充满电时,红色充电指示灯熄灭,充满电后电路自动转入涓流浮充状态,延长了灯具的使用寿命。
故障:黄色指示灯,各种状态如下:1、电池未装或电池连线未接触好、直流保险管开路、电池短路或电池失效、电池充电回路短路时黄灯为慢闪状态。
2、光源开路或短路,应急回路故障时黄灯为快闪状态。
3、年检时间不够30min 时黄灯为长亮状态。
试验按钮:自复式按钮,用户应根据消防部门的要求对应急灯进行定期检查。
应急照明控制器TY-C-10W01B2安装使用说明书浙江台谊消防股份有限公司目录1.概述 (1)2.技术特性 (1)3.结构特征 (1)4.安装、调试 (3)5功能 (3)6故障分析与解决 (5)7安全保护装置及事故处理 (5)8.保养与维修 (5)9.包装、贮存 (5)10.开箱及检查 (5)11.其他 (5)12.售后服务 (5)1.概述应急照明控制器是集中电源集中控制型消防应急照明和疏散指示系统的控制核心,它与我公司生产的消防应急灯具专用应急电源和消防应急灯具组成完整的消防应急照明和疏散系统。
应急照明控制器采用10.0寸液晶显示屏。
应急照明控制器与应急电源采用CAN总线通信方式,具有2回路CAN总线,每一回路可以接32台应急电源,应急照明控制器可以监控3200个具有独立地址的消防应急灯具。
应急照明控制器配有多串口,可以与其它消防控制设备进行通信实现联动控制。
应急照明控制器执行《GB17945-2010消防应急照明和疏散指示系统》国家标准。
1.1产品特点●应急照明控制器采用自主研发控制主板,可以准确,与应急电源及灯具进行可靠通信,●应急照明控制器可以详细记录应急电源及灯具的各种状态信息,如故障报警、应急报警、自检等信息,便于维护查询;●应急照明控制器与应急电源采用CAN总线通信,共有2条CAN通信回路,每条回路可以接64台应急电源;●应急照明控制器设置有多种通信接口可以和其它消防设备进行通信,实现消防联动控制。
●应急照明控制器采用触屏控制。
1.2主要用途及使用范围●应急照明控制器用于有火警报警信号时控制并显示消防应急灯具、应急电源的工作状态;●适用于所有对消防有要求的地上或地下公共建筑物以及各种通道内。
1.3使用环境及工作条件●环境温度:0~+55℃;相对湿度:≤85%;气压:86kPa~106kPa;●额定电源电压:AC220V额定工作频率:50Hz;●备电电压:DC3.2V6Ah;2.技术特性2.1主要性能●应急照明控制器可以对连接到总线上的灯具进行在线扫描,观察灯具所处的状态,用来判断灯具是否有编址重复,灯具故障等情况;●控制器可以对在线灯具进行编址操作,对已经编写地址的灯具进行改写地址操作;●应急照明控制器与应急电源采用CAN总线通信,共有2条CAN通信回路,每条回路可以接64台应急电源,共可以接入3200个不同地址编码的应急灯具;●控制器实时监测自身主电、备电状态;●控制器可以实现主电、备电的自动切换;●控制器可以在市电下,实时打印系统状态;2.2主要参数●额定电源电压:AC220V额定工作频率:50Hz●备电电压:DC3.2V电池容量:6Ah;显示器:10.0寸液晶显示屏;总线方式:CAN-BUS;●传输距离:≤1000m(布线截面积不小于1.5mm2)●回路总数:2回路,可扩展;●通信接口:CAN通讯接口、RS485通讯接口、USB接口3.结构特征●外形尺寸:482mm×267mm×76mm●毛重:6.5kg●结构为嵌入安装,可选配壁柜、立柜、琴台安装方式;见图一。
消防应急照明灯安装使用说明书消防应急照明书安装使用说明书 1消防应急照明灯安装使用说明书一、概述本产品采用GB17945-2010标准,以LED为照明的应急灯,具有最新高科技产品,LED为发光,发光清晰,光色柔和,功耗极低,寿命长等特点,是当前一般灯管型应急照明的升级换代产品。
二、技术参数防护等级:?IP30 额定工作电压/频率:AC220V/50HZ 应急时间?90分钟应急输出光通量:?501m 应急转换时间:?1秒主电功率:2W电池种类:Ni-Cd镍镉电池保险丝规格:交流1A 直流5A 光源名称:发光二极管电池规格:Ni-Cd AA800mAh/2.4V光源输出参数:0.8W 三、安装方法:吊装、壁挂,吊装用吊链吊在拉手上,壁挂挂在灯箱后面的瓜子形孔上。
四、使用方法:1、接线方法:棕色线接火线,蓝色线接零线,黄绿色接地注:棕色线、蓝色线不能接任何开关。
2、把本产品插上交流220V电源(充电18小时)此灯具主电绿色指示灯亮起,LED正常发光,a( 用手按住试验开关2s进入试验状态,指示灯熄灭而LED仍然发光则表示应急工作正常;b( 按住试验开关4s绿色指示灯1HZ闪烁,进入月自检模拟状态,自检通过转入主电状态。
c( 按住试验开关6s绿色指示灯3HZ闪烁,进入年自检模拟状态,自检通过转入主电状态。
3、平时该消防应急灯具不点亮,应急才点亮;应急状态按住试验开关大于6s关断应急。
五、日常维护1、试验按钮用来模拟停电、月自检、年自检之用,以检测灯具应急工作是否正常,用户应按消防部分要求进行检测和维护。
1消防应急照明书安装使用说明书 22、灯具出厂内部电源于放空状态,使用前应先充电24小时,充电时充电灯亮起,接近充满红色指示灯熄灭,此时电路进入浮充对电池小电流充电。
3、声光报警1(故障灯黄灯1HZ闪烁,蜂鸣器1min/1次),表示该灯充电回路短路或者开路;检查保险丝或电池,并及时修理。
4、声光报警2(故障灯黄灯3HZ闪烁,蜂鸣器1min/1次),表示该灯光源短路,开路或应急回路断开;检查光源或应急回路,并及时修路。
消防应急照明灯安装使用说明书
1、概述
本产品采用GB17945-2010标准,以LED为照明的应急灯,具有最新高科技产品,LED为发光,发光清晰,光色柔和,功耗极低,寿命长等特点,是当前一般灯管型应急照明的升级换代产品。
2、技术参数
防护等级:≥IP30额定工作电压/频率:AC220V/50HZ
应急时间≥90分钟应急输出光通量:≥501m
应急转换时间:≤1秒主电功率:2W
电池种类:Ni-Cd镍镉电池保险丝规格:交流1A 直流5A
光源名称:发光二极管电池规格:Ni-Cd AA800mAh/2.4V
光源输出参数:0.8W
3、安装方法:
吊装、壁挂,吊装用吊链吊在拉手上,壁挂挂在灯箱后面的瓜子形孔上。
4、使用方法:
1、接线方法:棕色线接火线,蓝色线接零线,黄绿色接地
注:棕色线、蓝色线不能接任何开关。
2、把本产品插上交流220V电源(充电18小时)此灯具主电绿色
指示灯亮起,LED正常发光,
a.用手按住试验开关2s进入试验状态,指示灯熄灭而LED仍然发光则表示应急工作正常;
b.按住试验开关4s绿色指示灯1HZ闪烁,进入月自检模拟状态,自检通过转入主电状态。
c.按住试验开关6s绿色指示灯3HZ闪烁,进入年自检模拟状态,
自检通过转入主电状态。
3、平时该消防应急灯具不点亮,应急才点亮;应急状态按住试验
开关大于6s关断应急。
5、日常维护
1、试验按钮用来模拟停电、月自检、年自检之用,以检测灯具应
急工作是否正常,用户应按消防部分要求进行检测和维护。
2、灯具出厂内部电源于放空状态,使用前应先充电24小时,充电
时充电灯亮起,接近充满红色指示灯熄灭,此时电路进入浮充对电池小电流充电。
3、声光报警1(故障灯黄灯1HZ闪烁,蜂鸣器1min/1次),表示
该灯充电回路短路或者开路;检查保险丝或电池,并及时修理。
4、声光报警2(故障灯黄灯3HZ闪烁,蜂鸣器1min/1次),表示
该灯光源短路,开路或应急回路断开;检查光源或应急回路,并及时修路。
5、声光报警3(故障灯黄灯常亮,蜂鸣器1min/1次),表示月自
检中放电时间少于60秒,年自检中放电时间少于30min。
6、电池更换方法:将面罩螺丝拧下,把面板拿下,拔掉旧电池,
将同型号的新电池按原接线接入即可。
7、LED灯珠更换方法:将面罩螺丝拧下,把面罩固定螺丝拧下,
把玻璃面板拿下,新型号的LED灯珠换上即可。
6、灯具内电池充放电可达500次以上,如需要换电池须注意极
性、电压及容量。
本电池免费保用一年,一年后有偿维修服务,注意一旦自行拆开机壳,将终止保修。
产品执行标准 GB17945-2010 产品制造时间:见机壳。
