聚氨酯保温管工程施工方案

江西中粮米业有限公司

钢板仓保温工程

施

工

组

织

设

计

扬州牧羊仓储工程有限公司

2010-03-01

聚氨酯保温施工组织设计

一,编制依据

1.1《钢板仓工程施工合同》

二,工程概况

本工程位于江西 ,工程内容为6只10390X15000钢板仓的仓顶、仓体及锥斗的保温 ,保温材料采用聚氨酯泡沫塑料，保温厚度为80mm，容重45kg。外防护采用0.5mm彩钢板，中上部配采带。

三,施工组织布署和和协调管理

3.1施工组织部署

3.1.1一切施工协调管理即人,材,物首先要满足施工进度计划要求,并及时调整,确保工程总施工进度计划的实施.

3.1.2无条件的服从施工总计划的安排.

3.2施工协调管理

3.2.1与监理工程师的协调

(1)在施工全过程中,积极配合业主及监理工程师的工作，接受监理工程师的验收和检查。

(2)贯彻公司己建立的质量控制,检查,管理制度,并据此对各施工班组予以监控,确保产品达到优良.公司对整个工程产品质量负有最终责任.属下任何施工班组的工作失职,失误均视为本公司的工作失误.因而杜绝了现场施工班组,个人不服从监理工作的不正常现象发生.

(3)按部位或分项工序检测的质量,严格执行上道工序不合格,下道工序不施工的准则,使监理能顺利开展工作.在现场质量管理工作中,维护好监理工程师的权威性.

3.2.2与业主间的协调

(1)按总进度制定的控制节点,检查本节点实施的情况,制订,修正,调整下一个节点的实施要求.

(2)接受业主代表定期或不定期地组织对工程节点,工程质量,安全生产等的检查,并对检查结果做好书面记录进行汇总,总结,在总结中不断改进,提高.

(3)及时与业主解决施工中出现的困难和问题,以确保工程进度.

四,施工施工现场管理组织

现场施工管理组织图：

总负责人： 陈志龙

现场组织调度：陈恩桃 技术、质量：陈恩桃

1 聚氨酯直埋保温管施工步骤

聚氨酯直埋保温管是一种高效节能、环保的管道保温材料，能有效地降低管道能量耗损，保护管道，并延长使用寿命。在施工过程中，需注意多种因素，以保证施工质量。以下是聚氨酯直埋保温管施工步骤的认真说明。

1. 环境准备

进行环境准备的第一步是订立聚氨酯直埋保温管施工方案，确定施工范围、施工时间和施工过程中所需的材料、工具等。施工前应做好施工场地的布置，包括布置施工现场的围挡、清理工地杂物及废弃物等。同时进行环境测量以确定环境温度、湿度等因素，以便在聚氨酯直埋保温管施工过程中进行相应的调整。

2. 材料准备

聚氨酯直埋保温管施工所需材料包括聚氨酯保温管、聚氨酯粘合剂、耐酸碱泡沫塞等。施工前应对所需材料进行充分准备，检查质量、数量等方面是否符合要求。

3. 基层检查

聚氨酯直埋保温管施工之前应进行基层检查，检查地下管道的完好性、水平度等方面是否符合要求。若发觉问题应适时矫正，并做好记录，以便后续审查。

4. 粘接处理

在聚氨酯保温管施工之前，需要进行预制加工，即在厂家场内将聚氨酯保温管进行分段加工，以便进行现场拼装。

在现场进行拼装时，先进行粘接处理。首先将要拼接的聚氨酯使用钢丝或其他工具进行切口或者磨擦作用，以便加强黏附力，然后在切口或磨擦位置擦拭粘合剂，并用匀压的方式使其充分粘附。每个连接口应当有适当的重叠，以保证连接的的稳定性。 2 5. 缝隙处理

在粘接处理之后，需要进行缝隙的处理。即对接口处进行填补和密封。以保证施工后不会显现漏气、渗水等问题。

在进行缝隙处理之前，应注意将聚氨酯直埋管壁面和端部进行测量和标记。使用泡沫塞或聚氨酯连接件进行缝隙填补和密封。确保连接口处无漏洞，也不能有压缩变形。

6. 表层处理

最后进行表层处理。表层处理是在保温层基础上进行的，紧要是为了防止聚氨酯保温管受到外力磨损或日晒雨淋等环境影响。

表层处理应当保证平整、美观，同时需要对处理后的表面进行保护。各个处理层的施工应当在彼此之前或之后进行，总体而言，应当组织起施工的每一道程序，以最大化效率和质量。

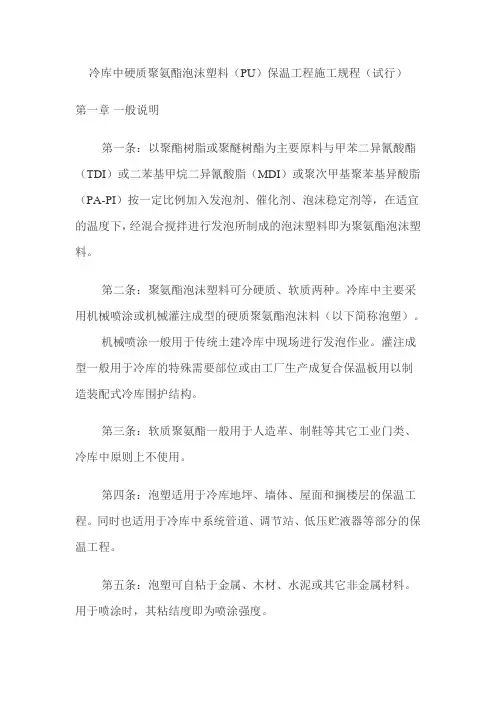

冷库中硬质聚氨酯泡沫塑料（PU）保温工程施工规程（试行）

第一章 一般说明

第一条：以聚酯树脂或聚醚树酯为主要原料与甲苯二异氰酸酯（TDI）或二苯基甲烷二异氰酸脂（MDI）或聚次甲基聚苯基异酸脂（PA-PI）按一定比例加入发泡剂、催化剂、泡沫稳定剂等，在适宜的温度下，经混合搅拌进行发泡所制成的泡沫塑料即为聚氨酯泡沫塑料。

第二条：聚氨酯泡沫塑料可分硬质、软质两种。冷库中主要采用机械喷涂或机械灌注成型的硬质聚氨酯泡沫料（以下简称泡塑）。

机械喷涂一般用于传统土建冷库中现场进行发泡作业。灌注成型一般用于冷库的特殊需要部位或由工厂生产成复合保温板用以制造装配式冷库围护结构。

第三条：软质聚氨酯一般用于人造革、制鞋等其它工业门类、冷库中原则上不使用。

第四条：泡塑适用于冷库地坪、墙体、屋面和搁楼层的保温工程。同时也适用于冷库中系统管道、调节站、低压贮液器等部分的保温工程。

第五条：泡塑可自粘于金属、木材、水泥或其它非金属材料。用于喷涂时，其粘结度即为喷涂强度。 第六条：本施工规程主要用于冷库现场喷涂聚氨酯的施工作业，对于灌注成型作为仅供参考。

第二章 原材料技术条件

第七条：聚氨酯泡沫塑料的原材料选择十分重要。所用原材料应采用国内外知名厂家产品并应具备详细产地、产品批号、产品说明书、产品性能等介绍。

第八条：大批量喷涂的用料应采用未打开的由标准商用集装箱直接运至施工现场的原料。

第九条：使用前不应打开桶盖并应避免不必要的摇动。

第十条：散装运至现场的喷涂用料必须带有生产厂家原始标签，其内容应含：

1、生产厂家名称；

2、货物名称；

3、堆号或批号；

4、净重；

5、推荐贮存范围；

6、标明贮存及安全操作说明的警示牌；

7、混料说明。 第十一条；在产品质量保证期内，施工单位应保存厂家的标签及收货记录。

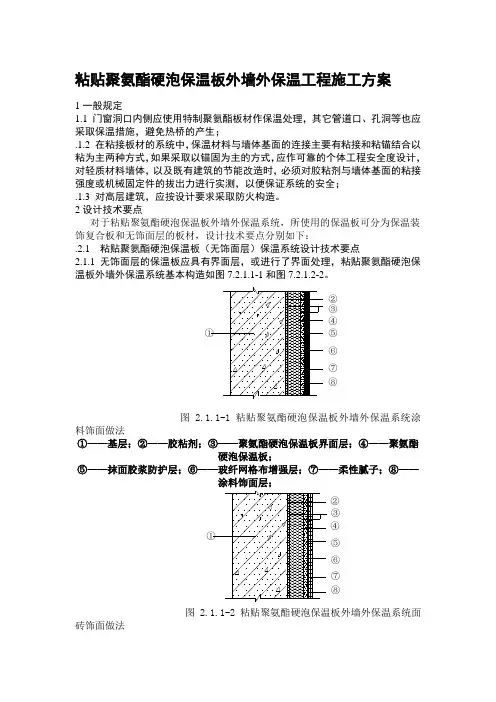

粘贴聚氨酯硬泡保温板外墙外保温工程施工方案

1一般规定

1.1 门窗洞口内侧应使用特制聚氨酯板材作保温处理，其它管道口、孔洞等也应采取保温措施，避免热桥的产生；

.1.2 在粘接板材的系统中，保温材料与墙体基面的连接主要有粘接和粘锚结合以粘为主两种方式，如果采取以锚固为主的方式，应作可靠的个体工程安全度设计，对轻质材料墙体，以及既有建筑的节能改造时，必须对胶粘剂与墙体基面的粘接强度或机械固定件的拔出力进行实测，以便保证系统的安全；

.1.3 对高层建筑，应按设计要求采取防火构造。

2设计技术要点

对于粘贴聚氨酯硬泡保温板外墙外保温系统，所使用的保温板可分为保温装饰复合板和无饰面层的板材，设计技术要点分别如下：

.2.1 粘贴聚氨酯硬泡保温板（无饰面层）保温系统设计技术要点

2.1.1无饰面层的保温板应具有界面层，或进行了界面处理，粘贴聚氨酯硬泡保温板外墙外保温系统基本构造如图7.2.1.1-1和图7.2.1.2-2。

①②③④⑤⑥⑦⑧

图2.1.1-1 粘贴聚氨酯硬泡保温板外墙外保温系统涂料饰面做法

①——基层；②——胶粘剂；③——聚氨酯硬泡保温板界面层；④——聚氨酯硬泡保温板；

⑤——抹面胶浆防护层；⑥——玻纤网格布增强层；⑦——柔性腻子；⑧——涂料饰面层；

①②③⑤④⑥⑦⑧

图2.1.1-2 粘贴聚氨酯硬泡保温板外墙外保温系统面砖饰面做法 ①——基层；②——胶粘剂；③——聚氨酯硬泡保温板界面层;④——聚氨酯硬泡保温板；⑤——抹面胶浆防护层；⑥——玻纤网格布增强层；⑦——面砖胶粘剂；⑧——面砖饰面层；

.2.1.2聚氨酯硬泡保温板长度不宜大于1200mm，宽度不宜大于600mm。

2.1.3建筑物高度在30m以上时，聚氨酯硬泡保温板宜使用锚栓辅助固定。

2.1.4聚氨酯硬泡保温板外墙外保温工程的密封和防水构造设计，重要部位应有详图，且水平或倾斜的挑出部位以及墙体延伸至地面以下的部位应做防水处理。
