MX1031/MX1031B使用说明书

第 1 页 共 14 页

MX1031/MX1031B

手机模块应用简要说明书

MX1031/MX1031B使用说明书

第 2 页 共 14 页

一、 概述：

二、 原理框图：

三、 功能接口简介：

3.1 音频接口

3.2 LCD接口

3.3 I/O接口

3.3.1 充电功能

3.3.2 耳机功能

3.3.3 FM收音机天线

3.3.4 RS232接口

3.3.5 USB数据传输

3.4 马达接口

3.5 电池接口

3.6 天线馈点及RF测试点

3.7 蓝牙

3.8 摄像头接口

3.9 手电接口

3.10 DC充电接口

3.11 按键FPC接口

3.12 FM内置天线

四、 模块版本信息

五、 结构尺寸：

MX1031/MX1031B使用说明书

第 3 页 共 14 页

一、 概述：

本说明书简要介绍MX1031/MX1031B手机模块各接口定义

及快速手机开发。

本说明书仅用于MX1031/MX1031B版。 二、 原理框图：

天线

按键 耳麦接口

充电输入

软件下载接口

3V SIM卡

马达

speaker

reciever

麦克风进音口

锂电池

按键盘面及各键盘定义

LCD，camera

接口 I/O接口

电池接口 天线馈点

麦克风 SIM卡

座接

口

马达接口

喇叭接口

受话器接

口 蓝牙

/WIFI/GPS

LCD，摄

像头 MX1031/MX1031B使用说明书

第 4 页 共 14 页

三、 功能接口简介：

3.1 音频接口：

MX1031/MX1031B模块上共有一个焊线式受话器接口；一个弹片式受话器，

示意图如下：

3.2 LCD接口

MX1031/MX1031B V00主板提供一个液晶屏MIPI接口，该接口支持串联LCD背

光。

LCD接口定义：

管脚号 管脚定义 说明

1 LCD ID2 需兼容不同屏时ID1、ID2要不同电平组合

2 VDD28 MX1031/MX1031B使用说明书

第 5 页 共 14 页 3 VDD_IO 2.8V/1.8V，主板接1.8V

4 LCD ID1 需兼容不同屏时ID1、ID2要不同电平组合

5 RSET 复位

6 GND

7 LPTE 同步信号

8 NC

9 GND

10 LED_N 串联背光负板

11 LED_P 串联背光正板

12 LED_N 串联背光负板

13 LED_P 串联背光正板

14 GND

15 LMIPI_D0N

16 LMIPI_D0N

17 GND

18 LMIPI_CN

19 LMIPI_CP

20 GND

21 LMIPI_D1N 如果液晶屏只需一路MIPI，此管脚悬空

22 LMIPI_D1P 如果液晶屏只需一路MIPI，此管脚悬空

23 GND

3.3 主板与按键小板FPC连接接口

MX1031/MX1031 V00主板支持小板FPC扩展，支持的功能：双喇叭，马达，MIC，

23个按键，3路按键背光灯（可做指示灯）。

MX1031/MX1031B使用说明书

第 6 页 共 14 页

管脚号 扩展接口1 描述 扩展接口2 描述

Pin1 GND 地 GND 地

Pin2 MICP0 麦克正极 KROW0 按键信号

Pin3 MICN0 麦克负极 KROW1 按键信号

Pin4 VIB 马达电压 KROW2 按键信号

Pin5 SPK_OUTP1 1号喇叭正极 KROW3 按键信号

Pin6 SPK_OUTN1 1号喇叭负极 KCOL0 按键信号

Pin7 VBAT 电池电源 KCOL1 按键信号

Pin8 KP_LED1 按键灯1 KCOL2 按键信号

Pin9 SPK_OUTP2 2号喇叭正极 KCOL3 按键信号

Pin10 SPK_OUTN2 2号喇叭负极 KCOL0_1 按键信号

Pin11 KP_LED2 按键灯2 KCOL1_1 按键信号

Pin12 KP_LED3 按键灯3 KCOL2_1 按键信号

Pin13 KROW1 按键信号

Pin14 KCOL1 按键信号

Pin15 GND 地

按键扩展接口1 可以实现的功能：

1. 麦克

2. 马达

3. 双喇叭，可分开单独选择

4. 3路按键背光，也可以实现3色指示灯功能

5. 26个按键扩展功能

MX1031/MX1031B使用说明书

第 7 页 共 14 页

3.3.1 充电功能

充电接口输入电压为5V +/-5%，电流500mA-600mA。

请勿使用超出该范围的充电器。

3.3.2 耳机功能：

耳机为标准3.5耳机插头。通用NOKIA标准耳机。

详见耳机标准。

MX1031/MX1031B使用说明书

第 8 页 共 14 页

3.3.4下载线：

下载线使用波导要求的USB下载线 。

3.4 电池接口

MX1031/MX1031B模块使用4.2V锂电池。定义如下：

MX1031/MX1031B使用说明书

第 9 页 共 14 页

3.5 RF线插头及RF测试点

GSM 或TD 馈点及RF测试点，位置如图示：

3.6 蓝牙、WIFI、GPS 天线馈点：

主板蓝牙天线与WIFI共用天线，有WIFI或GPS功能时电池盖不能使用金属材质。

馈点如下：

使用GPS功能时，馈点使用 主天线的馈点，同时，RF 信号使用RF 传导线引到主

板下端。 MX1031/MX1031B使用说明书

第 10 页 共 14 页

3.7 摄像头接口：

摄像头两个接口 为并口接口。

摄像头的成像方向、sensor型号、前摄像头的接近传感器型号请严格按照摄像头设

计规范设计生产。

主摄像头插座管脚定义如下：

MX1031/MX1031B使用说明书

第 11 页 共 14 页

副摄像头管脚定义：

成像方向：

MX1031/MX1031B使用说明书

第 12 页 共 14 页

3.9.1 按键：

MX1031/MX1031B支持1组焊接开机键与焊接侧键接口。

焊接式侧键焊盘： 管脚号 管脚名 Dir. 描述 备注

1 NC

2 KCOL1

3 KCOL2

4 KROW0

5 GND

焊接式开关机焊盘：

管脚号 管脚名 Dir. 描述 备注

1 POWERKEY 开关机信号

2 GND

MX1031/MX1031B使用说明书

第 13 页 共 14 页

3.9.2 电容屏接口：

电容屏接口为一后锁式ZIF连接器

管脚号 管脚名 Dir. 描述 备注

1 GND

2 SDA IIC数据线 2.8V

3 SCL IIC时钟线 2.8V

4 VCC 电源 2.8V

5 中断

6 复位

FPC加上补强板插入ZIF的厚度为0.2mm。

ZIF连接器型号： MX1031/MX1031B使用说明书

第 14 页 共 14 页

3.9.3 接近传感器接口，跑马灯芯片扩展接口

1. MX1031/MX1031B 主板可支持接近传感器功能，但是需要一个扩展FPC ，将接

近传感器的两个灯贴在FPC 上，扩展接口如下：

2. MX1031/MX1031B 主板可支持跑马灯芯片扩展，实现各种灯效的跑马灯/呼吸灯效

果，扩展接口如下：

接口定义： 管脚号 管脚名 Dir. 描述 备注

1 VBAT 电池电源

2 I2C_SDA IIC数据线

3 I2C_SCl IIC时钟线

4 LED_SHUTDOWN 跑马灯芯片powerdown 控制

脚

5 GND 地

如果客户需要此功能，请提前知会详细灯效要求，波导评估选择芯片实现。

合集下载

诺瓦星云 MX30 控制服务器规格书说明书

诺瓦星云 MX30 控制服务器规格书说明书

MX30

控制服务器

诺瓦COEX控制器嵌入式软件V1.0（内嵌在MX30中）

规格书

MX30 控制服务器 规格书

1

更新记录

文档版本 发布时间 更新说明

V1.0.1 2023-07-04

 新增低延迟功能相关说明

 更新帧频自适应支持的驱动IC

V1.0.0 2023-02-09

第一次发布

简介

MX30是西安诺瓦星云科技股份有限公司（以下简称“诺瓦星云”）全新控制系统COEX系列下的一款二合一控制服务

器，集视频处理和控制功能于一体，具有丰富的视频输入接口（HDMI 2.0、HDMI 1.4、DP 1.1、3G-SDI），10路输出

网口和2路10G光纤接口，支持全新的视觉管理平台VMP，为用户提供更好的操控体验。

认证

CE、FCC、IC、UKCA、PSE。

若该产品无所销往国家或地区的相关认证，请第一时间联系诺瓦星云确认或处理，否则，如造成相关法律风险，客户

需自行承担或诺瓦星云有权进行追偿。

特性

输入输出

多种视频输入接口

− 1×HDMI 2.0（带环路输出）

− 1×HDMI 1.4（带环路输出）

− 1×DP 1.1

− 2×3G-SDI（带环路输出）

10bit/8bit视频源输入

3种输出接口

− 10×千兆网口，最大带载650万像素

− 2×10G光口

− 1×SPDIF数字音频接口

3种控制接口

− 1×Genlock同步信号输入（带环路输出）

− 2×Ethernet以太控制网口

− 1×AUX辅助接口

高级特性

3个独立图层

支持最多添加3个图层，并按照Z序优先级调

整。

画面缩放

支持4种画面缩放模式，包括自定义、点对点、

幕布平铺和铺满屏幕。 

颜色校准

支持对黑白和RGB三基色衍生的12路标准颜色

进行色相、饱和度和明度的精准调节。

HDR

− 支持HDR10，符合SMPTE ST 2084 / SMPTE

说明书-任E行-MX3

说明书-任E行-MX3

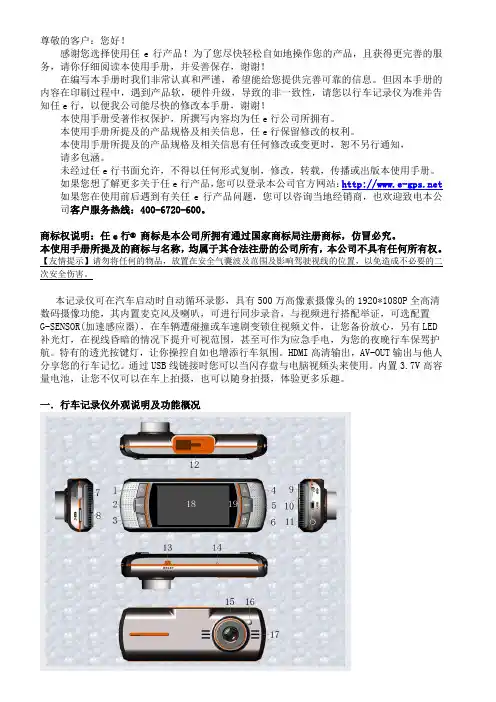

尊敬的客户：您好！
