MX8610说明书

  • 格式：pdf
  • 大小：2.56 MB
  • 文档页数：41

- 1 - 目 录 警告....................................................................................................3 播放器外形和控制键........................................................................5 附件....................................................................................................8 安装电池............................................................................................9 液晶显示屏......................................................................................10 欣赏音乐..........................................................................................11 语音录音..........................................................................................13 模式按钮..........................................................................................14 使用均衡器......................................................................................15 重放文件..........................................................................................17 将软件安装到计算机......................................................................19 MX 8610 Manager安装步骤..........................................................20 将MP3播放器连接到计算机........................................................23 格式化内置内存..............................................................................24 将附加字体下载到MP3播放器中................................................26 删除MP3播放器中的字体............................................................28 将文件传送到MP3播放器............................................................30 删除文件（在MP3播放器上）....................................................33 删除文件（在计算机上）..............................................................34 设置重放顺序..................................................................................36 插入MMC和SD卡.......................................................................39 退出MMC和SD卡.......................................................................40 安全指南..........................................................................................41 故障诊断..........................................................................................42 产品技术规格..................................................................................43

- 2 - 警告 为了避免失火与触电危险，请不要将播放器暴露在雨中或湿气中。

注意： 为了避免触电危险，不要打开盖（或背面）。机器内部无用户自己可以修理的零件。 如需修理，应由专业服务人员进行。 机器底板或背面的图形标记的含意如下。 等边三角形内的带箭头的闪电符号是用于提醒用户，产品外壳内有未绝缘的电压。这个电压的幅度足以使人员触电。 等边三角形内的惊叹号用于提醒用户，部件上的文字说明是用于操作和维护（维修）的重要规则。 为了避免触电不要打开机匣。仅专业人员可以维修。 注意 如超出本手册的规定，对产品进行控制、调整或使用会导致有害的无线电辐射。 注意 有触电的危险 不要打开

- 3 - 产品的图示及功能

正面

耳机插孔锁定键音量调整麦克风录音（录语音）

开机/播放/暂停/关机模式（ 快进/ 快退） （均衡器：X-LIVE/JAZZ/ROAK/FLAT/RETURN）（重复：简介/重复当前曲目/重复全部曲目/随机播放曲目/正常播放/返回） （删除：删除文件/返回） （存储器信息） （背光）

液晶显示屏

- 4 - 产品的图示及功能

电池盖 背面

MMC和SD卡插槽

USB插槽

- 5 - 产品的图示及功能 开机 - 按功能键 （如果选择了“Hold（锁定）”键，按下“Fun”键将没有作用!） 播放-按一次功能键 暂停-按一次功能键 快进-按两次功能键 快倒-按三次功能键 停止-按一次“Stop”键 开机 关机-按停止键，直到屏幕没有显示。 重复 -只要按“RPT”键，重复模式的功能顺序如下所示： （INTRO（简介）- REPEATR ONE（重复当前曲目）- REPEAT ALL（重复全部曲目）- RANDOM（随机播放）-NORMAL（正常播放）-INTRO（简介）） 线控器

功能键（开机/播放/暂停/快进/快退） 暂停/开机/关机锁定键重复键音量调整

- 6 - 附件

皮套 电池（AA5号） 手册

质保卡 快速入门 安装光盘 USB数据线 线控器

- 7 - 安装电池 将电池装进MP3播放器

1． 将电池盖依图解的箭头指示方向往下滑动。 2． 按正确的正负极方向放入AA 5号电池。 3． 按图示的方向推动电池盖直至扣住。

- 8 - 液晶显示屏 ! 下面的图标表示电池的状态。 ! 如果电池图标显示为空并且不断闪烁，这表明电池已用完。 语音录音图标删除图标

电池图标已播放时间

曲目长度

MMC和SD卡图标

重复模式图标播放图标目前曲目号码

曲目总数均衡器模式图标→选择均衡器菜单，可看到有4种不同的均衡器模式X-LIVE，JAZZ，ROCK，FLAT。

电池

小时

- 9 - 欣赏音乐 您的MP3播放器已经预先装有MP3文件，供您直接欣赏。 1. 按 键打开MP3播放器。• 再次按下 键选择第一首曲目。

▼ 按 键暂时停止播放。

再次按下

键继续播放。 2. 按 !/" 键选择您想要欣赏的曲目。 • 按 键选择下一首曲目。 • 按 键选择上一首曲目。

当播放

位速率

为

64Kbps

或

更低

的

MP3

文件

时

，

声

音

质

量将会

降低

。

- 10 - 欣赏音乐 3. 当MP3播放器处于播放模式时，您可以按住音量调节+/-键，将音量调节到您所需大小。

音量调节级别为00-30。 4.在播放时，按一下 键将暂停播放。 • 若要关闭MP3播放器，按住

键约2秒。

▼ 一旦在播放过程中按下按钮，播放中的曲目将会处于暂停状态。

您能够

在液晶显示屏上

看

到这

个曲目

处

于停

止

模式，

但其真

正

状态

是停

留

在暂停模式。

注

在曲目

处

于暂停模式

时

，显示

屏将返回到播放

列表

。

- 11 - 语音录音 1按 键打开MP3播放器。

2 连续按两下REC（录音）键开始语音录音。 3 按 键停止语音录音。

4 录制完成的语音文件将以voice***.wav格式保存，将此文件上载到计算机后，可以在Windows中播放。“***”表示“001”到“099”之间的数字。 5 存储器空间可录制的最大语音录音时间 模式 最大录音时间 32MB 2小时 64MB 4小时 96MB 6小时 128MB 8小时 注意! ■ MX8610不支持其它设备或软件创建的*.wav文件。

- 12 - 模式键 ※ 通过MODE（模式）键可以选择播放器的菜单选项，垂直按下“MODE”按钮，会出现菜单的5个次级选项，然后您可以用 和 键从中选出您想要的菜单。选择菜单“RETURN（返回）”，则返回上级菜单。 模式 菜单 EQUANLIZER (均衡器) X-LIVE/JAZZ/ROCK/FLAT/RETURNREPEAT (重复) INTRO/REPEAT ONE/REPEAT ALL/RANDOM/NORMAL/RETURN ERASE (删除) ERASE FILE/RETURN BACKLIGHT (背光) MEMOTY INFORETURN (存储信息) Memory information （Internal, Memory card） RETURN (返回) Return to a previous menu • 如没有进一步选择其他的曲目，屏幕将会返回到MP3状态。

合集下载

OMRON(OMRON MX3 Plus)电子血压计使用说明书

OMRON(OMRON MX3 Plus)电子血压计使用说明书

共13页，第1页 1 如何获得血压计的读数

概要

此款OMRON MX3 Plus电子血压计不适合去测量心脏跳动的频率。

怀孕期间、脉搏无规律和动脉异常等类似影响测量的，请求教你的医生。

测量前避免吃饭、饮酒、吸烟、运动和洗澡。测量前和测量中应保持平静、放松。

你决不能不听从医生的吩咐而改变所服用的药剂剂量。

将此款血压计保存于温度–20℃至60℃之间的干燥、封闭的地方。

如果3个月或更长时间不使用，请将所有电池从电子血压计中取出。

使用时的劝告

一天至少检查你的血压两次（早餐前、工作后）。

当你在车上时，不要测量你的血压。

请始终在同一个手臂上测量血压。

在测量前，将“布袖口”缠好在手臂上。

警告

使用环境温度在10℃至40℃。

使用中避免剧烈振动、撞击、磁场、电器干扰及其它。不可在强烈日光下测量。

测量期间与移动电话保持至少5米远。

不要将“布袖口”缠绕在除手臂之外的其它物品上。不要将“布袖口”和管子折叠。

不要将OMRON MX3 Plus血压计摔落。 共13页，第2页 2 视图

A 显示屏 B 记忆按钮 C 开始按钮

D 开关按钮 E 交流电源插口 F 布袖口

G 气管 H 气管插头 J 电池盒 K 气管插口

3 准备工作

⑴滑开电池盖。 ⑵按照图示插四节电池进电池盒，并合上电池盒。

注意！必须是四节相同的AA LR6

1.5V碱性电池！ 共13页，第3页 连接布袖口 使布袖口缠绕好

注意！当布袖口没有缠绕好手臂时，不要使布袖口膨胀！

如上图，将H(气管插头)插入K(气管插口)

⑴除去手臂上衣物

注意！卷起袖子时，切勿压迫血液流动！

⑵将布袖口一端穿过H（金属环）

注意！不要将气管裹入 ⑶手臂穿过布袖口

布袖口内！ 注意！如测量左臂，

使气管与手臂、中指保持平行！如上图；如测量右臂，则将气管与右手的小手指保持平行！如左图。布袖口下端与肘关节保持1至2厘米！ 共13页，第4页 ⑷捏住布袖口末端，将它绕在手臂上，如左图。

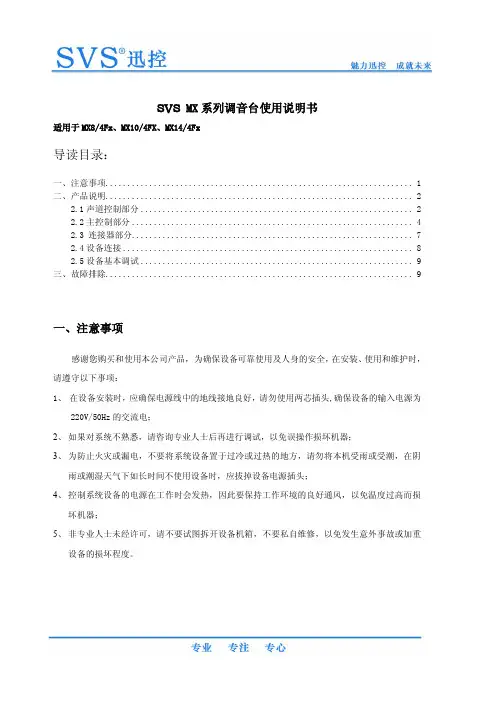

MX系列调音台说明书
