丹佛斯变频器参数设置

丹佛斯变频器参数设置

丹佛斯变频器是一种能够调节电机运行频率的设备，它能够实现电机的无级调速，使

其按照不同的负载需求运行，达到节能降耗、提高生产效率的目的。要想丹佛斯变频器达

到最佳的运行效果，需要对其参数进行适当的设置。本文将就丹佛斯变频器的参数设置进

行详细介绍。

1.基本参数设置

（1）工作/停止方式：选择工作方式时，需根据实际需要进行选择，一般有V/F控制、向量控制和直接转矩控制三种方式可选。停止方式的设置也需根据实际需求确定，有自由

停机、减速停机、急停等多种方式可选。

（2）电源输入：输入电压需与电机额定电压相同，同时还需进行频率设置。

（3）最大频率设置：最大频率设置应根据具体负载情况选择，通常应不大于电机额定转速。

（4）最小频率设置：最小频率的设置需考虑电机低速时的转矩输出，应根据实际负载和逆变器能力进行确定。

丹佛斯变频器支持多种通信协议，如MODBUS、PROFIBUS-DP、CANOPEN等。通信参数主要包括通信地址、波特率、校验位等。

（1）加速时间和减速时间：加速时间和减速时间的设置需根据实际负载情况选择，不能过快或过慢，以免对电机造成损害。

（2）PID调节：在向量控制模式下，需进行PID（比例、积分、微分）参数的设置，

以实现快速响应、精确控制的目的。

（3）倍率设置：可根据实际负载情况进行倍率设置，常见的倍率包括电压倍率和转矩倍率。 为了保护丹佛斯变频器和电机的安全运行，需对保护参数进行设置。

（1）过电流保护：可设置电机最大输出电流，以避免因负载过大而损坏电机。

（3）过压保护：当输入电压超过预设范围时，需自动停机以防止对电机造成伤害。

（5）过热保护：当丹佛斯变频器发生过热时，需自动停机，以避免设备损坏。

综上所述，丹佛斯变频器的参数设置需根据具体负载情况而定，需要谨慎选择和调整，以确保设备能够正常、安全、高效地运行。

合集下载

丹佛斯变频器PROFIBUS通讯配置

丹佛斯变频器PROFIBUS通讯配置

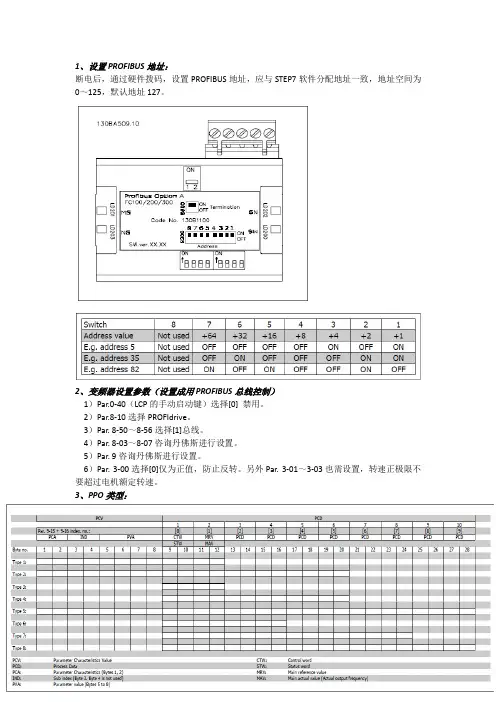

1、设置PROFIBUS地址：

断电后，通过硬件拨码，设置PROFIBUS地址，应与STEP7软件分配地址一致，地址空间为0～125，默认地址127。

2、变频器设置参数（设置成用PROFIBUS总线控制）

1）Par.0-40（LCP的手动启动键）选择[0] 禁用。

2）Par.8-10选择PROFIdrive。

3）Par. 8-50～8-56选择[1]总线。

4）Par. 8-03～8-07咨询丹佛斯进行设置。

5）Par. 9咨询丹佛斯进行设置。

6）Par. 3-00选择[0]仅为正值，防止反转。另外Par. 3-01～3-03也需设置，转速正极限不要超过电机额定转速。

3、PPO类型：

见上表，总共有PPO Type 1～8共8种模式。

PPO types 3、4、6、7和8用于非循环参数访问，只能访问PCD（过程控制数据），但是不能对PCV（变频器参数特征值）进行访问。选择上述5种模式，PLC送出过程控制数据，变频器响应后返回过程状态数据。对于过程控制数据，PCD头4个字节（图中1、2）由CTW（控制字）和MRV（主要参考值――速度）组成，用来控制电机起停以及速度给定。下4个字节（图中3、4）写Par. 9-15[1]中设置的可以写的参数；对于状态数据，PCD头4个字节（图中1、2）由STW（状态字）和MAV（主要实际值――速度）组成，用来反应电机运行状态以及速度反馈值。下4个字节（图中3、4）写Par. 9-16[1]中设置的可以读的参数。后续字节为Par. 9-23中设置的参数。

PPO types 1、2、5可以对PCV（变频器参数特征值）和PCD（过程控制数据）进行读写。

所有PPO types都可以选择成Word consistent（只有PCV数据是连续的，不需要调用SFC14,15）和Module consistent（PCD，PCV数据是连续的，都有调用SFC14,15）。

丹佛斯变频器快调参数

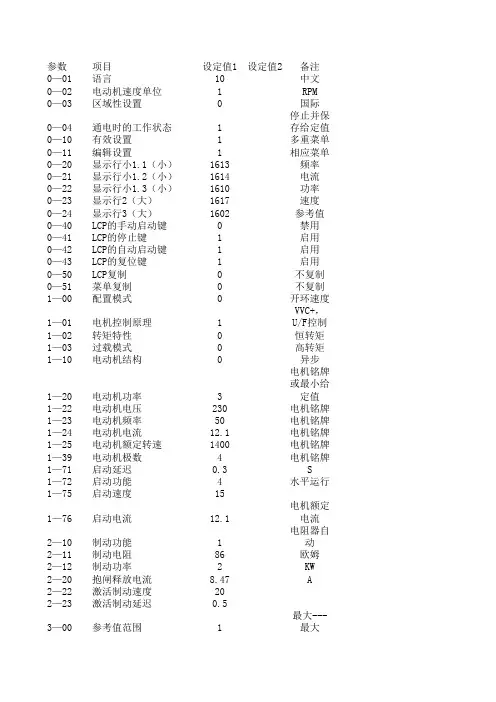

丹佛斯变频器快调参数

参数项目设定值1设定值2备注0—01语言10中文0—02电动机速度单位1RPM0—03区域性设置0国际0—04通电时的工作状态1停止并保存给定值0—10有效设置1多重菜单0—11编辑设置1相应菜单0—20显示行小1.1（小）1613频率0—21显示行小1.2（小）1614电流0—22显示行小1.3（小）1610功率0—23显示行2（大）1617速度0—24显示行3（大）1602参考值0—40LCP的手动启动键0禁用0—41LCP的停止键1启用0—42LCP的自动启动键1启用0—43LCP的复位键1启用0—50LCP复制0不复制0—51菜单复制0不复制1—00配置模式0开环速度1—01电机控制原理1VVC+，U/F控制1—02转矩特性0恒转矩1—03过载模式0高转矩1—10电动机结构0异步1—20电动机功率3电机铭牌或最小给定值1—22电动机电压230电机铭牌1—23电动机频率50电机铭牌1—24电动机电流12.1电机铭牌1—25电动机额定转速1400电机铭牌1—39电动机极数4电机铭牌1—71启动延迟0.3S1—72启动功能4水平运行1—75启动速度151—76启动电流12.1电机额定电流2—10制动功能1电阻器自动2—11制动电阻86欧姆2—12制动功率2KW2—20抱闸释放电流8.47A2—22激活制动速度202—23激活制动延迟0.53—00参考值范围1最大---最大3—02最小参考值0RPM3—03最大参考值2000RPM3—10—0预置参考值03—10—1预置参考值53—10—2预置参考值203—10—3预置参考值1003—40加减速类型1线性3—41斜坡加速时间33—42斜坡减速时间34—10电机速度方向2双方向4—12电机速度下限0RPM4—14电机速度上限2400RPM5—01端子27的模式0输入5—02端子29的模式0输入5—10端子18数字输入8启动5—11端子19数字输入11启动反向5—12端子27数字输入2惯性停车5—13端子29数字输入0无功能5—14端子32数字输入17预置参考值位15—15端子33数字输入16预置参考值位05—40—1继电器19报警5—40—2继电器232机械制动控制

丹佛斯变频器说明书

丹佛斯变频器说明书

1 / 3 丹佛斯变频器

按键功能：

（DISPLAY/STATUS）键用于选择显示模式或者从快速菜单模式、菜单模式变回显示模式。

（QUICK MENU）键用于在快速菜单模式下进行参数编程。可以从快速菜单和菜单模式之间直接转换。

（MENU）键用于对所有参数进行编程。可以从菜单模式和快速菜单模式之间直接转换。

（CHANGE DATA）键用于在菜单模式或快速菜单模式下改变所选参数。

（CANCEL）键用于取消所选参数。

（OK）键用于确定和储存所选参数。

（+/-）键用于选择或改变所选参数。这些键也可在显示模式下使用。

（〈 〉）键用于选择参数组和在改变数字参数时移动光标。

（STOP/RESET）键用于停止电机运作或用于VLT变频器跳闸后重新复位。

（JOG）键被按下时，它会将输出频率改变为预设的频率。

（FWD/REV）键改变在操作器显示屏上用箭头指示的电机旋转方向，（START）键用于启动通过（STOP/RESET）键停动的VLT变频器。该键始终处于有效状态，但不能超越由端子发出的停止命令。

操作步骤：

1、 按（MENU）键进入功能菜单。

2、 按（+/-）或（〈 〉）键选择参数。

3、 按（CHANGE DATA）键进入数据改变模式。

4、 按（+/-）键改变数据值。

5、 按（OK）键存储改变的数据。

6、 按（DISPLAY/STATUS）键返回到正常模式。

变频器故障内容

（10VOLTLOW）警告1：低于10V

2 / 3 （LIVE ZERO ERROR）警告/报警2：电流信号零点故障

（NO MOTOR）警告/报警3：无电机

（MAINS PHASE LOSS）警告/报警4：缺相

（DC LINK VOLTAGE HIGH）警告5：高电压警告

（DC LINK VOLTAGELOW）警告6：低电压警告

（DC LINK OVERVOLT）警告7：过电压

（DC LINK UNDERVOLT）警告/报警8：欠电压

丹佛斯变频器本地控制设置

丹佛斯变频器本地控制设置

丹佛斯变频器本地控制设置

标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]

丹佛斯变频器VLT2900本地控制参数设定步骤：

1. 变频器上电，同时按动【QUICK MENU】+【+】进入菜单模式利用【+/-】键滚动显示各参数找到

2. 进入002本机/远程操作中本机操作（LOCAL） 设置【1】

3. 013本机控制按参数100的本机控制（闭环）

(LOC CTRL/AS P100) 设置【3】

4. 参数203（参考值/反馈范围）设置为【0】或【1】

5. 电机加速时间 进入207取值加速时间30秒

6. 电机减速时间 进入208取值减速时间30秒

7. 按动【QUICK MENU】利用【+/-】键滚动可快速进入003电机频率要改变数据值先按【CHANGE DATA】利用【+/-】键改变参数值。

8. 每次更改完数据后按【CHANGE DATA】来确认储存已改的参数值。
