电气工程安装施工专项方案

第1篇

一、工程概况

本项目位于XX市XX区，总建筑面积约XX万平方米，其中地上XX万平方米，地下XX万平方米。本项目包含住宅、商业、办公等多种功能。电气工程涉及强电、弱电、消防等多个专业，施工内容复杂，技术要求高。

二、施工组织与管理

1. 施工组织

（1）项目经理部

项目经理部负责整个项目的施工组织与管理，下设工程技术部、质量安全管理部、物资设备部、人力资源部、财务部等职能部门。

（2）项目施工队

项目施工队负责具体施工任务，下设电气施工队、弱电施工队、消防施工队等。

2. 管理制度

（1）建立健全施工管理制度，确保施工质量、安全和进度。

（2）严格执行国家和行业相关法律法规，遵循合同约定。

（3）加强施工过程管理，确保施工质量、安全和进度。

三、施工工艺与施工方法

1. 施工工艺

（1）强电施工工艺

强电施工主要包括配电室、电缆桥架、电缆敷设、配电箱安装、电气设备安装等。

（2）弱电施工工艺

弱电施工主要包括综合布线、网络布线、电话布线、监控布线等。

（3）消防施工工艺

消防施工主要包括消防报警系统、自动喷水灭火系统、气体灭火系统等。 2. 施工方法

（1）强电施工方法

1）配电室施工：按照设计要求进行配电室设备安装、线路敷设、接地等。

2）电缆桥架施工：按照设计要求进行电缆桥架制作、安装、防腐等。

3）电缆敷设：按照设计要求进行电缆敷设、接线、绝缘测试等。

4）配电箱安装：按照设计要求进行配电箱安装、接线、调试等。

5）电气设备安装：按照设计要求进行电气设备安装、调试、验收等。

（2）弱电施工方法

1）综合布线：按照设计要求进行综合布线、测试、验收等。

2）网络布线：按照设计要求进行网络布线、测试、验收等。

3）电话布线：按照设计要求进行电话布线、测试、验收等。

4）监控布线：按照设计要求进行监控布线、测试、验收等。

（3）消防施工方法

1）消防报警系统施工：按照设计要求进行消防报警系统安装、调试、验收等。

电气安装工程

一．钢管敷设:

（一）．材料要求: 本工程所使用电线导管（SC管）均为钢管。钢管壁厚均匀、焊缝均匀、无劈裂、砂眼、毛刺和凹扁现象。钢管需预先除锈刷防腐漆，现浇混凝土内敷设时，应除锈，内壁做防腐。金属灯头盒、开关盒、接线盒等,盒板厚度应符合有关要求，镀锌层无剥落，无变形开焊，敲落孔完整无缺，面板安装孔与地线焊接脚齐全，并有产品合格证。使用的螺栓、螺丝、膨胀螺栓、螺母、垫圈等应采用镀锌件。

（二）．施工机具: 手动煨管器、液压煨管器、压力案子、套丝板、套丝机、钢锯、扁锉、半圆锉、圆锉等。

（三）．施工方法:

暗配管:

（1）工艺流程:

预制加工→测定盒、箱位置→稳注盒、箱→管路敷设→管路连接→变形缝处理→跨接地线连接

（2）基本要求:

敷设于多尘和潮湿场所的电线管路、管口、管子连接处均匀作密封处理。

暗配的电线管路宜沿最近的路线敷设并应减少弯曲；埋入墙和混凝土内的管子，离表面的净距离不应小于15mm。

进入落地式配电箱的电线管路，排列应整齐，管口应高出基础面

不小于50mm。

埋入地下的地下管路不宜穿过设备基础，在穿过建筑物基础时，应加保护管。

预制加工: 根据设计图，加工好各种盒、箱、管弯。钢制导管煨弯可采用冷煨法。

冷煨法: 一般管径为20mm及以下时，用手板煨管器。先将管子插入煨管器，逐步煨出所需弯度。管径为25mm及以上时，使用液压煨管器，即先将管子放入模具，然后扳动煨管器，煨出所需弯度。

（3）管子切断: 常用钢锯或无齿锯等进行切管，将需要切断的管子长度量准确，放在钳口内卡牢固，断口处平齐不歪斜，管口刮铣光滑，无毛刺，管内无铁屑。

（4）管子套丝: 采用套丝板、套管机，根据管外径选择相应板牙。将管子用台虎钳夹牢，再把套丝板套在管端，均匀用力不得过猛，随套随浇冷却液，丝扣不乱不过长，清除渣屑，丝扣干净清晰。管径20mm及以下时，应分两板套成；管径在25mm及以上时，应分三板套成。

电气工程专项施工方案

-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII 电气专项施工方案

第一章 工程概况

（一）工程简介

工程名称：垄上新居二期2-2期32#楼

工程地址：宽城县上河西村西山公园南侧

建设单位：宽城汇利房地产开发有限公司

监理单位：宽城满族自治县建设工程监理有限责任公司

设计单位：承德市建筑设计研究院有限公司

施工总承包单位：宽城育才建筑安装工程有限责任公司

(二）建筑结构概况

1. 本工程地下二层，功能为储藏室；地上十一层,功能均为住宅。楼面及屋面均采用钢筋混凝土现浇板.

2. 本工程±相当于绝对标高；室内外高差为，地下二层层高均为3500mm，地上一至九层层高均为2950mm。十层层高,十一层层高，建筑物结构总高度为。注:结构总高度为室外地坪至主要屋面板的高度.

3. 结构形式为:剪力墙结构,抗震等级为:四级。抗震设防分类标准为:标准设防类(丙类). 基础形式采用钢筋混凝土柱下独立基础和墙下条形基础。

4.本工程总建筑面积为：㎡，地上建筑面积为：㎡

一．配电系统

本工程低压配电系统采用（380/220V）三相五线制，利用电缆直埋引入。低压配电室至各层接线箱采用电缆配线，接线箱至各层配电箱采用绝缘导线配线，其中电气竖井内电缆和绝缘导线采用梯形桥架敷设布线，其余导线或电缆采用穿管敷设布线。工程中消防用电、应急事故照明等重负荷导线采用阻燃型WD-ZN-YJV聚氯乙烯绝缘电缆，其余配电导线采用SYWV-75-9（7）绝缘电缆。

二．防雷、接地

利用建筑物基础钢筋作为接地装置，采用结构柱筋作引下线，在距地大于米处设置接地电阻测试点，其电阻测试值小于1欧。消防监控室、金属管道、设备机壳、30米以上金属门窗做等电位连接并与接地装置相连。

三.照明系统

照明种类分正常照明和应急照明两种。电梯井道内设置36V永久照明，共配置七盏灯。

第二章 编制依据 为了确保工程质量目标，发扬“艰苦创新、以质量求生存，以管理出效益”的精神，强化施工质量管理，结合工程实际情况，按如下技术标准、操作规程、规范编制专项施工方案：

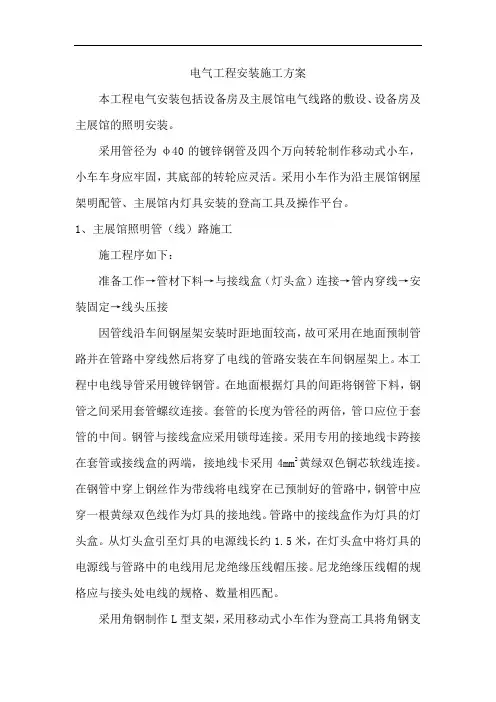

电气工程安装施工方案

本工程电气安装包括设备房及主展馆电气线路的敷设、设备房及主展馆的照明安装。

采用管径为φ40的镀锌钢管及四个万向转轮制作移动式小车，小车车身应牢固，其底部的转轮应灵活。采用小车作为沿主展馆钢屋架明配管、主展馆内灯具安装的登高工具及操作平台。

1、主展馆照明管（线）路施工

施工程序如下：

准备工作→管材下料→与接线盒（灯头盒）连接→管内穿线→安装固定→线头压接

因管线沿车间钢屋架安装时距地面较高，故可采用在地面预制管路并在管路中穿线然后将穿了电线的管路安装在车间钢屋架上。本工程中电线导管采用镀锌钢管。在地面根据灯具的间距将钢管下料，钢管之间采用套管螺纹连接。套管的长度为管径的两倍，管口应位于套管的中间。钢管与接线盒应采用锁母连接。采用专用的接地线卡跨接在套管或接线盒的两端，接地线卡采用4mm2黄绿双色铜芯软线连接。在钢管中穿上钢丝作为带线将电线穿在已预制好的管路中，钢管中应穿一根黄绿双色线作为灯具的接地线。管路中的接线盒作为灯具的灯头盒。从灯头盒引至灯具的电源线长约1.5米，在灯头盒中将灯具的电源线与管路中的电线用尼龙绝缘压线帽压接。尼龙绝缘压线帽的规格应与接头处电线的规格、数量相匹配。

采用角钢制作L型支架，采用移动式小车作为登高工具将角钢支

架固定在主展馆钢屋架上。安装角钢支架时应先放线，一人在地面推车另一人站在车上用抱箍将角钢支架固定在钢屋架上，支架间距为2.0米。待将管路（线）预制好后，在主展馆里并排摆上四台移动式小车。每台车上站一人用麻绳将管路吊到车上并放在角钢支架上，用管卡将钢管固定在角钢支架上。

2、主展馆动力及办公室照明管（线）路施工

2.1配管：

配管施工程序如下：

准备工作→现场放线定位→管材下料→安装固定→与箱盒连接→临时封堵

钢管安装时采用套管螺纹连接，钢管明配时应采用专用的接地线卡跨接在套管两端。导管与其配件（如直接、锁母、接线盒）的材质应一致。暗敷管的埋设必须紧跟土建主体结构或砌体施工，技术人员、班组作业组长将结构施工图和建筑施工图与电气施工图对照，并与土建（钢结构）测量放线人员密切配合，找准建筑物空间几何尺寸和门窗洞口位置，保证预埋到位准确。
