植筋施工工艺

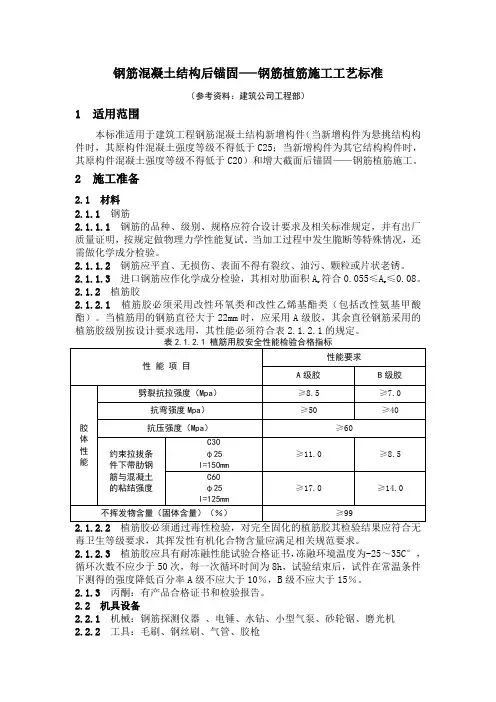

钢筋混凝土结构后锚固—钢筋植筋施工工艺标准

（参考资料：建筑公司工程部）

1 适用范围

本标准适用于建筑工程钢筋混凝土结构新增构件（当新增构件为悬挑结构构件时，其原构件混凝土强度等级不得低于C25；当新增构件为其它结构构件时，其原构件混凝土强度等级不得低于C20）和增大截面后锚固—钢筋植筋施工。

2 施工准备

2.1 材料

2.1.1 钢筋

2.1.1.1 钢筋的品种、级别、规格应符合设计要求及相关标准规定，并有出厂质量证明，按规定做物理力学性能复试。当加工过程中发生脆断等特殊情况，还需做化学成分检验。

2.1.1.2 钢筋应平直、无损伤、表面不得有裂纹、油污、颗粒或片状老锈。

2.1.1.3 进口钢筋应作化学成分检验，其相对肋面积Ar符合0.055≤Ar≤0.08。

2.1.2 植筋胶

2.1.2.1 植筋胶必须采用改性环氧类和改性乙烯基酯类（包括改性氨基甲酸酯）。当植筋用的钢筋直径大于22mm时，应采用A级胶，其余直径钢筋采用的植筋胶级别按设计要求选用，其性能必须符合表2.1.2.1的规定。

表2.1.2.1 植筋用胶安全性能检验合格指标

性 能 项 目 性能要求

A级胶 B级胶

胶

体

性

能 劈裂抗拉强度（Mpa） ≥8.5 ≥7.0

抗弯强度Mpa） ≥50 ≥40

抗压强度（Mpa） ≥60

约束拉拔条

件下带肋钢

筋与混凝土

的粘结强度 C30

φ25

l=150mm ≥11.0 ≥8.5

C60

φ25

l=125mm ≥17.0 ≥14.0

不挥发物含量（固体含量）（％） ≥99

2.1.2.2 植筋胶必须通过毒性检验，对完全固化的植筋胶其检验结果应符合无毒卫生等级要求，其挥发性有机化合物含量应满足相关规范要求。

2.1.2.3 植筋胶应具有耐冻融性能试验合格证书，冻融环境温度为-25～35C°，循环次数不应少于50次，每一次循环时间为8h，试验结束后，试件在常温条件下测得的强度降低百分率A级不应大于10％，B级不应大于15％。

钢筋混凝土结构后锚固—钢筋植筋施工工艺标准

（参考资料：建筑公司工程部）

1 适用范围

本标准适用于建筑工程钢筋混凝土结构新增构件（当新增构件为悬挑结构构件时，其原构件混凝土强度等级不得低于C25；当新增构件为其它结构构件时，其原构件混凝土强度等级不得低于C20）和增大截面后锚固—钢筋植筋施工。

2 施工准备

2.1 材料

2.1.1 钢筋

2.1.1.1 钢筋的品种、级别、规格应符合设计要求及相关标准规定，并有出厂质量证明，按规定做物理力学性能复试。当加工过程中发生脆断等特殊情况，还需做化学成分检验。

2.1.1.2 钢筋应平直、无损伤、表面不得有裂纹、油污、颗粒或片状老锈。

2.1.1.3 进口钢筋应作化学成分检验，其相对肋面积Ar符合0.055≤Ar≤0.08。

2.1.2 植筋胶

2.1.2.1 植筋胶必须采用改性环氧类和改性乙烯基酯类（包括改性氨基甲酸酯）。当植筋用的钢筋直径大于22mm时，应采用A级胶，其余直径钢筋采用的植筋胶级别按设计要求选用，其性能必须符合表2.1.2.1的规定。

表2.1.2.1 植筋用胶安全性能检验合格指标

性 能 项 目 性能要求

A级胶 B级胶

胶

体

性

能 劈裂抗拉强度（Mpa） ≥8.5 ≥7.0

抗弯强度Mpa） ≥50 ≥40

抗压强度（Mpa） ≥60

约束拉拔条

件下带肋钢

筋与混凝土

的粘结强度 C30

φ25

l=150mm ≥11.0 ≥8.5

C60

φ25

l=125mm ≥17.0 ≥14.0

不挥发物含量（固体含量）（％） ≥99

2.1.2.2 植筋胶必须通过毒性检验，对完全固化的植筋胶其检验结果应符合无毒卫生等级要求，其挥发性有机化合物含量应满足相关规范要求。

2.1.2.3 植筋胶应具有耐冻融性能试验合格证书，冻融环境温度为-25～35C°，循环次数不应少于50次，每一次循环时间为8h，试验结束后，试件在常温条件下测得的强度降低百分率A级不应大于10％，B级不应大于15％。

西科大抽水站改造工程

外 墙 防 渗 处 理

技 术 方 案

编制单位： 河 北 省 水 利 工 程 局

编 制： 魏 新 江

审 核： 高 成 卫

编制日期： 二 0 一 一 年 九 月

目录

第一节 植筋施工方法

第一节 模板施工方法

第二节 混凝土施工方法

第一节 植筋施工方法

一． 施工工艺流程

植筋的定位/放线→植筋的钻孔→钻孔的清理和处理→钢筋除锈→钻孔机钢筋的验收→锚固胶配置→注胶→植入钢筋并临时固化→固化、保护→植筋拉拨检查→钢筋绑扎与混凝土浇筑。

二 、 施工技术

1、定位放线

按设计要求标准植筋钻孔位置、型号、若基材上存在受力钢筋，钻孔位置可适当调整，但均宜植在箍筋内侧。

2、钻孔

Φ18及以下可用的钻头钻孔。施工面钻孔应由下至上钻孔，防止钻孔产生的污物将已防好的具体施工线弄脏，不便继续施工。工程结构加固后受力状态改变，钢筋锚固的质量尤为重要，因为必须保证锚固钢筋的位置及垂直度。当钻柱面墙面孔施工时，将钻身用水平尺调为水平，并且让机身与同方向控制线等距，以保证机身与柱面、墙面垂直。电锤或水钻上带深度控制装置，成孔深度应达到要求再加10mm，否则太浅达不到锚固要求，太深又会对原结构破坏。钻孔的孔径与孔深根据粘合剂的性能指标、钢筋的直径、混凝土的强度等级并结合现场试验而确定。一般情况下，孔径D﹦钢筋直径d+（4~8）mm；孔深L﹦（12~20）d，钢筋直径较小时，取低倍数，钢筋直径较大时取高倍数，混凝土强度等级较高的，取低倍数，混凝土强度等级较低的，取高倍数。

钢筋直径 钻孔直径 钻孔深度 承载力KN 备注

φ6.5 14mm 150mm 7.4

φ8 18mm 200mm 10.52

φ10 22mm 240mm 26.3

1 五一广场绿化用地地下空间建设项目

主体工程

钢

筋

植

筋

施

工

方

案

施工单位：湖南长工工程建设有限公司

五一广场绿化用地地下空间建设项目部

编 制：

2 一、 编制依据：

1 《 混凝土结构加固设计规范》GB50367-2013

2 《混凝土结构设计规范》GB50010

3 《工程结构加固材料安全性鉴定技术规范》GB50728-2011

4 国家建筑标准设计 《混凝土结构施工图平面整体表示方法制图规则和构造详图》11G101-1

5 施计施工图

二、工程概况：

2.1工程概况

1.长沙市五一广场绿化用地地下空间建设项目位于长沙市五一大道与黄兴北路、南阳街交汇北侧，交通便利（每天下班时间，交堵塞严重）。建（构）筑地下室三层，地上为绿化广场；结构类型为框剪结构，首层建筑面积为：24939.49平方米，下沉广场面积为：2787.97平方米；负一层建筑面积为：29175.62平方米，下沉广场面积为：4450.46平方米；负二层建筑面积为：28633.65平方米，停车位：784位。首层与负一层为商业用地（商铺），负二层为停车场。本工程划分两个作业区：一期工程（A区）与二期工程（B区），一期工程建筑面积约占55000平方米，二期工程约占33000平方米，根据现场情况先施工一期工程（A区），一期工程施工至主体结构二层，开始施工二期工程（B区）。本工程采用局部复合地基上的筏板基础，同时采用锚杆整体抗浮。本工程基础设计等级甲级，抗浮设计水位40.00。结构型式为框架—剪力墙体系。

三、 植筋的施工流程

弹线定位→钻孔→洗孔→钢筋处理→注胶→植筋→固化养护→抗拔试验→绑钢筋浇筑混凝土

3 四、 材料要求

1、锚固胶：

本工程胶粘剂采用改性环氧树脂（建筑结构植筋胶 A级胶），性能均符合GB50728-2011第4.2.2条的规定。

严禁使用不饱和聚酯树脂和醇酸树脂作为胶粘剂。基材混凝C40。
