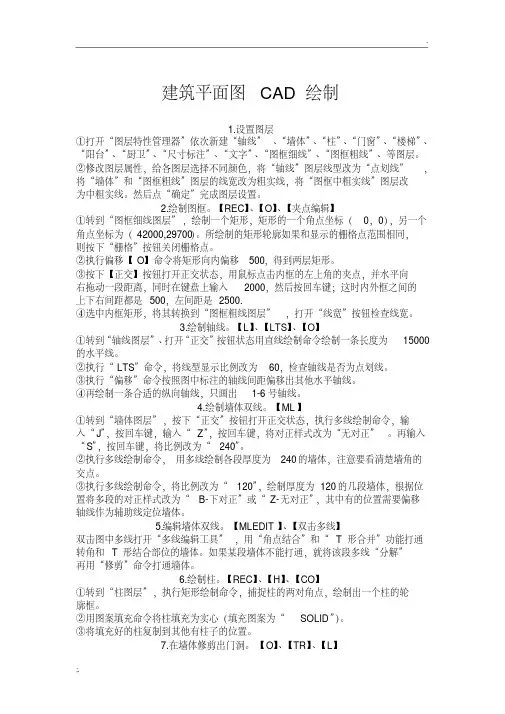

;. 建筑平面图CAD绘制
1.设置图层①打开“图层特性管理器”依次新建“轴线”、“墙体”、“柱”、“门窗”、“楼梯”、“阳台”、“厨卫”、“尺寸标注”、“文字”、“图框细线”、“图框粗线”、等图层。②修改图层属性，给各图层选择不同颜色，将“轴线”图层线型改为“点划线”，将“墙体”和“图框粗线”图层的线宽改为粗实线，将“图框中粗实线”图层改为中粗实线。然后点“确定”完成图层设置。2.绘制图框。【REC】、【O】、【夹点编辑】①转到“图框细线图层”，绘制一个矩形，矩形的一个角点坐标（0，0），另一个角点坐标为（42000,29700）。所绘制的矩形轮廓如果和显示的栅格点范围相同，则按下“栅格”按钮关闭栅格点。②执行偏移【O】命令将矩形向内偏移500，得到两层矩形。③按下【正交】按钮打开正交状态，用鼠标点击内框的左上角的夹点，并水平向右拖动一段距离，同时在键盘上输入2000，然后按回车键；这时内外框之间的上下右间距都是500，左间距是2500. ④选中内框矩形，将其转换到“图框粗线图层”，打开“线宽”按钮检查线宽。3.绘制轴线。【L】、【LTS】、【O】①转到“轴线图层”、打开“正交”按钮状态用直线绘制命令绘制一条长度为15000的水平线。②执行“LTS”命令，将线型显示比例改为60，检查轴线是否为点划线。③执行“偏移”命令按照图中标注的轴线间距偏移出其他水平轴线。④再绘制一条合适的纵向轴线，只画出1-6号轴线。4.绘制墙体双线。【ML】①转到“墙体图层”，按下“正交”按钮打开正交状态，执行多线绘制命令，输入“J”，按回车键，输入“Z”，按回车键，将对正样式改为“无对正”。再输入“S”，按回车键，将比例改为“240”。②执行多线绘制命令，用多线绘制各段厚度为240的墙体，注意要看清楚墙角的交点。③执行多线绘制命令，将比例改为“120”，绘制厚度为120的几段墙体，根据位置将多段的对正样式改为“B-下对正”或“Z-无对正”，其中有的位置需要偏移轴线作为辅助线定位墙体。5.编辑墙体双线。【MLEDIT】、【双击多线】双击图中多线打开“多线编辑工具”，用“角点结合”和“T形合并”功能打通转角和T形结合部位的墙体。如果某段墙体不能打通，就将该段多线“分解”再用“修剪”命令打通墙体。6.绘制柱。【REC】、【H】、【CO】①转到“柱图层”，执行矩形绘制命令，捕捉柱的两对角点，绘制出一个柱的轮廓框。②用图案填充命令将柱填充为实心（填充图案为“SOLID”）。③将填充好的柱复制到其他有柱子的位置。7.在墙体修剪出门洞。【O】、【TR】、【L】
《建筑CAD》教案(简洁版)
第一章：建筑CAD基础知识
1.1 概述
介绍建筑CAD的概念和应用领域
解释建筑CAD的重要性
1.2 软件安装与操作
指导学生安装建筑CAD软件
教授基本操作界面和工具栏的使用
1.3 绘图设置与基本操作
讲解绘图单位和格式的设置
教授绘图的基本操作，如选择、移动、旋转等
第二章：建筑CAD绘图技巧
2.1 线条与颜色
讲解如何设置线条样式和颜色
指导学生绘制不同类型的线条
2.2 图层管理
介绍图层的概念和作用
教授如何创建、编辑和管理图层
2.3 块与组
讲解如何创建和使用块
指导学生创建简单的建筑元素块
第三章：建筑CAD基本绘图命令 3.1 点、线、圆命令
教授点的绘制方法
讲解线和圆的绘制命令及参数设置
3.2 矩形、多边形命令
指导学生使用矩形和多边形命令
讲解参数设置和操作技巧
3.3 文本与注释
讲解如何在图中添加文本和注释
教授文本格式和位置的设置
第四章：建筑CAD高级绘图命令
4.1 修剪、延伸命令
讲解修剪和延伸命令的使用方法
指导学生进行图形编辑
4.2 倒角、圆角命令
教授倒角和圆角的绘制命令及参数设置
指导学生进行图形修饰
4.3 属性与参数设置
讲解如何设置对象的属性和参数
指导学生应用属性管理器
第五章：建筑CAD实际应用案例
5.1 平面图绘制
教授如何绘制建筑平面图 指导学生应用所学知识进行实际操作
5.2 立面图绘制
讲解如何绘制建筑立面图
指导学生应用所学知识进行实际操作
5.3 剖面图绘制
教授如何绘制建筑剖面图
指导学生应用所学知识进行实际操作
第六章：建筑CAD设计工具与技巧
6.1 设计工具概述
介绍建筑CAD中的设计工具，如测量工具、标注工具等
解释设计工具在建筑设计中的应用
6.2 设计工具操作
教授如何使用设计工具进行图形编辑和调整
指导学生掌握设计工具的操作技巧
6.3 设计工具实际应用案例
提供一个实际应用案例，指导学生运用设计工具进行建筑设计
建筑cad 教案
教案标题：建筑CAD教案
教案目标：
1. 了解建筑CAD的基本概念和应用领域；
2. 掌握建筑CAD软件的基本操作和功能；
3. 培养学生在建筑CAD领域的技能和创造力。
教案内容：
一、导入环节（5分钟）
1. 引入建筑CAD的概念和应用领域，激发学生对建筑CAD的兴趣。
二、知识讲解（15分钟）
1. 介绍建筑CAD软件的基本概念和作用；
2. 解释建筑CAD软件的基本操作和功能，如绘图、编辑、建模等；
3. 简要介绍建筑CAD软件的常见软件，如AutoCAD、Revit等。
三、实践操作（30分钟）
1. 引导学生打开建筑CAD软件，并进行基本的绘图操作；
2. 指导学生使用建筑CAD软件进行建模操作，如绘制房屋平面图、立面图等；
3. 引导学生进行建筑CAD软件的编辑操作，如修改尺寸、添加文本等。
四、创作实践（20分钟）
1. 提供一个具体的建筑项目案例，要求学生利用建筑CAD软件进行设计和建模；
2. 引导学生进行创作实践，鼓励他们发挥想象力和创造力；
3. 鼓励学生展示自己的设计作品，并进行互相评价和讨论。
五、总结回顾（5分钟） 1. 总结建筑CAD的基本概念、操作和应用；
2. 强调学生在建筑CAD领域的技能和创造力的培养；
3. 鼓励学生继续学习和探索建筑CAD的更多应用。
教案评估：
1. 观察学生在实践操作和创作实践中的表现；
2. 评价学生对建筑CAD软件的理解和应用能力；
3. 分析学生的设计作品，评估其创造力和技能发展。
教案拓展：
1. 鼓励学生参与建筑CAD相关的竞赛和项目，提升实践能力；
2. 推荐学生学习更高级的建筑CAD软件，如3ds Max、SketchUp等；
3. 引导学生进行建筑CAD相关的研究和探索，培养科研能力。
教案注意事项：
1. 确保学生具备基本的计算机操作能力；
2. 鼓励学生积极参与实践操作和创作实践，提升实际应用能力；
一、教案基本信息
教案名称：《建筑CAD》
课时安排：45分钟
教学目标：
1. 让学生了解建筑CAD的基本概念和应用领域。
2. 培养学生掌握建筑CAD的基本操作技巧。
3. 使学生能够运用建筑CAD软件进行简单的建筑图纸绘制。
教学方法：
1. 讲授法：讲解建筑CAD的基本概念、应用领域和操作技巧。
2. 示范法：展示建筑CAD软件的操作过程和绘图实例。
3. 练习法：让学生亲自动手操作，进行建筑图纸的绘制。
教学准备：
1. 计算机教室，每台计算机安装有建筑CAD软件。
2. 教学PPT。
3. 建筑图纸实例。
二、教学内容与步骤
1. 导入新课
介绍建筑CAD的概念和应用领域，激发学生的学习兴趣。
2. 讲解建筑CAD的基本概念
讲解建筑CAD的定义、发展历程和常用软件。
3. 讲解建筑CAD的应用领域
讲解建筑CAD在建筑设计、施工、监理等领域的应用。 4. 演示建筑CAD的基本操作
演示建筑CAD软件的启动、界面布局、工具栏功能等。
5. 学生动手练习
让学生亲自动手操作，熟悉建筑CAD软件的基本界面和工具。
6. 课堂小结
总结本节课学生所学的建筑CAD基本概念和操作技巧。
三、作业布置
1. 课后练习：运用建筑CAD软件，绘制一个简单的建筑平面图。
2. 课后思考：探讨建筑CAD在未来的发展趋势和应用前景。
四、教学反思
本节课结束后，教师应认真反思教学效果，针对学生的掌握情况，调整教学策略，以提高学生对建筑CAD的学习兴趣和实际操作能力。
五、课后辅导
针对学生在课后练习中遇到的问题，教师应及时给予解答和指导，帮助学生提高建筑CAD的操作水平。鼓励学生参加建筑CAD的相关竞赛和活动，拓宽视野，提升自身能力。
六、第6-8课时教案内容
6. 教学内容与步骤
1. 讲解建筑CAD绘图基础
a. 讲解建筑CAD软件的绘图设置，包括单位、界限、图层等。
b. 讲解建筑CAD坐标系统和绘图坐标。
