multisim14产生单脉冲的方法一、简介Multisim14是一款广泛使用的电路设计软件，它提供了丰富的元件库和设计工具，使得用户可以轻松地创建各种电路模型。

在Multisim14中，我们可以通过一些特定的方法来产生单脉冲。

单脉冲在许多应用中都有用处，例如在数字电路中用作时钟信号，或者在模拟电路中用于触发等。

二、步骤1.打开Multisim14软件，创建一个新的电路图。

2.在元件库中找到一个合适的单稳态触发器元件。

这个元件能够产生单脉冲。

将这个元件放置到电路图中。

3.根据需要连接其他元件和导线，构建出一个基本的脉冲产生电路。

4.调整单稳态触发器的参数，如延迟时间和输出幅度，以获得所需脉冲特性。

5.保存并测试电路，观察单脉冲的输出。

三、注意事项*在调整单稳态触发器的参数时，需要根据实际应用需求进行调整，以确保脉冲的准确性和稳定性。

*在连接其他元件和导线时，要确保电路的正确性和稳定性。

如果有不确定的地方，可以参考Multisim14的帮助文档或者在线教程。

*在进行测试时，要确保安全，避免因操作不当导致的电路损坏。

四、扩展除了使用单稳态触发器，还有其他一些方法可以在Multisim14中产生单脉冲。

例如，可以使用数字合成器、晶体管多谐振器等元件。

这些方法各有特点，可以根据具体需求选择合适的方法。

五、总结通过以上步骤，您应该可以在Multisim14中成功产生单脉冲。

这种能力可以帮助您更好地理解和测试各种电路，尤其是那些需要使用脉冲信号的电路。

希望这篇教程能够帮助您在Multisim14中成功地产生单脉冲，并在实践中获得成功。

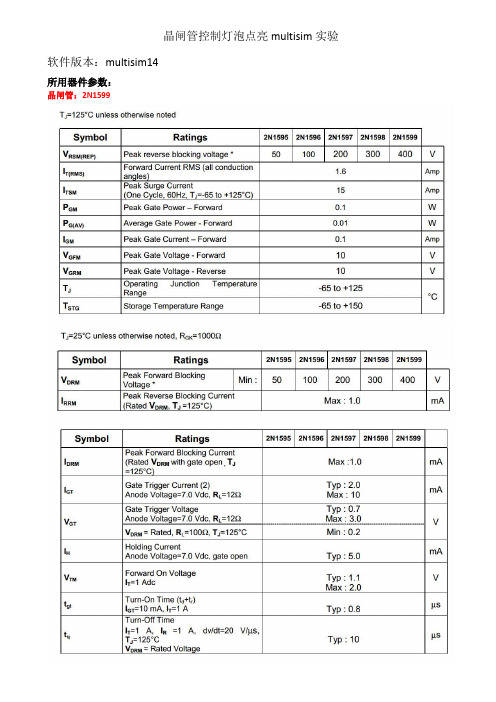

晶闸管控制灯泡点亮multisim实验软件版本：multisim14所用器件参数：晶闸管：2N1599它的正向耐压400V，正向工作电流1.6A，正向电涌电流15A门极触发电压典型值0.7V，最大3.0V，值小0.2V，门极触发电流典型值2mA，最大10mA，开启时间0.8us，关闭时间10us。

维持电流5mA单结晶体管：2N6027它的偏置电压0.6V，谷值电流70uA，阳极电流150mA，栅极电流20mA稳压管：1G4B42它的整流电压为400V，允许通过的最大电涌电流为30A(50Hz时)，平均输出整流电流1A 电路图：工作原理：控制回路中利用单结晶体管构成的张弛振荡电路产生触发脉冲，连接晶闸管的门极，控制晶闸管的导通，每个交流正半周内晶闸管在触发脉冲的控制下导通。

脉冲周期由电容放电时间决定：T=RC*ln(1-/(1-η))以本电路为例：当R1处于50%位置，η为1/3时：T=(R1*0.5+Re)*C2* ln(1-/(1-η))=(50k*0.5+7k)*0.22*10-6* ln(1-/(1-η))≈2.854ms实测为2.530ms电容充电时间由R1和Re控制，所以R1，Re可以调节脉冲周期，电容放电时间由R6控制，所以R6可以调节脉冲宽度。

变比由R1，R2调节，η=R1/(R1+R2)。

稳压管1N4745稳定电流15.5mA~57mA，稳压值16V，串联一350欧电阻限流。

Re值不可太小，阻值太小，当电容放完电后，如果单结晶体管2N6027的谷点电流仍然大于70nA则管子无法关闭。

晶闸管2N1599的门极触发电压典型值为0.7V，最小0.2V，最大3V，实测为0.8V左右。

变压器变比设定为36/220=0.164整流桥整流电压400V，整流电流1A输出波形：红色为电灯上的电压，每个交流正半周，2N1599触发开启，灯亮。

绿色为触发脉冲，大约1V左右。

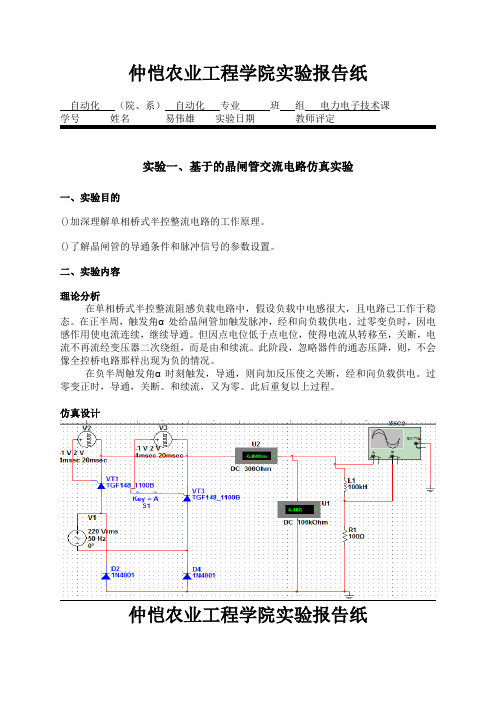

仲恺农业工程学院实验报告纸
自动化（院、系）自动化专业班组电力电子技术课
实验一、基于的晶闸管交流电路仿真实验
一、实验目的
()加深理解单相桥式半控整流电路的工作原理。

()了解晶闸管的导通条件和脉冲信号的参数设置。

二、实验内容
理论分析
在单相桥式半控整流阻感负载电路中，假设负载中电感很大，且电路已工作于稳态。

在正半周，触发角α处给晶闸管加触发脉冲，经和向负载供电。

过零变负时，因电感作用使电流连续，继续导通。

但因点电位低于点电位，使得电流从转移至，关断，电流不再流经变压器二次绕组，而是由和续流。

此阶段，忽略器件的通态压降，则，不会像全控桥电路那样出现为负的情况。

在负半周触发角α时刻触发，导通，则向加反压使之关断，经和向负载供电。

过零变正时，导通，关断。

和续流，又为零。

此后重复以上过程。

仿真设计
仲恺农业工程学院实验报告纸
（院、系）专业班组课触发脉冲的参数设计如下图
仲恺农业工程学院实验报告纸
（院、系）专业班组课。

基于multisim的晶闸管交流电路仿真实验报告————————————————————————————————作者：————————————————————————————————日期：自动化（院、系）自动化专业112 班组电力电子技术课学号21 姓名易伟雄实验日期2013.11.24 教师评定实验一、基于Multisim的晶闸管交流电路仿真实验一、实验目的(1)加深理解单相桥式半控整流电路的工作原理。

(2)了解晶闸管的导通条件和脉冲信号的参数设置。

二、实验内容2.1理论分析在单相桥式半控整流阻感负载电路中，假设负载中电感很大，且电路已工作于稳态。

在u2正半周，触发角α处给晶闸管VT1加触发脉冲，u2经VT1和VD4向负载供电。

u2过零变负时，因电感作用使电流连续，VT1继续导通。

但因a点电位低于b点电位，使得电流从VD4转移至VD2，VD4关断，电流不再流经变压器二次绕组，而是由VT1和VD2续流。

此阶段，忽略器件的通态压降，则ud=0，不会像全控桥电路那样出现ud为负的情况。

在u2负半周触发角α时刻触发VT3，VT3导通，则向VT1加反压使之关断，u2经VT3和VD2向负载供电。

u2过零变正时，VD4导通，VD2关断。

VT3和VD4续流，ud又为零。

此后重复以上过程。

2.2仿真设计（院、系）专业班组课学号姓名实验日期教师评定触发脉冲的参数设计如下图（院、系）专业班组课学号姓名实验日期教师评定2.3仿真结果当开关S1打开时，仿真结果如下图（院、系）专业班组课学号姓名实验日期教师评定三、实验小结与改进此次实验在进行得过程中遇到了很多的问题，例如：触发脉冲参数的设置，元器件的选择等其中。

还有一个问题一直困扰着我，那就是为什么仿真老是报错。

后来，通过不断在实验中的调试发现，这是因为一些元器件的参数设置过小，导致调试出错。

总的来说，这次实验发现了很多问题，但在反复的调试下，最后我还是完成了实验。

同时，也让我认识到实践比理论更难掌握。

基于multisim的晶闸管交流电路仿真实验报告仲恺农业工程学院实验报告纸自动化（院、系）自动化专业112 班组电力电子技术课实验一、基于Multisim的晶闸管交流电路仿真实验一、实验目的(1)加深理解单相桥式半控整流电路的工作原理。

(2)了解晶闸管的导通条件和脉冲信号的参数设置。

二、实验内容2.1理论分析在单相桥式半控整流阻感负载电路中，假设负载中电感很大，且电路已工作于稳态。

在u2正半周，触发角α处给晶闸管VT1加触发脉冲，u2经VT1和VD4向负载供电。

u2过零变负时，因电感作用使电流连续，VT1继续导通。

但因a点电位低于b 点电位，使得电流从VD4转移至VD2，VD4关断，电流不再流经变压器二次绕组，而是由VT1和VD2续流。

此阶段，忽略器件的通态压降，则ud=0，不会像全控桥电路那样出现ud为负的情况。

在u2负半周触发角α时刻触发VT3，VT3导通，则向VT1加反压使之关断，u2经VT3和VD2向负载供电。

u2过零变正时，VD4导通，VD2关断。

VT3和VD4续流，ud又为零。

此后重复以上过程。

2.2仿真设计仲恺农业工程学院实验报告纸（院、系）专业班组课触发脉冲的参数设计如下图仲恺农业工程学院实验报告纸（院、系）专业班组课2.3仿真结果当开关S1打开时，仿真结果如下图仲恺农业工程学院实验报告纸（院、系）专业班组课三、实验小结与改进此次实验在进行得过程中遇到了很多的问题，例如：触发脉冲参数的设置，元器件的选择等其中。

还有一个问题一直困扰着我，那就是为什么仿真老是报错。

后来，通过不断在实验中的调试发现，这是因为一些元器件的参数设置过小，导致调试出错。

总的来说，这次实验发现了很多问题，但在反复的调试下，最后我还是完成了实验。

同时，也让我认识到实践比理论更难掌握。

通过不断的发现问题，然后逐一解决问题，最后得出自己的结论，我想实验的乐趣就在于此吧。

而对于当开关S1打开时的实验结果，这是因为出现了失控现象。

Multisim双向晶闸管控制1.引言本文档介绍了在M ult i si m电路仿真软件中如何进行双向晶闸管控制的设计与模拟。

双向晶闸管是一种能够在两个方向上导通电流的特殊器件，广泛应用于交流电流控制领域。

通过本文档，您将学习到如何使用M u lt is im软件设计并模拟一个双向晶闸管控制电路。

2.双向晶闸管简介双向晶闸管（Bi di re c ti on al Th yr is tor，简称TR IA C）是一种能够在两个方向上导通电流的双极性晶闸管。

它具有普通晶闸管的特性，即控制极控制源极电流，但相比之下，TR IA C能够在两个极性电压下正常工作。

双向晶闸管的结构与普通晶闸管相似，由四个区域P1、N1、P2和N2组成。

其中，当正向电压施加在P1区域，而负向电压施加在P2区域时，T R IA C将关闭，不导通电流。

当控制极施加正向电流时，P1-N1结区的电压将变小，使T RIA C开始导通电流。

当控制极控制源极电流，且正向电压施加在P2区域，而负向电压施加在P1区域时，T RI AC将继续导通电流。

3.双向晶闸管控制电路设计为了演示双向晶闸管的控制特性，我们设计了一个简单的双向晶闸管控制电路。

该电路包括一个T RI AC、一个脉冲发生器、一个电阻和一个交流负载。

3.1电路原理图以下是双向晶闸管控制电路的原理图：|||||脉冲发生器|--------|控制极||||||||||||电阻|-------|交流负载|||||3.2电路说明-脉冲发生器产生控制极所需的脉冲信号，用于控制T RI AC的导通和关闭。

-控制极连接到T RI AC的控制极，用于控制T RI AC的导通和关闭。

-电阻用于限制电流，以保护TR IA C和负载。

-交流负载是TR IA C控制的对象，当T RIA C导通时，电流通过交流负载。

3.3电路仿真在M ul ti si m软件中，按照上述原理图进行电路连接，并设置相应的元件参数。

Multisim脉冲源引言Multisim是一款功能强大的电子电路仿真软件，它可以帮助工程师们设计和验证各种电路。

其中一个重要的功能就是脉冲源，它可以模拟电路中的脉冲信号。

本文将详细介绍Multisim脉冲源的使用方法和相关知识。

Multisim脉冲源的基本概念在电子电路中，脉冲信号是一种短暂的、高幅值的信号，它常用于触发器、计数器、时钟等电路中。

Multisim脉冲源可以生成这样的脉冲信号，并通过仿真来验证电路的工作情况。

Multisim脉冲源有以下几个基本参数：1.幅值（Amplitude）：脉冲信号的幅值，通常用伏特（V）或安培（A）表示。

2.周期（Period）：脉冲信号的周期，即脉冲重复的时间间隔，通常用秒（s）表示。

3.占空比（Duty Cycle）：脉冲信号高电平的时间占整个周期的比例，通常用百分比表示。

Multisim脉冲源的使用方法在Multisim中使用脉冲源非常简单，只需按照以下步骤进行操作：1.打开Multisim软件，并创建一个新的电路设计。

2.在工具栏中找到“信号源”选项，并点击“脉冲源”。

3.在脉冲源的属性设置中，可以调整幅值、周期和占空比等参数。

4.将脉冲源拖拽到电路设计中的合适位置，并连接到其他元件上。

Multisim脉冲源的高级功能除了基本的参数设置外，Multisim脉冲源还提供了一些高级功能，进一步丰富了信号源的应用范围。

1. 脉冲源的触发方式Multisim脉冲源支持多种触发方式，包括：•单次触发（One-shot）：脉冲源只触发一次，生成一个脉冲信号。

•连续触发（Continuous）：脉冲源连续触发，生成连续的脉冲信号。

•外部触发（External）：脉冲源根据外部信号触发，可以与其他元件进行交互。

2. 脉冲源的波形选择Multisim脉冲源支持多种波形选择，包括：•方波（Square wave）：脉冲信号的高电平和低电平都是固定的幅值。

•脉冲波（Pulse wave）：脉冲信号的高电平和低电平可以分别设置不同的幅值。
