天车轨道安装施工方案

桥式起重机安装施工组织设计河南新科(全名)编制：审核：批准：一、工程概况 (4)二、编制依据 (4)三、施工方案及施工部署 (5)四、设备、材料质量保证 (16)五、施工进度计划及保证措施 (16)六、平面布置图 (22)七、安全保证措施 (23)八、文明施工措施 (27)1、现场情况20 万吨/年功能性、差别化短纤维粘胶项目维修一区厂房内为方便设备安装、材料加工和检修，设置四台起重机，为电动双钩双梁桥式起重机，主要由桥架(装有大车运行机构)、小车(装有小车运行机构和起升机构)、电器设备三大部份组成，每台起重机总重约 t。

为了安全、顺利、规范的完成此桥式起重机安装工作，特编制此方案。

根据现场实际情况，大车地面组对完毕整体吊装，小车另行吊装。

2、参预该项目的单位名称建设单位：唐山三友远达纤维公司监理单位：重庆川维石化工程有限责任公司设计单位：施工单位：供货单位：3、安全目标：安全事故为 0 事故。

1、《电气装置安装工程起重机电气装置施工及验收规范》 GB 50256—2022；2、《起重设备安装工程施工及验收规范》 GB 50278—2022；3、《起重机械试验规范和程序》4、《起重机械安全规程》5、《桥式和门式起重机创造及轨道安装公差 》6、《通用桥(门)式起重机安装工艺》7、桥式起重机安装使用说明书；1、该项目主要施工方案1)、桥式起重机安装方案1.1 吊车梁的验收GB 5905—2022；GB 6067—2022；GB 10183—2005；QJ/SH1325.23.02-20041.1.1 吊车梁不得下挠。

测量吊车梁中心线， 每根柱子处测一点 (放线时每隔 2m 测一个点) 。

吊车梁的水平度，用水准仪测量，每根柱子测一个点。

跨距测量用钢卷尺测量。

质量要求见 表 1.1-1；表 1.1-1 吊车梁质量标准1.1.2 测量两吊车梁中心线间的距离，允许偏差不大于 15mm ；1.1.3 吊车梁应在轨道中心的一边 70mm 处，按吊车梁纵向位置每隔 2m 打一点，然后弹上墨线，作为安装轨道线找正用的基准线。

机修车间天车施工方案一、工程概述本工程是针对机修车间进行天车施工，以满足日常机械设备的安装、拆卸和维修保养等需要。

施工范围包括安装主梁、支架、钢丝绳、电气及控制系统等，旨在提高工作效率和操作安全性。

二、施工方案1.方案选择本工程采用单梁独立支架式天车方案，主要考虑到机修车间的空间限制以及设备的使用需求。

施工时需要注意设计合理的支架布置和主梁的安装方式。

2.设计与制作（1）依据机修车间的工作环境和需求，制定天车参数和负荷计算。

重点考虑承载力、跨度、起升高度等因素，确保天车的安全和可靠性。

（2）设计支架布置和主梁安装方案。

保证天车的运行平稳和安全，减小对机修车间空间的占用。

（3）制作天车所需的钢材支架和主梁。

保证材料质量，严格按照设计规范进行制作。

3.现场施工（1）施工前应制定详细的施工方案，包括施工计划、安全预警措施和施工队伍的组织管理。

（2）现场施工应按照先支架后主梁的顺序进行。

先完成支架的搭建和固定，确保支架的稳定性和刚度。

（3）在主梁安装过程中，需要注意对主梁的精确定位和固定。

使用专业设备进行安装，并进行详细的检查和测试。

（4）电气及控制系统的安装也是施工的关键环节。

按照相关标准要求进行安装和接线，确保电气设备的正常运行。

4.检测和验收（1）在施工完成后，需要进行天车的负载试验。

按照设计要求进行载荷检测，检查天车的运行状态和稳定性。

（2）对安装完成的天车进行全面的功能检测，包括起升、行走、转弯等功能的正常性和安全性。

（3）进行系统验收，确保天车满足相关标准和要求。

验收标准应与设计要求相符，且天车各项性能正常稳定。

5.注意事项（1）施工过程中，工人应佩戴必要的个人防护装备，确保施工安全。

（2）天车施工涉及到高空操作，需要在列车运行期间，设置必要的安全防护措施，如安全网、防护栏等。

（3）施工涉及到重物起吊，必须使用合适的吊装设备，严禁人工起吊。

（4）天车的操作应由经过培训的专业人员进行，并遵守相关的操作规程和标准。

行车施工方案某厂房新增32/5t桥式起重机3台、S=28.5m，10t桥式起重机2台、S=28.5m，16/3t桥式起重机1台、S=28.5m，5t桥式起重机1台、S=22.5m。

轨道安装总长1896m，安全滑触线共948m。

一.轨道安装1.安装前的准备工作1.1利用吊车梁本身螺栓孔固定临时立柱,在立柱之间拉钢索作为安全护栏。

1.2检查轨道质量。

用全长拉线或局部用钢板尺靠量的方法，查明弯曲所在部位，然后用轨道调直工具，或千斤顶调直架进行调直。

1.2检查轨道梁●用经纬仪测量，每根柱子处测量一点，放线每2-3米测一点。

●吊车梁的水平用水平仪测，每根柱子处测量一点。

●跨距测量用钢卷尺，弹簧秤测量。

2.混凝土梁上安装轨道、找平层的处理工作。

混凝土粱上找平层施工时，要在吊车粱上每隔2.4—3米设置一个控制混凝土找平层顶面标高的基准点，用仪器测量调整好基准点顶面标，定出找平层顶面标高基准线，然后安装侧摸板，消除吊车梁顶面和螺栓孔内的杂物，并将螺拴孔口堵住，洒水润湿后即可浇捣混凝土。

找平层顶面必须找平压光，不得有石子外露和凹凸不平现象，也不允许再在表面另铺水泥浆的方法抹平。

混凝土找平层要搞好养护。

当混凝土试块达到70％设计强度后，即可进行轨遣安装工作。

3.轨道安装方法3.1放线吊车梁放线，用经纬仪在轨道中心的一边约40—80毫米处，按吊车梁的纵向位置每隔2—3米打一点，再弹上线，作为安装轨道找正用的基准线。

3.2轨道起吊就位把调直好的轨道吊到吊车梁上，其吊装方法是利用屋架作起重固定点，栓紧超重滑轮进起吊作业。

这种方法可以根据钢轨长度，在钢屋架靠近柱子处栓上两个绑扎起重滑轮，在钢轨上均匀绑扎两个吊点，然后用卷扬机或绞磨起吊。

轨道摆放位置是取与吊车梁的平行方向，分布放置。

就位时要在底面用20毫米左右木板垫起来，以便放置钢垫板和防震垫片。

3.3轨道找正、定位、紧固当轨道安装所需的一切料具，如螺拴，垫圈、压扳等起吊至吊车梁上之后，开始对轨道进行组对工作。

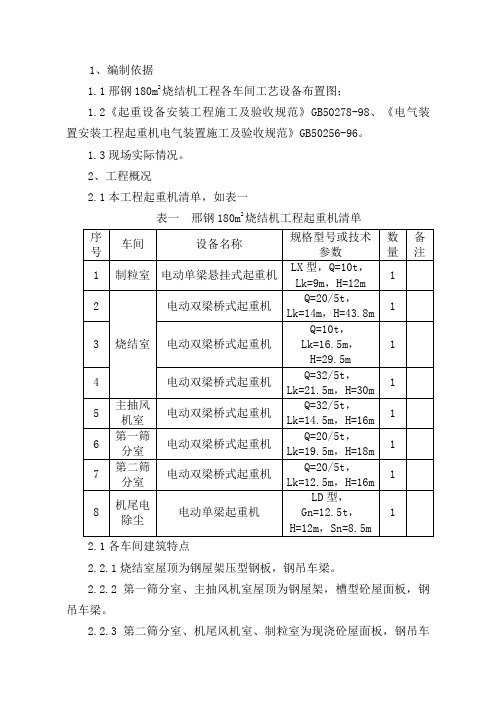

1、编制依据1.1邢钢180m2烧结机工程各车间工艺设备布置图；1.2《起重设备安装工程施工及验收规范》GB50278-98、《电气装置安装工程起重机电气装置施工及验收规范》GB50256-96。

1.3现场实际情况。

2、工程概况2.1本工程起重机清单，如表一表一邢钢180m2烧结机工程起重机清单2.1各车间建筑特点2.2.1烧结室屋顶为钢屋架压型钢板，钢吊车梁。

2.2.2第一筛分室、主抽风机室屋顶为钢屋架，槽型砼屋面板，钢吊车梁。

2.2.3第二筛分室、机尾风机室、制粒室为现浇砼屋面板，钢吊车梁。

3、施工准备3.1熟悉图纸和现场情况，编制施工方案。

3.2做好技术交底和安全措施交底。

3.3准备吊装机具、索具，检查检验合格。

3.4准备齐全安装用工具、量具。

3.5对天车轨道进行验收，符合要求后才能进行天车的安装工作。

4、安装程序及方法。

4.1安装顺序：轨道安装→设备到货检查→（桥式起重机桥架组装，单梁吊端梁与大梁电葫芦等组装→组装后尺寸检查）→桥架、单梁吊吊装就位→桥式起重机桥架组装→组装后尺寸检查→桥式起重机小车就位→驾驶室及栏杆、缓冲器等安装→电气接线调试。

4.2安装方法4.2.1天车轨道安装，按照《邢钢180m2烧结机工程天车轨道安装作业指导书》施工。

4.2.2设备到货检查4.2.2.1设备技术文应齐全。

4.2.2.2按装箱清单检查设备、材料及附件的型号、规格和数量，且符合设计和设备技术文件的要求，并应有出厂合格证及必要的出厂试验记录。

4.2.2.3机电设备应无变形、损伤和锈蚀，其中钢丝绳不得有锈蚀、损伤、弯折、打环、裂嘴和松散的现象。

4.2.3桥式起重机桥架根据现场情况可在地面进行组装，也可以在轨道上组装，组装后应检查并记录主梁上拱度桥架对角线相对差、小车轨距、同一截面上小车轨道高差、主梁旁弯等数据，同时对大车运行机构也应进行以下检查：起重机跨度S、起重机跨度Ｓ１、Ｓ２的相对差（Ｓ１－Ｓ２），大车车轮的水平偏斜t gφ，同一端梁下大车轮的同位差等数据，以上数据及偏差值均应符合规范要求。

一、工程概况本项目为XX工厂天车轨道安装工程，工程地点位于XX工厂生产车间。

本工程涉及天车轨道的安装、调试及验收工作。

为确保工程顺利进行，特制定本专项方案。

二、工程目标1. 按照国家相关标准和规范要求，确保天车轨道安装质量，达到设计要求。

2. 确保工程安全、文明施工，避免发生安全事故。

3. 按时完成工程任务，满足工厂生产需求。

三、施工准备1. 人员准备：组织一支具备相关专业知识和技能的施工队伍，包括施工负责人、技术员、施工人员等。

2. 材料准备：按照设计要求，采购合格的天车轨道、固定件、焊条等材料。

3. 工具准备：准备经纬仪、钢卷尺、水平仪、塞尺等测量工具，以及焊接设备、吊装设备等。

4. 施工方案编制：根据工程实际情况，编制详细的施工方案，明确施工工艺、质量标准、安全措施等。

四、施工工艺1. 施工测量：根据设计图纸，利用经纬仪、钢卷尺等工具，对轨道梁进行复测验收，确保轨道梁安装精度。

2. 轨道梁安装：根据复测结果，进行轨道梁的安装，确保轨道梁中心线与设计要求相符。

3. 轨道安装：按照轨道梁中心线，放出轨道安装基准线，确保轨道安装的直线度和水平度。

4. 轨道固定：根据图纸要求，选用焊接型轨道固定件，底座、压板及调整板为Q235或Q345钢铸件，螺栓为8.8级；固定件底座与吊车梁焊接，焊条型号选用与连接件材质相适应。

5. 轨道吊装：根据吊装环境、地点、重量选用汽吊进行到场吊装，卸车时垫以枕木，使轨道立放，避免存放变形。

6. 轨道调整：根据轨道安装情况，对轨道进行调整，确保轨道安装精度。

五、质量标准1. 轨道安装的直线度和水平度应符合设计要求。

2. 轨道固定件的焊接质量应符合三级焊缝外观质量标准。

3. 轨道接头处的偏差应符合相关规范要求。

4. 轨道安装完成后，应进行试运行，确保天车运行平稳、安全。

六、安全措施1. 施工现场设置安全警示标志，确保施工人员安全。

2. 施工过程中，严格执行操作规程，确保施工质量。

天车轨道安装1.轨道安装流程：根据上道工序（结构安装）的工序交接资料，对轨道梁进行复测验收。

轨道梁安装的各项技术指标应控制在《钢结构工程施工质量验收规范》GB50205—2001附录E.0.2 的允许偏差之内。

合格后方可进行轨道的安装。

3．天车轨道放线：根据工序交接给定轨道梁中心点，用经纬仪在轨道梁上打点。

然后放出一条安装基准线，用钢盘尺测出轨道的跨度，在另一个轨道梁上放出轨道安装的另一条基准线。

4. 压板选用及焊接根据图纸要求，选用焊接型轨道固定件，底座、压板及调整板为Q235或Q345钢铸件，螺栓为8.8级；固定件底座与吊车梁焊接，焊条型号选用与连接件材质相适应。

如选用Q235或Q345钢时分别采用E4315、E7015型焊条。

安装轨道前，根据安装基准线在轨道的两侧布置压板，压板间距按照《吊车轨道联结及车挡》05GJ25要求间距600mm进行底板定位，然后焊接；要求为中级工作制吊车采用两侧焊缝，重级工作制吊车采用三面围焊缝，焊缝质量应符合三级焊缝外观质量标准。

5．轨道吊装：轨道吊装可根据吊装环境、地点、重量选用汽吊进行到场吊装，卸车时垫以枕木，使轨道立放，避免存放变形。

a、起吊重量=每根轨道重+钩重+钢丝绳重量b、起吊高度=轨道标高+1.5米所有的轨道都必须从厂房内侧吊装。

6、轨道调整用千斤顶或撬棍先两端后中间调整到要求数值后固定，再用盘尺按照轨距数值调整另一侧轨道，方法相同。

轨道找正后应把紧所有连接螺栓并无松动现象。

7、轨道焊接接头施工工艺按照业主要求，轨道接头焊接接头，要求轨道布置时同一车间内对应轨道接缝位置应错开，其错开的距离不应等于天车前后车轮的基距。

7.1钢轨焊接变形的控制在施焊过程中钢轨接头将向下弯曲变形，预先采用赤铜板和钢垫板将钢轨端头垫起40–60㎜，利用已制作好的螺栓和压板等连接件拧紧螺母使钢轨固定在吊车梁上，每一条钢轨接头附近应至少设置4处固定点。

当焊完轨底部分以后，松开压板，将钢轨端头的垫起高度降低到10㎜，再拧紧压板螺母。

天车道轨施工方案一、施工准备1.制定施工计划，明确施工工期和任务。

2.开展安全培训，确保施工人员具备相关技能和知识。

3.根据设计要求，提前准备所需材料和设备，如轨道、连接件、固定件等。

4.检查施工现场，清理垃圾和杂物，确保施工区域的安全和整洁。

二、基础工程1.根据设计要求，进行地面平整和压实，确保天车道轨的稳固性。

2.进行标高测量，确定轨道的安装位置。

3.根据设计要求，进行基础开挖和浇筑。

三、轨道安装1.准备轨道和连接件，对其进行清洁和除锈处理。

2.在基础上按照设计要求，安装轨道，确保轨道的平整和固定。

3.进行轨道的连接，采用焊接或螺栓固定等方式。

四、固定件安装1.根据设计要求，确定固定件的位置和数量。

2.使用螺栓或焊接等方式，将固定件固定在轨道上。

3.根据设计要求，进行固定件的调整和校正，确保轨道的水平度和平整度。

五、验收和测试1.在轨道安装完成后，进行验收，确保轨道符合设计要求和规范要求。

2.进行轨道运行测试，检测轨道的平顺性和可靠性。

3.进行负荷测试，检测轨道的承载能力和稳定性。

4.完成检测后，编制测试报告，记录施工过程和测试结果。

六、施工安全管理1.建立安全评估制度，对施工环境进行评估和改善。

2.加强安全培训，提高施工人员的安全意识和技能。

3.配备必要的安全防护设备，如安全帽、安全绳等。

4.定期进行施工现场的安全检查和整改，及时消除安全隐患。

5.建立应急救援预案，提前准备应对突发事故。

总结：天车道轨施工是一项复杂的工程，需要合理的施工准备和严格的施工管理。

在施工过程中，应按照相关规范和设计要求进行工作，确保轨道的质量和安全。

同时，也要加强施工安全管理，提高施工人员的安全意识，确保施工过程的安全性。

只有做好这些准备工作，才能保证天车道轨施工的顺利进行。

1、编制依据1.1邢钢180m2烧结机工程各车间工艺设备布置图；1.2《起重设备安装工程施工及验收规范》GB50278-98、《电气装置安装工程起重机电气装置施工及验收规范》GB50256-96。

1.3现场实际情况。

2、工程概况2.1本工程起重机清单，如表一表一邢钢180m2烧结机工程起重机清单2.1各车间建筑特点2.2.1烧结室屋顶为钢屋架压型钢板，钢吊车梁。

2.2.2第一筛分室、主抽风机室屋顶为钢屋架，槽型砼屋面板，钢吊车梁。

2.2.3第二筛分室、机尾风机室、制粒室为现浇砼屋面板，钢吊车梁。

3、施工准备3.1熟悉图纸和现场情况，编制施工方案。

3.2做好技术交底和安全措施交底。

3.3准备吊装机具、索具，检查检验合格。

3.4准备齐全安装用工具、量具。

3.5对天车轨道进行验收，符合要求后才能进行天车的安装工作。

4、安装程序及方法。

4.1安装顺序：轨道安装→设备到货检查→（桥式起重机桥架组装，单梁吊端梁与大梁电葫芦等组装→组装后尺寸检查）→桥架、单梁吊吊装就位→桥式起重机桥架组装→组装后尺寸检查→桥式起重机小车就位→驾驶室及栏杆、缓冲器等安装→电气接线调试。

4.2安装方法4.2.1天车轨道安装，按照《邢钢180m2烧结机工程天车轨道安装作业指导书》施工。

4.2.2设备到货检查4.2.2.1设备技术文应齐全。

4.2.2.2按装箱清单检查设备、材料及附件的型号、规格和数量，且符合设计和设备技术文件的要求，并应有出厂合格证及必要的出厂试验记录。

4.2.2.3机电设备应无变形、损伤和锈蚀，其中钢丝绳不得有锈蚀、损伤、弯折、打环、裂嘴和松散的现象。

4.2.3桥式起重机桥架根据现场情况可在地面进行组装，也可以在轨道上组装，组装后应检查并记录主梁上拱度桥架对角线相对差、小车轨距、同一截面上小车轨道高差、主梁旁弯等数据，同时对大车运行机构也应进行以下检查：起重机跨度S、起重机跨度Ｓ１、Ｓ２的相对差（Ｓ１－Ｓ２），大车车轮的水平偏斜t gφ，同一端梁下大车轮的同位差等数据，以上数据及偏差值均应符合规范要求。
