自动跟踪太阳光电路设计偶然在网上看到别人用简单的几个元器件做的自动跟踪太阳光的设计，感觉挺有意思，于是自己动手实操，加上自己的设计理念，亲自做了一块板子。

一、设计原理图二、设计PCB三、打样、焊接四、成品调试五、经验总结六、设计资源分享一、设计原理图设计思路参考网上，我这里加了一些自己的东西：1.使用光敏电阻，两个，通过光的强弱来判断方向（具体看下面的PCB 3D 显示）。

2.使用运放来比较电压，为了保证运放的输出功率，直接使用音频功放。

3.设计有供电接口，可以接太阳能板。

4.设计有直流电机接口，接入直流电机，给模块调整方位。

总体设计思路是使用两个运放，输出端直接接直流电机，输入端分别固定电压在2.5V和使用光敏电阻调节，当两个光敏电阻受到的太阳光强度不一样时，会调节运放的输出，驱动直流电机，转动角度，因此这是一个很简单的闭环系统，不需要单片机即可实现自动跟随。

如下图所示，我用了一个滑动电阻代替两个光敏电阻（光敏电阻，会根据光的大小而变化阻值，因而影响此电路的分压）。

场景一：阳光角度使光敏电阻一阻值小于光敏电阻二此时根据运放的特性，如果输入正端电压大于负端电压，则输出为正（下图的上面运放）；如果输入的负端电压大于正端电压，则输出为负（下图的下面运放），此时我们假设电机是顺时针旋转。

场景二：阳光角度使光敏电阻一阻值大于光敏电阻二此时根据分压，接入到直流电机的电压跟之前的相反了，电机会逆时针旋转。

也就是说，只要我把光敏电阻的位置放好，电机的方向匹配，就能实现自动跟踪，下面设计原理图：我这里多加了一个超级电容，类似于电池的功能，另外还有一个18650电池，兼容设计，在调试阶段，我还增加了开关，还有一个太阳能板，给系统供电。

二、设计PCB设计要点：1.结构设计上需要将两个光敏电阻放在板子的两边，保持对称。

2.光敏电阻下面是一块太阳能板，为了给超级电容或者18650锂电池充电，设计前期需要确定好购买的太阳能板的尺寸，然后再绘图。

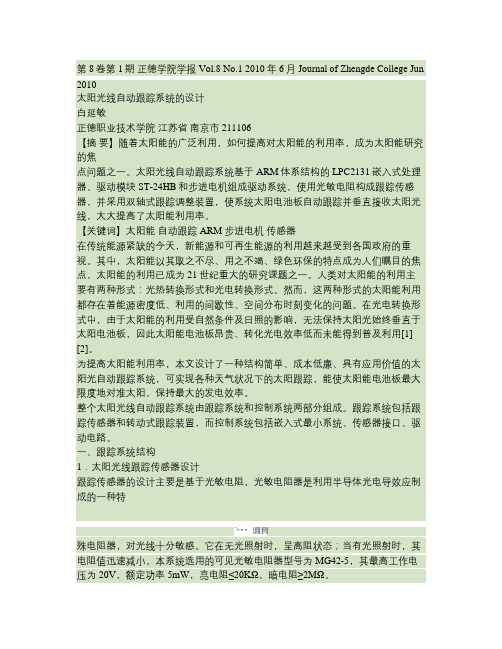

第8卷第1期正德学院学报 Vol.8 No.1 2010年6月 Journal of Zhengde College Jun 2010太阳光线自动跟踪系统的设计白延敏正德职业技术学院江苏省南京市 211106【摘要】随着太阳能的广泛利用，如何提高对太阳能的利用率，成为太阳能研究的焦点问题之一。

太阳光线自动跟踪系统基于ARM体系结构的LPC2131嵌入式处理器、驱动模块ST-24HB和步进电机组成驱动系统，使用光敏电阻构成跟踪传感器，并采用双轴式跟踪调整装置，使系统太阳电池板自动跟踪并垂直接收太阳光线，大大提高了太阳能利用率。

【关键词】太阳能自动跟踪 ARM 步进电机传感器在传统能源紧缺的今天，新能源和可再生能源的利用越来越受到各国政府的重视。

其中，太阳能以其取之不尽、用之不竭、绿色环保的特点成为人们瞩目的焦点，太阳能的利用已成为21世纪重大的研究课题之一。

人类对太阳能的利用主要有两种形式：光热转换形式和光电转换形式。

然而，这两种形式的太阳能利用都存在着能源密度低、利用的间歇性、空间分布时刻变化的问题。

在光电转换形式中，由于太阳能的利用受自然条件及日照的影响，无法保持太阳光始终垂直于太阳电池板，因此太阳能电池板昂贵、转化光电效率低而未能得到普及利用[1] [2]。

为提高太阳能利用率，本文设计了一种结构简单、成本低廉、具有应用价值的太阳光自动跟踪系统，可实现各种天气状况下的太阳跟踪，能使太阳能电池板最大限度地对准太阳，保持最大的发电效率。

整个太阳光线自动跟踪系统由跟踪系统和控制系统两部分组成。

跟踪系统包括跟踪传感器和转动式跟踪装置，而控制系统包括嵌入式最小系统、传感器接口、驱动电路。

一、跟踪系统结构1．太阳光线跟踪传感器设计跟踪传感器的设计主要是基于光敏电阻，光敏电阻器是利用半导体光电导效应制成的一种特殊电阻器，对光线十分敏感。

它在无光照射时，呈高阻状态；当有光照射时，其电阻值迅速减小。

本系统选用的可见光敏电阻器型号为MG42-5，其最高工作电压为20V，额定功率5mW，亮电阻≤20KΩ，暗电阻≥2MΩ。

∙产品名称:绿色照明—太阳光光纤导入系统∙传导介质:光导纤维∙控制方式:内置自动控制系统∙单机质量:150kg∙工作温度:-20℃-80℃∙安装方式:固定型支架安装(可定制)∙照明标准:GB50034—2004《建筑照明设计标准》GB/T50033—2001《建筑采光设计标准》产品概述太阳光纤导入照明系统由室外主机、光缆、室内光纤灯具组成，主机需安装在阳光充足的室外，用于跟踪采集太阳光。

光缆用于高效传输主机采集的阳光导入室内，并通过室内灯具进行照明。

室外主机是该系统的主体部分，主要由光学采集镜片组、太阳跟踪传感器、高精度机械平台、自动跟踪系统等组成。

自动跟踪系统自太阳升起后开始工作，太阳落山后系统复位并进入休眠状态，在阴雨、多云、雾霾以及外部断电重启后，系统均会保持自动跟踪状态，并可根据四季昼夜时间以及地理位置的不同自动调整太阳跟踪轨迹。

性能参数产品型号SUNLIGHT-Ⅲ-36S/SUNLIGHT-Ⅲ-36P单机底座700mm×700mm单机高度1500mm单机质量150kg单机聚光透镜数量36单聚光透镜采光面积Φ100mm传输光纤材料纯石英/聚甲基丙烯酸甲酯（PMMA）传输光纤单芯尺寸纯石英Φ1mm/PMMAΦ3mm光缆挤压拉伸阈值1000N光缆弯曲半径≥250mm单缆(六芯)典型照明参数室外太阳照度8万勒克斯≥1500流明传输距离40m太阳跟踪自动刷新频率≥60次/秒跟踪平台最小步进角度≤0.8″单机供电要求220V50Hz控制方式内置自动控制系统单机功率≤5W安装方式固定型支架安装(可定制)工作温度-20℃-80℃照明标准GB 50034—2004《建筑照明设计标准》GB/T50033—2001《建筑采光设计标准》优点兼具健康、节能、环保特性产品应用医院、育婴房、疗养院、康复中心、学校、别墅、高档宾馆、大型商场、火车站、地铁站、航空港、地下通道、运动场馆、大型停车场、室内绿化、小区住户采光权分配、地下矿井、施工隧道、战备仓库、电磁屏蔽室、海洋馆、水族馆、博物馆等。
