2014年注册电气工程师（供配电）《专业知识考试（上）》真题及详解一、单项选择题（共40题，每题1分。

每题的备选项中只有一个最符合题意）1．在低压配电系统中，当采用隔离变压器作间接接触防护措施时，其隔离变压器的电气隔离回路的电压不应超过以下所列的哪项数值？（）A．500VB．220VC．110VD．50V【答案】A【解析】根据《低压电气装置第4-41部分：安全防护·电击防护》（GB16895.21—2011）第413.3.2条规定，被分隔回路的电源应至少是一个简单分隔的电源，被分隔回路的电压不得超过500V。

2．易燃物质可能出现的最高浓度不超过爆炸下限的哪项数值，可划为非爆炸危险区域？（）A．5％B．10％C．20％D．30％【答案】B【解析】根据《爆炸危险环境电力装置设计规范》（GB50058—2014）第3.2.2条规定，符合下列条件之一时，可划为非爆炸危险区域：①没有释放源并不可能有易燃物质侵入的区域；②易燃物质可能出现的最高浓度不超过爆炸下限值的10％；③在生产过程中使用明火的设备附近，或炽热部件的表面温度不超过区域易燃物质引燃温度的设备附近；④在生产装置区外，露天或开敞设置的输送易燃物质的架空管道地带，但其阀门处按具体情况定。

3．在低压配电系统中SELV特低电压回路内的外露可导电部分应符合下列哪一项？（）A．不接地B．接地C．经低阻抗接地D．经高阻抗接地【答案】A【解析】根据《低压电气装置第4-41部分：安全防护电击防护》（GB16895.21—2011）第414.4.4条规定，SELV回路内的外露可导电部分不得与地、保护导体以及其他回路的外露可导电部分作电气连接。

【说明】如果SELV回路内的外露可导电部分易于被有意或无意地与其他回路的外露可导电部分接触，则电击防范不再仅依靠SELV来实现，还要依靠其他回路外露可导电部分的电击防护措施来实现。

或根据《低压配电设计规范》（GB50054—2011）第5.3.7条规定，SELV系统的回路带电部分严禁与地、其他回路的带电部分或保护导体相连接。

2014年注册电气工程师（发输变电）《专业知识考试（下）》真题及详解一、单项选择题（共40题，每题1分，每题的备选项中只有1个最符合题意）1．对于消弧线圈接地的电力系统，下列哪种说法是错误的？（ ）A ．在正常运行情况下，中性点的长时间电压位移不应超过系统标称相电压的15%B ．故障点的残余电流不宜超过10AC ．消弧线圈不宜采用过补偿运行方式D ．不宜将多台消弧线圈集中安装在系统中的一处答案：C解析：AB 选项，《交流电气装置的过电压保护和绝缘配合设计规范》（GB/T 50064—2014）第3.1.6条规定，6kV ～66kV 系统采用中性点谐振接地方式时应符合下列要求：正常运行时，自动跟踪补偿消弧装置应确保中性点的长时间电压位移不超过系统标称相电压的15%。

采用自动跟踪补偿消弧装置时，系统接地故障残余电流不应大于10A 。

《导体和电器选择设计技术规定》（DL/T 5222—2005）第18.1.6条规定，装在电网的变压器中性点的消弧线圈，以及具有直配线的发电机中性点的消弧线圈应采用过补偿方式。

对于采用单元连接的发电机中性点的消弧线圈，为了限制电容耦合传递过电压以及频率变动等对发电机中性点位移电压的影响，宜采用欠补偿方式。

《导体和电器选择设计技术规定》（DL/T 5222—2005）第18.1.8-1条规定，在任何运行方式下，大部分电网不得失去消弧线圈的补偿。

不应将多台消弧线圈集中安装在一处，并应避免电网仅装一台消弧线圈。

2．短路计算中，发电机的励磁顶值倍数为下列哪个值时，要考虑短路电流计算结果的修正？（ ）A ．1.6B ．1.8C ．2.0D ．2.2答案：D解析：《导体和电器选择设计技术规定》（DL/T 5222—2005）附录F 第F.2.5条规定，制定运算曲线时，强励顶值倍数取1.8倍，励磁回路时间常数，汽轮发电机取0.25s ，水轮发电机取0.02s ，能够代表当前电力系统机组的状况，一般情况下，不必进行修正。

2014年注册电气工程师（供配电）《专业知识考试（下）》真题及详解一、单项选择题（共40题，每题1分。

每题的备选项中只有1个最符合题意）1．在低压配电系统的交流SELV系统中，在正常干燥环境内标称电压不超过下列哪一项电压值时，不必设置基本防护（直接接触防护）？（）A．50VB．25VC．15VD．6V答案：B解析：根据《低压电气装置第4-41部分：安全防护·电击防护》（GB 16895.21—2011）第414.4.5条规定，如果SELV和PELV回路的标称电压超过交流方均根值25V或无纹波直流60V，直接接触防护应由以下方法实现：设置防护等级至少为IPXXB或IP2X的遮栏或外护物，或采用能承受交流方均根值为500V、时间为1min的电压耐受试验的绝缘。

如果标称电压不超过交流方均根值25V或无纹波直流60V，一般不需要直接接触防护。

说明：“无纹波”一词按惯例定义为纹波含量不超过正弦波电压方均根值的10%；标称电压120V的无纹波直流系统的最大峰值电压不超过140V，标称电压60V的无纹波直流系统的最大峰值电压不超过70V。

2．对于易燃物质重于空气，通风良好且第二级释放源的主要生产装置区，以释放源为中心，半径为15m，地坪上的高度为7.5m及半径为7.5m、顶部与释放源的距离为7.5m的范围内，宜划分为爆炸危险区域的下列哪个区？（）A．0区B．1区C．2区D．附加2区答案：C解析：根据《爆炸和火灾危险环境电力装置设计规范》（GB 50058—1992）第2.3.3条规定，对于易燃物质重于空气、通风良好且为第二级释放源的主要生产装置区，其爆炸危险区域的范围划分，宜符合下列规定：在爆炸危险区域内，地坪下的坑、沟划为1区；以释放源为中心，半径为15m，地坪上的高度为7.5m 及半径为7.5m，顶部与释放源的距离为7.5m的范围内，划为2区；以释放源为中心，总半径为30m，地坪上的高度为0.6m，且在2区以外的范围内划为附加2区。

2014年注册电气工程师（供配电）专业知识下午真题及答案解析(1/40)单项选择题(每题的备选答案中，只有1个最符合题意)第1题在低压配电系统的交流SELV系统中，在正常干燥环境内标称电压不超过下列哪一项电压值时，不必设置基本保护(直接接触保护)?______A.50VB.25VC.15VD.6V下一题(2/40)单项选择题(每题的备选答案中，只有1个最符合题意)第2题对于易燃物质重于空气，通风良好且为第二级释放源的主要生产装置区，以释放源为中心，半径为15m，地坪上的高度为7.5m及半径为7.5m，顶部与释放源的距离为7.5m的范围内，宜划分为爆炸危险区域的下列哪个区?______A.0区B.1区C.2区D.3区上一题下一题(3/40)单项选择题(每题的备选答案中，只有1个最符合题意)第3题游泳池水下电气设备的交流电压不得大于下列哪项数值?______A.12VB.24VC.36VD.50V上一题下一题(4/40)单项选择题(每题的备选答案中，只有1个最符合题意)第4题单相负荷应均衡分配到三相上，规范规定当单相负荷的总计算容量小于计算范围内三相对称负荷总计算容量的多少时，应全部按三相对称负荷计算?______A.10%B.15%C.20%D.25%上一题下一题(5/40)单项选择题(每题的备选答案中，只有1个最符合题意)在低压配电系统的设计中，同一电压等级的配电级数不宜多于几级?______A.一级B.二级C.三级D.四级上一题下一题(6/40)单项选择题(每题的备选答案中，只有1个最符合题意)第6题高压配电系数宜采用放射式、树干式、环式或其他组合方式配电，其放射式配电的特点在下列表述中哪一项是正确的?______A.投资少、事故影响范围大B.投资较高、事故影响范围较小C.切换操作方便、保护配置复杂D.运行比较灵活、切换操作不便上一题下一题(7/40)单项选择题(每题的备选答案中，只有1个最符合题意)第7题在10kV及以下变电所设计中，一般情况下，动力和照明宜共用变压器，在下列关于设置照明专用变压器的表述中，哪一项是正确的?______A.在TN系统低压电网中，照明负荷应设专用变压器B.当单台变压器的容量小于1250kV·A时，可设照明专用变压器C.当照明负荷较大或动力和照明采用共用变压器严重影响照明质量及灯泡寿命时，可设照明专用变压器D.负荷随季节性变化不大时，宜设照明专用变压器上一题下一题(8/40)单项选择题(每题的备选答案中，只有1个最符合题意)第8题下列哪一种应急电源适用于允许中断供电时间为毫秒级的负荷?______A.快速自启动的发电机组B.UPS不间断电源C.独立于正常电源的手动切换投入的柴油发电机组D.独立于正常电源的专用馈电线路上一题下一题(9/40)单项选择题(每题的备选答案中，只有1个最符合题意)第9题已知某三相四线380/220V配电箱接有如下负荷：三相10kW，A相0.6kW，B相0.2kW，C 相0.8kW，试用简化法求出该配电箱的等效三相负荷应为下列哪项数值?______A.2.4kWB.10kWD.12.4kW上一题下一题(10/40)单项选择题(每题的备选答案中，只有1个最符合题意)第10题下列哪一项是一级负荷中特别重要的负荷?______A.国宾馆中的主要办公室用电负荷B.铁路及公路客运站中的重要用电负荷C.特级体育场馆的应急照明D.国家级国际会议中心总值班室的用电负荷上一题下一题(11/40)单项选择题(每题的备选答案中，只有1个最符合题意)第11题下列关于爆炸性气体环境中变、配电所的设计原则中，哪一项不符合规范的要求?______A.变、配电所应布置在2区爆炸危险区域范围以外B.变、配电所可布置在2区爆炸危险区域范围以内C.当变、配电所为正压室时，可布置在1区爆炸危险区域范围以内D.当变、配电所为正压室时，可布置在2区爆炸危险区域范围以内上一题下一题(12/40)单项选择题(每题的备选答案中，只有1个最符合题意)第12题民用建筑中，配电装置室及变压器门的宽度和高度宜按电气设备最大不可拆卸部件宽度和高度分别加多少考虑?______A.0.3m，0.5mB.0.3m，0.6mC.0.5m，0.5mD.0.5m，0.8m上一题下一题(13/40)单项选择题(每题的备选答案中，只有1个最符合题意)第13题下列有关电缆外护层的选择，哪一项符合规范的要求?______A.地下水位较高的地区，不宜选用聚乙烯外护层B.明确需要与环境保护相协调时，可采用聚氯乙烯外护层C.直埋在白蚁危害严重地区的塑料电缆，可采朋钢丝铠装D.敷设在保护管中的电缆应具有挤塑外层上一题下一题(14/40)单项选择题(每题的备选答案中，只有1个最符合题意)第14题110kV变电所屋内布置的GIS通道应满足安装、检修和巡视的要求，主通道的宽度宜为下列哪个数值?______A.1.5mB.1.7mC.2.0mD.2.2m上一题下一题(15/40)单项选择题(每题的备选答案中，只有1个最符合题意)第15题在计算短路电流时，最大运行方式下的稳态短路电流可州于下列哪项用途?______A.确定设备的检修周期B.确定断路器的开断电流C.确定设备数量D.确定设备布置形式上一题下一题(16/40)单项选择题(每题的备选答案中，只有1个最符合题意)第16题当短路保护电器为断路器时，低压断路器瞬时或短延时过电流脱扣器的整定电流值为2kA，那么该回路线路末端的最小短路电流值不应小于下列哪项数值?______A.2.0kAB.2.6kAC.3.0kAD.4.0kA上一题下一题(17/40)单项选择题(每题的备选答案中，只有1个最符合题意)第17题. 在电力系统零序短路电流计算中，变压器的中性点若经过电抗接地，在零序网络中，其等值电抗应为原电抗值的多少?______A．图片倍B．不变C．3倍D．增加3倍A.AB.BC.CD.D上一题下一题(18/40)单项选择题(每题的备选答案中，只有1个最符合题意)第18题3～110kV屋外高压配电装置架构设计时，应考虑下列哪一项荷载的组合?______A.运行、地震、安装、断线B.运行、安装、检修、地震C.运行、安装、检修D.运行、安装、检修、断线上一题下一题(19/40)单项选择题(每题的备选答案中，只有1个最符合题意)第19题高压单柱垂直开启式隔离开关在分闸状态下，动静触头间的最小电气距离不应小于配电装置的最小安全净距为下列哪一项?______A.A1值B.A2值C.B值D.C值上一题下一题(20/40)单项选择题(每题的备选答案中，只有1个最符合题意)第20题10kV负荷开关应具有切合电感、电容性小电流的能力，应能开断不超过多大的电缆电容电流或限定长度的架空线充电电流?______A.5AB.10AC.15AD.20A上一题下一题(21/40)单项选择题(每题的备选答案中，只有1个最符合题意)第21题10kV配电室内敷设无遮拦裸导体距地面的高度不应低于下列哪项数值?______A.2.3mB.2.5mC.3.0mD.3.5m上一题下一题(22/40)单项选择题(每题的备选答案中，只有1个最符合题意)第22题在TN-C三相交流：380V/220V平衡系统中，负载电流为39A，采用BV导线穿钢管敷设，若每相三次谐波电流为50%时，中性线导体截面选择最低不应小于下列哪项数值?(不考虑电压器、环境和线路敷设方式等影响，导线允许持续载流量按下表选取。

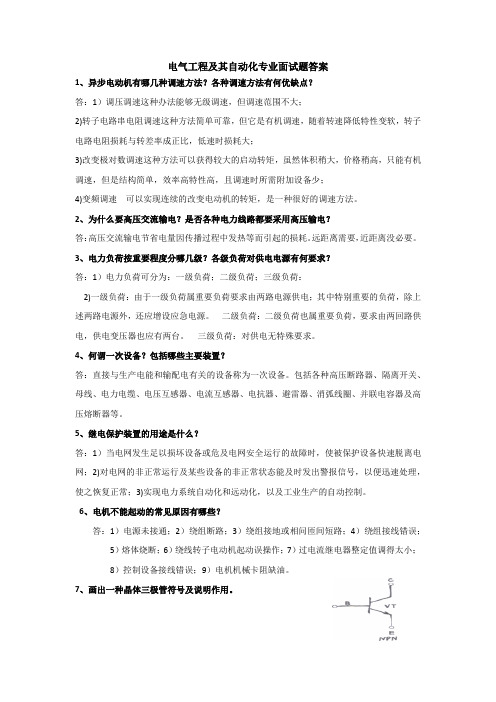

电气工程及其自动化专业面试题答案1、异步电动机有哪几种调速方法？各种调速方法有何优缺点？答：1）调压调速这种办法能够无级调速，但调速范围不大；2)转子电路串电阻调速这种方法简单可靠，但它是有机调速，随着转速降低特性变软，转子电路电阻损耗与转差率成正比，低速时损耗大；3)改变极对数调速这种方法可以获得较大的启动转矩，虽然体积稍大，价格稍高，只能有机调速，但是结构简单，效率高特性高，且调速时所需附加设备少；4)变频调速可以实现连续的改变电动机的转矩，是一种很好的调速方法。

2、为什么要高压交流输电？是否各种电力线路都要采用高压输电？答：高压交流输电节省电量因传播过程中发热等而引起的损耗。

远距离需要，近距离没必要。

3、电力负荷按重要程度分哪几级？各级负荷对供电电源有何要求？答：1）电力负荷可分为：一级负荷；二级负荷；三级负荷：2)一级负荷：由于一级负荷属重要负荷要求由两路电源供电；其中特别重要的负荷，除上述两路电源外，还应增设应急电源。

二级负荷：二级负荷也属重要负荷，要求由两回路供电，供电变压器也应有两台。

三级负荷：对供电无特殊要求。

4、何谓一次设备？包括哪些主要装置？答：直接与生产电能和输配电有关的设备称为一次设备。

包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消弧线圈、并联电容器及高压熔断器等。

5、继电保护装置的用途是什么？答：1）当电网发生足以损坏设备或危及电网安全运行的故障时，使被保护设备快速脱离电网；2)对电网的非正常运行及某些设备的非正常状态能及时发出警报信号，以便迅速处理，使之恢复正常；3)实现电力系统自动化和远动化，以及工业生产的自动控制。

6、电机不能起动的常见原因有哪些？答：1）电源未接通；2）绕组断路；3）绕组接地或相问匝间短路；4）绕组接线错误；5）熔体烧断；6）绕线转子电动机起动误操作；7）过电流继电器整定值调得太小；8）控制设备接线错误；9）电机机械卡阻缺油。

2014年注册电⽓⼯程师基础知识（下午）考试试题及答案解析（⼀）注册电⽓⼯程师基础知识(下午)考试试题及答案解析(⼀)⼀、单选题（本⼤题118⼩题．每题1.0分，共118.0分。

请从以下每⼀道考题下⾯备选答案中选择⼀个最佳答案，并在答题卡上将相应题号的相应字母所属的⽅框涂⿊。

）第1题已知有完全相同的长200km的双回线路，线路的等值阻抗为(0.1+j0.4)Ω/km，则该双回线的等值阻抗为( )Ω。

A 10+j40B 5+j20C 20+j80D 15+j60【正确答案】：A【本题分数】：1.0分第2题空⽓中架设的⼆线输电线，导线半径为a，⼆导线轴线间的距离为d，并且d a，已知⼆导线间施加的电压为U，则电位较⾼的导线单位长度所带的电量为( )。

【正确答案】：D【本题分数】：1.0分【答案解析】[解题思路] 由于da，此题不必⽤电轴法，让电荷集中位于导线轴线位置即可。

利⽤⼆线输电线电位计算公式，求得导线电位，再乘以2即得⼆导线问电压，由此式即可解出电量τ。

第3题⼀台汽轮发电机并于⽆穷⼤电⽹，其额定容量SN =31.25MVA，UN=10.5kV，cosφN =0.85(滞后)，XC=7Ω，Y接法。

发电机额定运⾏时的过载能⼒kM=1.8，则其空载电动势E为( )kV。

(定⼦电阻忽略不计)A 18.4B 16.6C 14.8D 10.625【正确答案】：A【本题分数】：1.0分【答案解析】[提⽰]第4题⼀个移位寄存器原来的状态为0000，如果串⾏输⼊始终为1，则经过4个移位脉冲后寄存器的内容为( )。

A 0001B 0111C 1110D 1111【正确答案】：D【本题分数】：1.0分第5题某台⽔轮发电机的电动势频率为60Hz，磁极对数为12，则额定转速nN=( )r/min。

A 250B300C 500。

十万种考研考证电子书、题库视频学习平台圣才电子书 2014年注册电气工程师（供配电）《专业基础考试》真题及详解【视频讲解】单项选择题（共60题，每题2分。

每题的备选项中只有一个最符合题意）1．图示电路端口电压U ab 为（）。

A．3VB．-3V C．9VD．-9V【答案】C【考点】戴维南等效电路【解析】将电路中的恒流源等效变换为恒压源，如题1解图所示。

根据KVL 定律可得：U ab =3+6=9V。

十万种考研考证电子书、题库视频学习平台圣才电子书2．在图示电路中，当负载电阻R 为何值时，能够获得最大功率？（）A．10ΩB．2ΩC．3ΩD．6Ω【答案】B【考点】最大功率传输定理【解析】将电路中除电阻R外的部分看作有源二端网络。

由最大功率传输定理，给定的线性含源二端网络N，当其外接任意可调负载电阻R L等于二端网络N的戴维南等效电阻R eq，即R L＝R eq时，负载获得最大功率P Lmax。

所以，当R等于二端网络等效内阻RS时获得最大功率。

则将电流源开路，电压源短路，可得二端网络等效内阻电路如题2解图所示，易知R S=6//3=2Ω，即当电阻R为2Ω时从电源获得最大功率。

3．如图所示电路中，通过1Ω电阻的电流I为（）。

A．-5/29AB．2/29AC．-2/29AD．5/29A【答案】D【考点】戴维南等效电路【解析】将电路中除1Ω电阻以外的部分看作有源二端网络，如题3解图（a）所示。

由电阻分压定理可知，U a=55+2×5=257V，U b=43+4×5=207，U ab=57V。

再将电压源短路，如题3解图（b）所示，可得：R eq=3//4+2//5=227Ω。

又由戴维南定理得到等效电路，如题3解图（c）所示，可得经过1Ω电阻的电流为：I=57/227+1=529A。

4．图示电路中，L=10H，R1=10Ω，R2=100Ω。

将电路开关K闭合后直至稳态，那么在这段时间内电阻R2上消耗的焦耳热为（）。

2014年注册电气工程师（供配电）《专处基础考试》真题及详解单项选择题（共60题，每题2分。

每题的备选项中只有一个最符合题意）U为（）。

1.图示电路端口电压abA.3VB.-3VC.9VD.-9V【答案】C【考点】戴维南等效电路【解析】将电路中的恒流源等效变换为恒压源，如题1解图所示。

根据KVL定律可得：Uab=3+6=9V。

2.在图示电路中，当负载电阻R为何值时，能够获得最大功率？（）A.10ΩB.2ΩC.3ΩD.6Ω【答案】B【考点】最大功率传输定理【解析】将电路中除电阻R外的部分看作有源二端网络。

由最大功率传输定理，给定的线性含源二端网络N，当其外接任意可调负载电阻等于二端网络N的戴维南等效电阻Req，即I^=Req 时，负载获得最大功率所以，当R等于二端网络等效内阻RS时获得最大功率。

则将电流源开路，电压源短路，可得二端网络等效内阻电路如题2解图所示，易知RS=6//3=2Q，即当电阻R为时从电源获得最大功率。

3.如图所示电路中，通过1Ω电阻的电流I为（）。

A.-5/29AB.2/29AC.-2/29AD.5/29A【答案】D【考点】戴维南等效电路【解析】将电路中除1Q 电阻以外的部分看作有源二端网络，如题3解图（a ）所示。

由电阻分压定理可知， Ua=55+2X5=257V ，Ub=43+4X5=207， Uab=57Vo 再将电压源短路，如题 3 解图（b ）所示，可得：1^=3//4+2//5=227Q 。

又由戴维南定理得到等效电路，如题3解图（c ）所示，可得经过1D 电阻的电流为：I=57/227+l=529A 。

4.图示电路中，L=10H ，Ω=101R ，Ω=102R 。

将电路开关K 闭合后直至稳态，那么在这段时间内电阻2R 上消耗的焦耳热为（ ）。

A.110JB.220JC.440JD.880J【答案】B【考点】换路定则和非正弦周期量的能量计算方法【解析】开关K 闭合瞬间，电感电流不能突变，相当于断路，有：UL （0+） =100/ （100+10） X220=200V ； 当电路达到稳态时，电感相当于短路，有：Ul （①）二0V 。

2014年电气工程师考试供配电の巩固知识第二阶段试题第一篇：2014年电气工程师考试供配电の巩固知识第二阶段试题2014年电气工程师考试供配电の巩固知识第二阶段试题填空题：1、零序电流只有在系统发生_________或_________时才会出现。

答：接地，非全相运行2、变压器系_________、________跳闸，在未查明原因和消除故障之前，不得送电。

答：瓦斯，差动保护动作3、电路是由_________、_________、_________及等基本元件组成。

答：电源，负载，连接导线，控制开关4、交流电的_________与它热效应相等的直流电的量值相等。

答：有效值5、三相交流电路中，若每相电压均相等，不管负载接成星形或三角形，负载_________均相等。

答：消耗功率6、接地体可分为_________与_________两种。

答：自然接地体，人工接地体7、电度表的检验周期是_________。

答：五年8、根据击穿方电的成因可分为_________、_________、_________三种形式。

答：电击穿，热击穿，化学击穿9、电力系统测量用电流互感器，根据使用目的不同分为_________用和_________用互感器。

答：保护电能计量10、现场工作必须执行_________制度，_________制度、_________制度、_________制度。

答：工作票，工作许可，工作监护，工作间断、转移及终结11、电流互感器及电压互感器的二次回路必须__________________。

答：有且只能有一点接地12、纵差保护为防止区外故障引起不平衡的差动电流造成误动作，往往采用_________特性。

答：比率制动13、大修后的变压器投运前要做_________次冲击试验。

答：514、电力设备损坏，直接经济损失达1000万元者。

生产设备、厂区建筑发生火灾，直接经济损失达100万元者。

构成_________事故。
