2020年4月全国自考试卷及答案解析电力系统自动装置试题及答案解析

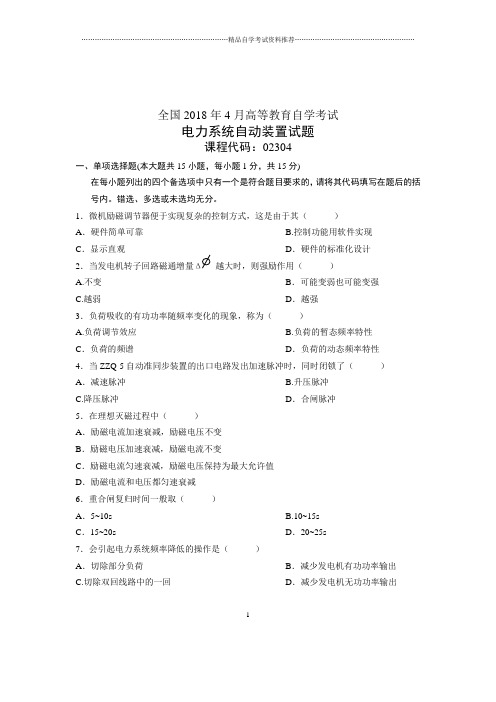

全国2018年4月高等教育自学考试电力系统自动装置试题课程代码：02304一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．微机励磁调节器便于实现复杂的控制方式，这是由于其（）A．硬件简单可靠 B.控制功能用软件实现C．显示直观D．硬件的标准化设计2越大时，则强励作用（）A.不变B．可能变弱也可能变强C.越弱D．越强3．负荷吸收的有功功率随频率变化的现象，称为（）A.负荷调节效应B.负荷的暂态频率特性C．负荷的频谱D．负荷的动态频率特性4．当ZZQ-5自动准同步装置的出口电路发出加速脉冲时，同时闭锁了（）A．减速脉冲 B.升压脉冲C.降压脉冲D．合闸脉冲5．在理想灭磁过程中（）A．励磁电流加速衰减，励磁电压不变B．励磁电压加速衰减，励磁电流不变C．励磁电流匀速衰减，励磁电压保持为最大允许值D．励磁电流和电压都匀速衰减6．重合闸复归时间一般取（）A．5~10s B.10~15sC．15~20s D．20~25s7．会引起电力系统频率降低的操作是（）A．切除部分负荷B．减少发电机有功功率输出C.切除双回线路中的一回D．减少发电机无功功率输出18．下列各元件中，一般作主选相元件的是（）A.相电流差突变量选相元件B.阻抗选相元件C．相电流选相元件 D.相电压选相元件9．自动低频减负荷装置的附加级动作延时一般为（）A．1~10s B．10~20sC．20~30s D.30~40s10．影响导前时间脉冲的导前时间的因素是（）A.频率差B.电压差C．相角差D．导前时间脉冲形成电路的参数R，C11．ZZQ-5装置中，电源闭锁电路的作用是（）A.禁止合电源B．禁止关电源C．防止合电源时造成非同步误合闸D．防止关电源时造成非同步误合闸12．系统正常运行状态下，AAT装置中得电动作的继电器是（）A.时间继电器B.信号继电器C．出口继电器D．闭锁继电器13．什么情况下会发生自动重合闸的断路器的“跳跃”现象? （）A．执行元件触点粘接 B.合闸到永久性故障C．执行元件触点粘接且合闸到永久性故障 D.合闸到瞬时性故障14．微机录波装置软件功能模块不包括．．．（）A．装置起动B．录波方式C.波形记录D．报告输出15．虚有差调频法具有的特点是（）A．调节过程中有差，调节结束时无差B．调节过程中有差，调节结束时有差C．调节过程中无差，调节结束时无差D.调节过程中无差，调节结束时有差二、填空题（本大题共10小题，每空1分，共10分）请在每小题的空格中填上正确答案。

全国2007年4月高等教育自学考试电力系统自动装置试题课程代码：02304一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．微机励磁调节器便于实现复杂的控制方式，这是由于其（B）A．硬件简单可靠 B.控制功能用软件实现C．显示直观D．硬件的标准化设计2．当发电机转子回路磁通增量Δ越大时，则强励作用（D）A.不变B．可能变弱也可能变强C.越弱D．越强3．负荷吸收的有功功率随频率变化的现象，称为（A）A.负荷调节效应B.负荷的暂态频率特性C．负荷的频谱D．负荷的动态频率特性4．当ZZQ-5自动准同步装置的出口电路发出加速脉冲时，同时闭锁了（A）A．减速脉冲 B.升压脉冲C.降压脉冲D．合闸脉冲5．在理想灭磁过程中（C）A．励磁电流加速衰减，励磁电压不变B．励磁电压加速衰减，励磁电流不变C．励磁电流匀速衰减，励磁电压保持为最大允许值D．励磁电流和电压都匀速衰减6．重合闸复归时间一般取（C）A．5~10s B.10~15sC．15~20s D．20~25s7．会引起电力系统频率降低的操作是（B）A．切除部分负荷B．减少发电机有功功率输出C.切除双回线路中的一回D．减少发电机无功功率输出18．下列各元件中，一般作主选相元件的是（A）A.相电流差突变量选相元件B.阻抗选相元件C．相电流选相元件 D.相电压选相元件9．自动低频减负荷装置的附加级动作延时一般为（B）A．1~10s B．10~20sC．20~30s D.30~40s10．影响导前时间脉冲的导前时间的因素是（D）A.频率差B.电压差C．相角差D．导前时间脉冲形成电路的参数R，C11．ZZQ-5装置中，电源闭锁电路的作用是（C）A.禁止合电源B．禁止关电源C．防止合电源时造成非同步误合闸D．防止关电源时造成非同步误合闸12．系统正常运行状态下，AAT装置中得电动作的继电器是（D）A.时间继电器B.信号继电器C．出口继电器D．闭锁继电器13．什么情况下会发生自动重合闸的断路器的“跳跃”现象? （C）A．执行元件触点粘接 B.合闸到永久性故障C．执行元件触点粘接且合闸到永久性故障 D.合闸到瞬时性故障14．微机录波装置软件功能模块不包括．．．（B）A．装置起动B．录波方式C.波形记录D．报告输出15．虚有差调频法具有的特点是（A）A．调节过程中有差，调节结束时无差B．调节过程中有差，调节结束时有差C．调节过程中无差，调节结束时无差D.调节过程中无差，调节结束时有差二、填空题（本大题共10小题，每空1分，共10分）请在每小题的空格中填上正确答案。

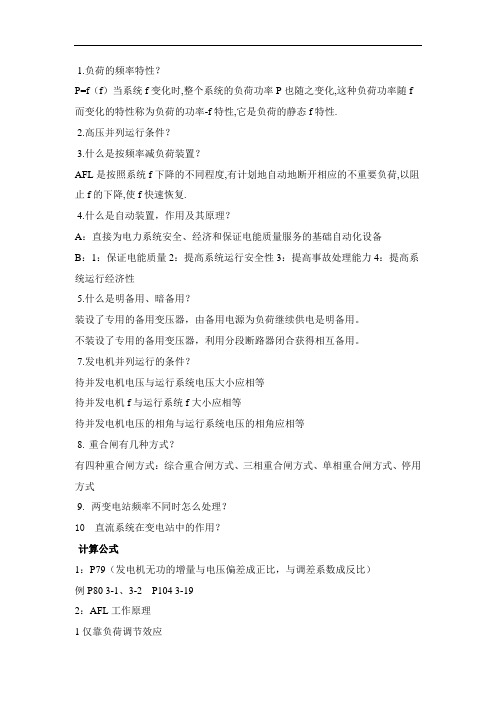

1.负荷的频率特性？
P=f（f）当系统f变化时,整个系统的负荷功率P也随之变化,这种负荷功率随f 而变化的特性称为负荷的功率-f特性,它是负荷的静态f特性.
2.高压并列运行条件？
3.什么是按频率减负荷装置？
AFL是按照系统f下降的不同程度,有计划地自动地断开相应的不重要负荷,以阻止f的下降,使f快速恢复.
4.什么是自动装置，作用及其原理？
A：直接为电力系统安全、经济和保证电能质量服务的基础自动化设备
B：1：保证电能质量2：提高系统运行安全性3：提高事故处理能力4：提高系统运行经济性
5.什么是明备用、暗备用？
装设了专用的备用变压器，由备用电源为负荷继续供电是明备用。

不装设了专用的备用变压器，利用分段断路器闭合获得相互备用。

7.发电机并列运行的条件？
待并发电机电压与运行系统电压大小应相等
待并发电机f与运行系统f大小应相等
待并发电机电压的相角与运行系统电压的相角应相等
8. 重合闸有几种方式？
有四种重合闸方式：综合重合闸方式、三相重合闸方式、单相重合闸方式、停用方式
9. 两变电站频率不同时怎么处理？
10 直流系统在变电站中的作用？
计算公式
1：P79（发电机无功的增量与电压偏差成正比，与调差系数成反比）
例P80 3-1、3-2 P104 3-19
2：AFL工作原理
1仅靠负荷调节效应
2通过AFL切除一部分负荷后例P106 7-2、7-4。

2004年4月全国高等教育自学考试电力系统自动装置试题第一部分选择题（共15分）一、单项选择题（本大题共10小题，每小题1.5分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.发电厂厂用电源切换时，母线失电的时间在0.3秒以内称为（）A.慢速切换B.中速切换C.快速切换D.超快速切换2.装有三相一次自动重合闸装置的线路上，发生永久性故障，断路器切断短路电流的次数是（）A.一次B.二次C.三次D.多次3.由于潜供电流的影响，单相自动重合闸的动作时限比三相自动重合闸的动作时限（）A.长一些B.一样长C.短一些D.不能确定4.ZZQ—5装置的同步信号灯亮度最大时对应的相角差是（）A.B.C.D.5.可以根据线性整步电压周期的大小判别（）A.频率差B.电压差C.相角差D.导前时间6.采用全控整流桥逆变灭磁时，励磁绕组能量主要转移给（）A.灭磁开关B.灭磁回路C.晶闸管元件D.励磁电源7.若上下平移与系统并联运行的发电机外特性曲线，将主要改变其（）A.有功功率B.无功功率C.电压D.频率8.自动低频减负荷装置动作后稳态频率一般恢复到（）A.48.5Hz以上B.49Hz以上C.49.5Hz以上D.50Hz以上9.频率上升时，电力系统负荷总的吸收有功功率将（）A.降低B.不变C.增加D.有时增加，有时降低10.发生下列哪种情况，发电机需要强行励磁？（）A.系统频率大幅度上升B.机端电压大幅度上升C.系统频率大幅度下降D.机端电压大幅度下降第二部分非选择题（共85分）二、名词解释题（本大题共7小题，每小题2分，共14分）11.自动准同步装置12.明备用13.整步电压14.自然调差系数15.励磁系统16.调频机组17.积差调频法（同步时间法）三、填空题（本大题共11小题，每小题1分，共11分）请在每小题的空格中填上正确答案。

错填、不填均无分。

1全国2018年4月自考试卷电力系统继电保护试题课程代码：02302一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．系统发生故障时继电保护装置的任务是( ) A ．切除故障元件 B ．减负荷 C ．动作于信号D ．通知调度2．当限时电流速断保护灵敏度不满足要求时，可考虑( ) A ．采用过电流保护 B ．与下一级电流速断保护配合 C ．与下一级过电流保护配合D ．与下一级限时电流速断保护配合3．电流保护采用不完全星形接线方式，当遇有Y ，d11接线变压器时，应在保护的中线上再接一个继电器，其作用是为了提高保护的( ) A ．选择性 B ．速动性 C ．灵敏性D ．可靠性4．90°接线的功率方向继电器，当•k I =-•b I 时，•k U 应为( ) A ．ca U •B ．bc U •C ．ab U •D ．ac U •5．在中性点不直接接地电网中，当采用零序功率方向保护时，其零序功率方向继电器的 接线方式是( ) A ．90°接线 B ．30U •、30I •C ．-30U •、30I •D ．30U •、-•0I 36．保护安装处到保护范围末端的线路阻抗称为阻抗继电器的( ) A ．测量阻抗 B ．动作阻抗 C ．负荷阻抗D ．整定阻抗7．反应接地短路的阻抗继电器，引入零序电流补偿的目的是( ) A ．消除出口三相短路死区B ．消除出口两相短路死区2C ．正确测量故障点到保护安装处的距离D ．消除过渡电阻的影响8．距离Ⅱ段保护，防止过渡电阻影响的方法是( ) A ．采用记忆回路 B ．引入第三相电压 C ．利用瞬时测定电路D ．采用90°接线方式9．在计算距离Ⅱ段保护定值时，分支系数K b 应取( ) A ．最大值 B ．最小值 C ．1D ．010．方向阻抗继电器的灵敏角为( ) A ．α B ．k ϕ C ．loa ϕD ．一loa ϕ 11．在距离保护的I 、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护 的( ) A ．选择性 B ．可靠性 C ．灵敏性D ．速动性12．纵差动保护稳态情况下的不平衡电流产生原因是( ) A ．两端电流互感器计算变比与实际变比不同 B ．两端电流互感器磁化特性的差异 C ．两端电流互感器型号相同 D ．两端电流互感器变比相同13．对于单侧电源供电的网络，为提高变压器内部故障时灵敏度，比率制动型差动继电器的制动线圈应接于( ) A ．负荷侧 B ．电源侧 C ．小电源侧D ．各侧14．发电机单继电器式横差保护中，当励磁回路发生一点接地后，将切换片接入时间继电器，目的是为了( )A ．防止励磁回路两点接地时保护误动作B ．防止励磁回路瞬间两点接地时保护误动作C ．防止励磁回路一点接地后发生相间短路D ．防止励磁回路一点接地后发生匝间短路315．采用负序电流保护作为发电机的后备保护，是为了提高保护的( ) A ．选择性 B ．速动性 C ．灵敏性D ．可靠性二、填空题（本大题共23小题，每小题1分，共23分） 请在每小题的空格中填上正确答案。

2012年4月电力系统自动装置自考试题2012年4月（全国）电力系统自动装置自考试题一、单项选择题(本大题共15小题，每小题1分，共15分) 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．同步发电机自动并列装置是一种A．自动调节装置B．自动操作装置C．安全自动装置D．继电保护装置2．备用电源和备用设备自动投入(AAT)的基本任务是A．保证电能质量B．提高系统运行安全性C．提高供电可靠性D．提高系统运行经济性3．当AAT装置动作时，如果备用电源或备用设备投于故障，应使其继电保护A．加速动作B．延时0.5s动作C．延时1.0s动作D．不动作4．自动重合闸主要用于A．通讯线路B．直流输电线路C．电缆线路D．架空线路5．无电压检定和同步检定自动重合闸A．要求先检定线路无压，后检定两侧同步B．要求先检定两侧同步，后检定线路无压C．要求同时检定线路无压和两侧同步D．对检定线路无压和两侧同步无先后顺序要求6．可以进行并列操作的断路器称为同步点。

发电厂内，一般不作为同步点的断路器是A．同步发电机的断路器B．母线联络断路器C．母线分段断路器D．升压变压器各侧断路器7．准同步并列时产生的合闸冲击电流的大小，取决于断路器两侧电压的A．幅值差B．矢量差C．矢量差的模D．幅值与额定电压的差8．当并列条件中的电压条件和频率条件满足，且发电机电压超前系统电压时，合闸冲击电流的主要成分是A．有功电流，且有功功率为负B．有功电流，且有功功率为正C．无功电流，且无功功率为负D．无功电流，且无功功率为正9．同步发电机的励磁系统主要由以下两部分组成A．励磁电源和励磁自动调节器B．励磁机和励磁变压器C．主励磁机和副励磁机D．同步发电机和励磁变压器10．为同步发电机转子提供初始励磁电流的过程称为“投初励”，需要通过投初励进行起励的励磁方式是A．直流励磁机供电的励磁方式B．交流励磁机经静止二极管供电的励磁方式C．交流励磁机经旋转二极管整流的励磁方式D．自并励励磁方式11．励磁电源会受近距离电网短路影响的励磁方式是A．交流励磁机经静止晶闸管整流的方式B．交流励磁机经静止二极管供电的方式C．交流励磁机经旋转二极管整流的方式D．自并励方式12．三相全控整流桥带大电感负载情况下，控制角为90?时其直流输出电压波形及其与横坐标轴围成的面积，具有以下特点A．波形瞬时值有正有负，正面积比负面积大B．波形瞬时值有正有负，正负面积相等C．波形瞬时值都为正D．波形瞬时值都为负13．6相桥式整流电路输出的直流电压波形在一个工频周期内的波头数是A．3个B．6个C．12个D．24个14．调速系统的迟缓现象，可用迟缓率(或称不灵敏度)ε来描述，实用中迟缓率εA．取值大小与运行无关B．越大对运行越有利C．越小对运行越有利D．取值适中对运行更有利15．故障录波仪录取的故障信息所在时间段是A．故障时刻之前B．故障时刻之后C．故障发生瞬间D．故障时刻之前及故障时刻之后二、填空题(本大题共5小题，每小空2分，共10分)请在每小题的空格中填上正确答案，错填、不填均无分。

全国2018年4月高等教育自学考试电力系统自动装置试题课程代码：02304第一部分选择题(共15分)一、单项选择题(本大题共10小题，每小题1.5分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.发电厂厂用电源切换时，母线失电时间在1～1.5s以内称为( )A.慢速切换B.中速切换C.快速切换D.超快速切换2.备用电源与备用设备自动投入装置的主要作用是( )A.保证电网频率不变B.提高供电选择性C.改善电能质量D.提高供电可靠性3.在装有无压、同步检查重合闸中，如何使用无压检查连接片?( )A.无压检查侧连接，同步检查侧不连接B.同步检查侧连接，无压检查侧不连接C.两侧都连接D.两侧都不连接4.准同步并列条件规定的允许合闸误差角一般不超过( )A.5度B.10度C.15度D.20度5.准同步并列装置中，导前时间脉冲的导前时间( )A.与电路参数R无关B.与电路参数C无关C.与电路参数R、C无关D.与电路参数R、C都有关6.通常要求调差单元能灵敏反应( )A.有功电流B.无功电流C.发电机电压D.视在功率7.设某台同步发电机直接与无穷大系统并列运行，当调节该机组励磁电流时，可改变该发电机输出的( )A.电压B.频率C.有功功率D.无功功率8.在升压变高压侧并联的发电机组，对发电机机端电压而言，其调差特性( )A.可以为负B.必须为负C.必须为正D.必须为零9.在电力系统中并联运行的各机组，其调速系统的速度变动率δ( )A.只允许小于0B.可以小于0C.可以等于0D.只允许大于010.当电力系统电压维持不变时，若其频率升高，则其负荷吸收的有功功率将( )A.降低B.维持不变C.增加D.有时增加，有时降低第二部分非选择题(共85分)二、名词解释题(本大题共7小题，每小题2分，共14分)11.重合闸前加速12.滑差电压13.自同步并列操作14.逆变状态15.理想灭磁16.频率的二次调整17.电力系统有功功率缺额三、填空题(本大题共11小题，每小题1分，共11分)18.备用电源和备用设备自动投入装置应用于发电厂和变电所，根据其备用方式分类，可以分为_______和_______两种。

《电力系统自动装置》课程考试试卷参考答案(A 卷)一、单项选择题（本大题共 10 小题，每小题 2 分，共 20 分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1、DCS 系统是计算机网络技术在工业控制系统发展的产物，整个系统的组成不包括【 B 】A 、上位机B 、工控机C 、数据采集测控站D 、通信线路2、电力系统运行中的主要并列方式为 【 C 】 A 、自同期 B 、非同期 C 、准同期 D 、同周期3、准同步并列条件规定的允许频率差为不超过额定频率的 【 C 】A 、0％—1％B 、0％—5％C 、 0.2％—0.5％D 、2％—5％ 4、滑差角频率s 小于某一值，相当于 【 B 】A 、脉动电压周期s T 小于某一值B 、脉动电压周期s T 大于某一值C 、频率差s f 大于某一值D 、频率差s f 等于某一值5、励磁功率单元向同步发电机转子提供 【 B 】A 、交流电流B 、直流电流C 、交流电压D 、任何电压6、最简单的励磁调节器的调节方式是 【 A 】A 、比例调节B 、微分调节C 、比例微分调节D 、比例积分调节7、最大励磁限制是为 而采取的安全措施。

【 D 】A 、防止发电机定子绕组长时间欠励磁B 、防止发电机定子绕组长时间过励磁C 、防止发电机转子绕组长时间欠励磁D 、防止发电机转子绕组长时间过励磁8、电网中发电机组在调速器的工作情况下是电网的 【 B 】 A 、功率特性 B 、一次调频频率特性C 、二次调频频率特性D 、调节特性9、电力系统的频率和有功功率调节系统，主要的组成环节不包括 【 A 】A 、电容器B 、调速器C 、发电机组D 、电网10、自动低频减载装置是用来解决 事故的重要措施之一。

【 D 】A 、少量无功功率缺额B 、少量有功功率缺额C 、严重无功功率缺额D 、严重有功功率缺额二、填空题（本大题共10小题，每小题 2 分，共 20 分）请在每小题的空白处写出正确答案。
