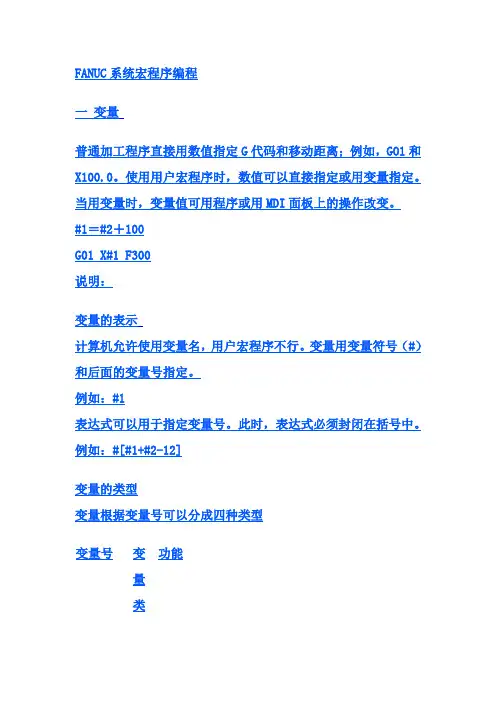

第7章宏程序
7.3 宏程序调用
7.3.1 宏程序调用指令（G65）
在主程序中可以用G65调用宏程序。指令格式如下：
G65 P L 〈自变量赋值〉；
其中：P指定宏程序号：L为重复调用次数（1—9999）；自变量赋值是由地址和数值构成的，用以对宏程序中的局部变量赋值。
例如：
主程序：
O7002
...
G65 P7100 L2 A1.0 B2.0
...
M30
宏程序：
#3=#1+#2；
IF [#3 GT 360] GOTO 9；
G00 G91 X#3
N9 M99
7.3.2 自变量赋值
自变量赋值有两种类型。自变量I使用除去G，L，N，O，P以外的其他字母作为地址，自变量II可以使用A，B，C每个字母一次，I，J，K每个字母可使用十次作为地址。表7—3和7—4分别为两种类型自变量赋值的地址和变量号码之间的对应关系：
表7—3 自变量赋值的地址和变量号码之间的对应关系
时使用表4—1及表4—2中的两组自变量赋予值。系统可以根据使用的字母自动判断自变量赋值的类型。
7.4 变量的控制和运算指令
7.4.1 算术运算和逻辑运算
在变量之间，变量和常量之间，可以进行各种运算，常用的见表7—5。
运算的优先顺序如下：
1）函数。
2）乘除，逻辑与。
3）加减，逻辑或，逻辑异或。
可以用[ ]来改变顺序
7.4.2 控制指令
1.无条件转移（GOTO语句）
语句格式为：
GOTO n
其中n为顺序号（1—9999），可用变量表示。例如：
GOTO 1；
GOTO #10；
2. 条件转移（IF 语句）
语句格式为：
IF [条件式] GOTO n
条件式成立时，从顺序号为n的程序段开始执行；条件式不成立时，执行下一个程序段。
条件式有以下几类：
# j EQ # K
# j NE # K
# j GT # K
# j LT # K
# j GE # K
# j LE # K
条件式中变量#J或#K可以是常量也可以是表达式，条件式必须用括弧括起来。下面的程序可以得到1到10的和：
O7100
#1=0
#2=1
N1 IF [#2 GT 10] GOTO 2
#1=#1+#2
#2=#2+1
GOTO 1
N2 M30
3循环语句（WHILE 语句）
语句格式为：
WHILE [条件式] DO m （m=1，2，3）
…
END m
当条件语句成立时，程序执行从DO m到END m之间的程序段；如果条件不成立，则执行
END m 之后的程序段。DO 和END 后的数字是用于表明循环执行范围的识别号。可以使用数字1，2和3，如果是其他数字，系统会产生报警。DO —END 循环能够按需执行多次。如下例所示：
WHILE [] DO 1WHILE [] DO 2WHILE [] DO 2 ⎛⎫ ⎪ ⎪ ⎪⎛⎫ ⎪ ⎪ ⎪ ⎪ ⎪ ⎪⎛⎫ ⎪ ⎪ ⎪ ⎪ ⎪ ⎪ ⎪ ⎪ ⎪⎝⎭ ⎪ ⎪ ⎪ ⎪ ⎪ ⎪ ⎪⎝⎭ ⎪ ⎪ ⎪⎝⎭条件式...条件式...条件式...END 3...END 2...END 1
上面的O7100程序也可以用WHILE 语句编制如下： O7200 #1=0 #2=1
WHILE [#2 LE 10] DO 1 #1=#1+#2 #2=#2+1 END 1 M30
7.5 宏程序应用实例
【例7-1】：切圆台与斜方台，各自加工3个循环，要求倾斜10°的斜主台与圆台相切，圆台在方台之上，如图7-2所示。
程序说明
%8101
#10=10.0圆台阶高度
#11=10.0方台阶高度
#12=124.0圆外定点的X坐标值
#13=124.0圆外定点的Y坐标值
#701=13.0刀具半径补偿值（偏大，粗加工）
#702=10.2刀具半径补偿值（偏中，半精加工）
#703=10.0刀具半径补偿值（实际，精加工）
N01 G92 X0.0 Y0.0 Z0.0
N02 G28 Z10 T02 M06自动回参考点换刀
N03 G29 Z0 S1000 M03单段走完此段，手动移刀到圆台面中心上N04 G92 X0.0 Y0.0 Z0.0
N05 G00 Z10.0
#0=0
N06 G00 [X-#12] Y[-#13]快速定位到圆外（-＃12，-＃13）
N07 G01 Z[-#10] F300Z向进刀-＃10mm
WHILE #0 LT 3加工圆台
完成右刀补，准备切削
N[08+#0*6] G01 G42 X[-#12/2] Y[175/2]
F280.0 D[#0+1]
D[#0+1]D01=#701;D02=#702;D03=#703
N[09+#0*6] X[0] Y[-175/2]进到工件的切入点
N[10+#0*6] G03 J[175/2]逆时针切削整圆
N[11+#0*6] G01X[#12/2] Y[-175/2]切出工件
N[12+#0*6] G40 X[#12] Y[-#13]取消刀补
N[13+#0*6] G00 X[-#12]
#0=#0+1
ENDW循环三次后结束
N100 G01 Z[-#10-#11] F300进给方向切削深度
#2=175/COS[55*PI/180]方台外定点的X坐标
