下载文档原格式
合金化原理合金化是指将两种或两种以上的金属或非金属熔炼在一起，形成新的金属材料。
合金化的原理是通过改变金属的晶体结构，使其性能得到改善。
合金化可以提高金属的硬度、强度、耐热性、耐腐蚀性等性能，从而扩大金属的应用范围。
下面将从合金化的原理、方法和应用三个方面来详细介绍合金化的相关知识。
合金化的原理。
合金化的原理主要包括固溶强化、析出强化和相变强化三种方式。
固溶强化是指将一种金属溶解在另一种金属的晶格中，形成固溶体，从而提高金属的硬度和强度。
析出强化是指在合金中形成一种或多种溶解度有限的化合物，这些化合物的形成可以提高合金的硬度和强度。
相变强化是指在材料中发生相变时，晶粒的形态和尺寸发生变化，从而提高材料的性能。
合金化的方法。
合金化的方法主要包括熔炼法、粉末冶金法和表面合金化法。
熔炼法是将两种或两种以上的金属熔炼在一起，然后冷却凝固成合金。
粉末冶金法是将金属粉末混合后通过压制、烧结等工艺形成合金。
表面合金化法是将一种金属的表面覆盖上另一种金属，以改善金属的表面性能。
合金化的应用。
合金化广泛应用于航空航天、汽车制造、电子设备等领域。
在航空航天领域，合金化可以提高材料的耐高温、耐腐蚀性能，从而保证飞机在极端环境下的安全飞行。
在汽车制造领域，合金化可以提高汽车零部件的强度和硬度，延长零部件的使用寿命。
在电子设备领域，合金化可以提高电子元器件的导电性能和耐磨性能，从而提高设备的性能和可靠性。
总结。
合金化是一种重要的金属材料改性方法，通过改变金属的组织结构和成分，可以显著提高金属材料的性能。
合金化的原理主要包括固溶强化、析出强化和相变强化三种方式，合金化的方法主要包括熔炼法、粉末冶金法和表面合金化法。
合金化广泛应用于航空航天、汽车制造、电子设备等领域，为各行业的发展提供了重要的支撑。
通过对合金化的原理、方法和应用的介绍，相信读者对合金化有了更深入的了解，也希望本文能够对相关领域的科研工作者和工程技术人员有所帮助。
表1-1 碳素结构钢的牌号、成分和力学性能（摘自GB700-88）注：1.带“*”号处Q235-A、B级沸腾钢锰的质量分数上限为0.60%。
2.本类钢通常不进行热处理而直接使用，因此只考虑其力学性能和有害杂质含量，不考虑碳含量。
图1-1 扩大γ相区并与γ-Fe无限互溶的Fe-Me相图(a)及Fe-Ni相图（2）α相稳定化元素合金元素使A4降低，A3升高，在较宽的成分范围内，促使铁素体形成，即缩小了γ相区。
根据铁与合金元素构成的相图的不同，又可分为如下两种情况：图1-2 扩大γ相区并与γ-Fe有限互溶的Fe-Me相图(a)及Fe-C相图②缩小γ相区(但不能使γ相区封闭) 合金元素使A3升高，降，使相区缩小但不能使其完全封闭。
如图1-4。
这类合金元素有：综上所述，可将合金元素分为两大类：将扩大γ相区的元素称为奥相区的元素称为铁素体的形成元素。
显上述合金元素与铁的相互作用规律，通过控制钢中合金元素的种类和含量，使钢在室温下获得单相组织。
如欲发展奥氏体钢时，需要往钢中加等奥氏体形成元素；欲发展铁素体钢时，需要往钢中加等铁素体形成元素。
图1-4 缩小γ相区的Fe-Me相图(a)及Fe-Nb相图(b)最后应该指出，同时向钢中加入两类合金元素时，其作用往往相互Cr铁素体形成元素，在Cr18%与合金元素的摩尔原子浓度对1000℃时碳在奥氏体中的相对活度系数C f的影响合金元素对C在奥氏体中的扩散激活能和扩散系数的影响如图。
由图可知，碳化物形成元素如Cr、Mo和W等升高扩散激活能，这是由于碳化物形成元素降低了C的活度，图1-6 合金元素对C在奥氏体中的扩散激活能和扩散系数的影响图1-7 合金元素对Fe-Fe3C相图中奥氏体区的影响四、合金元素对钢的热处理的影响合金元素对钢的热处理的影响主要表现在对加热、冷却和回火过程中相变的影响。

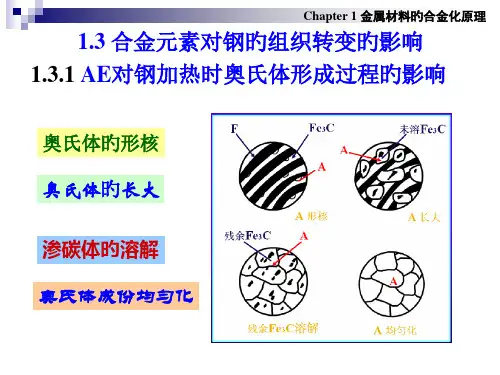

图1-8 合金元素对共析温度的影响图1-9 合金元素对共析含碳量的影响奥氏体形成后，还残留有一些稳定性各不相同的碳化物。
第一章 合金化原理主要内容：概念：⑴合金元素：特别添加到钢中为了保证获得所要求的组织结构、物理、化学和机械性能的化学元素。
⑵杂质：冶炼时由原材料以及冶炼方法、工艺操作而带入的化学元素。
⑶碳钢：含碳量在0.0218-2.11%范围内的铁碳合金。
⑷合金钢：在碳钢基础上加入一定量合金元素的钢。
①低合金钢：一般指合金元素总含量小于或等于5%的钢。
②中合金钢：一般指合金元素总含量在5～10%范围内的钢。
③高合金钢：一般指合金元素总含量超过10%的钢。
④微合金钢：合金元素(如V,Nb,Ti,Zr,B)含量小于或等于0.1%，而能显著影响组织和性能的钢。
1.1 碳钢概论一、碳钢中的常存杂质1.锰（ Mn ）和硅（ Si ）⑴Mn ：W Mn ％<0.8％ ①固溶强化 ②形成高熔点MnS 夹杂物（塑性夹杂物），减少钢的热脆（高温晶界熔化，脆性↑）；⑵Si ：W Si ％<0.5％ ①固溶强化 ②形成SiO2脆性夹杂物；⑶Mn 和Si 是有益杂质，但夹杂物MnS 、SiO2将使钢的疲劳强度和塑、韧性下降。
2.硫（S ）和磷（P ）⑴S ：在固态铁中的溶解度极小， S 和Fe 能形成FeS ，并易于形成低熔点共晶。
发生热脆 (裂)。
⑵P ：可固溶于α-铁，但剧烈地降低钢的韧性，特别是低温韧性，称为冷脆。
磷可以提高钢在大气中的抗腐蚀性能。
⑶S 和P 是有害杂质，但可以改善钢的切削加工性能。
3．氮（N ）、氢（H ）、氧（O ）⑴N ：在α-铁中可溶解，含过饱和N 的钢析出氮化物—机械时效或应变时效（经变形，沉淀强化，强度↑，塑性韧性↓，使其力学性能改变）。
N 可以与钒、钛、铌等形成稳定的氮化物，有细化晶粒和沉淀强化。
⑵H ：在钢中和应力的联合作用将引起金属材料产生氢脆。
⑶O ：在钢中形成硅酸盐（2MnO•SiO2、MnO•SiO2）或复合氧化物（MgO•Al2O3、碳钢中的常存杂质 碳钢的分类 碳钢的用途 1.1 碳钢概论 主要内容 1.2 钢的合金化原理： ①Me 在钢中的存在形式 ②Me 与铁和碳的相互作用 ③Me 对Fe-Fe3C 相图的影响 ④Me 对钢的热处理的影响 ⑤Me 对钢的性能的影响 1.3合金钢的分类MnO•Al2O3）。
金属材料学绪论：§ 1.1 材料与人类文明的发展1、金属材料的地位和作用材料是人类用来制作各种产品的物质，是先于人类存在的，为人类生活和生产的物质基础。
二十世纪之后，特别是近几年来，非金属材料如工程陶瓷等，有了迅速的发展，在某些领域上在逐步代替金属材料、并显示了明显的优点。
又由于各种现代研究手段的发展与应用；从而大大加深了人们对金属材料微观结构与宏观性能关系的认识。
因此，金属材料学近几十年来得到了迅速的发展。
金属材料的分类工业上使用的金属材料种类繁多，通常可以分为：黑色金属：铁、锰、铬及其合金；有色金属：除黑色金属以外的所有金属与合金；开设本课程的目的a、使学生了解和掌握金属材料的性能与成分和组织结构之间的关系及其变化规律；正确的选择和使用金属材料、充分发挥材料的潜力、合理的制定热处理工艺。
掌握合金化的基本原理，为研制新型材料打下基础.课程要求金属材料学是一门综合性很强的专业必修课。
应在学完材料科学基础、材料力学性能等课程的基础上学习本课程，而在学习其他专业课、进行课程设计、毕业设计时，时常用到金属材料学基础；金属材料学应在理解的基础上记住重点内容。
第一章钢的合金化原理1-1钢中的元素与合金元素一、钢中的元素：Si Mn、S、P、Cu、Cr、Ni、O、N、H、Re等炼钢生铁和炼钢炉钢种元素的归类：a、常存元素：硅、锰、硫、磷；b、偶存元素：铜、铬、镍；c、隐存元素：氧、氮、氢；d、合金元素：为提高钢的某些性能，有意在冶炼时加入到钢中，其含量在一定范围的化学元素。
性能：物理性能、化学性能、机械性能、某些组织结构。
钢中常用的合金元素：B、N、AL、Si、Ti、V、Cr、Mn、Co、Ni、Cu、Zr、Nb、Mo、W、Re；钢中的元素：利与害；杂质元素：由冶炼时所用原材料以及冶炼方法和工艺操作等所带入到钢中的化学元素钢中的杂质含量一般限制在以下范围：锰≤0.5% ;硅≤0.4%;Cr≤0.3%; Ni、Cu≤0.3%;Mo≤0.1%; W≤0.2%; P≤0.025~0.04;%;S≤0.015~0.05。
