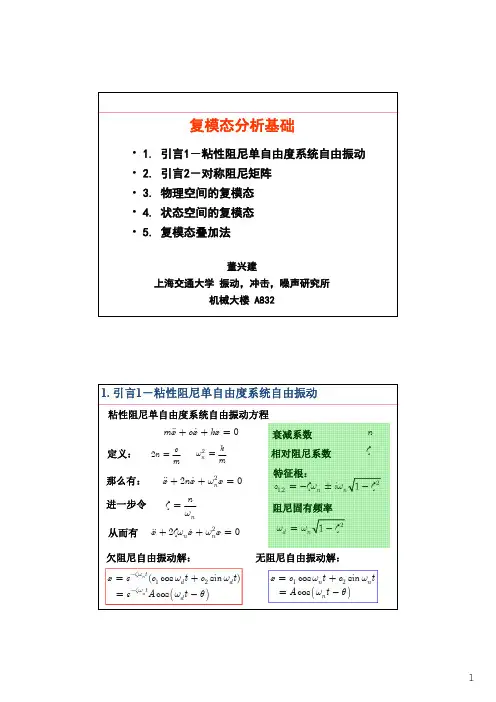

高等结构动力学 复模态分析基础

结构动力学分析中的模态分析技术研究一、引言结构动力学指的是研究建筑物或其他工程结构在外部不规则加载下的运动特性、振动特性、固有频率、振动模式等的学科。

结构动力学的研究对于提高建筑物以及其它工程结构物在地震、风灾以及自然灾害等外部荷载下的抗震、抗风、以及其他抗震能力和稳定性起着非常重要的作用。

而模态分析技术则是结构动力学研究的一个重要的分析方法，在建设工程师的日常工作中通过对结构模态进行分析，可以有效的评估建筑物的稳定性。

二、模态分析技术的基本概念模态分析技术是一种用来计算和观察建筑物振动特征的工具，也被称为振型分析、频率响应分析。

模态分析的目的是为了找到建筑物或结构在某些特定条件下的固有频率和振型，频率与振型是对结构的响应表格进行评价的基础。

通过计算建筑物共振频率，并多角度观察它固有的振型，可以确定任何仍需改进的结构点，为进一步建设工程提供更加精确的数据。

三、模态分析的分类常见的模态分析通过计算建筑物的固有频率和振形偏差来确定任何仍需改进的结构点。

而这种分析方式涉及到不同的分类。

1.线性模态分析线性模态分析的目的是确定建筑物或结构的固有频率、振动模式和动态响应，它可以为未来的建筑物设计和改进提供重要信息和数据。

线性模态分析是一个有效的方法，可以确定建筑物在自然灾害发生时的稳定性。

2.非线性模态分析非线性模态分析是建立在线性分析基础上的，在非线性分析中，建筑物或结构在动荷载作用下会出现非线性振动现象，常见的非线性振动现象包括弹塑性振动和不稳定振动等。

四、模态分析技术的应用模态分析技术在建设工程中有着广泛的应用，下面介绍其中的几个模式。

1.模态分析在风电场中的应用模态分析技术可以用于风电场的安装设计，通过分析风力发电机的固有频率和振型，优化风电场的结构设计，提高风电机的稳定性和抗风能力，改善建筑物的周围环境。

2.模态分析在桥梁工程中的应用模态分析技术可用于评估桥梁的稳定性、预测桥梁的运动模式以及确定桥梁的动态响应。

结构动力学中的模态分析研究在结构动力学研究中，模态分析是一项重要的技术，用于研究结构的固有振动模态。

通过模态分析，我们可以得到结构的固有频率、振型以及结构的动力特性，这对于设计及改进结构的稳定性和安全性具有重要意义。

本文将详细介绍模态分析的原理、实验准备和过程以及该技术在实际应用中的专业性角度。

模态分析原理:模态分析基于结构动力学原理，主要使用了弹性力学和振动理论的知识。

根据牛顿运动定律以及弹性体的振动理论，可以推导出结构的振动模态方程。

根据该方程，可以得到结构的固有频率和对应的振动模态。

通过测量结构在不同频率下的加速度响应，可以确定结构的固有频率和振型。

实验准备和过程：1. 实验设备准备：- 数据采集系统：包括加速度传感器、信号放大器、模态分析器等，用于测量结构的加速度响应。

- 激励器：用于施加激励信号以产生结构的振动。

- 数据处理软件：用于分析和处理采集的振动数据。

2. 实验前准备：- 对结构进行几何参数和材料性质的测量，以获取结构的几何尺寸和物理特性。

- 确定激励位置和方式，根据结构的特点选择适当的激励方式，如冲击激励或连续激励。

- 安装加速度传感器，并校准传感器以确保准确测量。

3. 实验过程：- 施加激励信号：按照预定的激励方式施加激励信号，生成结构的振动。

- 采集振动数据：通过数据采集系统获取结构在激励下的加速度响应数据。

- 数据处理和分析：利用数据处理软件对采集的数据进行滤波和傅里叶变换等处理，得到结构的频域响应。

- 模态参数识别：通过分析频域响应数据，确定结构的固有频率、阻尼比以及模态振型。

实验应用和专业性角度：模态分析在结构动力学研究和工程实践中具有广泛的应用。

以下是几个重要的应用和涉及的专业性角度：1. 结构设计与改进：- 通过模态分析，可以确定结构的固有频率，评估结构的稳定性和自由振动特性，以指导结构的设计与改进。

- 固有频率信息有助于识别结构的薄弱环节，进而进行结构的优化设计。

高等结构动力学大作业1. 简介高等结构动力学是结构工程学中的一门重要课程，主要研究结构在外力作用下的动力响应。

本次大作业将探讨高等结构动力学的相关内容，包括结构振动、模态分析和地震反应等。

2. 结构振动结构振动是结构动力学的基础知识，是研究结构在外力作用下的运动规律的重要手段。

结构振动可以分为自由振动和受迫振动两种。

2.1 自由振动自由振动是指结构在没有外力作用下的振动。

结构的自由振动可以通过求解结构的固有振型和固有频率来得到。

固有振型是指结构在自由振动时的形态，固有频率是指结构在自由振动时的振动频率。

2.2 受迫振动受迫振动是指结构在外力作用下的振动。

外力可以是周期性的，也可以是非周期性的。

受迫振动可以通过求解结构的响应函数和激励函数来得到。

3. 模态分析模态分析是研究结构振动特性的重要方法，通过模态分析可以得到结构的模态参数，包括模态振型和模态频率。

模态振型是指结构在特定模态下的振动形态，模态频率是指结构在特定模态下的振动频率。

3.1 模态分析的方法常用的模态分析方法包括有限元法、模态超级位置法和模态伸缩法等。

有限元法是一种基于数值计算的方法，通过离散化结构并求解特征值问题来得到结构的模态参数。

模态超级位置法是一种基于振动测量的方法，通过测量结构的振动响应来得到结构的模态参数。

模态伸缩法是一种基于模态参数估计的方法，通过估计结构的模态参数来得到结构的模态参数。

3.2 模态分析的应用模态分析在结构工程中有广泛的应用，包括结构设计、结构优化和结构监测等。

通过模态分析可以评估结构的动力性能，指导结构的设计和优化，以及监测结构的健康状况。

4. 地震反应地震反应是指结构在地震作用下的振动响应。

地震是一种破坏性的外力，对结构的安全性和稳定性具有重要影响。

地震反应分为静力反应和动力反应两种。

4.1 静力反应静力反应是指结构在地震作用下的静态响应。

静力反应可以通过结构的刚度矩阵和地震力谱来计算得到。

静力反应的计算可以采用静力分析和动力分析两种方法。

《高等结构动力学》读书札记一、章节概览在我研读《高等结构动力学》我对各个章节的内容进行了深入的剖析和理解，现将各章节的主要内容概述如下：第一章：绪论。

本章介绍了结构动力学的定义、发展历程和研究现状，以及它在土木工程领域的重要性和应用价值。

通过对结构动力学的基本概念的理解，为后续的深入研究奠定了基础。

第二章：结构动力学的基本原理。

主要讲述了结构动力学的基本原理，包括结构的动力特性、运动方程的建立以及动力荷载的识别和分析等。

本章对理解后续复杂结构的动力响应分析提供了基础。

第三章：振动理论与模态分析。

介绍了结构振动的分类和特征，以及模态分析的基本原理和方法。

模态分析是研究结构动力特性的重要手段，对后续研究具有重要的指导意义。

第四章：结构动力响应分析。

主要讲述了结构在动力荷载作用下的响应分析，包括强迫振动、自振、非线性振动等内容。

这些内容为分析复杂结构在各种外部荷载作用下的性能提供了重要的理论依据。

第五章：地震作用下的结构动力响应分析。

本章重点介绍了地震作用下结构的振动特性和响应分析，包括地震波的特性、地震作用下的结构响应分析方法和抗震设计的基本原理等。

第六章：风荷载作用下的结构动力响应分析。

主要介绍了风荷载的特性，以及风荷载作用下结构的振动特性和响应分析方法。

对理解和研究风力作用下的建筑结构性能提供了重要的理论依据。

在接下来的学习中，我将深入研究每一章节的内容，通过案例分析、理论推导和数值计算等方法，深入理解并掌握结构动力学的核心知识，以期将其应用于实际工程中，解决实际问题。

二、详细札记本章主要介绍了结构动力学的背景、研究内容及重要性。

结构动力学是研究结构在动态荷载作用下的响应和性能的科学。

它涉及到结构的振动、波动、稳定性以及能量传递等问题。

在实际工程中，结构动力学对于防灾减灾、桥梁设计、建筑抗震等领域具有广泛的应用价值。

本章详细阐述了结构动力学的基础理论，包括结构振动的基本原理、动力学方程的建立以及求解方法。

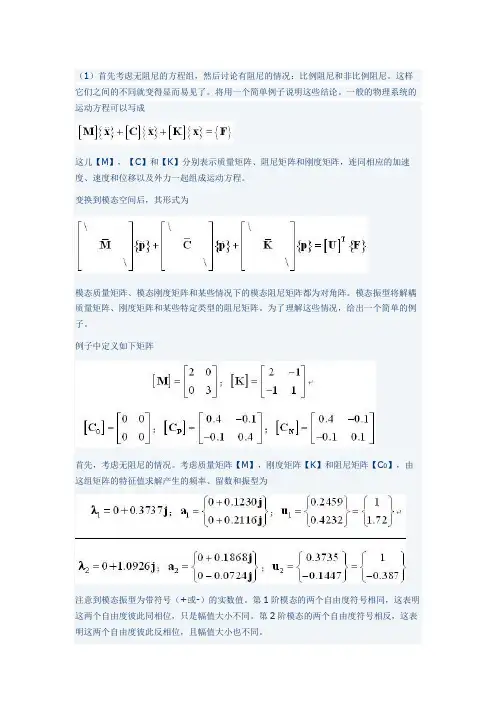

（1）首先考虑无阻尼的方程组，然后讨论有阻尼的情况：比例阻尼和非比例阻尼。

这样它们之间的不同就变得显而易见了。

将用一个简单例子说明这些结论。

一般的物理系统的运动方程可以写成这儿【M】，【C】和【K】分别表示质量矩阵、阻尼矩阵和刚度矩阵，连同相应的加速度、速度和位移以及外力一起组成运动方程。

变换到模态空间后，其形式为模态质量矩阵、模态刚度矩阵和某些情况下的模态阻尼矩阵都为对角阵。

模态振型将解耦质量矩阵、刚度矩阵和某些特定类型的阻尼矩阵。

为了理解这些情况，给出一个简单的例子。

例子中定义如下矩阵首先，考虑无阻尼的情况。

考虑质量矩阵【M】，刚度矩阵【K】和阻尼矩阵【C0】，由这组矩阵的特征值求解产生的频率、留数和振型为注意到模态振型为带符号（+或-）的实数值。

第1阶模态的两个自由度符号相同，这表明这两个自由度彼此同相位，只是幅值大小不同。

第2阶模态的两个自由度符号相反，这表明这两个自由度彼此反相位，且幅值大小也不同。

现在考虑第二种情况，比例阻尼，阻尼与系统的质量和/或者刚度成比例。

这儿考虑质量矩阵【M】，刚度矩阵【K】和阻尼矩阵【C P】。

由这组矩阵的特征值求解得出的频率、留数和模态振型为注意到这组特征值求解得出的模态振型与无阻尼的情况相同，这是因为阻尼与系统的质量和/或刚度成比例。

这样产生的模态称为“实模态”。

因此，显然无阻尼和比例阻尼情况得出的模态振型完全相同。

现在考虑第三种情况，此时阻尼不与系统的质量和/或者刚度成比例，即非比例阻尼。

考虑质量矩阵【M】，刚度矩阵【K】和阻尼矩阵【C N】。

这组矩阵得出的频率、留数和振型为对于这种情况，模态振型不同于前面的两种情况。

首先，模态振型是复数值。

仔细检查这些振型，可以看出每阶模态的各个自由度之间的相对相位关系已不再是完全同相位或反相位了。

这种情况下产生的模态称为“复模态”。

这跟前面两种情况大不相同。

系统阻尼与系统的质量和/或刚度不相关时，得出的模态就为复模态，此时的阻尼称为非比例阻尼。
