第1篇一、工程概况本工程为一座高层住宅小区，占地面积约100亩，总建筑面积约30万平方米，包括12栋住宅楼、商业裙楼、地下车库等。
建筑层数24-32层，单层地下室车库和一些地面附属建筑。
施工过程中，测量工作应遵循“先控制后细部，从整体到局部”的程序，确保工程质量。
二、测量工作内容1. 施工前的准备（1）施工图审核：对施工图纸进行全面审查，确保图纸的准确性和完整性。
（2）测量定位依据点的交接与检测：对建设单位提供的基准点进行交接和检测，确保其准确性。
（3）测量方案编制与数据准备：根据工程特点，编制测量方案，准备测量数据。
（4）测量仪器和工具的检验校正：对测量仪器和工具进行检验和校正，确保其精度。
2. 施工过程中的测量工作（1）控制测量：在施工现场埋设若干个测量控制点，组成一个完全能满足平面放样、高程传递和沉降观测需要的施工专用控制网。
（2）面控制网：根据场地条件、建筑物平面形状、主要点线分布情况，建立场区施工测量坐标系，利用全站仪电子极坐标放样软件进行放样。
（3）细部测量：根据施工需要，对建筑物各部位进行测量，如轴线定位、标高控制、楼层放样等。
3. 施工结束后的测量工作（1）竣工测量：对建筑物进行竣工测量，确保施工质量。
（2）沉降观测：对建筑物进行沉降观测，了解其沉降情况。
三、测量工作要求1. 测量计算要依据正确，方法科学，严谨有序。
2. 测量工作应严格执行国家相关标准和规范。
3. 测量人员应具备一定的专业知识和实践经验。
4. 测量工作应与施工进度相协调，确保施工顺利进行。
5. 测量成果应准确、完整，便于查阅和存档。
总之，房建施工组织测量工程是建筑工程施工过程中的重要环节，对施工质量、进度和安全具有重大影响。
因此，必须高度重视测量工作，确保工程顺利进行。
第2篇一、概述房建施工组织测量工程是建筑工程施工的重要组成部分，其目的是为施工提供准确的测量数据和定位依据，确保工程质量。
本文将针对房建施工组织测量工程进行详细阐述。
******项目测量放线施工方案河南五建****项目部年月日******项目测量放线施工方案编制人：__________核对人：__________审核人：__________河南五建****项目部年月日目录一、工程概况 (1)二、编制依据 (1)三、测量放线基本原则和要求 (1)四、施工测量准备 (2)4.1 测量准备工作 (2)4.2 坐标系统转换 (3)五、原始点的校核及控制网布设 (3)5.1 测量标志保护 (3)5.2 原始点的校核 (4)5.3 平面控制网建立 (5)5.4 平面控制网布设 (6)六、平面控制测量 (8)6.1 ±0.000m以下施工测量 (8)6.2 ±0.000m以上施工测量 (12)七、高程控制测量 (18)7.1 水准点复测 (18)7.2 施工标高引测 (18)7.3 ±0.000m以下标高测量 (19)7.4 ±0.000m以上标高测量 (20)八、垂直度控制测量 (21)九、沉降与变形观测 (23)9.1 沉将观测 (23)9.2 基坑变形观测 (25)十、测量资料整理 (27)十一、质量保证措施 (27)11.1 质量保证措施 (27)11.2 具体技术措施 (28)十二、安全及文明施工 (29)十三、成品保护措施 (29)十四、施工测量工作的组织与管理 (30)14.1 主要仪器的配备情况 (30)14.2 测量人员组成 (31)14.3 仪器保养和使用制度 (31)14.4 测量管理制度 (31)******项目工程测量放线施工方案一、工程概况工程名称为******项目，建设地点：本工程位于*******；3#楼为地下2层，地上25层，建筑面积20523.43㎡；6#楼为地下2层，地上25层，建筑面积11265.93㎡；9#楼为地下2层，地上25层，建筑面积10841.64㎡；10#楼为地下2层，地上25层，建筑面积10342.50㎡；15#楼为地下1层，地上23层，建筑面积20794.99㎡，主楼与车库连接处基础形式为车库挡水板。

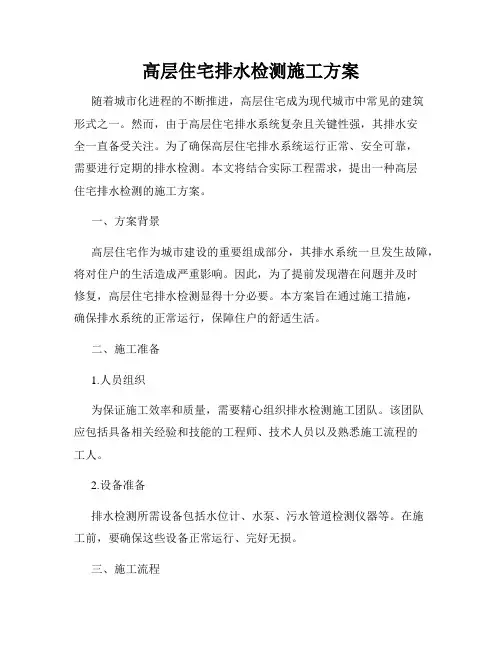

高层住宅排水检测施工方案随着城市化进程的不断推进，高层住宅成为现代城市中常见的建筑形式之一。
然而，由于高层住宅排水系统复杂且关键性强，其排水安全一直备受关注。
为了确保高层住宅排水系统运行正常、安全可靠，需要进行定期的排水检测。
本文将结合实际工程需求，提出一种高层住宅排水检测的施工方案。
一、方案背景高层住宅作为城市建设的重要组成部分，其排水系统一旦发生故障，将对住户的生活造成严重影响。
因此，为了提前发现潜在问题并及时修复，高层住宅排水检测显得十分必要。
本方案旨在通过施工措施，确保排水系统的正常运行，保障住户的舒适生活。
二、施工准备1.人员组织为保证施工效率和质量，需要精心组织排水检测施工团队。
该团队应包括具备相关经验和技能的工程师、技术人员以及熟悉施工流程的工人。
2.设备准备排水检测所需设备包括水位计、水泵、污水管道检测仪器等。
在施工前，要确保这些设备正常运行、完好无损。
三、施工流程1.方案制定在施工前，需要针对具体的高层住宅排水系统特点，制定详细的施工方案。
方案中包括施工时间安排、施工地点选择、施工工序安排等，以确保施工过程的顺利进行。
2.排水系统检测为了全面了解排水系统的情况，首先进行外观检测。
检查排水管道是否存在漏水、破损或堵塞等问题。
随后，利用水泵将水注入排水系统，并通过水位计测量水位，以判断排水管道是否存在渗漏和堵塞等情况。
3.数据分析与报告根据排水检测所得数据，结合排水系统设计要求，进行数据分析。
在分析的基础上，编制检测报告，详细描述排水系统存在的问题，并提出相应的处理建议。
四、质量控制为了确保检测结果准确可靠，施工过程中需要进行严格的质量控制。
包括：1. 施工人员要专业技术过硬，熟练操作检测设备，确保数据准确。
2. 检测设备要定期检修和校准，保证设备工作正常。
3. 排水系统检测过程要严格按照规范执行，避免造成新的问题。
五、施工安全在排水检测施工过程中，要高度重视施工安全。
包括：1. 施工现场要设置警示标识，确保施工区域清晰可见。

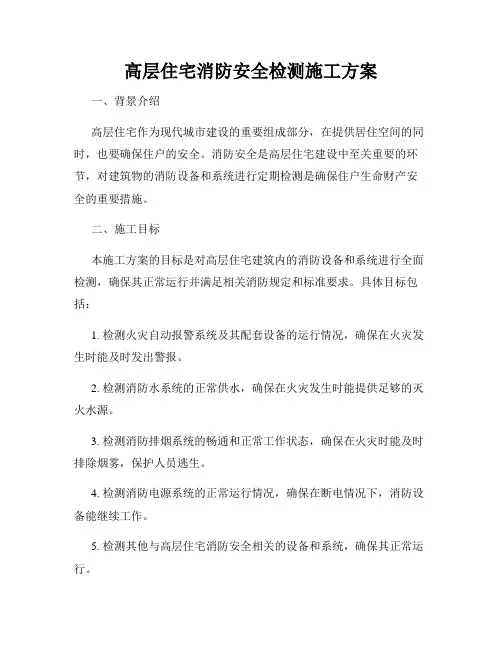

高层住宅消防安全检测施工方案一、背景介绍高层住宅作为现代城市建设的重要组成部分，在提供居住空间的同时，也要确保住户的安全。
消防安全是高层住宅建设中至关重要的环节，对建筑物的消防设备和系统进行定期检测是确保住户生命财产安全的重要措施。
二、施工目标本施工方案的目标是对高层住宅建筑内的消防设备和系统进行全面检测，确保其正常运行并满足相关消防规定和标准要求。
具体目标包括：1. 检测火灾自动报警系统及其配套设备的运行情况，确保在火灾发生时能及时发出警报。
2. 检测消防水系统的正常供水，确保在火灾发生时能提供足够的灭火水源。
3. 检测消防排烟系统的畅通和正常工作状态，确保在火灾时能及时排除烟雾，保护人员逃生。
4. 检测消防电源系统的正常运行情况，确保在断电情况下，消防设备能继续工作。
5. 检测其他与高层住宅消防安全相关的设备和系统，确保其正常运行。
三、施工步骤1. 准备工作（1）制定详细的工作计划，包括施工时间、检测范围、检测方法等。
（2）组织相关人员，包括消防工程师、技术人员和施工人员，并确保其具备相关的资质和技能。
（3）准备必要的工具和设备，确保能够顺利进行检测工作。
2. 火灾自动报警系统检测（1）检查火灾自动报警系统主机及其附属设备的连接和电源情况。
（2）测试火灾自动报警系统的各个探测器和手动报警装置，确保其正常工作和响应灵敏度。
（3）检测火灾自动报警系统的声光报警装置，确保其发出的警报能够引起注意。
3. 消防水系统检测（1）检查消防水泵、消防水箱、消火栓等主要设备的工作状态和供水情况。
（2）测试消防水泵的启动和停止功能，确认其正常运行。
（3）检测消火栓的供水压力和流量，确保在火灾发生时能提供足够的灭火水源。
4. 消防排烟系统检测（1）检查消防排烟系统中的排烟风机、排烟口等设备是否畅通无阻。
（2）测试排烟风机的启动和停止功能，确认其正常运行。
（3）模拟火灾情况，测试排烟系统的排烟效果和风速是否满足标准要求。
第1篇一、工程概况本工程为XX项目，位于XX市XX区，占地面积XX平方米，总建筑面积XX平方米。
工程包括地下车库、地上建筑及配套设施。
地下车库建筑面积XX平方米，地上一层建筑面积XX平方米，地上一层建筑面积XX平方米。
本工程采用钢筋混凝土框架结构，建筑抗震设防等级为XX度，基础形式为XX。
二、施工测量目的为确保本工程顺利进行，保证工程质量，本施工方案对施工测量工作进行了详细规划，具体如下：1. 确保工程定位准确，为后续施工提供依据；2. 确保施工过程中，各个施工部位尺寸符合设计要求；3. 为工程验收提供数据支持；4. 为后期维护提供参考。
三、施工测量范围1. 工程定位测量：包括地下车库、地上建筑及配套设施的平面定位；2. 基础施工测量：包括基础梁、柱、墙等结构尺寸的测量；3. 结构施工测量：包括框架柱、梁、板等结构尺寸的测量；4. 装修施工测量：包括门窗洞口、墙面、地面等尺寸的测量；5. 道路、广场、绿化等配套设施施工测量。
四、施工测量方法1. 工程定位测量（1）采用全站仪进行平面定位，确保工程定位准确；（2）根据设计图纸，确定建筑物轴线，采用钢尺进行放样；（3）对建筑物轴线进行复测，确保其精度符合要求。
2. 基础施工测量（1）采用水准仪进行基础标高测量，确保基础标高符合设计要求；（2）采用全站仪进行基础轴线测量，确保基础轴线与设计图纸一致；（3）对基础梁、柱、墙等结构尺寸进行复测，确保其尺寸符合设计要求。
3. 结构施工测量（1）采用全站仪进行结构轴线测量，确保结构轴线与设计图纸一致；（2）采用水准仪进行结构标高测量，确保结构标高符合设计要求；（3）对框架柱、梁、板等结构尺寸进行复测，确保其尺寸符合设计要求。
4. 装修施工测量（1）采用全站仪进行门窗洞口、墙面、地面等尺寸测量，确保其尺寸符合设计要求；（2）采用水准仪进行装修标高测量，确保装修标高符合设计要求。
5. 道路、广场、绿化等配套设施施工测量（1）采用全站仪进行道路、广场、绿化等配套设施的平面定位；（2）采用水准仪进行标高测量，确保配套设施标高符合设计要求。
高层住宅楼工程施工测量方案一、工程概述本高层住宅楼工程位于具体地点，总建筑面积为X平方米，地上X 层，地下X层，建筑高度为X米。
结构形式为具体结构形式，基础类型为基础类型。
二、编制依据1、《工程测量规范》（GB50026-2020）2、本工程施工图纸3、业主提供的测量控制点成果表三、施工测量准备1、人员准备成立专门的测量小组，由测量负责人姓名担任组长，配备X名测量员。
测量人员均经过专业培训，具备相应的资质和丰富的测量经验。
2、仪器准备根据工程需要，配备以下测量仪器：（1）全站仪型号 1 台，精度具体精度（2）水准仪型号 2 台，精度具体精度（3）激光铅垂仪型号 1 台（4）50m 钢尺X把，5m 钢尺X把（5）对讲机X对所有测量仪器均经过检定合格，并在有效期内使用。
3、技术准备（1）认真熟悉施工图纸，掌握建筑物的各种尺寸和标高。
（2）对业主提供的测量控制点进行复核，确保其准确性。
（3）编制施工测量方案，并向测量人员进行技术交底。
四、平面控制测量1、控制点的布设根据业主提供的控制点，结合施工现场的实际情况，在建筑物周围布设平面控制点。
控制点应选在通视良好、便于保存、不易被破坏的地方。
控制点之间应相互通视，构成闭合图形。
2、控制点的测量采用全站仪进行控制点的测量，按照一级导线的精度要求进行观测。
观测时应严格按照操作规程进行，确保测量数据的准确性。
3、控制点的保护控制点布设完成后，应及时进行保护。
在控制点周围设置明显的标识，并浇筑混凝土墩加以保护。
五、高程控制测量1、水准点的布设根据业主提供的水准点，在施工现场布设不少于 3 个水准点。
水准点应选在稳定、便于引测的地方。
2、水准测量采用水准仪进行水准测量，按照四等水准测量的精度要求进行观测。
观测时应注意前后视距相等，消除视差，确保测量数据的准确性。
3、标高的传递在建筑物首层设置永久性水准点，作为标高传递的基准点。
标高传递采用钢尺沿建筑物外墙向上竖直量取，每次传递高度不应超过30m，并在传递过程中进行尺长改正和温度改正。
住宅测量放线施工方案一、施工前准备工作1.确定测量范围和放线点：在施工前，要确定住宅的测量范围，包括建筑物的外部外形和内部房间的尺寸等。
同时，需要确定放线点，即在地面上放置参考线的位置。
2.编制放线图纸：根据建筑设计图纸，编制放线图纸，用于指导测量和放线工作。
放线图纸应包括住宅的外部轮廓线、内部房间的尺寸和位置等详细信息。
二、测量工作1.选择测量仪器和设备：根据放线图纸的要求，选择合适的测量仪器和设备，如测量尺、水平仪、全站仪等。
确保仪器的准确性和灵敏度。
2.进行地面控制点测量：在选定的放线点附近设置地面控制点，并进行测量。
地面控制点应包括标志物和固定点，用于后续的放线工作。
3.进行建筑物外部测量：根据放线图纸的要求，使用测量仪器进行建筑物外部测量。
包括住宅的外墙、门窗等位置和尺寸。
三、放线工作1.确定参考线的位置：根据测量结果和放线图纸，确定参考线的位置。
参考线应与建筑物外轮廓线平行或垂直，并按照图纸上的比例进行放置。
2.放置参考线：使用测量仪器测量出参考线的具体位置，并在地面上标记出来。
可以使用铁钉或彩色线绳等方式放置参考线。
3.校准放线的准确性：在放置参考线后，使用测量仪器检测参考线的准确性。
确保参考线与建筑物外轮廓线的距离和角度等符合设计要求。
四、施工过程管理1.监督施工人员按照参考线进行施工：在施工过程中，监督施工人员按照参考线进行施工，包括墙体砌筑、门窗安装等工作。
确保施工质量符合设计要求。
2.定期检查放线的准确性：在施工期间，定期检查放线的准确性，防止参考线被移动或损坏。
如发现问题，及时进行修复或重新放线。
3.处理施工中出现的偏差：如果在施工过程中出现偏差，及时处理。
可以通过重新放线、调整施工方法等方式纠正偏差，确保施工质量。
五、施工完成后的测量工作1.进行建筑物内部测量：在住宅建设完成后，进行内部测量，包括房间的尺寸、门窗的位置等。
确保施工结果与设计要求一致。
2.生成测量报告：根据测量结果，生成测量报告。

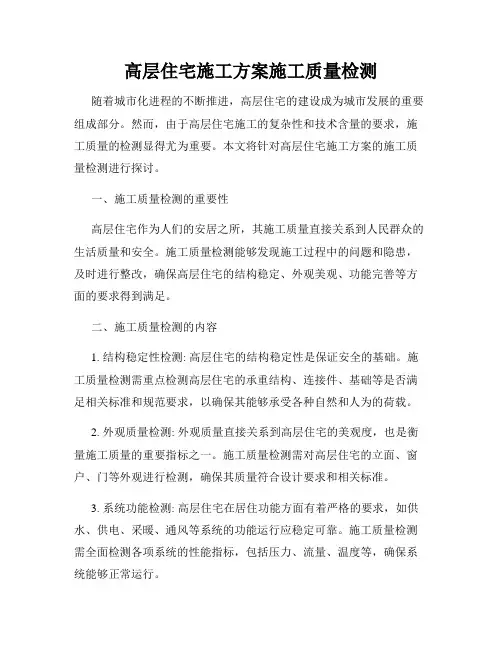

高层住宅施工方案施工质量检测随着城市化进程的不断推进，高层住宅的建设成为城市发展的重要组成部分。
然而，由于高层住宅施工的复杂性和技术含量的要求，施工质量的检测显得尤为重要。
本文将针对高层住宅施工方案的施工质量检测进行探讨。
一、施工质量检测的重要性高层住宅作为人们的安居之所，其施工质量直接关系到人民群众的生活质量和安全。
施工质量检测能够发现施工过程中的问题和隐患，及时进行整改，确保高层住宅的结构稳定、外观美观、功能完善等方面的要求得到满足。
二、施工质量检测的内容1. 结构稳定性检测: 高层住宅的结构稳定性是保证安全的基础。
施工质量检测需重点检测高层住宅的承重结构、连接件、基础等是否满足相关标准和规范要求，以确保其能够承受各种自然和人为的荷载。
2. 外观质量检测: 外观质量直接关系到高层住宅的美观度，也是衡量施工质量的重要指标之一。
施工质量检测需对高层住宅的立面、窗户、门等外观进行检测，确保其质量符合设计要求和相关标准。
3. 系统功能检测: 高层住宅在居住功能方面有着严格的要求，如供水、供电、采暖、通风等系统的功能运行应稳定可靠。
施工质量检测需全面检测各项系统的性能指标，包括压力、流量、温度等，确保系统能够正常运行。
三、施工质量检测的方法1. 抽样检测: 高层住宅项目通常具有较大的规模，无法对每一部分全部检测，因此可以采用抽样检测的方式。
通过随机抽取样本进行检测，以代表整个项目的质量水平。
2. 非破坏性检测: 高层住宅的施工过程中，对现有结构进行破坏性检测可能会带来一定风险，因此可以采用非破坏性检测的方法。
如利用超声波、探伤、红外热像仪等仪器设备对结构进行检测，以不破坏原有结构的前提下获取相关数据。
3. 数据分析: 施工质量检测后，需要对检测获得的数据进行分析。
通过建立合适的数据分析模型，对数据进行处理和解读，以发现问题和提出解决方案。
四、施工质量检测的应用范围高层住宅施工质量检测不仅可以应用于新建项目，也可以应用于已建成的高层住宅的保养和维修过程中。
高层住宅施工测量施工方案一、工程概况本高层住宅项目位于_____，总建筑面积为_____平方米，地上_____层，地下_____层。
结构形式为_____，基础类型为_____。
为确保工程施工质量和进度，特制定本施工测量施工方案。
二、编制依据1、《工程测量规范》（GB 50026-2020）2、本工程设计图纸及相关技术文件3、甲方提供的测量控制点成果三、施工测量准备1、人员准备成立专业测量小组，由_____名测量工程师和_____名测量员组成，负责整个工程的测量工作。
2、仪器准备根据工程需要，配备以下测量仪器：全站仪_____台、水准仪_____台、激光铅垂仪_____台、钢尺_____把、塔尺_____把等。
所有测量仪器均需经过检定合格，并在有效期内使用。
3、技术准备（1）熟悉设计图纸，了解工程总体布局、工程特点和施工要求。
（2）认真学习测量规范和技术要求，制定测量工作计划和方案。
（3）对测量人员进行技术交底和培训，使其掌握测量方法和操作规程。
四、测量控制网的建立1、平面控制网的建立（1）根据甲方提供的测量控制点，采用全站仪进行导线测量，建立本工程的平面控制网。
（2）平面控制网的精度应符合规范要求，测角中误差不大于±5″，边长相对中误差不大于 1/30000。
（3）控制点应选在通视良好、便于保存、稳定可靠的地方，并设置明显的标志。
2、高程控制网的建立（1）根据甲方提供的高程控制点，采用水准仪进行水准测量，建立本工程的高程控制网。
（2）高程控制网的精度应符合规范要求，每千米高差全中误差不大于±6mm，闭合差不大于±12√Lmm（L 为水准路线长度，单位为千米）。
（3）控制点应设置在稳固的建筑物或构筑物上，并定期进行复测和校核。
五、基础施工测量1、基槽开挖测量（1）根据平面控制网和设计图纸，放出基槽开挖的上口线和下口线，并撒上白灰线。
（2）在开挖过程中，随时用水准仪测量基底标高，防止超挖。
施工测量技术方案
1、工程概况
本工程（12、16、17#楼及1#半地下车库）位于昆山市陆家镇孔巷路北香花路西侧，总建筑面积约44441.99平方米，12#楼为地下一层，地上十五层；16#和17#楼为地下一层，地上十八层。
结构形式为剪力墙结构，其中：
（1）12#楼基础形式为先张法预应力混凝土管桩（PHC-400），地梁、底板埋深为-4.55 米，地下1层层高为4.5米，1层～15+1层高均为2.9米，建筑物檐口高为46.85米，总高度为49.90米，室内外高差为1.2米，±0.000相当于黄海标高4.13米。
建筑物轴线布置纵向1轴～35轴尺寸为49.80米，横向A轴～R轴，尺寸为20.80米（2）16#楼基础形式为先张法预应力混凝土管桩（PHC-500），地梁、底板埋深为-2.95 米，地下1层层高为2.6米，1层层高为2.4米，2层～18+1层层高均为2.9米，建筑物檐口高为55.05米，总高度为58.60米，室内外高差为0.35米，±0.000相当于黄海标高3.28米。
建筑物轴线布置纵向1轴～54轴尺寸为70.45米，横向A轴～H轴尺寸为17.00米
（3）17#楼基础形式为先张法预应力混凝土管桩（PHC-500），地梁、底板埋深为-4.55米，地下1层层高为4.5米，1层～18+1层层高均为2.9米，建筑物檐口高为55.55米，总高度为58.60米，室内外高差为1.2米，±0.000相当于黄海标高4.13米。
建筑物轴线布置纵
向1轴～35 轴尺寸为58.85米，横向A轴～N轴尺寸为15.80米2、控制点的布置及施测
（1）、从场地的实际情况看，场地四周离建筑物在10米以上，故对布设控制点无影响。
由于三栋建筑物东西方向间距较小，北面紧靠已建的景观带，所以利用南侧混凝土主干道地面上集中布设南北向控制点，在西侧混凝土地面上布设远向复核控制点，施工场地不受影响的东西向控制点，布设在建筑物西侧，东侧设复核控制点。
（2）布设的控制点均引向四周建筑物或混凝土地面上，且要求达到通视，采用正测镜分中法投测轴线时或后视均在观测范围之内。
（3）、根据建设单位要求和桩基施工队提供的建筑物点（轴线）。
形成四边形进行控制。
（4）、根据施工组织设计，对楼层进行网状控制，兼顾±0.000以上施工。
设置控制轴线和现场纵、横轴线控制网，并将控制轴线引到周边围墙和混凝土地面上，或用木桩四周砼浇筑固定，作好标识，每栋楼施工现场布设相互垂直的四条主控轴线。
（5）所有控制点必须设专人保护，定期巡视、复核，使用前必须进行校核。
3、轴线及各控制线的放样
地面控制点布设完后，转角处线采用JZ经纬仪进行复测，经校核无误后进行施测，各工艺施测程序按第4大点（轴线及高程点放样程序）
（1）、基础施工轴线控制，直接采用基坑外控制桩、点，两点通视直
线投测法，向基础平台投测轴线（采用三点成一线及转角复测）在按投测控制线引放其他细部施工控制线，且每次控制轴线的放样必须独立施测两次，经校核无误后方可使用。
（2）、基础施工（即±0.000以下标高）直接采用水准仪，5米标杆尺引入，基坑四周设置高程控制点，并经校核无误后，方可引测其他控制标高点。
（3）±0.000以上施工，采用内控法，在底层楼面上布设上部结构的垂直投递控制点，在底层辅助控制轴线的交点位置，设置150×150预埋铁板，并划出控制线十字线，作为今后轴线垂直测投的基准点。
二层起以上各楼面的相应位置，在楼板上预留200×200洞口，作为每层楼面的投点孔。
施测楼层经复核后各控制点之间的距离及角度无误后，再由控制辅助弹出其他轴线及柱、剪力墙身线。
（4）±0.000以上高程传递，采用钢卷尺直接丈量法，竖向必须避开建筑物突出部位。
每层高度上至少设两个以上水准点，两次导入误差必须符合规范要求，否则独立施测两次。
每层均采用首层统一高程点向上传递，不得逐层向上丈量，且层层校核，因±0.000以上结构采用竖向与横向一次性混凝土浇筑施工，在固定的竖向钢筋上抄测结构+0.50米的控制点，以供结构施工标高控制，且必须校核无误。
（5）各层平面放出的细部轴线，特别是柱、剪力墙的控制先必须校核无误，以便检查结构浇筑质量和以后的进一步施工。
（6）二次结构施工以原有控制轴线为准备，引放其他墙体、门窗洞口尺寸。
外窗洞口采用经纬仪或大铁锤投测，以贯通控制线于外立面
上。
门窗口标高的各层＋0.5米线控制，且外立面水平弹出贯通控制线，周围闭合，保证门窗口位置正确，上下垂直，左右对称一致。
（7）、室内装饰面施工时，平面控制仍以结构施工控制线为依据，标高控制引测建筑＋0.5米标高线，要求交圈闭合，误差在限差范围内。
（8）外墙四大角以控制轴线为准，保证四大角垂直方正，经纬仪投测上下贯通，竖向垂直供贴砖控制校核。
（9）、外墙壁饰面施工时，以放样图为依据，以外门窗洞口四大角上下贯通控制线为准，弹出方格网控制线（方格网大小以饰面砖尺寸而定）。
4、轴线及高程点放样程序
（1）、基础工程
甲方、桩队提供轴线点引测施工控制轴线（放样）验线
混凝土垫层标高抄测验槽基坑标高抄测土方开挖边坡及标高控制承台基础梁砌砖贴膜监理报验底板防水及保护层放基础底边线
监理报验地下结构底板上放线底板施工标高控制监理报验
地下结构
（2）、地下结构工程
顶板放线监理报验竖向结构施工建筑＋0.5米线标高抄测横向结构施工横向结构标高控制控制标高报验
（3）、地上结构施工
各层在竖向柱模板拆除后立即抄测建筑＋0.5米水平控制先标高
并报验，以便检查浇筑后质量及下一步施工
顶板放线监理报验竖向钢筋绑扎抄测结构＋0.5米标高点（钢筋上）
（4）二次结构及装修工程
放二次结构位置线砌筑二次结构抄测建筑＋0.5米线控制标高
其他项目施工
5、施工的各项限差和质量保证措施
1）为保证误差在允许限差以内，各种控制测量必须按《城市测量规范》（CJJ8—89）执行，操作按规范进行，各项限差必须达到下列要求：
①控制轴线，轴线间互差：
＞20m 1/7000 （相对误差）
≤20m ±3对于轴线小于±3㎜
②各种结构控制线相对于轴线≤±3㎜
③标高小于±5mm
④垂直度层高≤8mm，全高1/1000但不大于3cm。
2）放养工作按下述要求进行：
①仪器各项限差符合同级别仪器限差要求
②钢尺量距时，对悬空和倾斜测量应在满足限差要求的情况下考虑垂曲及倾斜改正。
③标高抄测时，采取独立施测两次法，其限差为±3mm,所有抄测应在水准点为后视。
④垂直度观测：内控点投测时，垂准仪应满足三个方向水平，
若采取吊垂时应在无风的情况下进行
3）细部放样应遵循下列原则：
①用于细部测量的控制点或线必须经过检验。
②细部测量坚持由整体到局部的原则。
③有方格网的必须校正对角线。
④方向控制尽量使用距离较长的点。
⑤所有结构控制线必须清楚明确。
6、沉降变形观测：
沉降观测是本工程施工中一项重要工作，沉降观测点按照设计要求设置，按设计和施工验收规范要求定期测出建筑物的沉降量，其具体观测由业主指定、专业测量单位测量。
7、测量复核措施及资料。
⑴控制测量的复核措施：
①细部放样采用不同人员，不同仪器或钢尺进行，条件不允许的
可独立施测两次。
②对各层放样轴线经自检复核后，报送监理审核，达到准确无误。
（2）施工测量技术资料。
①规划局红线桩坐标及水准点通知单。
②交接桩纪录
③工程定位图（总平面、首层建筑平面、基础平面、建筑场地原
始地形图）
④设计变更文件及图纸
⑤现场平面控制网与水准点成果表及验收单
⑥《建筑工程资料管理规程》（DBJ01—2003）中施工测量记录。
⑦必要的测量原始记录
⑧竣工验收资料，施工图。
⑨沉降变形观测资料。
8、施工测量工作的组织与管理
1）主要仪器的配备情况
测量仪器配备一览表
序号测量仪器的名称型号规格单位数量备注
1 激光经纬仪J2--JDE 台 1
2 激光垂准仪D2J
3 台 1
3 自动安平水准仪DS32 台 2
4 水准标尺5M 根 2
5 钢卷尺50M 把 4 5.0M 把12 3.0M 把 3
2）施工测量管理人员组成
9、仪器保养和使用制度：
1）、仪器实行专人负责制、建立测量仪器管理台帐，由专人保管填写。
2）、所有测量仪器必须每年交准检定一次，在仪器上粘贴水准状态标识，具备各格的计量鉴定证书，并由项目部测量负责人每半月一次自检。
3）、仪器必须装于专业仪器柜内，仪器柜必须干燥、无尘土。
4）、仪器在运输过程中，必须手扶，禁止装于有振动的车上。
5）、仪器现场使用时，测量员不得离开仪器。
6）、水准尺不得躺放，三脚架、水准尺不得做工具使用。
10、测量管理制度
1）测量人员必须持证上岗。
2）到现场放养前，必须先熟悉图纸，对图纸技术交底中的有关尺
高层测量施工方案寸进行计算、复核制定具体的方按。
3）测量人员必须熟悉控制点的布置，明确控制线与建筑物楼层轴线关系。
4）爱护仪器，经常进行擦拭，检查时仪器保持清洁灵敏，并定期维修，保证完好状态。
第11 页共11 页。
