井下智能找堵水技术

841 引进智能找堵水开关器，实现找水堵水调层一体化智能堵水开关通过内置电路软件控制开关器的打开和关闭，实现一趟管柱找水、堵水、生产、调层、测试等多项生产目的，解决常规找堵水技术工序复杂、施工周期长、油层污染等问题，同时为多层、高含水油井精细管理及低效井治理进行新技术储备。

1.1 智能开关器结构该智能开关由控制电路、电池、电机、阀门、单向阀、压力计、桥式体等部分组成。

1.2 工作原理利用封隔器将各生产层分隔，每层对应一个智能开关，通过地面预先编制工作顺序或地面打压控制，电机带动阀门，打开或关闭相应油层。

由于采用桥式体及单向阀结构，各生产层相对独立，互不干扰。

1.3 主要技术指标①井下装置外径：86，95，110，130mm。

②最高工作温度：135℃。

③最高工作压力：60MPa。

④压力测量范围及精度：0~60MPa±0.5%FS 。

⑤数据存储容量：3.2万组。

⑥开关动作有效时间：＞18个月。

1.4 技术优势①一趟管柱完成：只需要起下一次管柱；②编程自动找水：地面预先编制工作顺序；③地面遥控堵水：泵车地面打压控制；④任意选层生产；⑤多层压力测试。

2 优选封隔器组合，在文南油田首次实现了三层分采优选封隔器，Y445管柱耐下压差能力强于Y241管柱，因为该井分层采油，封隔器间的油层压力要高于封隔器上部压力，因此选用Y445分采管柱，且该管柱是双向卡瓦，坐封丢手操作过程中更保险，生产过程中管柱稳定性好。

下井前分采时序设计如表1：表1 文72-455下井智能分采时序设计（三段）时间下井时10月31日至11月14日11月15日至11月29日11月30日至12月14日X （天）层位第一段开开关关关第二段开关开关关第三段开关关开开说明下管柱/合采单采单采单采保持状态，等待调层堵水或起管柱3 优化施工方案和施工工艺，确保工艺成功3.1 方案设计根据对W72-455井地质资料的详细分析，确定方案：下入智能分层采油管柱，分别对S2下1S3上2、S3上3.5.6、S3上6S3中4-9进行智能分段开采。

水平井智能找水、堵水技术在某油田中的应用研究作者：张建伟孙杰文王亚利来源：《中国化工贸易·下旬刊》2019年第07期摘要：目前，较多油田水平井均存在原油产量达不到预期效果、原油产量下降过快、出水过早和过快的问题，有的水平井甚至投产不到几个月就出现水淹。

因此，从下入完井管柱开始，就要考虑后期出水堵水问题。

找出出水层的正确位置是确保堵水成功的关键。

文章针对水平井智能找水、堵水技术在某油田中的应用进行了初步研究探讨。

关键词：水平井;智能找水;堵水技术;油田应用含水量高是目前国内部分油田发展中面临的一个主要问题，含水率的上升一方面会影响油田增油效果，降低油田开发率，另一方面则会导致水淹事件发生。

为了有效解决这一问题，需要油田企业结合自身油田水平井的实际情况，增设井下智能开关装置，同时引进智能分段找水、堵水技术。

本文主要以某油田为例，探讨水平井智能找水、堵水技术的实际应用，以此来更好的促进我国油田的高效运行。

1 智能找水、卡水技术1.1 智能找水、卡水工具井下智能开关和Y445封隔器是智能找水、卡水技术中的两件不可或缺的工具。

其中，井下智能开关主要是为了提高智能找水、卡水的可控性，由电池、微处理器和电机驱动机构组成的井下智能开关，上下与油管相连。

在运行过程中，井下流体从进液孔到油管还要经过球座和出液孔，在此期间，微处理器的作用主要是观察智能开关的运行状态是否满足系统运行要求，并根据其状态对电机进行控制，以此来带动阀体运动。

水平井智能开关装置找堵水管柱主要由4部分组成，分别是Y445封隔器、扶正器、圆堵和智能开关。

为了保证各个层位的井处于独立且高效运行的状态，在对封隔器进行安装时，会在每个目的层安装对应的开关装置，随管柱下入。

在下入之前，要根据井的运行条件和需求合理设置开关时间及动作，同时要确保智能开关装置严格按照设定好的参数运行，进而达到找水的目的。

堵水时由地面操作压力波码信号对井下各个层位的开关进行控制。

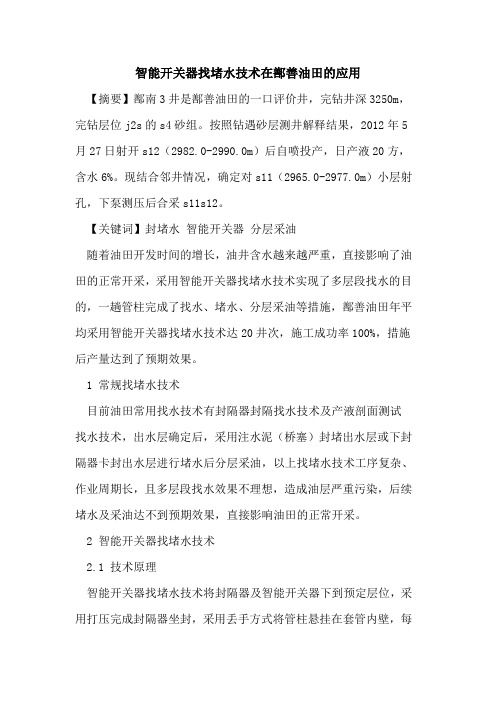

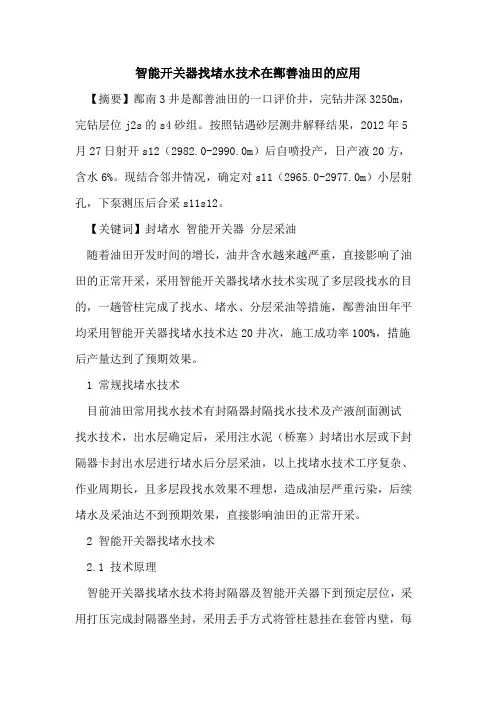

智能开关器找堵水技术在鄯善油田的应用【摘要】鄯南3井是鄯善油田的一口评价井，完钻井深3250m，完钻层位j2s的s4砂组。

按照钻遇砂层测井解释结果，2012年5月27日射开s12（2982.0-2990.0m）后自喷投产，日产液20方，含水6%。

现结合邻井情况，确定对s11（2965.0-2977.0m）小层射孔，下泵测压后合采s11s12。

【关键词】封堵水智能开关器分层采油随着油田开发时间的增长，油井含水越来越严重，直接影响了油田的正常开采，采用智能开关器找堵水技术实现了多层段找水的目的，一趟管柱完成了找水、堵水、分层采油等措施，鄯善油田年平均采用智能开关器找堵水技术达20井次，施工成功率100%，措施后产量达到了预期效果。

1 常规找堵水技术目前油田常用找水技术有封隔器封隔找水技术及产液剖面测试找水技术，出水层确定后，采用注水泥（桥塞）封堵出水层或下封隔器卡封出水层进行堵水后分层采油，以上找堵水技术工序复杂、作业周期长，且多层段找水效果不理想，造成油层严重污染，后续堵水及采油达不到预期效果，直接影响油田的正常开采。

2 智能开关器找堵水技术2.1 技术原理智能开关器找堵水技术将封隔器及智能开关器下到预定层位，采用打压完成封隔器坐封，采用丢手方式将管柱悬挂在套管内壁，每一个智能开关器对应一个目的层，找堵水过程中开关器能按照设定的时间顺序，通过地面遥控实现找水、堵水及分层采油的需要。

2.2 技术特点智能开关器找堵水工艺技术实现了一趟管柱进行多层段找水、堵水、分层采油，降低了储层污染次数，减少了低渗透油田作业后排液周期长的弊端。

2.3 智能开关器找堵水管柱工具主要技术参数见表1（1）封隔器及配套井下工具耐压差不小于35mpa，耐温125℃；（2）工具抗压能力不小于500kn，封隔器坐封油压12-15mpa，最大解封附加力60kn。

2.4 工艺技术要求（1）智能开关器设置时间时要先为封隔器打压座封和下泵起抽预留1天时间，然后全井合采10天；（2）电机在井下自动关闭第1层，第2层单层生产240小时，其间每天井口量油实现对第2层进行求产并找水；（3）电机在井下自动关闭第2层，同时打开第1层，第1层单层生产240小时，其间每天井口量油实现对第2层进行求产并找水；（4）第31天第2层开关器自动打开，通过压力信号来实现控制，如果要求关闭第2层，在第31天（或31+2n天，n为整数）从井口用泵车打压，实现关闭第2层；如果要求关闭第1层，在第32天（或32+2n天，n为整数）从井口用泵车打压，实现关闭第1层。

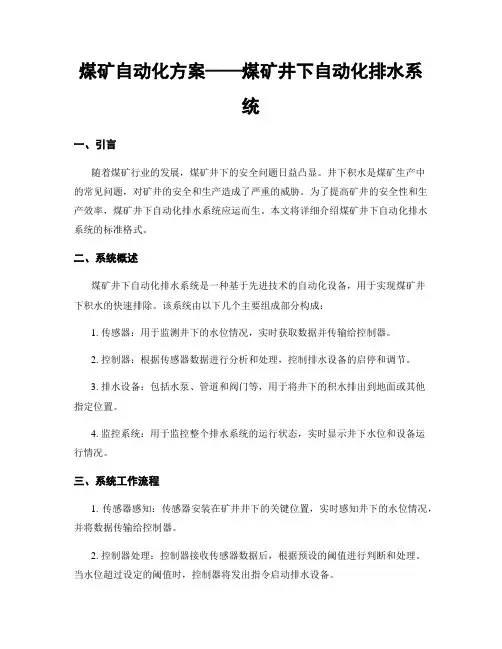

煤矿自动化方案——煤矿井下自动化排水系统一、引言随着煤矿行业的发展，煤矿井下的安全问题日益凸显。

井下积水是煤矿生产中的常见问题，对矿井的安全和生产造成了严重的威胁。

为了提高矿井的安全性和生产效率，煤矿井下自动化排水系统应运而生。

本文将详细介绍煤矿井下自动化排水系统的标准格式。

二、系统概述煤矿井下自动化排水系统是一种基于先进技术的自动化设备，用于实现煤矿井下积水的快速排除。

该系统由以下几个主要组成部分构成：1. 传感器：用于监测井下的水位情况，实时获取数据并传输给控制器。

2. 控制器：根据传感器数据进行分析和处理，控制排水设备的启停和调节。

3. 排水设备：包括水泵、管道和阀门等，用于将井下的积水排出到地面或其他指定位置。

4. 监控系统：用于监控整个排水系统的运行状态，实时显示井下水位和设备运行情况。

三、系统工作流程1. 传感器感知：传感器安装在矿井井下的关键位置，实时感知井下的水位情况，并将数据传输给控制器。

2. 控制器处理：控制器接收传感器数据后，根据预设的阈值进行判断和处理。

当水位超过设定的阈值时，控制器将发出指令启动排水设备。

3. 排水设备启动：根据控制器的指令，排水设备启动并将井下的积水通过管道排出到地面或其他指定位置。

4. 监控系统显示：监控系统实时显示井下的水位情况和排水设备的运行状态，以便操作人员进行监控和管理。

四、系统特点1. 自动化控制：煤矿井下自动化排水系统采用先进的控制技术，实现对排水设备的自动控制，无需人工干预，大大提高了排水效率和安全性。

2. 实时监测：系统通过传感器实时监测井下的水位情况，确保能够及时发现和处理井下积水问题，避免事故发生。

3. 智能调节：控制器根据传感器数据进行智能调节，根据实际情况灵活控制排水设备的启停和调节，提高了系统的稳定性和适应性。

4. 远程监控：监控系统可以实现对整个排水系统的远程监控，操作人员可以随时随地通过电脑或手机等终端设备查看井下水位和设备运行情况，及时做出相应的处理和决策。

红河油田水平井找堵水工艺技术应用研究1. 引言1.1 研究背景红河油田是我国重要的油气田之一，其地质条件复杂，水平井在开发中起到了重要作用。

随着水平井的应用不断增加，水平井堵水问题也逐渐凸显出来，严重影响了油田的生产效率和经济效益。

水平井堵水问题的出现主要与油层岩石性质、地层产能、地质构造等因素相关。

在过去的石油开采过程中，针对水平井堵水问题，通常采用传统的封堵措施，效果并不理想。

研究水平井找堵水工艺技术应用成为当前亟需解决的问题之一。

本文旨在通过对红河油田水平井找堵水工艺技术的研究，提出有效的解决方案，优化油田生产效率，降低生产成本，提高油气采收率，为油田的可持续发展提供技术支持和参考。

【研究背景】的探讨将为后续的研究提供理论指导和实践基础。

1.2 研究目的研究目的是通过对红河油田水平井找堵水工艺技术应用进行研究，提高水平井的堵水效率和井下作业效率，降低井下作业风险，减少生产成本，提高油田开发效益。

通过深入研究水平井堵水问题的特点和存在的挑战，探索有效应对措施，寻求切实可行的解决方案。

通过具体案例分析水平井找堵水工艺技术的应用实践，总结经验和教训，为今后的油田开发提供参考和借鉴。

本研究旨在探讨水平井找堵水工艺技术的优势和局限性，为行业发展提供科学依据和决策支持。

通过对研究成果的总结和前景展望，为进一步研究提供思路和建议，推动水平井堵水工艺技术的不断创新和完善。

1.3 研究意义通过对红河油田水平井堵水问题进行研究，可以有效提高油藏开发效率，减少井下作业难度，降低采油成本，实现更加经济高效的油气生产。

研究水平井找堵水工艺技术应用，有助于提高油田开发技术水平，增强我国油气勘探开发能力，推动油田勘探开发技术的不断创新与进步。

通过案例分析和技术优势与局限性的评估，可以为红河油田及其他类似油田的水平井找堵水工艺技术应用提供参考，提升油田开发水平，促进我国油气产业的可持续发展。

2. 正文2.1 红河油田概况红河油田位于中国云南省红河自治州境内，是中国重要的陆相油气田之一。
