煤矿图纸基本知识

第一章采矿制图基础第一节制图标准为规范煤矿矿井采矿专业工程制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应煤矿矿井建设的需要，中国煤炭建设协会编制了《煤炭矿井制图标准》，并由中华人民共和国住房和城乡建设部批准，于2011年2月1日起实施。

本章围绕《煤炭矿井制图标准》编写，同时简要回顾投影的基本知识，在此基础上对常用采矿图应有的绘制内容、标注方法等提出一般要求，目的在于提高制图水平、使图纸内容齐全，标注规范，让人看明白。

一、图纸幅面图纸幅面共有五种，见表1—1。

为了合理使用图纸和便于管理、装订，所有图纸的幅面都必须符合制图标准的规定。

图纸幅面代号、尺寸标准见图1—1。

a 横式b 竖式图1—1 图纸幅面格式及其尺寸代号图纸幅面尺寸相当于2系列，即L=2B。

A0号幅面的面积为1m2，A1号幅面是A0幅面的对开，其他幅面类推。

必要时，图纸幅面的长边可以加长，加长幅面的尺寸是基本幅面的基础上，按A4幅面的短边或者长边成整数倍加长。

如表1—2。

图纸上限定绘图区域的线框为图框，每张图纸上都必须用粗实线画出图框，其格式分为留装订边和不留装订边两种，通常按留装订边绘制，如图1—2所示。

除特殊要求外，图纸应选用图1—1a所示图框格式。

图1—2 图框的两种画法二、标题栏及会签栏工程图纸应该有工程名称、图名、图号、设计号及设计人、制图人、审批人的签名和日期等，把这些集中放在图纸的右下角，称为图纸标题栏，简称图标，见图1—3。

图1—3 采矿制图标题栏的格式会签栏是为各专业负责人签字用的表格，放在图纸左侧上方的图框线外。

图纸的标题栏和会签栏的格式和内容都有规定，有的单位也有根据需要自行确定的。

采矿制图一般采用图1—4的会签栏。

图1—4 会签栏的格式三、图线1.图线的应用在采矿制图中，为了表示不同的内容，并且能够分清主次，必须使用不同的线型和不同粗细的图线。

图线的线型有实线、虚线、点划线、折断线、波浪线等。

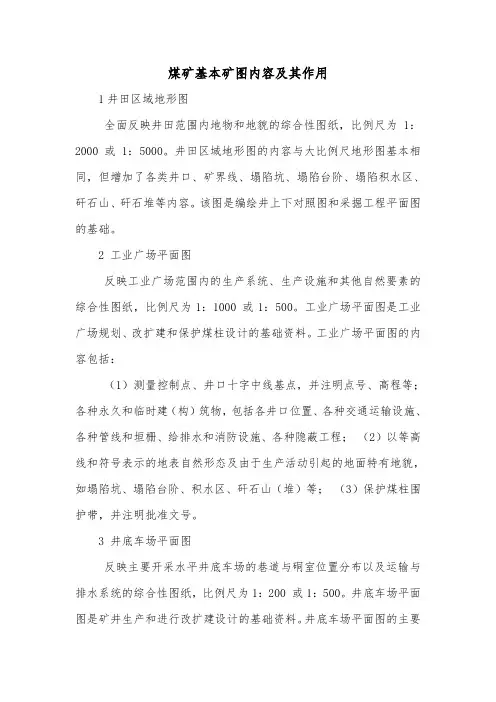

煤矿基本矿图内容及其作用1井田区域地形图全面反映井田范围内地物和地貌的综合性图纸，比例尺为1：2000 或1：5000。

井田区域地形图的内容与大比例尺地形图基本相同，但增加了各类井口、矿界线、塌陷坑、塌陷台阶、塌陷积水区、矸石山、矸石堆等内容。

该图是编绘井上下对照图和采掘工程平面图的基础。

2 工业广场平面图反映工业广场范围内的生产系统、生产设施和其他自然要素的综合性图纸，比例尺为1：1000 或1：500。

工业广场平面图是工业广场规划、改扩建和保护煤柱设计的基础资料。

工业广场平面图的内容包括：（1）测量控制点、井口十字中线基点，并注明点号、高程等；各种永久和临时建（构）筑物，包括各井口位置、各种交通运输设施、各种管线和垣栅、给排水和消防设施、各种隐蔽工程；（2）以等高线和符号表示的地表自然形态及由于生产活动引起的地面特有地貌，如塌陷坑、塌陷台阶、积水区、矸石山（堆）等；（3）保护煤柱围护带，并注明批准文号。

3 井底车场平面图反映主要开采水平井底车场的巷道与硐室位置分布以及运输与排水系统的综合性图纸，比例尺为1：200 或1：500。

井底车场平面图是矿井生产和进行改扩建设计的基础资料。

井底车场平面图的主要内容包括：（1）井底车场内各井口位置、各个硐室及所有巷道、水闸门、水闸墙和防火门的位置；轨道的坡向和坡度；曲线巷道的要素；巷道交叉和变坡点轨面（或底板）的标高；泵房的各台水泵位置，并注明排水能力、扬程和功率；水仓注明容量等；（2）永久导线点和水准点的位置；（3）附有硐室和巷道的大比例尺横断面图，图上绘出硐室和巷道的衬砌厚度和材质、轨道与排水沟的位置，并标注有关尺寸。

4 采掘工程平面图采掘工程平面图是反映开采煤层或开采分层内采掘工程活动和地质特征的综合性图纸，比例尺为1：1000 或1：2000。

采掘工程平面图的主要内容包括：（1）井田技术边界线、保护煤柱边界线及其他技术边界线，并注明名称和批准文号；（2）本煤层内的巷道以及与本煤层开采有关的邻近巷道，注明主要巷道名称和月末工作面位置，斜巷要注记倾向和倾角，巷道交叉、变坡处以及平巷每50～100m 注记轨面或底板高程；（3）标明回采区、丢煤区和注销或报损区，回采区要绘出月末工作面位置，在每个工作面的适当位置，注记平均采厚、煤层倾角、开采方法、开采年度并绘出煤层小柱状；丢煤区要注明丢煤原因和煤量；注销或报损区要注明批准文号和煤量；（4）永久导线点和水准点的位置；（5）勘探资料和标明煤层埋藏条件的资料。

第四节矿图的基础知识在矿井设计、施工和生产管理等工作中，需要测绘一系列的图纸，这些图称为矿图。

一、概述1、矿图的种类矿图的种类很多，生产矿井必备的图纸一般分为两类，一类是矿井测量图，一类是矿井地质图。

各称有：（1）地质地形图；（2）地质剖面图；（3）水平切面图；（4）煤层底板等高线图；（5）煤层立面投影图；（6）地质综合柱状图。

矿井测量图是根据地面和井下实际测量的资料绘制的。

矿井地质图一般是在矿井测量图的基础上，将生产过程中收集的地质资料和原有勘探资料，经过分析推断绘制而成的。

2、矿图的比例尺绘制各种矿图时，不可能将图形按实际尺寸描绘到图纸上，总要经过缩小，才能在图纸上表示出来。

图纸上线段长度与实际相应线段水平长度之比，称为该图的比例尺。

根据对图纸不同的要求，矿图常用的比例尺有：1：500、1：1000、1：2000、1：5000、1：10000。

3、坐标系统（1）地理坐标。

地面上某一点的位置，在地球表面上通常用经度、纬度表示。

某点的经纬度称为该点的地理坐标。

（2）平面直角坐标。

若用地理坐标表示地面点的位置很不方便，常采用平面直角坐标来表示地面点的相对位置。

如图，地面上任一A的位置由该点至纵横坐标轴的垂直距来确定。

(3)高程。

指地面上任一点至水准面的垂直距离；A、绝对高程：指地面上任一点至大地水准面的垂直距离；B、相对高程：指人为设定一水准面，某一点至该水准面的垂直距离，称为该点的相对高程。

4、投影标高标高投影：注明有标高数字的正投影图，如图1-11所示的是某一立井高投影图。

二、等高线图1、地形等高线图等高线是地面上高程相同的若干点所连成的光滑曲线，或者说是水平面与地表面相交的曲线。

将高程不同的等高线投影到平面上，再按一定的比例绘成图，并标明各等高线标高，就得到等高线图。

性质：是反映地面空间形态特征的图件。

特征：①光滑曲线（高程相同点的连线）②比例图：在同一张图上，等高距应一致。

等高距：相邻两条等高线间的高程差。

煤矿11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规等法律、法规、条例和规定要求制作的基本矿图。

第2条、矿图上的容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。

图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。

各种注记必须齐全、规。

图纸中必须有图框线、图名、比例、图签、图例；图签栏容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。

第3条、矿图要根据实际变化及时填绘和标注。

第4条、各种矿图均须使用统一的坐标系统。

第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。

第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。

第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。

第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。

达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规，字隔、字向符合要求，颜色标准、着色均匀、容齐全、完整、几何关系正确。

第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。

采掘工程平面图绘制要求第一章基本要求第 1条.绘制采掘工程平面图的容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。

煤矿矿图基本知识
煤矿矿图基本知识
矿图基本知识
一、基本规定
（一）图纸幅面
煤矿图纸分幅一般为自由分幅,不统一编号.在规定的图
鉴中写出图名.
（二）比例
比例尺:图上线段长度与实际相应水平距离之比标为比例尺.
比例尺精度：图上0.1mm所代表的实际长度，称为比例尺的精度
二、坐标方格网和高程线的绘制
（一）坐标方格网的绘制
精度要求：
（1）方格网线粗0.1mm.（2）每小格边长误差0.2mm （3）图框边长误差0.3mm（4）对角线长误差0.4mm 1．正方格网的绘制
对角线法
2．斜方格网的绘制
（1）确定图幅大小，绘出长方形图廓；
（2）画基准线：（格网其中一条线）一般情况为了合理的布设图形内容。

煤层的走向应和长方形图廊的长方向一致
或大致一致，而运输大巷一般延煤层走向布设，因此基准线与图廓线的交角依煤层的走向方位角而定。

（3）作垂线
（4）作平行线
（5）加密得坐标格网线。

（二）剖面图中高程线的绘制
高程线：间距相等的一组平行线。

图纸绘制内容一、采掘工程平面图1）井田技术边界，保安煤柱及其它边界，注明名称和批准文号（包括边界变更时，历年批准的边界）；2）本煤层以及与开采煤层有关的井巷。

主要石门、上下山、集中运输巷、运输大巷等，应注明巷道名称和月末进度，斜巷应注明倾向和倾角，巷道交叉口、变坡以及平巷等特征点，在图上每隔50～100mm应注记底板高程；3）回采工作面及采空区。

工作面要注记名称、回采年度及月末位置、平均采厚、煤层倾角和煤层小柱状；丢煤区应注明丢煤原因和煤量；注销区应注明批准文号和煤量，并按图例规定的符号圈定面积；4）永久导线点和水准点，注明点号和高程；临时测点根据需要注记（直接水准高程注记小数点后3位，三角高程注记小数点后2位，其巷道底板高程注记小数点后1位）；5）钻孔、煤层露头线、风化带、煤层变薄区、尖灭区、火成岩侵入区和实测的主要地质构造；6）发火区、积水区、煤与瓦斯突出区、冒流砂区等，应注明发生时间等有关情况；7）水闸门、水闸墙、永久风门、防火门、突水点和探放水钻孔等；8）井田边界外100mm以内的邻矿采掘工程和地质情况，井田范围内的小煤窑及其开采范围；9）地面主要工业建筑、居民区、村庄（只划外轮廓）、铁路、主要公路、大的河流、水库、湖泊等，并注记名称，铁路和公路注记去向。

二、井上下对照图1）井田区域地形图规定的主要内容，等高线根据地形复杂情况可适当减绘，村庄可以外围轮廓表示；2）井下主要开采水平的井底车场、运输大巷、主要石门、主要上下山、总回风巷、集中运输巷，回采工作面要注记工作面编号和回采年度并注以适当高程；3）井筒、钻孔、井田技术边界线，保安煤柱的围护带和边界线，并注明批准文号。

三、矿井充水性图矿井充水性图是综合记录井下实测水文地质资料的图纸，是分析矿井充水规律、开展水害预测及制定防治水措施的主要依据之一，也是矿井水害防治的必备图纸。

一般采用采掘工程平面图作底图进行编制，比例尺为1/2000-1/5000，主要内容有：1.各种类型的出（突）水点应当统一编号，并注明出水日期、涌水量、水位（水压）、水温及涌水特征。

煤矿11种图纸绘制标准及要求1. 胶印布样图绘制标准•胶印布样图是煤矿设计中常用的图纸类型，用于展示煤矿的整体布置。

•胶印布样图应采用正式的绘图板，并按煤矿设计标准绘制。

•绘制胶印布样图时，应注意比例尺的选择，确保图纸在纵横比上与实际煤矿布置保持一致。

2. 平面布置图绘制标准•平面布置图用于展示煤矿的平面布置情况，包括道路、建筑物、设备等的位置和布置。

•绘制平面布置图时，应按照煤矿设计要求，采用适当的比例尺，清晰地显示各个元素的位置和布置。

•平面布置图应包括煤矿区域的整体布局以及各个部分的详细布置，以便工程师和相关人员理解和操作。

3. 岩层图绘制标准•岩层图用于展示煤矿地质情况，包括煤层、矿井、岩层等地质要素的位置和分布。

•绘制岩层图时，应按照煤矿地质勘探的结果，采用适当的比例尺，清晰地绘制各个地质要素的位置和分布。

•岩层图应包括详细的地质信息，以便工程师和矿工在开采过程中了解地质条件并采取相应的措施。

4. 矿井平面图绘制标准•矿井平面图用于展示煤矿地下开采的平面布置情况，包括矿井、巷道、采场等的位置和布置。

•绘制矿井平面图时，应按照煤矿设计要求，采用适当的比例尺，清晰地显示各个元素的位置和布置。

•矿井平面图应包括详细的地下开采布置信息，以便工程师和矿工在开采过程中了解矿井的结构和布局。

5. 矿井剖面图绘制标准•矿井剖面图用于展示煤矿地下开采的剖面情况，即不同高度的地质层次和开采工作面的位置。

•绘制矿井剖面图时，应按照煤矿设计要求，采用适当的比例尺，清晰地显示各个层次和工作面的位置。

•矿井剖面图应包括详细的地下剖面信息，以便工程师和矿工在开采过程中了解不同地质层次的分布和工作面的位置。

6. 巷道布置图绘制标准•巷道布置图用于展示煤矿地下巷道的位置和布置情况，包括水平巷道、斜巷道、竖井等。

•绘制巷道布置图时，应按照煤矿设计要求，采用适当的比例尺，清晰地显示各个巷道的位置和布置。

•巷道布置图应包括详细的巷道信息，以便工程师和矿工在开采过程中了解巷道的位置和连接关系。

矿井11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据?煤矿平安规程?、?煤矿防治水规定?、?煤矿测量规程?及通、防、机电提运、测量规X等法律、法规、条例和规定要求制作的根本矿图。

第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。

图纸中的采、掘巷道、工作面、平安生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及平安状况。

各种注记必须齐全、规X。

图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。

第3条、矿图要根据实际变化及时填绘和标注。

第4条、各种矿图均须使用统一的坐标系统。

第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。

第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。

第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。

第8条、各种矿图的绘制符合准确、及时、完整、美观的原那么。

到达线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规X，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。

第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度方案图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。

采掘工程平面图绘制要求第一章根本要求第1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据?煤矿测量规程?、?煤矿地质测量图例?、?地形图图式?的要求，结合公司的具体情况制定的。

矿图基础知识及地测图纸资料编制标准编制人：薛丽敏编制时间：2011年3月矿图基本知识矿井生产离不开矿图。

要识读、使用和绘制矿图，则需要了解矿图的概念、分类和用途掌握地理坐标、平面直角坐标、高程等基础知识，掌握直线方位角、象限角的概念并能进行直线的定向工作，熟悉各种绘图工具、仪器的使用方法，了解地测绘图软件的基本知识，掌握绘制矿图的基本知识。

第一节矿图概述—、矿图的概念在矿井设计、施工和生产管理等工作中，需要绘制和应用一系列图纸。

人们把为煤炭开发、生产服务的地质测量图、设计工程图、生产管理图等统称为矿图。

矿图是煤矿企业非常重要的技术资料，是设计、施工和生产的主要技术依据。

二、矿图的分类一个生产矿井必须具备的图纸一般可分为三大类：地质测量图、设计工程图和生产管理图。

（－）地质测量图地质测量图分为测量图、地质图及其它专用图。

1．地质图根据地质勘查资料和井下地质编录资料经分析推断而绘制的主要反映煤层产状、地质构造、水文地质及资源／储量计算等内容的图纸，称为地质图。

地质图是矿井设计、建设和生产的主要依据。

常用的地质图有：井田地形地质图、井田煤层底板等高线图、各种地质剖面图、各种柱状图、煤岩对比图、井田水文地质图和资源／储量计算图等。

2．测量图根据地面和井下实际测量的资料绘制而成的图纸，称为测量图。

由于矿井采掘情况不断变化，因而测量图是随着矿井的开拓、掘进和回采等工作逐步测量并填绘的。

测量图主要反映矿井地面的地物、地貌情况，井下各种巷道和硐室的空间位置，煤层产状和各种地质构造，井下采掘情况以及井上下相互位置关系等情况。

常用的测量图有：井田区域地形图、工业场地平面图、采掘工程平面图、水平主要巷道平面图、采掘工程立面图、井上下对照图和主要保护煤柱图等。

3．专用图根据矿井生产需要，矿井防治水管理、小煤矿管理、灾害治理等工作也是必不可少的，相应的专用图建立，很好地反映了矿井充水情况、小煤矿采掘情况、开采沉陷治理等情况。

煤矿基本矿图内容及其作用1井田区域地形图全面反映井田范围内地物和地貌的综合性图纸，比例尺为1：2000 或1：5000。

井田区域地形图的内容与大比例尺地形图基本相同，但增加了各类井口、矿界线、塌陷坑、塌陷台阶、塌陷积水区、矸石山、矸石堆等内容。

该图是编绘井上下对照图和采掘工程平面图的基础。

2 工业广场平面图反映工业广场范围内的生产系统、生产设施和其他自然要素的综合性图纸，比例尺为1：1000 或1：500。

工业广场平面图是工业广场规划、改扩建和保护煤柱设计的基础资料。

工业广场平面图的内容包括：（1）测量控制点、井口十字中线基点，并注明点号、高程等；各种永久和临时建（构）筑物，包括各井口位置、各种交通运输设施、各种管线和垣栅、给排水和消防设施、各种隐蔽工程；（2）以等高线和符号表示的地表自然形态及由于生产活动引起的地面特有地貌，如塌陷坑、塌陷台阶、积水区、矸石山（堆）等；（3）保护煤柱围护带，并注明批准文号。

3 井底车场平面图反映主要开采水平井底车场的巷道与硐室位置分布以及运输与排水系统的综合性图纸，比例尺为1：200 或1：500。

井底车场平面图是矿井生产和进行改扩建设计的基础资料。

井底车场平面图的主要内容包括：（1）井底车场内各井口位置、各个硐室及所有巷道、水闸门、水闸墙和防火门的位置；轨道的坡向和坡度；曲线巷道的要素；巷道交叉和变坡点轨面（或底板）的标高；泵房的各台水泵位置，并注明排水能力、扬程和功率；水仓注明容量等；（2）永久导线点和水准点的位置；（3）附有硐室和巷道的大比例尺横断面图，图上绘出硐室和巷道的衬砌厚度和材质、轨道与排水沟的位置，并标注有关尺寸。

4 采掘工程平面图采掘工程平面图是反映开采煤层或开采分层内采掘工程活动和地质特征的综合性图纸，比例尺为1：1000 或1：2000。

采掘工程平面图的主要内容包括：（1）井田技术边界线、保护煤柱边界线及其他技术边界线，并注明名称和批准文号；（2）本煤层内的巷道以及与本煤层开采有关的邻近巷道，注明主要巷道名称和月末工作面位置，斜巷要注记倾向和倾角，巷道交叉、变坡处以及平巷每50～100m 注记轨面或底板高程；（3）标明回采区、丢煤区和注销或报损区，回采区要绘出月末工作面位置，在每个工作面的适当位置，注记平均采厚、煤层倾角、开采方法、开采年度并绘出煤层小柱状；丢煤区要注明丢煤原因和煤量；注销或报损区要注明批准文号和煤量；（4）永久导线点和水准点的位置；（5）勘探资料和标明煤层埋藏条件的资料。
