全站仪的工作原理及使用方法全站仪是一种用于测量地面上各种建筑物、道路、桥梁等工程中的高程、水平和方位的仪器。
它是现代测量工程中不可或缺的重要设备之一。
本文将从全站仪的工作原理和使用方法两个方面进行介绍。
一、全站仪的工作原理全站仪的工作原理主要基于光学原理和电子技术。
它主要由望远镜、测角装置、测距仪、数据处理系统和显示器等部分组成。
1. 望远镜：全站仪的望远镜是其最重要的部分之一。
它通过望远镜来观测测量点，并通过目镜和测角装置来测量水平角和垂直角。
2. 测角装置：全站仪的测角装置采用的是电子测角技术。
它通过内置的水平仪和垂直仪来自动测量和校正仪器的水平和垂直状态，保证测量的准确性。
3. 测距仪：全站仪的测距仪采用的是电子测距技术。
它通过发射红外线或激光束，测量仪器到目标点的距离。
测距仪还可以通过反射器进行测量，以提高测距的精度。
4. 数据处理系统：全站仪的数据处理系统用于处理和存储测量数据。
它可以将测量数据转化为数字信号，并通过无线通信或数据线传输到计算机或其他设备上进行进一步处理和分析。
5. 显示器：全站仪的显示器用于显示测量结果和仪器的工作状态。
通过显示器，用户可以直观地了解测量数据和仪器的运行情况。
二、全站仪的使用方法全站仪的使用方法相对复杂，需要经过专门的培训和实践才能熟练掌握。
以下是使用全站仪进行测量的一般步骤：1. 设置仪器：在使用全站仪之前，需要先设置仪器的基准点和仪器的初始位置。
基准点通常是已知坐标的固定点，而仪器的初始位置需要通过水平仪和垂直仪进行调整。
2. 观测测量点：将全站仪对准待测点，通过望远镜观测目标点，并使用测角装置测量水平角和垂直角。
在测量过程中，需要保证仪器的稳定和准确。
3. 测量距离：通过测距仪测量仪器到目标点的距离。
在测量距离时，需要选择合适的测距方式和测距精度，以确保测量结果的准确性。
4. 数据处理和分析：将测量数据通过数据处理系统传输到计算机或其他设备上进行处理和分析。
全站仪测量原理及实践近年来，全站仪作为一种高精度、高效率的测量仪器，在土木工程、建筑施工、地质勘探等领域得到广泛应用。
全站仪不仅能够实现高精度的测量，还可以快速获取大量的测量数据，提高工程施工的准确性和效率。
本文将介绍全站仪的测量原理、常见应用以及实践经验。
一、全站仪的测量原理1. 光电测距原理全站仪采用了光电测距原理，即利用红外线发射器发射一束光束，经过被测点反射回来，被接收器接收后进行测距。
有两种常见的测距方式：一种是通过相位差测距，另一种是通过时间差测距。
相位差测距利用光的相位差，而时间差测距则利用光的传播速度与时间差之间的关系。
2. 角度测量原理全站仪的角度测量是通过精确的角度读数装置来实现的。
角度读数装置通常由水平仪、垂直仪和角度编码器等组成。
用户可以通过操作面板来控制装置，实现对水平角和垂直角的测量。
3. 数据处理原理全站仪不仅能够实现测距和角度测量，还能够进行数据处理。
全站仪内置了强大的数据处理软件，可以进行数据的存储、计算和分析。
用户可以通过电脑连接全站仪，将测量数据导入到软件中进行进一步处理，得到更加详细和准确的结果。
二、全站仪的应用1. 土木工程测量全站仪在土木工程测量中发挥着重要的作用。
它能够快速、准确地获取地面或建筑物的高程、水平角和垂直角等信息。
通过对多个测点的测量，可以构建出高度精确的工程地形图，为工程设计和建设提供重要的依据。
2. 建筑施工测量在建筑施工过程中，全站仪可以用于测量建筑物的坐标、高程和角度等参数。
通过对建筑物的测量，可以保证建筑物的合理布局和精确施工，提高施工质量和效率。
3. 地质勘探测量全站仪在地质勘探中的应用也非常广泛。
它可以用于测量地质断层、地下水位和地下管线的位置等信息。
通过对地质数据的测量和分析，可以为地质勘探提供科学的依据，降低勘探风险。
三、全站仪的实践经验1. 选择合适的全站仪在选择全站仪时，需要考虑测量的精度要求、工作环境和使用频率等因素。

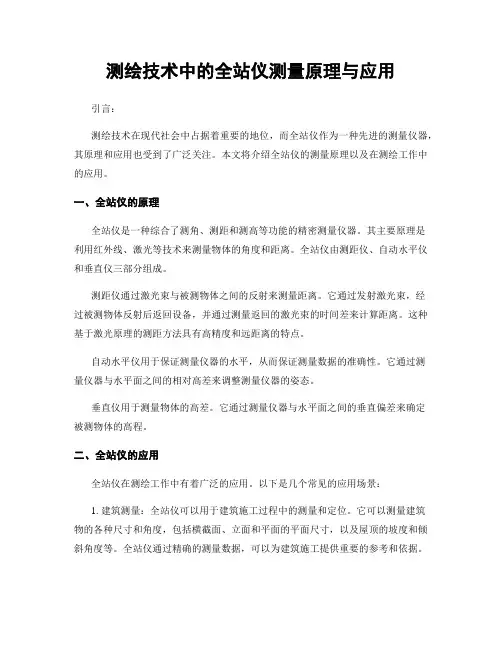

测绘技术中的全站仪测量原理与应用引言：测绘技术在现代社会中占据着重要的地位，而全站仪作为一种先进的测量仪器，其原理和应用也受到了广泛关注。
本文将介绍全站仪的测量原理以及在测绘工作中的应用。
一、全站仪的原理全站仪是一种综合了测角、测距和测高等功能的精密测量仪器。
其主要原理是利用红外线、激光等技术来测量物体的角度和距离。
全站仪由测距仪、自动水平仪和垂直仪三部分组成。
测距仪通过激光束与被测物体之间的反射来测量距离。
它通过发射激光束，经过被测物体反射后返回设备，并通过测量返回的激光束的时间差来计算距离。
这种基于激光原理的测距方法具有高精度和远距离的特点。
自动水平仪用于保证测量仪器的水平，从而保证测量数据的准确性。
它通过测量仪器与水平面之间的相对高差来调整测量仪器的姿态。
垂直仪用于测量物体的高差。
它通过测量仪器与水平面之间的垂直偏差来确定被测物体的高程。
二、全站仪的应用全站仪在测绘工作中有着广泛的应用。
以下是几个常见的应用场景：1. 建筑测量：全站仪可以用于建筑施工过程中的测量和定位。
它可以测量建筑物的各种尺寸和角度，包括横截面、立面和平面的平面尺寸，以及屋顶的坡度和倾斜角度等。
全站仪通过精确的测量数据，可以为建筑施工提供重要的参考和依据。
2. 土地测量：全站仪可以用于土地测量和绘图工作。
它可以测量地表的高程和坡度，以及地块的边界和面积。
通过测量数据的处理和分析，可以绘制出详细的地形图和土地使用图，为土地管理和规划提供重要的数据支持。
3. 工程测量：全站仪在各类工程测量中也发挥着重要作用。
例如，在道路建设中，全站仪可以用于测量道路的纵横断面和边坡，以及道路的坡度和曲线等参数。
在桥梁施工中，全站仪可以用于定位和测量桥墩的位置和高程。
全站仪的高精度和便捷操作，使得工程测量变得更加精确和高效。
4. 矿山测量：全站仪也广泛应用于矿山测量和矿山开发中。
它可以测量矿坑的地貌特征和边界，以及矿物资源的储量和分布情况。
通过测量数据的分析和处理，可以制定出科学合理的矿山规划和开采方案。
全站仪和GPS在工程中的应用全站仪的工作原理和实际应用一、1、我们平常使用比较多的全站仪有：索佳、尼康、莱卡，其中国产全站仪用的比较多的还是南方的相对好一些。
不管进口的还是国产的工作原理都是一样的。
2、全站仪的主要组成部分：光电测距仪（相位式的红外光测距仪）、电子经纬仪、和数据处理系统。
3、全站仪的工作原理：（1）测距：①光电测距仪发出红外光束到目标点位处调平后的棱镜经反射回来，全站仪计算发出光束的时间点到返回的时间点，从而计算光束运行轨迹的长度，因为光在不同介质中的运行速度的不同，所以要求精确测量时应避免大雾、高温、和空气潮湿的天气，全站仪中有测温度和测气压的装置，测得温度和气压后生成一个改正系数，在全站仪每次测距时都参与计算，尽管如此，全站仪仍然不能把所有气象因素都计算在内，所以在进行要求精度较高的测量时应选在晴朗、空气质量较好的天气进行。
②大气折光对测距的影响：光越靠近地面时折光越大，仪器支起应高出地面1m以上，特别在高温天气，靠近地面处的气浪非常大，造成的折射率也非常大，要避免在这种天气进行高精度测量。
（适用所有仪器）③棱镜常数：光在玻璃中的折射率为1.5－1.6，在空气中近似等于1，光在玻璃中传播比空气中慢很多，所以光经过棱镜中所用时间较空气中长，测得距离会比实际增大一定的距离，增大的部分为棱镜常数，这个在说明书中有所标注。
（2）测角：与经纬仪的原理是一样的仍旧采用度盘，从度盘采用电扫描和电子元件进行自动读数和液晶显示，以便把测得的角度生成电子数据，为全站仪内部计算提供数据。
（3）因为常用全站仪的光电测距测距中误差为±5mm左右，（我国现行城市测量规范将测距仪划分为两级，即，一级：为中误差小于5mm,二级为中误差大于5mm小于10mm），梭镜对中的高度误差，以及竖直角测量误差等各项因素的影响，所累积的误差是很大的，所以不宜用全站仪进行要求高程精度比较高的测量工作。
（4）全站仪内部运算：在进行坐标放样和坐标测量工作中，全站仪在已知点建站后，用另一通视的已知点做为后视，然后测距，测距后全站仪根据这两个已知点自动进行内部运算，计算出这条边的坐标方位角，此时以这条边为起始边就可以进行测量工作了。
测绘技术中的全站仪原理与应用导言：在现代测绘工作中，全站仪作为一种高精度、多功能的测量仪器，广泛应用于土地测量、建筑测量、地质勘探以及其他相关领域。
全站仪利用光学、机械、电子等多种技术手段，能够实现高精度的测量和定位，对工程建设的规划和设计起到至关重要的作用。
本文将介绍全站仪的原理与应用，并探讨其在测绘技术中的重要性。
一、全站仪的原理全站仪采用的原理主要有光学原理、速度观测原理和电子观测原理。
光学原理是指通过望远镜和测距棱镜的配合，利用光信号完成测量的过程。
速度观测原理是指在全站仪中加入速度传感器，通过测量物体在空间中的运动速度，计算出物体的位置信息。
电子观测原理是指利用电磁波传播的特性，测量目标物体与全站仪之间的距离和方向。
二、全站仪的应用2.1 土地测量在土地测量中，全站仪能够对地块的面积、边界以及地形进行精确测量。
通过全站仪的高精度观测和数据处理，可以为土地使用规划和土地交易提供可靠的依据。
此外，全站仪还可以配合全球卫星定位系统（GPS）进行测量，提高测量精度和效率。
2.2 建筑测量在建筑测量中，全站仪可以用于建筑物的定位、布局和监测。
通过全站仪的定位功能，可以确定建筑物的准确位置，保证建筑物的平面布置和垂直度。
全站仪还可以实时监测建筑物的变形和位移，提供有效的保护和控制措施。
2.3 地质勘探在地质勘探中，全站仪可以用于测量地形地貌、地层断面和地下脉络等信息。
通过全站仪的高精度测量，可以为地质灾害预测和工程建设提供重要的依据。
全站仪还可以与其他地质勘探设备结合使用，实现多参数数据的获取和分析。
2.4 其他应用领域除了土地测量、建筑测量和地质勘探，全站仪还被广泛应用于其他领域。
例如，全站仪在矿山测量中可以用于矿石储量的测算和开采路线的规划；在城市规划中可以用于城市空间布局和地下管线的测量等。
全站仪的应用范围非常广泛，对于提高测量精度和效率具有重要意义。
三、全站仪的重要性全站仪在测绘技术中的重要性不言而喻。

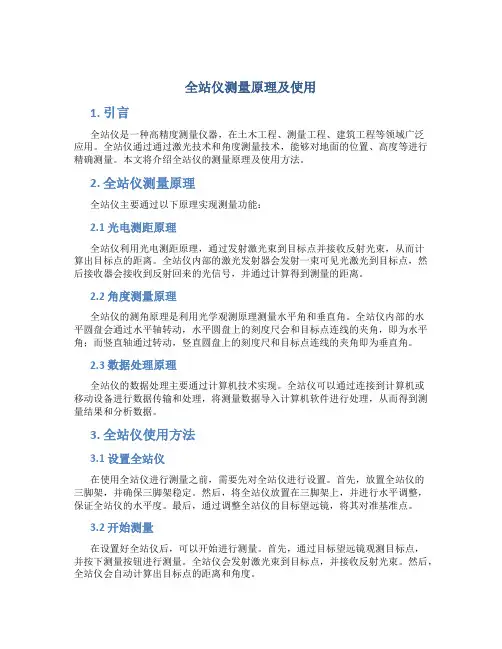

全站仪测量原理及使用1. 引言全站仪是一种高精度测量仪器，在土木工程、测量工程、建筑工程等领域广泛应用。
全站仪通过通过激光技术和角度测量技术，能够对地面的位置、高度等进行精确测量。
本文将介绍全站仪的测量原理及使用方法。
2. 全站仪测量原理全站仪主要通过以下原理实现测量功能：2.1 光电测距原理全站仪利用光电测距原理，通过发射激光束到目标点并接收反射光束，从而计算出目标点的距离。
全站仪内部的激光发射器会发射一束可见光激光到目标点，然后接收器会接收到反射回来的光信号，并通过计算得到测量的距离。
2.2 角度测量原理全站仪的测角原理是利用光学观测原理测量水平角和垂直角。
全站仪内部的水平圆盘会通过水平轴转动，水平圆盘上的刻度尺会和目标点连线的夹角，即为水平角；而竖直轴通过转动，竖直圆盘上的刻度尺和目标点连线的夹角即为垂直角。
2.3 数据处理原理全站仪的数据处理主要通过计算机技术实现。
全站仪可以通过连接到计算机或移动设备进行数据传输和处理，将测量数据导入计算机软件进行处理，从而得到测量结果和分析数据。
3. 全站仪使用方法3.1 设置全站仪在使用全站仪进行测量之前，需要先对全站仪进行设置。
首先，放置全站仪的三脚架，并确保三脚架稳定。
然后，将全站仪放置在三脚架上，并进行水平调整，保证全站仪的水平度。
最后，通过调整全站仪的目标望远镜，将其对准基准点。
3.2 开始测量在设置好全站仪后，可以开始进行测量。
首先，通过目标望远镜观测目标点，并按下测量按钮进行测量。
全站仪会发射激光束到目标点，并接收反射光束。
然后，全站仪会自动计算出目标点的距离和角度。
3.3 数据处理与导出测量完成后，全站仪会将测量数据存储在内部存储器中。
可以通过连接全站仪和计算机，将测量数据传输到计算机中进行数据处理和分析。
计算机软件可以根据测量数据生成各种图表和报告，方便使用者进行数据分析和结果展示。
4. 总结全站仪是一种重要的测量仪器，通过利用光电测距原理和角度测量原理，可以实现对地面位置和高度的精确测量。

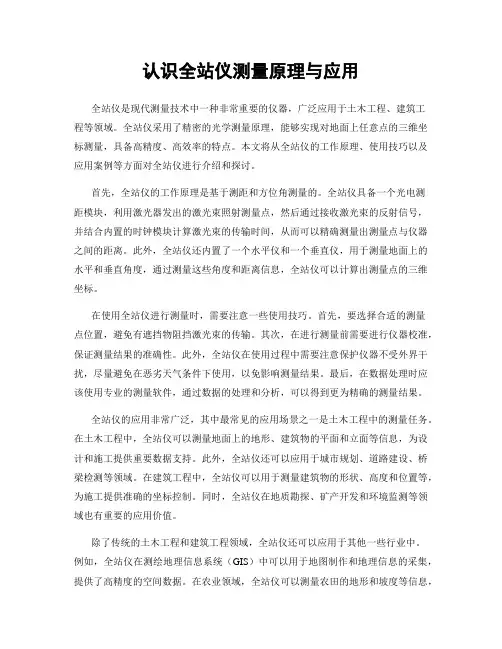

认识全站仪测量原理与应用全站仪是现代测量技术中一种非常重要的仪器，广泛应用于土木工程、建筑工程等领域。
全站仪采用了精密的光学测量原理，能够实现对地面上任意点的三维坐标测量，具备高精度、高效率的特点。
本文将从全站仪的工作原理、使用技巧以及应用案例等方面对全站仪进行介绍和探讨。
首先，全站仪的工作原理是基于测距和方位角测量的。
全站仪具备一个光电测距模块，利用激光器发出的激光束照射测量点，然后通过接收激光束的反射信号，并结合内置的时钟模块计算激光束的传输时间，从而可以精确测量出测量点与仪器之间的距离。
此外，全站仪还内置了一个水平仪和一个垂直仪，用于测量地面上的水平和垂直角度，通过测量这些角度和距离信息，全站仪可以计算出测量点的三维坐标。
在使用全站仪进行测量时，需要注意一些使用技巧。
首先，要选择合适的测量点位置，避免有遮挡物阻挡激光束的传输。
其次，在进行测量前需要进行仪器校准，保证测量结果的准确性。
此外，全站仪在使用过程中需要注意保护仪器不受外界干扰，尽量避免在恶劣天气条件下使用，以免影响测量结果。
最后，在数据处理时应该使用专业的测量软件，通过数据的处理和分析，可以得到更为精确的测量结果。
全站仪的应用非常广泛，其中最常见的应用场景之一是土木工程中的测量任务。
在土木工程中，全站仪可以测量地面上的地形、建筑物的平面和立面等信息，为设计和施工提供重要数据支持。
此外，全站仪还可以应用于城市规划、道路建设、桥梁检测等领域。
在建筑工程中，全站仪可以用于测量建筑物的形状、高度和位置等，为施工提供准确的坐标控制。
同时，全站仪在地质勘探、矿产开发和环境监测等领域也有重要的应用价值。
除了传统的土木工程和建筑工程领域，全站仪还可以应用于其他一些行业中。
例如，全站仪在测绘地理信息系统（GIS）中可以用于地图制作和地理信息的采集，提供了高精度的空间数据。
在农业领域，全站仪可以测量农田的地形和坡度等信息，为农作物的种植和管理提供支持。
全站仪测量技术的基本原理和应用全站仪是一种精密测量仪器，广泛应用于土木工程、建筑工程、道路工程、矿业勘探等领域。
它集合了自动水平仪、自动垂直仪、电子距离仪和角度测量仪的功能，具有高精度、高效率和高可靠性的特点。
本文将介绍全站仪的基本原理和其在实际应用中的价值。
全站仪的基本原理是三角测量原理。
三角测量是通过测量已知两条边和夹角的方法来确定未知边的长度与方向的一种测量方法。
全站仪通过测量目标点与仪器位置之间的水平方向夹角、垂直方向夹角和水平距离，进而计算出目标点的坐标值。
具体而言，全站仪利用激光电源发射激光束，经过目标点反射回全站仪的激光传感器。
通过测量光的途径和时间差，可以得到目标点与全站仪之间的水平距离和角度值。
全站仪的应用领域非常广泛。
首先，全站仪在建筑工程中的应用非常重要。
它可以用来进行地面平整度测量、楼层高差测量、建筑物垂直度测量等。
全站仪可以高精度地测量建筑物的各种尺寸参数，显著提高了施工的准确性和效率。
其次，全站仪在道路工程中也起到了重要的作用。
它可以测量道路的等高线、纵断面、横断面等，为道路建设提供了准确的地形数据。
此外，在矿山勘探和工程测量中，全站仪也被广泛应用于矿山工长测量、矿山变形监测、爆破监测等领域。
全站仪的应用除了以上几个领域外，还有其他一些独特的用途。
例如，全站仪可以用于测量建筑物的倾斜度。
在高层建筑或者移动设备中，全站仪可以帮助确定建筑物的倾斜程度，进而提供修正建筑物位置的数据。
此外，全站仪还可以用于测量地质断层和地震震源的位置。
在地质勘探中，全站仪通过测量目标点的坐标值，可以帮助地质学家准确地测量地质断层和地震震源的位置，为地质灾害预警和研究提供重要的数据支持。
综上所述，全站仪作为一种精密测量仪器，具有高精度、高效率和高可靠性的特点，广泛应用于土木工程、建筑工程、道路工程、矿业勘探等领域。
它的基本原理是三角测量原理，通过测量目标点与仪器位置之间的水平方向夹角、垂直方向夹角和水平距离，计算出目标点的坐标值。
全站仪三角高程测量精度分析
一、仪器原理
全站仪三角高程测量基于三角测量原理，通过测量物体与测站以及目标之间的角度，根据三角关系计算出物体的高程。
测量过程中，全站仪会通过发射红外线或激光束，自动测量和记录目标物与测站之间的水平角和垂直角。
同时，全站仪也会通过内置的距离仪来测量测站与目标物之间的距离。
通过融合这些数据，全站仪能够计算出目标物的高程。
1.环境因素：如温度、大气压力、湿度、气流等因素会对全站仪的测量精度产生影响。
特别是大气折射效应会导致测量结果产生偏差。
2.仪器本身的误差：全站仪的测量系统包括角度测量系统和距离测量系统，这两个系统本身都存在精度限制和系统误差，如仪器的仰角误差、仪器的定位误差等。
3.人为误差：操作人员在使用全站仪进行测量过程中，可能由于技术水平、操作不当或者主观判断等原因导致误差的产生。
比如未能正确对准目标、未能保持仪器的水平或垂直等。
4.目标物本身的误差：目标物的安装质量、目标物的高程变化等因素都会对三角高程测量结果产生影响。
1.仪器选择：选择高精度、稳定性好的全站仪，以减小仪器本身的误差对测量结果的影响。
2.仪器校准：定期对全站仪进行校准，以确保仪器的测量精度符合要求。
3.仪器使用规范：操作人员需要按照全站仪的使用说明进行操作，保持仪器的水平和垂直，正确对准目标，避免人为误差的产生。
4.环境条件控制：在测量过程中，应尽可能控制环境条件，如避开大气折射效应较大的时段进行测量，保持测量场地稳定。
5.数据处理方法：在数据处理过程中，采用合适的数学模型和算法进行计算，降低误差的传递和累积。
全站仪各方面应用的原理、操作及计算，看这篇就对了！工程施工管理公众号来源：豆丁施工全站仪是什么？全站仪，即全站型电子速测仪。
它是随着计算机和电子测距技术的发展，近代电子科技与光学经纬仪结合的新一代既能测角又能测距的仪器，它是在电子经纬仪的基础上增加了电子测距的功能，使得仪器不仅能够测角，而且也能测距，并且测量的距离长、时间短、精度高。
全站型电子速测仪是由电子测角、电子测距、电子计算和数据存储单元等组成的三维坐标测量系统，测量结果能自动显示，并能与外围设备交换信息的多功能测量仪器。
由于全站型电子速测仪较完善地实现了测量和处理过程的电子化和一体化，所以人们也通常称之为全站型电子速测仪或称全站仪。
全站仪能做什么？全站仪简单地说就是水准仪、经纬仪、测距仪及测量软件功能的结合。
可以测目标高度；测目标夹角和高度角；测距离；可以按仪器设计的功能计算全站仪的硬件功能1、电子测角，数字显示2、电子测距，数字显示3、自动计算，数字显示4、自带存储空间用于存入全站仪的机载程序和测量数据。
全站仪的用途及工作原理主要用途：测距、测角。
可以代替经纬仪，但不能代替水准仪。
2秒全站仪测角精度与2秒的经纬仪完全相同，而高差测量是通过垂直角和水平距离计算出来的，对于高精度的水准来说，全站仪的精度不够，但可以用限制距离的测量方式代替低等级的水准测量。
全站仪测角部分采用“角度度盘+角度传感器”获得角度的数字化数据，测距部分与光电测距仪完全相同，而且大多采用电磁波测相技术实现的。
全站仪常见机载应用程序种类：坐标放样坐标测量边角放样对边测量悬高测量直线放样面积测量后方交会高程传递相对直线坐标坐标正反算相对直线放样线路放样断面测量地形测量全站仪必备的硬件功能读数头测角：提供水平角（HAR）和竖直角(VA)测距头测距：提供水平距离(HD)和高差(VD)全站仪的两种测距方式1、红外测距2、激光测距全站仪的两种测角方式1、光栅增量式测角2、绝对编码式测角苏州一光全站仪型号全站仪的应用角度距离计算坐标公式全站仪的距离计算设置测站定向后，全站仪可以为我们提供些什么数据？1、距离数据测站点到目标点的平距参与坐标计算测站点到目标点的高差用于计算坐标点的高程（H）2、方位角数据测站点到目标点的方位角，用于计算目标点的平面坐标。
全站仪的工作原理和测量方法阐述工程测量是一项专业性强的测绘工作，在工程测量中了解和掌握全站仪这类先进的测绘仪器，使测量工作变得轻松，与单一测角或测距的测量仪器相比提高了工作效率。
因此测量人员对全站仪全方位的全面了解和掌握，在工程测量中充分发挥全站仪的作用，发挥全站仪在应用过程中的精确度高、效率高的优势，从而大大提高工程进度和工作效率。
一、全站仪的性能及工作原理1、全站仪的性能。
全站仪是一种集光、机、电为一体的新型测角测距仪器，与光学经纬仪比较电子经纬仪将光学度盘换为光电扫描度盘，将人工光学测微读数代之以自动记录和显示读数，使测角操作简单化，且可避免读数误差的产生。
电子经纬仪的自动记录、储存、计算功能，以及数据通讯功能，进一步提高了测量作业的自动化程度。
全站仪与光学经纬仪区别在于度盘读数及显示系统，电子经纬仪的水平度盘和竖直度盘及其读数装置是分别采用编码盘或两个相同的光栅度盘和读数传感器进行角度测量的。
根据测角精度可分为0.5″、1″、2″、3″、5″、10″等几个等级。
2、全站仪的工作原理。
全站仪的工作原理分测角和测距原理;全站仪是将电子经纬仪，电子测距仪及电子记录手薄组合在一起，在同一微处理机控制和检核下，同时兼有观测水平角、垂直角、斜距等数据的自动获取并对角度加竖轴倾斜改正，对距离加大气折光及地球曲率改正、计算水平距离、高差及坐标，利用电子手薄或记录模块记录的多功能测距测角经纬仪，因此全站仪能够在测站上获得改正后的斜距水平角和垂直角并计算出平距高差和地面点的三维空间坐标。
全站仪有电源部分、测角系统、测距系统数据处理部分、通信接口及显示屏、键盘等组成。
全站仪自动化程度高、功能多、精度好、通过配置适当的接口，可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统。
二、工程测量中全站仪的测量方法1、基本测量（1）角度测量：利用水平制动扭和微动螺旋精确照准后视点，在测量模式下置零并精确照准前视点测得两点夹角。
