竖轴补偿器（电子水准器）的补偿原理在全站仪(或经纬仪)的角度测量中，经纬仪竖轴的倾斜不仅会给水平方向测量带来误差，而且也会给竖直角的测量带来误差。
在早期的全站仪和电子经纬仪中，采用单轴补偿器(亦称为竖直度盘自动归零装置)来补偿仪器竖轴倾斜对竖直角带来的误差，在近代的全站仪和电子经纬仪中,采用双轴补偿器来补偿竖轴倾斜对水平方向和竖直角带来的误差。

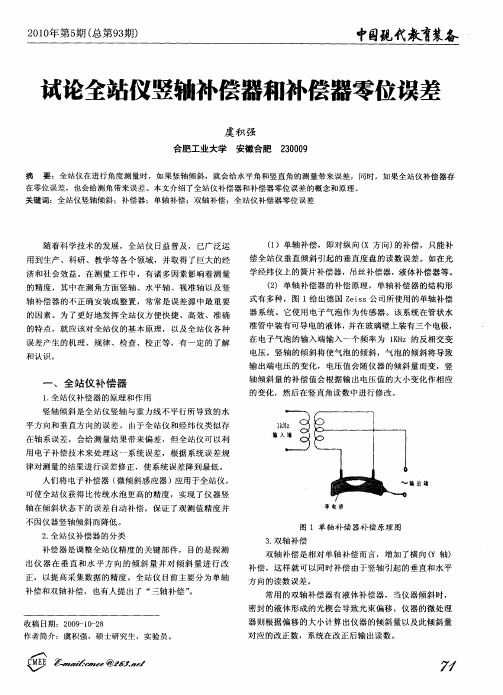

1.单轴补偿器的补偿原理单轴补偿器的结构形式有多种，图1给出德国Zeiss公司所使用的单轴补偿器系统。
它使用电子气泡作为传感器。
该系统在管状水准管中装有可导电的液体，并在玻璃壁上装有三个电极，在电子气泡的输入端输入一个频率为1KHz的反相交变电压。
竖轴的倾斜将带来气泡的倾斜，气泡的倾斜将破坏其输出的平衡，在输出端产生变化的电压，电压值的大小随仪器的倾斜量而变。
因此根据输出电压值的大小，可以确定竖轴倾斜量的补偿值，再加到竖直角读数中。

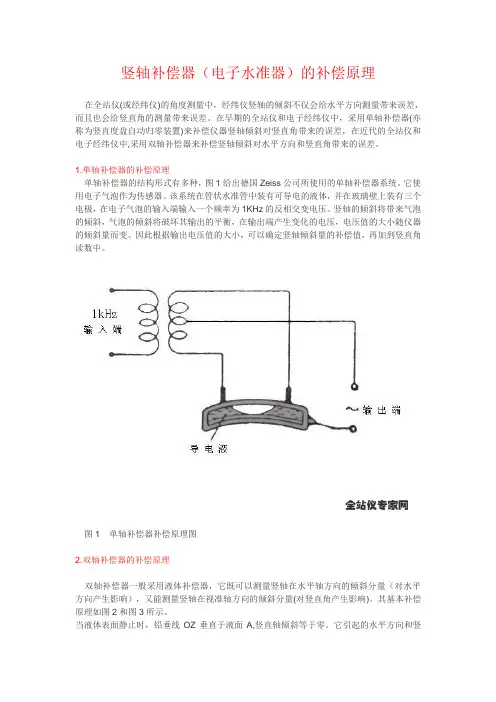

图1 单轴补偿器补偿原理图2.双轴补偿器的补偿原理双轴补偿器一般采用液体补偿器，它既可以测量竖轴在水平轴方向的倾斜分量（对水平方向产生影响），又能测量竖轴在视准轴方向的倾斜分量(对竖直角产生影响)。
其基本补偿原理如图2和图3所示。
当液体表面静止时，铅垂线OZ垂直于液面A,竖直轴倾斜等于零。
它引起的水平方向和竖直角的改正数也等于零。
在平行于水平轴的线B1B2上有一发光二极管，它发射的光经透镜组落到液面A，被液面A反射后，又经透镜组落到B1B2线上另一端的光电二极管阵的中心光电二极管上。
在垂直于水平轴的方向线上，也有类似的装置。
如图2所示，当发光二极管发射的光线被两个方向的中心光电二极管接收时，表明竖轴铅直。
如果竖直轴相对于铅垂线有一倾角时，这个倾斜角在水平轴方向上的分量为，在视准轴水平方向上的分量为，如图3所示，在B1B2线上的发光二极管射出的光线与垂直于液面方向的夹角为，经液面反射后落到5号光电二极管上。
设计这个补偿系统时，已决定了5号光电二极管输出的信号表示角。
