常用多介质过滤器用户使用手册(全)

多介质过滤器操作使用说明书北京九大洋水处理技术有限责任公司2010 年 7 月一、概述多介质过滤器设备图如下：二、设备运行设备系统图如下：2－1 设备关口阀门及操作表Array 2.1 运行指标出水指标:浊度<1.0NTU；锰法COD<1.5mg/l；SDI<5(15分钟法)以出水指标及设备进出口压差确定反洗周期。

2.2 运行前的准备设备本体阀门处于关闭状态。

各类表计指示准确。

罗茨风机能正常投运，保证多介质过滤器反洗时有空气擦洗条件。

原水箱前调试合格，原水泵、反洗水泵各泵试转无误。

2.3 运行开设备进水阀，开空气排放阀，投运原水泵，待排空气门漏水时，开正洗排水阀，关闭排空气阀。

正洗排水合格后，开出水阀，关正洗排水阀，向系统供水。

2.4 清洗2.4.1 多介质过滤器的反洗评估依据第一次投运或长时间停运时应清洗。

过滤器进出口总管表压差达0.1MPa，可以进行清洗。

当流量和压差均正常，但过滤器出水浊度超限时应进行清洗。

2.4.2 停运关闭多介质过滤器进水阀，出水阀。

2.4.3 放水开启排空气阀和正洗排水阀，当水位在滤层表面150mm时，关闭正洗排水阀。

2.4.4 空气擦洗开启反洗排水阀，进压缩空气阀，调节空气流量，擦洗5min，然后关闭进压缩空气阀。

2.4.5 反洗开启排空气阀，启动反洗水泵（先开泵入口门，再开泵，待水泵运转正常，再开出口门），反洗进水阀，保持反洗强度为10L/m2.s，待排空气阀溢水时关闭排空气阀。

待反洗水澄清后，约5～10min，关闭反洗排水阀，反洗进水阀，停反洗水泵。

2.4.6 正洗开启进水阀，正洗排水阀，进行正洗，待正洗合格后约20min，关正洗排水阀，转入备用或运行。

多介质过滤器的操作步骤见表2－2说明：上表中“○”表示打开或运行, “×”表示关闭或停运。

符号见表2－1。

2.5 多介质过滤器运行中的注意事项2.5.1定时检测出水指标，如过滤器的出水SDI、浊度、压差等。

多介质过滤器（1）概述本过滤器适用于较大规模的给水和废水过滤处理及循环水的旁滤处理，具有占地面积小、操作简单、不易出故障等特点。

在循环供水系统中使用可改善水质，提高水的循环利用率、达到节约用水的目的。

（2）结构及工艺流程①设备结构过滤器本体主要由壳体、布水器、滤料、滤板及滤帽、布气器、收水器、支腿（或支座)等组成。

②工艺流程A、过滤原水通过过滤器进水口进入布水器,原水中的悬浮物和水一起通过滤层进行过滤，由于滤料的级配颗粒上层大下层小,缝隙沿程变小,截污能力沿程变大。

污水中的颗粒悬浮物被滤层阻挡、吸附在滤料表面,从而实现过滤的目的,通过过滤后的水由设在滤板上的滤帽收集进入下部的清水区，通过出水口排出,从而完成整个处理过程（为了防止石英砂滤料堵塞滤帽，在石英砂下面铺有卵石垫层）。

B、反冲洗当过滤器工作压力比初期高出0。

05MPa时，说明滤料表面集污较多，阻力增大，过滤器需进行反冲洗，关闭过滤进水阀和过滤出水阀，打开过滤器反洗排污阀，排水数分钟使得过滤器内水位降至上视镜中部。

打开反洗进气阀进行气洗，气体将由滤帽杆的下部口进入,通过滤帽均匀分布，滤料在气体的推动下进行膨胀,高强度的相互磨擦，从而达到高强度的气体与水混合冲洗滤料的目的，气洗完毕后关闭反洗进气阀.打开反洗进水阀进行水反洗至排水不浑浊，静止2分钟完成反洗流程，过滤器进入正洗。

C、正洗为保证过滤出水水质,反洗完毕后,正洗3-5分钟至排水清澈。

（4）安装要求罐体直径小于4米的设备，整机出厂,现场安装要求如下：①基础为预埋地脚螺栓设备根据设计图纸检查基础合格报告必须满足设备运行荷载的要求.●∙根据设计图纸检查基础预留孔中心及尺寸。

●∙根据设计图纸检查基础水平度。

●∙将设备预装到位，在底座下垫钢板找平,地脚螺栓安装在设备底座上，确认地脚螺栓的安装位置,并二次灌浆将预留孔填满。

●∙安装外部管线。

●∙按滤料级配划线，装填滤料,滤料表面应平整,约高于装填高度。

河南心连心化工有限公司细砂过滤器使用说明书2007年10月编制吉林飞特电站设备制造有限责任公司概述细砂过滤器（机械过滤器）为压力式过滤器，采用ABS蘑菇型水帽或用球冠型多孔板配石英砂垫层级配布水，内装若干种规格精制石英砂滤料，阻力小，通量大。

利用过滤器内所装的填料来截留去除水中悬浮微粒和胶体杂质。

1.主要技术特性1.设计压力：0.6MPa；2.试验压力：0.75MPa；3.运行流速：10m/h；最大流速：15m/h;4.反洗强度：≤10L/m2·s；5.设计温度：5-45℃2. 操作规程表：DN1000-DN3200细砂过滤器操作程序表细砂过滤器a原水入口阀 b清水出口阀 c反洗进水阀 d反洗出水阀e正洗排水阀 f进气阀 g排气阀 h放水口3.操作说明：3.1滤床充水：打开排气阀和反洗进水阀，待水充满滤床后，打开反洗出水阀。

3.2反洗：打开进气口阀门，向滤床内送入空气，调节过滤器进、出口阀门的开度，使滤床在反洗过程中总保持满水状态[以排气口总有微量水排出为标志]。

注意：A：反洗流速应控制在4-5米/小时左右，太大会浪费水。

B：滤床在反洗时，入、出口压力应保持在0.05MP左右，否则，压力太大或反洗水流太急，将造成罗茨风机运行电流太大而烧坏其电机。

C：启动罗茨风机时，一定要依照规定顺序进行操作，否则，将损坏电机。

D：在以空压站或空压机为滤床反洗风源的用户，空气入口阀门一定要缓慢开启，使空气压力保持在0.05MP左右，（最大不能超过0.1MP），否则，开启阀门过急或压力过大，将造成滤料乱层，影响以后运行。

3.3排气：关闭进气阀后，先打开排气阀，再缓慢关闭反洗出口法，直到压力表的压力开始上升时为止。

注意：压力上升时，不能超过运行压力。

A：滤床内残留的空气应尽可能排出，否则在过滤时会恶化出水水质。

B：空气入口阀在关闭后一定要严密不漏。

3.4予投运：充水结束后，关闭充水阀门，调节过滤器入、出口阀门的开度，使流速，流量适当（一般为8-12米/小时）。

多介质过滤器通用操作步骤：1、设备制水：（1）正洗（一）开正洗排水阀MV116。

开进水阀MV111。

正洗3分钟或出水浊度小于1NTU时正洗合格。

（2）制水开出水阀MV112。

关正洗排水阀MV116。

开始制水。

系统运行巡检。

2、设备反洗：（1）松滤料检查反洗水箱的液位是否处于高液位,必须满足过滤器反洗水量的要求。

打开反洗排水阀MV114启动反洗泵P102。

开反洗进水阀MV113，反洗5分钟。

（2）排水关反洗进水阀MV113。

关反洗泵P102。

打开正排阀MV116、排气阀MV117。

排水至过滤器液位到达上视镜中部(排水时间10分钟)。

（3）气擦洗关正排阀MV116。

打开进气阀MV115。

气擦洗时间3-5分钟。

（4）水反洗关进气阀MV115、排气阀MV117。

启动反洗泵P102。

开反洗进水阀MV113，反洗10-15分钟。

（5）静置关反洗进水阀MV113。

关反洗泵P102。

静置3分钟。

（6）正洗（二）关反洗排水阀MV114。

开进水阀门MV111，下排阀MV116。

正洗时间30分钟或出水浊度小于1NTU时正洗合格。

设备转入备用状态。

3、设备切换：当一台多介质过滤器运行时间到达反洗的累计运行时间时，过滤器按“设备反洗”的次序进行反洗，反洗结束后进入备用状态，与此同时原备用过滤器投入运行。

运行说明：本装置中多介质过滤器的运行及正、反洗均为自动运行，在试运行时或正式运行后，应按以下内容调整：1、处理量：设计处理流量: 27m3/h，设计流速5.5m/h。

2、连续运行时间：系统的设计运行时间24小时, 随后应对多介质过滤器进行反洗；并应依据季节不同、水质的变化等调整反洗周期，确保出水浊度小于1度。

当多介质过滤器进出压差达0.03 Mpa时, 应反洗。

3、反洗流量：反洗的目的在于使石英砂、无烟煤反向松动, 并将滤层上所截留的截留物冲走，达到清洁滤层的作用, 通常控制反冲洗流速在30 m/s左右,以无烟煤不被冲跑为宜。

多介质过滤器操作使用说明书一、介绍多介质过滤器是一种常用的水处理设备，广泛应用于工业、商业和家庭用途中。

它通过将水通过一系列不同颗粒大小和密度的介质来过滤杂质和颗粒物，从而提供清洁、纯净的水源。

本使用说明书将为用户提供多介质过滤器的操作指南，以确保正确和有效地使用该设备。

二、设备组成多介质过滤器主要由以下几个部分组成：1. 过滤器罐体：通常由耐腐蚀的材料制成，如塑料或不锈钢，保证长期使用。

2. 过滤介质：包括不同大小和种类的滤料，如石英砂、活性炭、磁化水处理球等，用于不同级别的过滤作用。

3. 进、出水口：连接入水和出水管道的接口，确保水流的顺畅和正常过滤。

4. 控制阀：用于调节水流和控制过滤器的运行模式，如进水、排水和反冲洗等。

5. 管路系统：将过滤器与水源和用水设备连接起来，实现水的循环和过滤。

三、操作步骤1. 确定安装位置：选择一个干燥、通风、平整的地面作为多介质过滤器的安装位置，并确保设备可以方便地连接到水源和用水设备。

2. 连接管路系统：根据提供的管路连接图，按照正确的步骤连接入水和出水管道，并与多介质过滤器的进、出水口紧密连接，确保连接不漏水。

3. 控制阀操作：根据需要调节控制阀的位置，通常设置为“过滤”模式，使水可以顺利通过滤料进行过滤。

在切换模式前，请先关闭水源供应，以避免操作不当造成伤害。

4. 检查滤料状态：定期检查过滤介质的状态，确保其未被过度堵塞和污染。

如发现有大量杂质或颗粒物质，可以进行反冲洗操作，以清洁滤料并恢复其过滤效果。

5. 反冲洗操作：当滤料堵塞严重时，可通过反冲洗操作清洁滤料。

具体的反冲洗步骤请参照设备的说明书。

四、注意事项1. 定期保养与维护：多介质过滤器需要定期进行保养和维护，以确保其正常运行。

请按照设备说明书进行保养操作，并在规定的时间内更换滤料。

2. 注意安全使用：在操作过程中，注意避免受伤和电击。

在切断电源或进行维护时，务必先关闭水源供应，以确保安全。

3. 确保水源质量：多介质过滤器能够有效地去除水中的颗粒物和杂质，但不能改变水源的化学性质。

多介质过滤器操作规程
一、概述
多介质过滤器的目的是截留水中的机械杂质和部分有机杂质，从而使水的浊度降到所需的『3度（达到离子交换器用水要求），达到保护后级水处理设备。

二、操作程序
（一）运行
打开［进水阀门］和［出水阀门］,使水自上而下通过滤层。

调节阀门的开启度,控制原进水流量在6m7h o
当设备连续运行时间12-24小时，或滤层水头损失5-7米水柱，应对机械过渡器进行反洗，确保出水浊度小于1-3度。

（一）反洗
打开［反洗排水阀］,同时缓慢开启［反洗进水阀门］,逐渐加大进水流量，使水自下而上通过滤层，使石英砂反向松动，并将滤层上所截留的截留物冲走。

反洗流量在控制在20m7h左右［同时启动2台原水泵进行冲洗］,以不跑滤料为宜。

反洗时间可根据反洗排水浊度而定，一般情况下反洗浊度应小于1-3度，可根据运行情况进行适当调整。

（三）正洗
多介质过滤器反洗结束后，用前级水对过滤器进行正洗操作。

［打开进水阀门］和［正洗排水阀门］,使排水排入下水道。

正洗流量5-6m7h,正洗时间10-20分钟。

三、注意事项
四、过滤器日常运行检查
进入正常生产后，操作人员每小时要定期巡回检查设备现场，把巡检的结果如实记录下来，与运行记录一起给予总结，作为定期维修的资料。

设备要进行定期检查，其目的是为了保证在较长时间内系统安全运行。

本设备是较大型设备，检查作业需要较长时间。

为了缩短定期检查的停车时间，要尽量与其它水处理装置设备的检修同时进行，如发现有异常，及时处理。

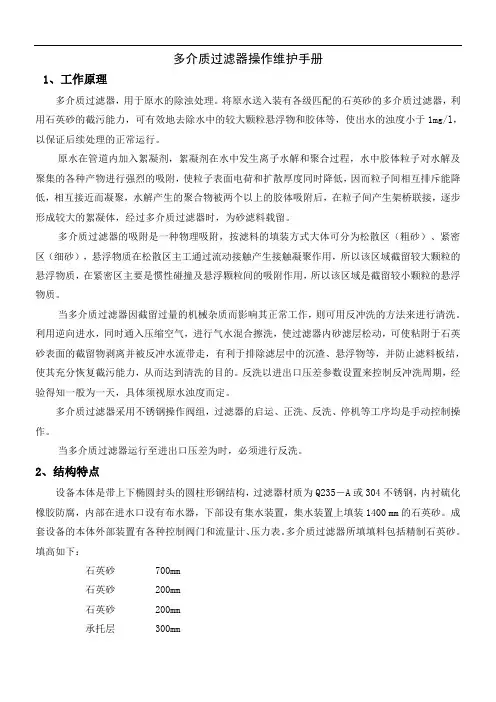

多介质过滤器操作维护手册1、工作原理多介质过滤器，用于原水的除浊处理。

将原水送入装有各级匹配的石英砂的多介质过滤器，利用石英砂的截污能力，可有效地去除水中的较大颗粒悬浮物和胶体等，使出水的浊度小于1mg/l，以保证后续处理的正常运行。

原水在管道内加入絮凝剂，絮凝剂在水中发生离子水解和聚合过程，水中胶体粒子对水解及聚集的各种产物进行强烈的吸附，使粒子表面电荷和扩散厚度同时降低，因而粒子间相互排斥能降低，相互接近而凝聚，水解产生的聚合物被两个以上的胶体吸附后，在粒子间产生架桥联接，逐步形成较大的絮凝体，经过多介质过滤器时，为砂滤料载留。

多介质过滤器的吸附是一种物理吸附，按滤料的填装方式大体可分为松散区（粗砂）、紧密区（细砂），悬浮物质在松散区主工通过流动接触产生接触凝聚作用，所以该区域截留较大颗粒的悬浮物质，在紧密区主要是惯性碰撞及悬浮颗粒间的吸附作用，所以该区域是截留较小颗粒的悬浮物质。

当多介质过滤器因截留过量的机械杂质而影响其正常工作，则可用反冲洗的方法来进行清洗。

利用逆向进水，同时通入压缩空气，进行气水混合擦洗，使过滤器内砂滤层松动，可使粘附于石英砂表面的截留物剥离并被反冲水流带走，有利于排除滤层中的沉渣、悬浮物等，并防止滤料板结，使其充分恢复截污能力，从而达到清洗的目的。

反洗以进出口压差参数设置来控制反冲洗周期，经验得知一般为一天，具体须视原水浊度而定。

多介质过滤器采用不锈钢操作阀组，过滤器的启运、正洗、反洗、停机等工序均是手动控制操作。

当多介质过滤器运行至进出口压差为时，必须进行反洗。

2、结构特点设备本体是带上下椭圆封头的圆柱形钢结构，过滤器材质为Q235―A或304不锈钢，内衬硫化橡胶防腐，内部在进水口设有布水器，下部设有集水装置，集水装置上填装1400 mm的石英砂。

成套设备的本体外部装置有各种控制阀门和流量计、压力表。

多介质过滤器所填填料包括精制石英砂。

填高如下：石英砂 700mm石英砂 200mm石英砂 200mm承托层 300mm3、技术参数工作压力：＜水压试验：进水浊度：＜5mg/L。

东营联合石化有限责任公司污水处理站
多介质过滤器
操作使用和维护说明
一、多介质过滤器清洗说明：
多介质滤器主要是利用不同粒径的砂层及无烟煤滤层，以达到过滤水中颗粒
杂质达到工艺用水的要求。

由于过滤层在运行一段时间后，滤料吸附饱和后吸附作用会变差，从而导致出水水质变差，因此就要进行气洗、正洗及反冲洗工艺，使滤料恢复活性。

二、多介质过滤器清洗操作程序：
多介质过滤器初次运行前应先对多介质过滤器内滤料进行清洗，清洗分反洗和正洗，反洗操作程序：开启反洗排水阀、反洗进水阀，其余阀门均置于关闭状态（如进水管道压力不够时开启进水水泵），清洗时间约3-5分钟，或观察反洗排放口的出水较清为止。

反洗结束后应先关闭水泵、反洗进水阀，再关闭反洗出水阀。

正洗操作程序：开启原水进水阀、正洗排水阀（其余阀门均置于关闭状态）如管道压力不够时开启进水水泵，清洗时间约1-2分钟，使出水透明。

三、多介质过滤器运行操作程序：
开启出水阀门、原水进水阀门及水泵后即可正常工作，运行时反洗排水阀、反洗进水阀、正洗排水阀均置于关闭状态。

注：在清洗及运行前先打开排气阀，待排气阀出水后即关闭。

四、多介质过滤器运行清洗周期：根据原水水质浊度确定，一般8-14小时对滤层清洗一次。

五、多介质过滤器运行程序表
注：√打开；×关闭
六、多介质过滤器接管示意图。
