光功率计基础知识原理(总3页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除光功率基础知识培训培训内容：一：基本常识光功率计发射的是什么光发射的光源为什么用肉眼看不见Led激光，一般波长为1310nm因超出可视光的范围了。
扩展内容，遥控器发射的是什么光是不可见的红外光，但可以用手机的照相机进行观察能看到发的是红色光。
光功率计是用什么器件接收光的，什么作用Led激光接收管，作用是进行光电转换，变成微弱的电流信号。
含意？dB是一个表征相对值的值当计算A的功率相比于B大或小多少个dB时，例如如果A的功率为46dBm，B的功率为40dBm，则可以说，A比B大6dB；含意dBm是一个表示功率绝对值的单位，计算公式为：10lg功率值/1mW。
例如：如果发射功率为1mW，按dBm单位进行折算后的值应为：10 lg1mW/1mW = 0dBm；光功率计为什么用dBm做为读数单位答：就是把一个很大（后面跟一长串0的）或者很小（前面有一长串0的）的数比较简短地表示出来。
如：X=000 （共15个0)10lgX=150dBX=10lgX=-150 dB功率怎样换算成dBmdBm=log10(n mW)示例：1mW=0dBm.二：光功率计校准方式一般采用对方法进行检准，找一个高精度的功率计做为标准，进行对比数值，记录下误差值。
（公司暂无此能力、设备、资质）三：原理图讲解工作原理Led激光发光管发射稳定激光 -> 光电接收管 -> 到电阻网络进行电流电压转换，并且进行电压放大 ->模数转换 ->CPU进行数据处理 ->显示出数数据。
ON/OFF 为关闭或接通电源入/Select 按键一次则显示另一个设置波长,设置波长可往复顺序循环。
W/dBm 主机开机后以dBm为单位显示,按键后在W和dBm 之间转换。
Ref 按Ref键,将测量值转换成相对差值以dB为单位显示。
...光功率计的使用要和光源配合使用，要想知道光源发出的光是多少个DB,就用一条尾纤的A端光源B端连接光功率计计，显示在光功率计的数值，就是光源发出的光是多少个DB，一般光源发出的光是7个DB左右。
值得注意的是光源和光功率计要选择同样的波长测试，例如：光源选择的是1310nm,光功率计要选择同样的。
但若要光缆发生故障时，因设备还在发光，一般不要用OTDR测试，需要注意设备与OTDR发出的同样的光，有可能把设备或者OTDR毁坏，要用光功率计测试，OTDR一般测试备用纤芯，因为主要还要看在用纤芯的好坏，就需要先把一条尾纤连接光功率计与在用纤芯，看是否能受到光，收到光是多少个DB。
一般基站小于36DB或者更小，就达到最大值了，若是一般的直放站就要10个DB左右。
若是监控、光纤上网等一般需要数据的，还要更小，因为怕丢数据。
如果购买光源光功率计的话，建议购买3M的。
光功率计使用说明书一、概述本仪器测量精度高，稳定可靠。
是一种智能化的、高性能的通用光功率计。
采用了精确的软件校准技术，可测量不同波长的光功率，具有好的性价比。
是光电器件、光无源器件、光纤、光缆、光纤通信设备的测量，以及光纤通信系统工程建設和维护的必备测量工具。
二．技术条件2．1 性能指标a．光波长围： 850 ～1550 nmb．光功率测量围：－70 ～＋10 dBmc．显示分辨率： 0.01 dBd．准确度： ±5％（－70 ～＋3 dBm ）非线性：≤ 4％（－70 ～＋3 dBm ）e．环境条件：工作温度 0 ～55℃工作湿度≤ 85％f．电源： AC 220伏／50Hz ±10％2．基本功能a．显示方式：线性（mw/μw/ nw），对数（dBm）、相对測量（dB）;b．自动功能：自动量程，自动调零，量程保持，平均处理，相对测量处理, 波长校准;三．原理光功率计由五部分组成, 即光探測器、程控放大器和程控滤波器、A/D转换器、微处理器以及控制面板与数码显示器。

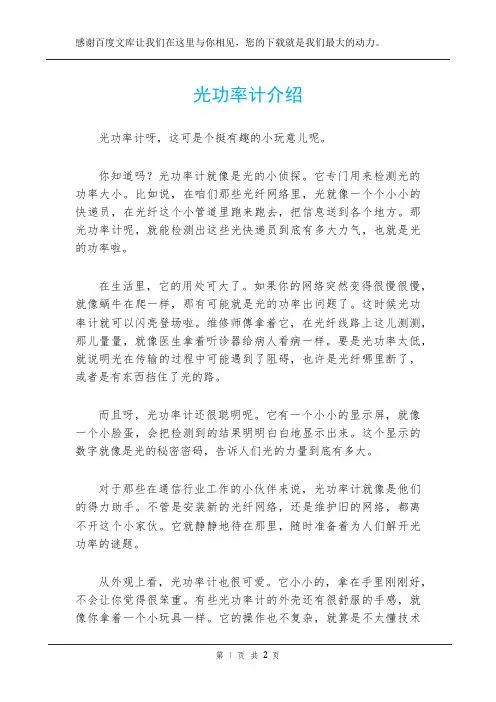

光功率计介绍
光功率计呀，这可是个挺有趣的小玩意儿呢。
你知道吗？光功率计就像是光的小侦探。
它专门用来检测光的功率大小。
比如说，在咱们那些光纤网络里，光就像一个个小小的快递员，在光纤这个小管道里跑来跑去，把信息送到各个地方。
那光功率计呢，就能检测出这些光快递员到底有多大力气，也就是光的功率啦。
在生活里，它的用处可大了。
如果你的网络突然变得很慢很慢，就像蜗牛在爬一样，那有可能就是光的功率出问题了。
这时候光功率计就可以闪亮登场啦。
维修师傅拿着它，在光纤线路上这儿测测，那儿量量，就像医生拿着听诊器给病人看病一样。
要是光功率太低，就说明光在传输的过程中可能遇到了阻碍，也许是光纤哪里断了，或者是有东西挡住了光的路。
而且呀，光功率计还很聪明呢。
它有一个小小的显示屏，就像一个小脸蛋，会把检测到的结果明明白白地显示出来。
这个显示的数字就像是光的秘密密码，告诉人们光的力量到底有多大。
对于那些在通信行业工作的小伙伴来说，光功率计就像是他们的得力助手。
不管是安装新的光纤网络，还是维护旧的网络，都离不开这个小家伙。
它就静静地待在那里，随时准备着为人们解开光功率的谜题。
从外观上看，光功率计也很可爱。
它小小的，拿在手里刚刚好，不会让你觉得很笨重。
有些光功率计的外壳还有很舒服的手感，就像你拿着一个小玩具一样。
它的操作也不复杂，就算是不太懂技术
的人，稍微学一学，也能很快上手，就像玩一个简单的小游戏一样轻松。
这就是光功率计啦，一个充满魅力的小设备。
光源、光功率计的使用方法使用光源和光功率计介绍：本文档旨在提供关于光源和光功率计的使用方法的详细指南。
它将涵盖光源和光功率计的基本概念、操作步骤以及常见问题的解决方法。
1、光源的概念和类型光源是一个产生光辐射的设备。
在光学实验和测试领域中，光源通常用于提供稳定的光信号。
1.1 激光光源激光光源是一种高度聚焦的单色光源。
它通过刺激介质的原子或分子来产生相干光。
1.2 白光源白光源是一种发射多个波长的光源，可以模拟自然光。
2、光功率计的概念和类型光功率计是一种用于测量光信号强度的仪器。
它通常用于光源的品质评估和光通信系统的性能测试。
2.1 多通道功率计多通道功率计可以同时测量多个光信号的功率。
2.2 分布式光纤传感功率计分布式光纤传感功率计可以通过测量光纤中的光功率来实时监测光纤传输系统的性能。
3、光源的使用步骤在使用光源之前，请确保遵循以下步骤：3.1 连接电源将光源的电源线连接到电源插座，并确保电源线连接牢固。
3.2 设置工作模式根据实际需求，选择合适的光源工作模式，包括激光模式、连续模式和脉冲模式。
3.3 调整输出功率可以使用调节旋钮或面板上的按钮来调整光源的输出功率。
4、光功率计的使用步骤在使用光功率计之前，请遵循以下步骤：4.1 连接光源和光功率计将光源的输出端连接到光功率计的输入端。
确保连接牢固且正确。
4.2 开启光功率计按下光功率计上的电源按钮，开启光功率计。
4.3 测量光功率选择合适的测量范围和单位，并记录或显示测量结果。
5、常见问题解决方法如遇到以下问题，请参考以下解决方法：5.1 光源无法正常启动- 检查电源连接是否牢固。
- 检查电源是否正常工作。
- 检查光源工作模式是否正确设置。
5.2 光功率计测量结果不准确- 检查光源和光功率计之间的连接是否正确。
- 检查光功率计是否处于正常工作状态。
- 确保光源的输出功率处于合适的范围内。
本文档涉及附件：无本文所涉及的法律名词及注释：1、光纤传感功率计：一种通过测量光纤中的光功率来实时监测光纤传输系统性能的设备。
