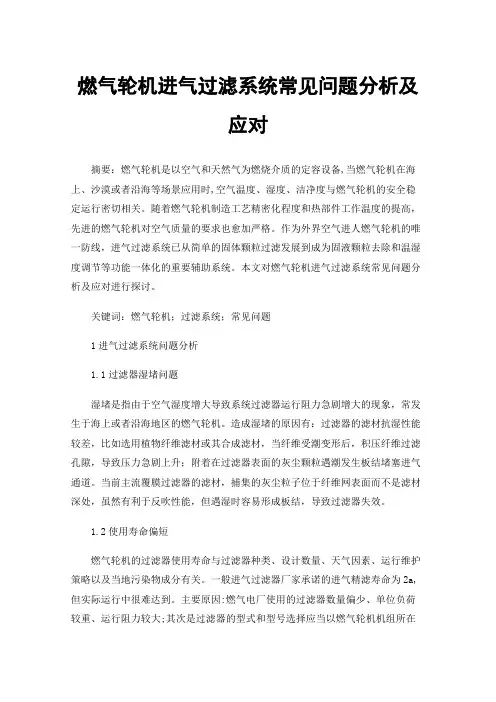

燃气轮机进气过滤系统常见问题分析及应对摘要：燃气轮机是以空气和天然气为燃烧介质的定容设备,当燃气轮机在海上、沙漠或者沿海等场景应用时,空气温度、湿度、洁净度与燃气轮机的安全稳定运行密切相关。

随着燃气轮机制造工艺精密化程度和热部件工作温度的提高，先进的燃气轮机对空气质量的要求也愈加严格。

作为外界空气进人燃气轮机的唯一防线，进气过滤系统已从简单的固体颗粒过滤发展到成为固液颗粒去除和温湿度调节等功能一体化的重要辅助系统。

本文对燃气轮机进气过滤系统常见问题分析及应对进行探讨。

关键词：燃气轮机；过滤系统；常见问题1进气过滤系统问题分析1.1过滤器湿堵问题湿堵是指由于空气湿度增大导致系统过滤器运行阻力急剧增大的现象，常发生于海上或者沿海地区的燃气轮机。

造成湿堵的原因有：过滤器的滤材抗湿性能较差，比如选用植物纤维滤材或其合成滤材，当纤维受潮变形后，积压纤维过滤孔隙，导致压力急剧上升；附着在过滤器表面的灰尘颗粒遇潮发生板结堵塞进气通道。

当前主流覆膜过滤器的滤材，捕集的灰尘粒子位于纤维网表面而不是滤材深处，虽然有利于反吹性能，但遇湿时容易形成板结，导致过滤器失效。

1.2使用寿命偏短燃气轮机的过滤器使用寿命与过滤器种类、设计数量、天气因素、运行维护策略以及当地污染物成分有关。

一般进气过滤器厂家承诺的进气精滤寿命为2a,但实际运行中很难达到。

主要原因:燃气电厂使用的过滤器数量偏少、单位负荷较重、运行阻力较大;其次是过滤器的型式和型号选择应当以燃气轮机机组所在地的气候和空气污染物数据分析作为依据，但目前国内燃气电厂均采用厂商统一设计参数的过滤器,没有进行特别优化和改进。

1.3进气阻力异常一般而言，在进气过滤系统整个生命周期内，阻力随运行时间增长呈现正常的上升曲线。

但是，目前许多燃气电厂存在进气过滤系统阻力偏高和长期不变的异常情况。

燃气轮机的压气机功耗占到透平出力的三分之二,进气过滤系统压损的增加会使压气机功耗显著增大，因此进气过滤系统压降对燃气轮机的出力和热耗影响很大。

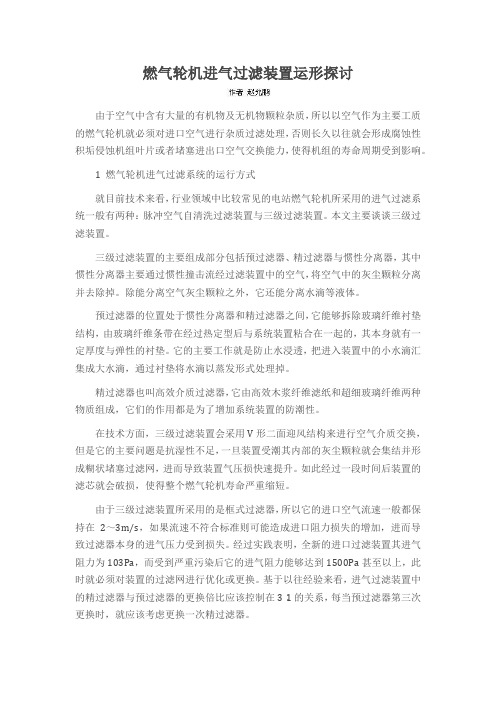

燃气轮机进气过滤装置运形探讨由于空气中含有大量的有机物及无机物颗粒杂质，所以以空气作为主要工质的燃气轮机就必须对进口空气进行杂质过滤处理，否则长久以往就会形成腐蚀性积垢侵蚀机组叶片或者堵塞进出口空气交换能力，使得机组的寿命周期受到影响。

1 燃气轮机进气过滤系统的运行方式就目前技术来看，行业领域中比较常见的电站燃气轮机所采用的进气过滤系统一般有两种：脉冲空气自清洗过滤装置与三级过滤装置。

本文主要谈谈三级过滤装置。

三级过滤装置的主要组成部分包括预过滤器、精过滤器与惯性分离器，其中惯性分离器主要通过惯性撞击流经过滤装置中的空气，将空气中的灰尘颗粒分离并去除掉。

除能分离空气灰尘颗粒之外，它还能分离水滴等液体。

预过滤器的位置处于惯性分离器和精过滤器之间，它能够拆除玻璃纤维衬垫结构，由玻璃纤维条带在经过热定型后与系统装置粘合在一起的，其本身就有一定厚度与弹性的衬垫。

它的主要工作就是防止水浸透，把进入装置中的小水滴汇集成大水滴，通过衬垫将水滴以蒸发形式处理掉。

精过滤器也叫高效介质过滤器，它由高效木浆纤维滤纸和超细玻璃纤维两种物质组成，它们的作用都是为了增加系统装置的防潮性。

在技术方面，三级过滤装置会采用V形二面迎风结构来进行空气介质交换，但是它的主要问题是抗湿性不足，一旦装置受潮其内部的灰尘颗粒就会集结并形成糊状堵塞过滤网，进而导致装置气压损快速提升。

如此经过一段时间后装置的滤芯就会破损，使得整个燃气轮机寿命严重缩短。

由于三级过滤装置所采用的是框式过滤器，所以它的进口空气流速一般都保持在2～3m/s，如果流速不符合标准则可能造成进口阻力损失的增加，进而导致过滤器本身的进气压力受到损失。

经过实践表明，全新的进口过滤装置其进气阻力为103Pa，而受到严重污染后它的进气阻力能够达到1500Pa甚至以上，此时就必须对装置的过滤网进行优化或更换。

基于以往经验来看，进气过滤装置中的精过滤器与预过滤器的更换倍比应该控制在3∶1的关系，每当预过滤器第三次更换时，就应该考虑更换一次精过滤器。

工业燃气轮机进气过滤器正文目录1 工业燃气轮机进气过滤器市场概述1.1 产品定义及统计范围1.2 按照不同产品类型，工业燃气轮机进气过滤器主要可以分为如下几个类别1.2.1 不同产品类型工业燃气轮机进气过滤器增长趋势2016 VS 2021 Vs 20271.2.2 屏障（静态）过滤器1.2.3 自清洁脉冲过滤器1.2.4 其他1.3 从不同应用，工业燃气轮机进气过滤器主要包括如下几个方面1.3.1 石油和天然气1.3.2 发电1.3.3 其他1.4 工业燃气轮机进气过滤器行业背景、发展历史、现状及趋势1.4.1 工业燃气轮机进气过滤器行业目前现状分析1.4.2 工业燃气轮机进气过滤器发展趋势2 全球工业燃气轮机进气过滤器总体规模分析2.1 全球工业燃气轮机进气过滤器供需现状及预测（2016-2027）2.1.1 全球工业燃气轮机进气过滤器产能、产量、产能利用率及发展趋势（2016-2027）2.1.2 全球工业燃气轮机进气过滤器产量、需求量及发展趋势（2016-2027）2.1.3 全球主要地区工业燃气轮机进气过滤器产量及发展趋势（2016-2027）2.2 中国工业燃气轮机进气过滤器供需现状及预测（2016-2027）2.2.1 中国工业燃气轮机进气过滤器产能、产量、产能利用率及发展趋势（2016-2027）2.2.2 中国工业燃气轮机进气过滤器产量、市场需求量及发展趋势（2016-2027）2.3 全球工业燃气轮机进气过滤器销量及销售额2.3.1 全球市场工业燃气轮机进气过滤器销售额（2016-2027）2.3.2 全球市场工业燃气轮机进气过滤器销量（2016-2027）2.3.3 全球市场工业燃气轮机进气过滤器价格趋势（2016-2027）3 全球与中国主要厂商市场份额分析3.1 全球市场主要厂商工业燃气轮机进气过滤器产能市场份额3.2 全球市场主要厂商工业燃气轮机进气过滤器销量（2016-2021）3.2.1 全球市场主要厂商工业燃气轮机进气过滤器销量（2016-2021）3.2.2 全球市场主要厂商工业燃气轮机进气过滤器销售收入（2016-2021）3.2.3 全球市场主要厂商工业燃气轮机进气过滤器销售价格（2016-2021）3.2.4 2020年全球主要生产商工业燃气轮机进气过滤器收入排名3.3 中国市场主要厂商工业燃气轮机进气过滤器销量（2016-2021）3.3.1 中国市场主要厂商工业燃气轮机进气过滤器销量（2016-2021）3.3.2 中国市场主要厂商工业燃气轮机进气过滤器销售收入（2016-2021）3.3.3 中国市场主要厂商工业燃气轮机进气过滤器销售价格（2016-2021）3.3.4 2020年中国主要生产商工业燃气轮机进气过滤器收入排名3.4 全球主要厂商工业燃气轮机进气过滤器产地分布及商业化日期3.5 全球主要厂商工业燃气轮机进气过滤器产品类型列表3.6 工业燃气轮机进气过滤器行业集中度、竞争程度分析3.6.1 工业燃气轮机进气过滤器行业集中度分析：全球Top 5生产商市场份额3.6.2 全球工业燃气轮机进气过滤器第一梯队、第二梯队和第三梯队生产商（品牌）及市场份额4 全球工业燃气轮机进气过滤器主要地区分析4.1 全球主要地区工业燃气轮机进气过滤器市场规模分析：2016 VS 2021 VS 20274.1.1 全球主要地区工业燃气轮机进气过滤器销售收入及市场份额（2016-2021年）4.1.2 全球主要地区工业燃气轮机进气过滤器销售收入预测（2022-2027年）4.2 全球主要地区工业燃气轮机进气过滤器销量分析：2016 VS 2021 VS 20274.2.1 全球主要地区工业燃气轮机进气过滤器销量及市场份额（2016-2021年）4.2.2 全球主要地区工业燃气轮机进气过滤器销量及市场份额预测（2022-2027）4.3 北美市场工业燃气轮机进气过滤器销量、收入及增长率（2016-2027）4.4 欧洲市场工业燃气轮机进气过滤器销量、收入及增长率（2016-2027）4.5 中国市场工业燃气轮机进气过滤器销量、收入及增长率（2016-2027）4.6 日本市场工业燃气轮机进气过滤器销量、收入及增长率（2016-2027）5 全球工业燃气轮机进气过滤器主要生产商分析5.1 Camfil5.1.1 Camfil基本信息、工业燃气轮机进气过滤器生产基地、销售区域、竞争对手及市场地位5.1.2 Camfil工业燃气轮机进气过滤器产品规格、参数及市场应用5.1.3 Camfil工业燃气轮机进气过滤器销量、收入、价格及毛利率（2016-2021）5.1.4 Camfil公司简介及主要业务5.1.5 Camfil企业最新动态5.2 Freudenberg Filtration Technologies5.2.1 Freudenberg Filtration Technologies基本信息、工业燃气轮机进气过滤器生产基地、销售区域、竞争对手及市场地位5.2.2 Freudenberg Filtration Technologies工业燃气轮机进气过滤器产品规格、参数及市场应用5.2.3 Freudenberg Filtration Technologies工业燃气轮机进气过滤器销量、收入、价格及毛利率（2016-2021）5.2.4 Freudenberg Filtration Technologies公司简介及主要业务5.2.5 Freudenberg Filtration Technologies企业最新动态5.3 MANN+HUMMEL5.3.1 MANN+HUMMEL基本信息、工业燃气轮机进气过滤器生产基地、销售区域、竞争对手及市场地位5.3.2 MANN+HUMMEL工业燃气轮机进气过滤器产品规格、参数及市场应用5.3.3 MANN+HUMMEL工业燃气轮机进气过滤器销量、收入、价格及毛利率（2016-2021）5.3.4 MANN+HUMMEL公司简介及主要业务5.3.5 MANN+HUMMEL企业最新动态5.4 Parker Hannifin5.4.1 Parker Hannifin基本信息、工业燃气轮机进气过滤器生产基地、销售区域、竞争对手及市场地位5.4.2 Parker Hannifin工业燃气轮机进气过滤器产品规格、参数及市场应用5.4.3 Parker Hannifin工业燃气轮机进气过滤器销量、收入、价格及毛利率（2016-2021）5.4.4 Parker Hannifin公司简介及主要业务5.4.5 Parker Hannifin企业最新动态5.5 EMW5.5.1 EMW基本信息、工业燃气轮机进气过滤器生产基地、销售区域、竞争对手及市场地位5.5.2 EMW工业燃气轮机进气过滤器产品规格、参数及市场应用5.5.3 EMW工业燃气轮机进气过滤器销量、收入、价格及毛利率（2016-2021）5.5.4 EMW公司简介及主要业务5.5.5 EMW企业最新动态5.6 Nordic Air Filtration (Hengst)5.6.1 Nordic Air Filtration (Hengst)基本信息、工业燃气轮机进气过滤器生产基地、销售区域、竞争对手及市场地位5.6.2 Nordic Air Filtration (Hengst)工业燃气轮机进气过滤器产品规格、参数及市场应用5.6.3 Nordic Air Filtration (Hengst)工业燃气轮机进气过滤器销量、收入、价格及毛利率（2016-2021）5.6.4 Nordic Air Filtration (Hengst)公司简介及主要业务5.6.5 Nordic Air Filtration (Hengst)企业最新动态5.7 Donaldson5.7.1 Donaldson基本信息、工业燃气轮机进气过滤器生产基地、销售区域、竞争对手及市场地位5.7.2 Donaldson工业燃气轮机进气过滤器产品规格、参数及市场应用5.7.3 Donaldson工业燃气轮机进气过滤器销量、收入、价格及毛利率（2016-2021）5.7.4 Donaldson公司简介及主要业务5.7.5 Donaldson企业最新动态5.8 TM Filters (HWI Group)5.8.1 TM Filters (HWI Group)基本信息、工业燃气轮机进气过滤器生产基地、销售区域、竞争对手及市场地位5.8.2 TM Filters (HWI Group)工业燃气轮机进气过滤器产品规格、参数及市场应用5.8.3 TM Filters (HWI Group)工业燃气轮机进气过滤器销量、收入、价格及毛利率（2016-2021）5.8.4 TM Filters (HWI Group)公司简介及主要业务5.8.5 TM Filters (HWI Group)企业最新动态5.9 AAF International (Daikin)5.9.1 AAF International (Daikin)基本信息、工业燃气轮机进气过滤器生产基地、销售区域、竞争对手及市场地位5.9.2 AAF International (Daikin)工业燃气轮机进气过滤器产品规格、参数及市场应用5.9.3 AAF International (Daikin)工业燃气轮机进气过滤器销量、收入、价格及毛利率（2016-2021）5.9.4 AAF International (Daikin)公司简介及主要业务5.9.5 AAF International (Daikin)企业最新动态5.10 FAIST5.10.1 FAIST基本信息、工业燃气轮机进气过滤器生产基地、销售区域、竞争对手及市场地位5.10.2 FAIST工业燃气轮机进气过滤器产品规格、参数及市场应用5.10.3 FAIST工业燃气轮机进气过滤器销量、收入、价格及毛利率（2016-2021）5.10.4 FAIST公司简介及主要业务5.10.5 FAIST企业最新动态5.11 Koch Filter5.11.1 Koch Filter基本信息、工业燃气轮机进气过滤器生产基地、销售区域、竞争对手及市场地位5.11.2 Koch Filter工业燃气轮机进气过滤器产品规格、参数及市场应用5.11.3 Koch Filter工业燃气轮机进气过滤器销量、收入、价格及毛利率（2016-2021）5.11.4 Koch Filter公司简介及主要业务5.11.5 Koch Filter企业最新动态5.12 W. L. Gore & Associates5.12.1 W. L. Gore & Associates基本信息、工业燃气轮机进气过滤器生产基地、销售区域、竞争对手及市场地位5.12.2 W. L. Gore & Associates工业燃气轮机进气过滤器产品规格、参数及市场应用5.12.3 W. L. Gore & Associates工业燃气轮机进气过滤器销量、收入、价格及毛利率（2016-2021）5.12.4 W. L. Gore & Associates公司简介及主要业务5.12.5 W. L. Gore & Associates企业最新动态5.13 Mikropor5.13.1 Mikropor基本信息、工业燃气轮机进气过滤器生产基地、销售区域、竞争对手及市场地位5.13.2 Mikropor工业燃气轮机进气过滤器产品规格、参数及市场应用5.13.3 Mikropor工业燃气轮机进气过滤器销量、收入、价格及毛利率（2016-2021）5.13.4 Mikropor公司简介及主要业务5.13.5 Mikropor企业最新动态5.14 EnviTec5.14.1 EnviTec基本信息、工业燃气轮机进气过滤器生产基地、销售区域、竞争对手及市场地位5.14.2 EnviTec工业燃气轮机进气过滤器产品规格、参数及市场应用5.14.3 EnviTec工业燃气轮机进气过滤器销量、收入、价格及毛利率（2016-2021）5.14.4 EnviTec公司简介及主要业务5.14.5 EnviTec企业最新动态5.15 Artrec Filter5.15.1 Artrec Filter基本信息、工业燃气轮机进气过滤器生产基地、销售区域、竞争对手及市场地位5.15.2 Artrec Filter工业燃气轮机进气过滤器产品规格、参数及市场应用5.15.3 Artrec Filter工业燃气轮机进气过滤器销量、收入、价格及毛利率（2016-2021）5.15.4 Artrec Filter公司简介及主要业务5.15.5 Artrec Filter企业最新动态5.16 Engineered Filtration Systems (EFS)5.16.1 Engineered Filtration Systems (EFS)基本信息、工业燃气轮机进气过滤器生产基地、销售区域、竞争对手及市场地位5.16.2 Engineered Filtration Systems (EFS)工业燃气轮机进气过滤器产品规格、参数及市场应用5.16.3 Engineered Filtration Systems (EFS)工业燃气轮机进气过滤器销量、收入、价格及毛利率（2016-2021）5.16.4 Engineered Filtration Systems (EFS)公司简介及主要业务5.16.5 Engineered Filtration Systems (EFS)企业最新动态5.17 Pleatco Filtration5.17.1 Pleatco Filtration基本信息、工业燃气轮机进气过滤器生产基地、销售区域、竞争对手及市场地位5.17.2 Pleatco Filtration工业燃气轮机进气过滤器产品规格、参数及市场应用5.17.3 Pleatco Filtration工业燃气轮机进气过滤器销量、收入、价格及毛利率（2016-2021）5.17.4 Pleatco Filtration公司简介及主要业务5.17.5 Pleatco Filtration企业最新动态5.18 Air Filters Incorporated5.18.1 Air Filters Incorporated基本信息、工业燃气轮机进气过滤器生产基地、销售区域、竞争对手及市场地位5.18.2 Air Filters Incorporated工业燃气轮机进气过滤器产品规格、参数及市场应用5.18.3 Air Filters Incorporated工业燃气轮机进气过滤器销量、收入、价格及毛利率（2016-2021）5.18.4 Air Filters Incorporated公司简介及主要业务5.18.5 Air Filters Incorporated企业最新动态5.19 Graver Technologies5.19.1 Graver Technologies基本信息、工业燃气轮机进气过滤器生产基地、销售区域、竞争对手及市场地位5.19.2 Graver Technologies工业燃气轮机进气过滤器产品规格、参数及市场应用5.19.3 Graver Technologies工业燃气轮机进气过滤器销量、收入、价格及毛利率（2016-2021）5.19.4 Graver Technologies公司简介及主要业务5.19.5 Graver Technologies企业最新动态5.20 Filtration Group5.20.1 Filtration Group基本信息、工业燃气轮机进气过滤器生产基地、销售区域、竞争对手及市场地位5.20.2 Filtration Group工业燃气轮机进气过滤器产品规格、参数及市场应用5.20.3 Filtration Group工业燃气轮机进气过滤器销量、收入、价格及毛利率（2016-2021）5.20.4 Filtration Group公司简介及主要业务5.20.5 Filtration Group企业最新动态5.21 Genius Filters & Systems5.21.1 Genius Filters & Systems基本信息、工业燃气轮机进气过滤器生产基地、销售区域、竞争对手及市场地位5.21.2 Genius Filters & Systems工业燃气轮机进气过滤器产品规格、参数及市场应用5.21.3 Genius Filters & Systems工业燃气轮机进气过滤器销量、收入、价格及毛利率（2016-2021）5.21.4 Genius Filters & Systems公司简介及主要业务5.21.5 Genius Filters & Systems企业最新动态5.22 FILT AIR (Beth-El Group)5.22.1 FILT AIR (Beth-El Group)基本信息、工业燃气轮机进气过滤器生产基地、销售区域、竞争对手及市场地位5.22.2 FILT AIR (Beth-El Group)工业燃气轮机进气过滤器产品规格、参数及市场应用5.22.3 FILT AIR (Beth-El Group)工业燃气轮机进气过滤器销量、收入、价格及毛利率（2016-2021）5.22.4 FILT AIR (Beth-El Group)公司简介及主要业务5.22.5 FILT AIR (Beth-El Group)企业最新动态5.23 Xinxiang Lifeierte Filter5.23.1 Xinxiang Lifeierte Filter基本信息、工业燃气轮机进气过滤器生产基地、销售区域、竞争对手及市场地位5.23.2 Xinxiang Lifeierte Filter工业燃气轮机进气过滤器产品规格、参数及市场应用5.23.3 Xinxiang Lifeierte Filter工业燃气轮机进气过滤器销量、收入、价格及毛利率（2016-2021）5.23.4 Xinxiang Lifeierte Filter公司简介及主要业务5.23.5 Xinxiang Lifeierte Filter企业最新动态5.24 Hawk Filtration Technology5.24.1 Hawk Filtration Technology基本信息、工业燃气轮机进气过滤器生产基地、销售区域、竞争对手及市场地位5.24.2 Hawk Filtration Technology工业燃气轮机进气过滤器产品规格、参数及市场应用5.24.3 Hawk Filtration Technology工业燃气轮机进气过滤器销量、收入、价格及毛利率（2016-2021）5.24.4 Hawk Filtration Technology公司简介及主要业务5.24.5 Hawk Filtration Technology企业最新动态6 不同产品类型工业燃气轮机进气过滤器分析6.1 全球不同产品类型工业燃气轮机进气过滤器销量（2016-2027）6.1.1 全球不同产品类型工业燃气轮机进气过滤器销量及市场份额（2016-2021）6.1.2 全球不同产品类型工业燃气轮机进气过滤器销量预测（2022-2027）6.2 全球不同产品类型工业燃气轮机进气过滤器收入（2016-2027）6.2.1 全球不同产品类型工业燃气轮机进气过滤器收入及市场份额（2016-2021）6.2.2 全球不同产品类型工业燃气轮机进气过滤器收入预测（2022-2027）6.3 全球不同产品类型工业燃气轮机进气过滤器价格走势（2016-2027）7 不同应用工业燃气轮机进气过滤器分析7.1 全球不同应用工业燃气轮机进气过滤器销量（2016-2027）7.1.1 全球不同应用工业燃气轮机进气过滤器销量及市场份额（2016-2021）7.1.2 全球不同应用工业燃气轮机进气过滤器销量预测（2022-2027）7.2 全球不同应用工业燃气轮机进气过滤器收入（2016-2027）7.2.1 全球不同应用工业燃气轮机进气过滤器收入及市场份额（2016-2021）7.2.2 全球不同应用工业燃气轮机进气过滤器收入预测（2022-2027）7.3 全球不同应用工业燃气轮机进气过滤器价格走势（2016-2027）8 上游原料及下游市场分析8.1 工业燃气轮机进气过滤器产业链分析8.2 工业燃气轮机进气过滤器产业上游供应分析8.2.1 上游原料供给状况8.2.2 原料供应商及联系方式8.3 工业燃气轮机进气过滤器下游典型客户8.4 工业燃气轮机进气过滤器销售渠道分析及建议9 行业发展机遇和风险分析9.1 工业燃气轮机进气过滤器行业发展机遇及主要驱动因素9.2 工业燃气轮机进气过滤器行业发展面临的风险9.3 工业燃气轮机进气过滤器行业政策分析9.4 工业燃气轮机进气过滤器中国企业SWOT分析10 研究成果及结论。

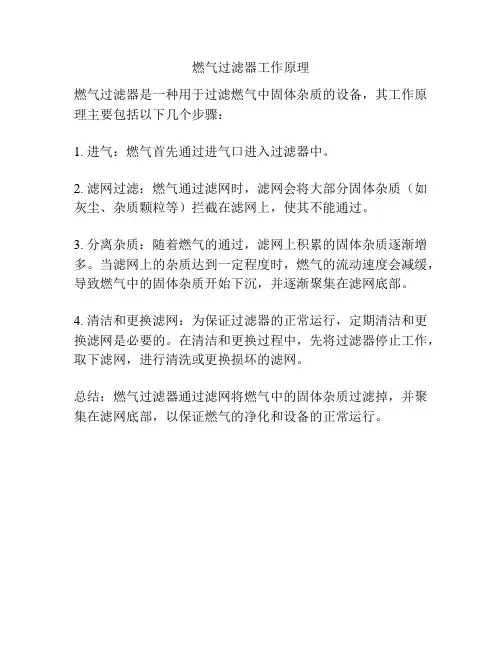

燃气过滤器工作原理
燃气过滤器是一种用于过滤燃气中固体杂质的设备，其工作原理主要包括以下几个步骤：
1. 进气：燃气首先通过进气口进入过滤器中。

2. 滤网过滤：燃气通过滤网时，滤网会将大部分固体杂质（如灰尘、杂质颗粒等）拦截在滤网上，使其不能通过。

3. 分离杂质：随着燃气的通过，滤网上积累的固体杂质逐渐增多。

当滤网上的杂质达到一定程度时，燃气的流动速度会减缓，导致燃气中的固体杂质开始下沉，并逐渐聚集在滤网底部。

4. 清洁和更换滤网：为保证过滤器的正常运行，定期清洁和更换滤网是必要的。

在清洁和更换过程中，先将过滤器停止工作，取下滤网，进行清洗或更换损坏的滤网。

总结：燃气过滤器通过滤网将燃气中的固体杂质过滤掉，并聚集在滤网底部，以保证燃气的净化和设备的正常运行。

燃气轮机进气过滤系统健康状态监测方法摘要：燃气轮机进气过滤器是保证压缩机压气机安全、可靠、经济运行的重要保证。

然而，目前缺乏有效的手段来监测过滤器的健康状况。

为了解决这一问题，结合国内内燃机机组多为部分负荷运行的实际情况，提出了将标准工况下的压降损失与过滤器过滤效率在线监测相结合的方法来评估过滤器的健康状态。

太阳宫某燃机电厂的应用证明，该方法能够识别过滤器堵塞和局部泄漏故障。

关键词:进气过滤器；压降损失；状态监控；过滤效率1导言燃气轮机进气过滤器是保证燃气轮机进气质量和压缩机压气机洁净度的重要系统。

也是燃气轮机安全、可靠、经济运行的重要保证，是有效保护压缩机压气机的唯一手段[1]。

如果进气过滤器过滤效果不佳或选择不当，会导致压缩机压气机结垢、磨损、腐蚀、疲劳和异物撞击等故障模式，压缩机压气机性能严重下降，导致输出功率损失2%~20% [2]。

随着运行时间的增加，大量颗粒沉积在过滤器表面，造成过滤器堵塞或泄漏，从而影响过滤效率和压降损失。

电厂运行人员一般通过压降损失指标来评价过滤器的健康状况。

然而，目前的评价方法主要存在以下两个问题:(1)对于国内的燃气轮机发电机组，大部分都是在部分负荷下运行。

运行参数和环境变量都会影响过滤器的压降损失，因此仅用压降损失作为指标是不科学的，需要将SIS系统的实测压降损失换算成标准运行工况进行分析。

(2)目前对于过滤器的状态，我们通常只关注过滤器的堵塞，即压降损失的增加和压降损失的阈值。

但由于腐蚀等现象的存在，过滤清器也会出现局部泄漏等问题，影响进气质量和性能参数。

所以也要注意过滤器的这种故障状态。

针对存在的问题，基于机组的运行数据，分析了过滤器的健康状态，并在此基础上提出了一种监测燃气轮机进气过滤器系统状态的方法。

燃气轮机进气过滤系统状态监测的研究现状对于燃气轮机发电机组，发电机组的健康监测通常集中在气路系统通流部分，各大厂商和相关研究人员对压缩机压气机、燃烧室和涡轮的状态监测做了大量的研究工作。

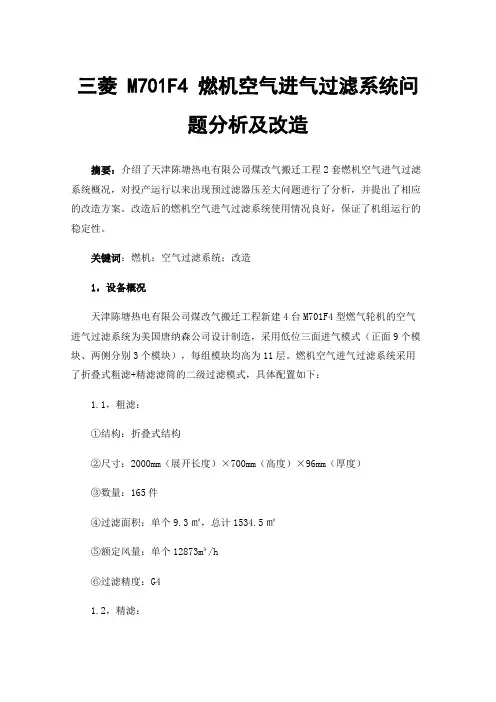

三菱 M701F4 燃机空气进气过滤系统问题分析及改造摘要：介绍了天津陈塘热电有限公司煤改气搬迁工程2套燃机空气进气过滤系统概况，对投产运行以来出现预过滤器压差大问题进行了分析，并提出了相应的改造方案。

改造后的燃机空气进气过滤系统使用情况良好，保证了机组运行的稳定性。

关键词：燃机；空气过滤系统；改造1，设备概况天津陈塘热电有限公司煤改气搬迁工程新建4台M701F4型燃气轮机的空气进气过滤系统为美国唐纳森公司设计制造，采用低位三面进气模式（正面9个模块、两侧分别3个模块），每组模块均高为11层。

燃机空气进气过滤系统采用了折叠式粗滤+精滤滤筒的二级过滤模式，具体配置如下：1.1，粗滤：①结构：折叠式结构②尺寸：2000mm（展开长度）×700mm（高度）×96mm（厚度）③数量：165件④过滤面积：单个9.3㎡，总计1534.5㎡⑤额定风量：单个12873m³/h⑥过滤精度：G41.2，精滤：①结构：圆柱形和圆锥形②尺寸：圆柱形324mm（外径）×213mm（内径）×660mm（高度）圆锥形408mm（外径）×292mm（内径）×660mm（高度）③数量：900对（圆柱形900件，圆锥形900件）④额定风量：每只1180m³/h⑤过滤精度：F92，环境概况燃机配套的空气进气系统是由国外公司提供，设计时主要考虑国外的使用环境，基本上没有针对国内使用环境的开发，根据国内的实际情况，滤芯的使用寿命一般为3-5个月，极端的不到1个月。

原因很简单，国内大气环境的污染物浓度是欧美的几十倍，甚至上百倍，遇到沙尘暴和雾霾天气就更差了。

目前中国大气含尘量约150~200ug/m³，欧美国家约为15ug/m³，因此北方地区燃气电厂都对燃机进气预过滤系统进行了优化改造。

经查阅京津地区2014年10月、11月、12月及2015年1月、2月、3月天气情况，统计如下（数据采自中华人民共和国环境保护部数据中心）：注：PM2.5值0~50μg/㎥优，51~100μg/㎥良，101~150μg/㎥轻度污染，151~200μg/㎥中度污染，201~300μg/㎥重度污染，>300μg/㎥严重污染。

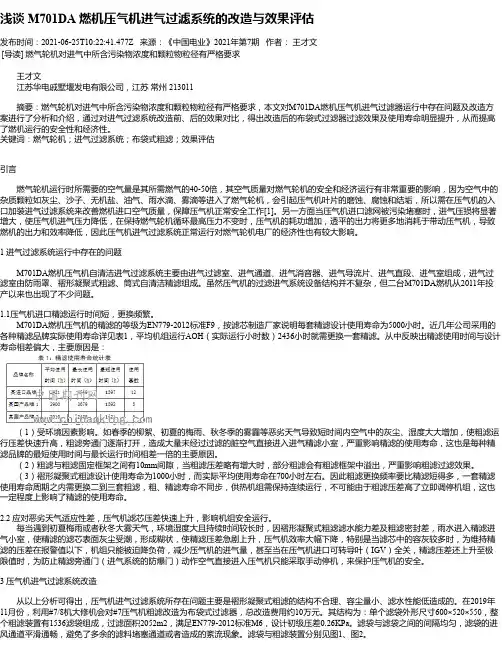

浅谈 M701DA 燃机压气机进气过滤系统的改造与效果评估发布时间：2021-06-25T10:22:41.477Z 来源：《中国电业》2021年第7期作者：王才文[导读] 燃气轮机对进气中所含污染物浓度和颗粒物粒径有严格要求王才文江苏华电戚墅堰发电有限公司，江苏常州 213011摘要：燃气轮机对进气中所含污染物浓度和颗粒物粒径有严格要求，本文对M701DA燃机压气机进气过滤器运行中存在问题及改造方案进行了分析和介绍，通过对进气过滤系统改造前、后的效果对比，得出改造后的布袋式过滤器过滤效果及使用寿命明显提升，从而提高了燃机运行的安全性和经济性。

关键词：燃气轮机；进气过滤系统；布袋式粗滤；效果评估引言燃气轮机运行时所需要的空气量是其所需燃气的40-50倍，其空气质量对燃气轮机的安全和经济运行有非常重要的影响，因为空气中的杂质颗粒如灰尘、沙子、无机盐、油气、雨水滴、雾滴等进入了燃气轮机，会引起压气机叶片的磨蚀、腐蚀和结垢，所以需在压气机的入口加装进气过滤系统来改善燃机进口空气质量，保障压气机正常安全工作[1]。

另一方面当压气机进口滤网被污染堵塞时，进气压损将显著增大，使压气机进气压力降低，在保持燃气轮机循环最高压力不变时，压气机的耗功增加，透平的出力将更多地消耗于带动压气机，导致燃机的出力和效率降低，因此压气机进气过滤系统正常运行对燃气轮机电厂的经济性也有较大影响。

1 进气过滤系统运行中存在的问题M701DA燃机压气机自清洁进气过滤系统主要由进气过滤室、进气通道、进气消音器、进气导流片、进气直段、进气室组成，进气过滤室由防雨罩、褶形凝聚式粗滤、筒式自清洁精滤组成。

虽然压气机的过滤进气系统设备结构并不复杂，但二台M701DA燃机从2011年投产以来也出现了不少问题。

1.1压气机进口精滤运行时间短，更换频繁。

M701DA燃机压气机的精滤的等级为EN779-2012标准F9，按滤芯制造厂家说明每套精滤设计使用寿命为5000小时。

浅谈燃机发电厂进气滤滤芯堵塞问题胡新春（中国华电集团湖北华电电力工程有限公司）1前言湖北华电武昌热电有限公司成套引进了GE公司生产的PG9171E燃气-蒸汽联合循环发电机组，整套机组于2010年4月9日正式移交生产，主要担负着供热及电网调峰的作用。

燃气轮机发电机组具有系统简单、起停快、环境污染小、建设周期短、变负荷能力强等诸多优点。

燃气轮机的性能和运行可靠性，与进入机组的空气质量和空气湿度有密切的关系，目前进气滤滤芯材质是采用的高效木桨纤维滤纸，当滤芯中的灰尘较多空气湿度较大时，空气中的灰尘和水分凝结，致使滤芯堵塞（因湖北华电武昌热电有限公司地理位置比较特殊，厂址在武昌江边上，空气湿度相当大；且江边种有很多杨柳，一到开春季节，柳絮漫天飞，在机组运行过程中，柳絮吸附到滤芯上，投反吹系统无法清除柳絮，这就加重了武昌公司滤芯堵塞的严重程度）；当机组在升负荷的过程中，要求进气量增大，来混合天燃气进行掺配燃烧，但此时的进气滤由于滤芯堵塞，已无法进入更多的空气，致使进气滤室差压过高，导致燃机保护动作跳机。

因此为了保证机组高效率地可靠运行，必须配置良好的进气系统，一个好的进气系统，应能在各种温度，湿度和污染的环境中，改善进入机组的空气质量，确保机组高效率可靠地运行。

2事件经过2012年2月5日凌晨，天气大雾。

1：08按调度计划机组调峰低负荷50MW运行，#1机负荷27MW。

7：08，接中调令将#1机组负荷带满。

升负荷过程中，7：15，#1机负荷122MW，MARKVI96CS-3为140mm水柱。

集控室照明一闪，厂用电通过快切装置自动正常切换至启备变供电，集控室外#1机方向发出异响，燃机保护动作解列熄火。

当值长命令各岗位值班员立即检查机组状态，#2机正常快速停机。

7：19，#2机解列，7：29，#1机投入连续盘车，7：56，#2机投入连续盘车。

经生产技术部就地检查分析，因实时大雾状况，压气机进气滤压差就地报警有2个压力开关，其中一个动作，与当前一直持续的变送器压差高报警同时动作，导致#1机遮断。

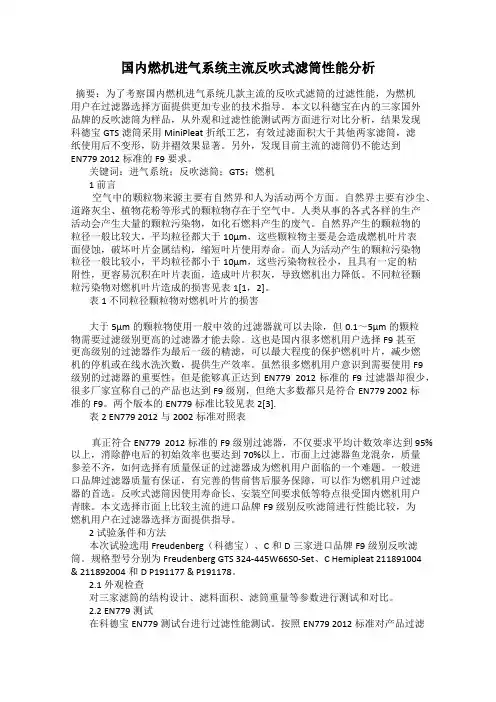

国内燃机进气系统主流反吹式滤筒性能分析摘要：为了考察国内燃机进气系统几款主流的反吹式滤筒的过滤性能，为燃机用户在过滤器选择方面提供更加专业的技术指导。

本文以科德宝在内的三家国外品牌的反吹滤筒为样品，从外观和过滤性能测试两方面进行对比分析，结果发现科德宝GTS滤筒采用MiniPleat折纸工艺，有效过滤面积大于其他两家滤筒，滤纸使用后不变形，防并褶效果显著。

另外，发现目前主流的滤筒仍不能达到EN779 2012标准的F9要求。

关键词：进气系统；反吹滤筒；GTS；燃机1 前言空气中的颗粒物来源主要有自然界和人为活动两个方面。

自然界主要有沙尘、道路灰尘、植物花粉等形式的颗粒物存在于空气中。

人类从事的各式各样的生产活动会产生大量的颗粒污染物，如化石燃料产生的废气。

自然界产生的颗粒物的粒径一般比较大，平均粒径都大于10μm，这些颗粒物主要是会造成燃机叶片表面侵蚀，破坏叶片金属结构，缩短叶片使用寿命。

而人为活动产生的颗粒污染物粒径一般比较小，平均粒径都小于10μm，这些污染物粒径小，且具有一定的粘附性，更容易沉积在叶片表面，造成叶片积灰，导致燃机出力降低。

不同粒径颗粒污染物对燃机叶片造成的损害见表1[1，2]。

表1 不同粒径颗粒物对燃机叶片的损害大于5μm的颗粒物使用一般中效的过滤器就可以去除，但0.1～5μm的颗粒物需要过滤级别更高的过滤器才能去除。

这也是国内很多燃机用户选择F9甚至更高级别的过滤器作为最后一级的精滤，可以最大程度的保护燃机叶片，减少燃机的停机或在线水洗次数，提供生产效率。

虽然很多燃机用户意识到需要使用F9级别的过滤器的重要性，但是能够真正达到EN779 2012标准的F9过滤器却很少，很多厂家宣称自己的产品也达到F9级别，但绝大多数都只是符合EN779 2002标准的F9。

两个版本的EN779标准比较见表2[3].表2 EN779 2012与2002标准对照表真正符合EN779 2012标准的F9级别过滤器，不仅要求平均计数效率达到95%以上，消除静电后的初始效率也要达到70%以上。
