民用住宅建筑防雷设计浅谈

住宅楼防雷与接地设计住宅楼防雷与接地设计是建筑工程中非常重要的一环。

随着科技的进步和建筑结构的不断更新，对住宅楼的防雷与接地设计提出了更高的要求。

本文将重点讨论住宅楼防雷与接地设计的原理、方法和注意事项。

一、防雷原理住宅楼防雷的主要目的是保护建筑和住户免受雷击的危害。

防雷原理是通过合理设计导电路径，将雷电的能量引导到地下，有效地消除雷击的危险。

二、防雷方法1. 雷电装置安装雷电装置是住宅楼防雷的基础措施之一。

雷电装置主要包括避雷针和避雷网。

避雷针安装在住宅楼的高处，起到抓取雷电的作用，而避雷网则用于分散雷电能量，减轻雷电对建筑物的冲击。

2. 接闪器和接地装置接闪器是防止雷电进入建筑物内部的重要设备。

它通过引导雷电进入接闪器的导体，将其安全释放到地下。

接闪器与避雷针相互配合，能够有效保护建筑物不受雷击。

接地装置是将建筑物与地面形成导电通路的设备，起到引流和保护的作用。

接地装置要求地电阻低、可靠，能够将雷电能量快速地导入地下。

3. 防雷接地网防雷接地网是住宅楼防雷系统中重要的组成部分。

它由接地体、横向导线和垂直引下线组成。

接地体埋设在地下，起到导电和耐雷电冲击的作用。

横向导线连接建筑物各个部位的接地体，形成导电通路。

垂直引下线负责将雷电引导入接地体。

三、设计注意事项1. 合理选择防雷装置根据住宅楼的高度和周围环境条件，选择适合的防雷装置。

不同的建筑高度和环境对防雷装置的要求不同，必须根据具体情况进行选择。

2. 合理布置防雷接地网防雷接地网的布置直接关系到住宅楼的防雷效果。

应合理布置接地体，确保接地电阻符合相关标准，并与建筑物的金属结构良好连接。

3. 定期检测与维护完成防雷接地系统的建设后，应定期进行检测和维护。

定期检测可以及时发现潜在问题，并采取相应的处理措施，确保住宅楼的防雷系统始终处于良好的工作状态。

综上所述，住宅楼防雷与接地设计是确保建筑和住户安全的重要措施。

通过合理的防雷原理、选择适当的防雷装置和合理布置防雷接地网，可以有效减少雷击的危害，保护住宅楼的安全。

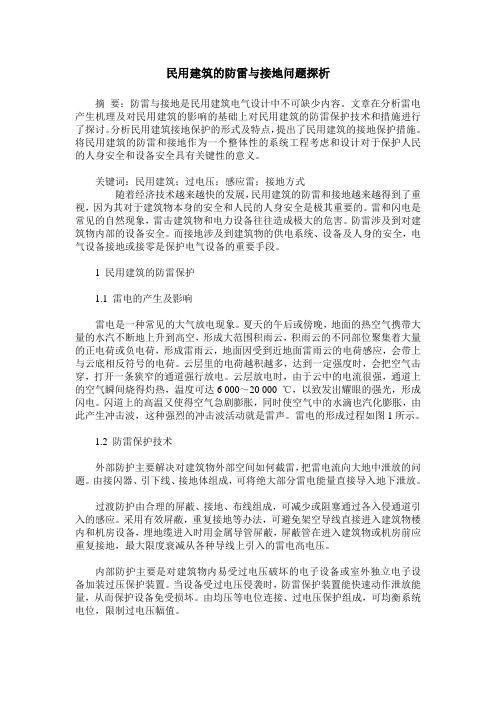

民用建筑的防雷与接地问题探析摘要：防雷与接地是民用建筑电气设计中不可缺少内容。

文章在分析雷电产生机理及对民用建筑的影响的基础上对民用建筑的防雷保护技术和措施进行了探讨。

分析民用建筑接地保护的形式及特点，提出了民用建筑的接地保护措施。

将民用建筑的防雷和接地作为一个整体性的系统工程考虑和设计对于保护人民的人身安全和设备安全具有关键性的意义。

关键词：民用建筑；过电压；感应雷；接地方式随着经济技术越来越快的发展，民用建筑的防雷和接地越来越得到了重视，因为其对于建筑物本身的安全和人民的人身安全是极其重要的。

雷和闪电是常见的自然现象，雷击建筑物和电力设备往往造成极大的危害。

防雷涉及到对建筑物内部的设备安全。

而接地涉及到建筑物的供电系统、设备及人身的安全，电气设备接地或接零是保护电气设备的重要手段。

1 民用建筑的防雷保护1.1 雷电的产生及影响雷电是一种常见的大气放电现象。

夏天的午后或傍晚，地面的热空气携带大量的水汽不断地上升到高空，形成大范围积雨云，积雨云的不同部位聚集着大量的正电荷或负电荷，形成雷雨云，地面因受到近地面雷雨云的电荷感应，会带上与云底相反符号的电荷。

云层里的电荷越积越多，达到一定强度时，会把空气击穿，打开一条狭窄的通道强行放电。

云层放电时，由于云中的电流很强，通道上的空气瞬间烧得灼热，温度可达6 000～20 000 ℃，以致发出耀眼的强光，形成闪电。

闪道上的高温又使得空气急剧膨胀，同时使空气中的水滴也汽化膨胀，由此产生冲击波，这种强烈的冲击波活动就是雷声。

雷电的形成过程如图1所示。

1.2 防雷保护技术外部防护主要解决对建筑物外部空间如何截雷，把雷电流向大地中泄放的问题。

由接闪器、引下线、接地体组成，可将绝大部分雷电能量直接导入地下泄放。

过渡防护由合理的屏蔽、接地、布线组成，可减少或阻塞通过各入侵通道引入的感应。

采用有效屏蔽，重复接地等办法，可避免架空导线直接进入建筑物楼内和机房设备，埋地缆进入时用金属导管屏蔽，屏蔽管在进入建筑物或机房前应重复接地，最大限度衰减从各种导线上引入的雷电高电压。

建筑物的防雷设计与避雷系统防雷设计是建筑物的重要组成部分，通过科学合理的建设与配置，能够有效预防雷击事故，保护建筑物及其内部设备的安全。

本文将从建筑物的防雷设计原则、避雷系统的构成以及常见的防雷措施等方面进行探讨。

一、建筑物的防雷设计原则1. 寻找合适的建筑物位置：在选址方面，要避免选择在高地上或是高于周边地区的地方，同时还要考虑周边建筑物的高度和状况。

2. 使用金属材料进行屋面和外墙覆盖：金属材料具有良好的导电性能，能够将雷电导向地下，有效减少雷击损害。

3. 合理规划建筑物的布局：建筑物一般应呈长方形或正方形，可以减少雷电聚集区的面积。

此外，建筑物的高度、体积应适中，避免成为雷电易损点。

4. 增加建筑物接地装置：良好的接地装置能够将雷电引入地下，减少雷击事故的发生。

通常采用接地电极、导线和接地网等方式。

二、避雷系统的构成1. 避雷针：避雷针是常用的建筑物避雷装置之一，通过将避雷针安装在建筑物顶端，形成一个尖锐物体，能够有效引导闪电击中避雷针，而不是直接击中建筑物。

2. 避雷带：避雷带是一种平行于建筑物屋面的导电带，通常由导体材料制成，能够导电接地，分散雷电的能量，降低雷击的风险。

3. 避雷线：避雷线用于连接避雷针和地下接地装置，起到将雷电引导入地下的作用。

4. 接地系统：接地装置通常由接地电极、导线和接地网组成。

接地电极埋入地下，通过导线与建筑物的导电部分相连，形成一个导电通路，将雷电引到地下。

三、常见的防雷措施1. 安装避雷装置：根据建筑物的高度和用途等因素，合理选择安装避雷针、避雷带等装置，以提高建筑物的避雷能力。

2. 增加接地装置：建筑物的接地装置应布置在建筑物周围，确保接地装置能够有效引导雷击击中区域。

3. 防雷设备的保养与维护：定期检查避雷装置的连接是否稳固，防止松动或脱落，同时注意清理导电部件的污垢，以确保其导电性能。

4. 防雷室的设置：对于一些对雷电非常敏感且不能中断供电的设备，可以在建筑物内增设防雷室，用以保护设备的安全运行。

民用住宅建筑防雷实践探讨【摘要】：针对民用住宅建筑在雷电防护方面的先天不足，提出简单实用的防护方法，使居民在建房时便于操作施工，而且经济适用，起到花小钱，办大事的效果。

【关键词】：民用住宅建筑防雷探讨1、民用住宅建筑防雷现状改革开放以来，我国经济得以腾飞，居民生活发生翻天覆地的变化，城镇民用住宅建筑二、三层小楼比比皆是，笔者从事雷电防御，注意观察各地建筑物的防雷情况，北方和南方相比有一定的差距，比如北方民用住宅建筑物基本没有防雷设施，而南方一带许多有简单的直击雷防护装置。

2、民用住宅建筑防雷等级确定2.1根据我国的现有防雷规范，雷电防护是先确定等级，然后按照防雷等级进行防护。

《建筑物防雷设计规范》（GB50057—2010）第3.0.4条第3款：预计雷击次数N大于或等于0.05次/a,且小于或等于0.25次/a的住宅、办公楼等一般性民用建筑物或一般性工业建筑物，为第三类；2.2预计雷击次数N按照《规范》附录A.0.1：建筑物年预计雷击次数应按下式计算：N=kX以焦作地区普通居民小院为例：一个小院长（L）20米，宽（W）10米，一般主房为10X12米，高度为10---15米（二层或三层起脊瓦房，相当于城市3--5层住宅楼），表1是计算建筑物长（12米）和宽（10米）的情况下，校正系数取一般K=1的情况下，年雷击日数Td、建筑物高度H与预计年雷击次数N三者之间关系表1.建筑物长12米、宽10米、K=1的情况下，Td、H、N之间关系年雷暴日数Td （d/a)建筑物高度（米）年预计雷击次数N（次/a)2010--150.016--0.0223010--150.024--0.0334010--150.032--0.0445010--150.040--0.0556010--150.048--0.0667010--150.056--0.0778010--150.064--0.0889010--150.072--0.099从表1可以看出，高度10米的建筑物在年雷暴日数为60天以上的地区才达到三类防雷标准，高度15米建筑物，在年雷暴日数45天以上才达到三类防雷标准，而全国达到45天以上雷暴日数的省市很少，按照《规范》的防雷标准，达不到三类时可以不采取直接雷击防护措施。

浅谈普通住宅的防雷设计与施工[摘要]随着经济建设的不断发展和自然灾害频繁发生，人们对防雷减灾工作日益重视，本文对民用住宅建筑的防雷设计与施工进行分析。

[关键词]住宅；防雷设计；施工前言雷电，是大自然中带电云层对大地放电的一种自然现象。

雷电对人们生产生活造成的危害主要为三种形式：直击雷、雷电波入侵、雷电电磁脉冲。

每年因为雷电造成的灾害不计其数，特别是随着大量高层建筑的兴建、现代智能化设备普及，雷电造成的经济损失和社会影响越来越严重。

因此，如何预防和消除雷电危害成为我国乃至全人类的重要任务。

雷电防护措施一般为接闪、分流、屏蔽、等电位连接、接地、合理布线等方式。

在设计中，各设计院单位对防雷规范的把握深度及理解深度的不同，造成同一地区防雷设计五花八门。

给施工单位的施工及当地防雷检测监督机构的管理造成很大困难，同时，还可能造成建设方的重复建设及资料浪费。

让防雷设计既符合国家规范，有便于施工管理，是一个很有必要的工作。

根据国家及地区的防雷检测要求，结合本人的工作经验及施工管理中遇到的问题，谈谈普通住宅防雷工程的设计及施工。

1.防雷的设计阶段：1.1勘察阶段：如何让防雷设计具有合理性，防雷勘察是必不可少的内容。

在防雷设计之初，应对施工地点的地形、地质、气象要素、电磁环境、土壤特征等进行测绘、勘察、测试及综合评定。

在此基础上，了解所要进行防雷设计的建筑物的用途、构造、机电设备的分布情况等。

综合上述资料，为工程设计及施工提供合理使用的建议。

1.2设计阶段：防雷设计时首先应根据防雷勘察所得到的报告书、建筑设计、结构设计方案，了解建筑物各机电智能化设备的分布特点，结合国家及地区的现行规范，本着经济、高效、易施工、易管理的角度出发，来进行最后的防雷设计。

在防雷设计中，一般利用采用被动的接受雷电的方法，如：避雷针、避雷网等。

这种避雷设施施工简单、成本较低，在工程中运用较为广泛。

但对于第二类以上的防雷建筑，因其使用场所的特殊性，建议使用主动式避雷器。

施工设计方案高层住宅的防雷安全设计一、引言高层住宅的建设和设计需要考虑到各种安全隐患，其中之一就是雷电的影响。

本文旨在探讨施工设计方案中高层住宅的防雷安全设计，以确保居民的人身和财产安全。

二、雷电及其危害雷电是大气充电过程中所释放出的电磁能量，其强大的能量可引发各种危害，包括但不限于以下几个方面：1. 人身伤害：雷击会造成人体电击伤害，甚至导致死亡。

2. 火灾、爆炸：雷击可能引发火灾、爆炸事故，对建筑物和其内部设施造成损坏。

3. 设备损坏：雷电也会对电气设备和电子设备造成损坏，从而带来巨额经济损失。

三、防雷安全设计原则为了降低建筑物和居民在雷电天气中的风险，施工设计方案需遵循以下几个原则：1. 接闪系统：通过安装接闪装置，将雷电引导到地下，从而保护建筑物及其内部设施不受损害。

2. 接地系统：良好的接地系统可将雷电流引入地下，以减少雷电带来的危害。

3. 屏蔽措施：通过合理的屏蔽设计，减少雷电对建筑物内部设备和电子设备的干扰。

4. 维护与检测：定期检测防雷装置的工作状态，及时修复或更换老化或故障的设备，确保其正常运行。

四、施工设计方案为了满足高层住宅的防雷安全需求，建议在施工设计方案中采取以下措施：1. 建筑物接闪系统：选择合适的接闪装置，将建筑物上部与地下部分连接起来，以便将雷击引导到地下，并确保其导体具备足够的导电截面积。

2. 建筑物接地系统：采用合适的接地材料，将建筑物的金属构件与地下接地材料连接起来，确保雷电通过地下导体迅速传输至地下。

3. 设备保护措施：在屋顶、窗户、天线塔等易受雷击的部位，安装合适的防雷装置，以保护建筑物内部设备免受雷击的影响。

4. 电力系统保护措施：在电力系统中安装合适的避雷器和避雷针，以避免雷电对电力设备和线路的直接损坏。

5. 屏蔽设计：针对住宅内部的电子设备，通过合适的屏蔽措施，减少雷电对其正常工作的干扰。

五、维护与检测为确保防雷系统的有效运行，建议采取以下维护与检测措施：1. 定期检查：定期检查建筑物的防雷装置，检测其工作状态和完整性。

住宅小区防雷及接地设计随着城市化进程的不断加快，住宅小区如雨后春笋般涌现。

在为人们提供舒适居住环境的同时，确保小区的电气安全，特别是防雷及接地设计的合理性和有效性显得尤为重要。

雷电是一种强大的自然现象，具有极高的能量和破坏力，如果住宅小区的防雷及接地系统设计不完善，可能会导致电气设备损坏、火灾甚至人员伤亡等严重后果。

因此，科学合理的防雷及接地设计是保障住宅小区安全的重要措施。

一、雷电的危害及形成原理雷电是伴有闪电和雷鸣的一种雄伟壮观而又有点令人生畏的放电现象。

雷电一般产生于对流发展旺盛的积雨云中，因此常伴有强烈的阵风和暴雨，有时还伴有冰雹和龙卷风。

雷电的危害主要包括直击雷、感应雷和雷电波侵入三种形式。

直击雷是指雷电直接击中建筑物、树木、人体等物体，产生巨大的热效应、机械效应和电效应，造成物体损坏甚至人员伤亡。

感应雷是指雷电在放电过程中，在附近的导体上产生静电感应和电磁感应，从而引起过电压和过电流，损坏电气设备。

雷电波侵入是指雷电沿着架空线路、电缆线路等金属管线侵入建筑物内，造成电气设备损坏和人员伤亡。

雷电的形成原理是由于云层中的水汽在上升过程中遇冷凝结成冰晶和水滴，在云层内部发生强烈的对流和摩擦，使云层带上不同的电荷。

通常情况下，云层上部带正电荷，云层下部带负电荷。

当电荷积累到一定程度时，云层与云层之间、云层与大地之间就会产生强大的电场，当电场强度超过空气的击穿强度时，就会发生放电现象，形成雷电。

二、住宅小区防雷设计的基本原则住宅小区防雷设计应遵循以下基本原则：1、安全性原则防雷设计的首要目标是保障人员生命安全和财产安全，确保在雷电发生时，住宅小区内的居民和电气设备不会受到直接雷击和间接雷击的危害。

2、可靠性原则防雷系统应具有高度的可靠性，能够在长期的运行过程中稳定工作，有效地防止雷电的侵入和损害。

3、经济性原则在满足防雷要求的前提下，应尽量降低防雷系统的建设成本和维护成本，提高系统的性价比。

4、适应性原则防雷设计应考虑住宅小区的地理位置、气候条件、建筑物结构和电气设备分布等因素，使防雷系统能够适应不同的环境和需求。

住宅小区防雷及接地设计住宅小区防雷及接地设计是保障小区居民生活安全的重要环节之一、防雷设计主要是为了保护建筑物免受雷击灾害的影响，而接地设计则是为了有效地将雷电电荷引入地下，防止人身及财产的损害。

下面将详细介绍住宅小区防雷及接地设计的相关内容。

首先，在住宅小区防雷设计中，要充分考虑小区的周边环境和气候条件。

一般来说，北方地区雷电活动较频繁，而南方地区则相对较少。

在北方地区，为了提高建筑物的防雷能力，可以适当增加建筑物的蓄电池装置。

同时，还应根据当地的气象条件，选择合适的防雷装置，如避雷针、避雷带、避雷网等，并将其布置在建筑物的高处，以便吸引和释放雷电。

其次，在住宅小区接地设计中，要确保接地系统的可靠性。

一般来说，小区的接地系统主要由接地网和接地棒组成。

接地网是通过设置导电材料的地下网络，可将雷电电荷引入地下。

而接地棒则是通过将导电材料连接到地下，将电荷有效地分散到地下。

在设计过程中，要确保接地系统的导电材料具有良好的导电性能，并且与周围环境良好地接触，以提高接地系统的效果。

此外，在住宅小区防雷及接地设计中，还应考虑到小区内部的电气设备。

特别是高压电设备，如变压器、电力设备等，应在设计时充分考虑其防雷措施。

一般来说，可以通过设置防雷避雷器、遮挡板等措施，来确保电气设备的防雷能力。

此外，还应加强对电气设备的维护和检修，定期检查设备的接地情况，并及时处理接地故障。

最后，在住宅小区防雷及接地设计中，还应加强对居民的安全教育。

居民应了解住宅小区的防雷设施和接地系统，并掌握必要的防雷知识。

例如，居民应知道雷电来临时要迅速躲进室内，避免在室外活动，同时要避免接触金属物品，如水龙头、电线等。

此外，在雷电来临时，应关闭家中的电器设备，以免因雷击而导致电击事故的发生。

综上所述，住宅小区防雷及接地设计是保障居民生活安全的重要环节。

在设计过程中，要充分考虑周边环境和气候条件，采取合适的防雷装置，同时确保接地系统的可靠性。

浅谈民用建筑防雷接地摘要：目前房地产行业热度虽然有所降，但工程建设规模依然不小，有高层、小高层和别墅。

众所周知，建筑物的防雷非常重要。

为防止或减少雷击建筑物所发生的人身伤亡和电器产品的财产损失，并做到安全可靠、技术先进、经济合理的设计和施工，采取的防雷措施也各不相同。

关键词：雷电种类接地系统防雷一、建筑物的雷电种类及防护措施1.直击雷：一般直接打到人或建筑上的，叫做直击雷（也叫落地雷），它的能量巨大，直接危险也最大。

一次直击雷击，其热效应可在雷击点局部范围内产生高达6000℃～10000℃的高温（太阳表面温度为6000℃），和5000～6000牛顿的强大冲击力。

对于高层、小高层建筑，建筑物越高，越容易被雷击，因此，对于直击雷的防护很重要。

防直击雷的措施主要采用避雷针、避雷带、避雷线、避雷网或金属物件作为接闪器，将雷电流接收下来，并通过做引下线的金属导体导引至埋于大地起散流作用的接地装置再泄散入地。

对于别墅来说，因外立面的效果要求，屋顶的避雷线可以做成暗的，但是这样，防直击雷的效果也会受到影响。

为避免这种状况，可以在屋面高点处设置小型的避雷针，即在暗敷的避雷线上焊接一段镀锌圆钢（Φ12），使之伸出屋面，这样，防雷效果会大大提高。

2.侧击雷：当雷电击中一个物体时，如果人在物体附近，雷电电流容易将人和物体间的空气击穿导通，使人体遭受袭击。

当建筑物超过一定高度（超过30米或9层）时，每隔三层在外墙内敷设一圈￠12的镀锌圆钢做均压环，有组合柱和圈梁时，利用圈梁的钢筋作均压环。

将建筑物30米及以上（或9层及以上）外墙上的栏杆、门窗等较大的金属物与防雷装置相连。

建筑物各种竖向金属管道的顶端和低端也需与防雷装置相连。

同时，建筑物各种竖向金属管道及每三层与均压环连接一次。

均压环应与防雷装置引下线连接。

有些建筑物的外立面是干挂石材等，在建筑物外墙上有一层钢龙骨，容易遭受侧击雷。

因此，这类建筑的龙骨需要有很好的防雷，需要将所有的钢结构都要焊接成一个等电位体，多点与防雷装置可靠连接。
