消火栓与水泵接合器

消防水泵接合器及消火栓安装施工技术交底1. 引言消防水泵接合器及消火栓是消防系统中重要的组成部分，其安装施工技术直接关系到消防系统的正常运行。

本文档旨在对消防水泵接合器及消火栓的安装施工技术进行详细交底，确保施工人员能够正确安装和调试消防水泵接合器及消火栓，保证消防系统的可靠性和稳定性。

2. 消防水泵接合器安装施工技术交底2.1 准备工作在进行消防水泵接合器的安装施工前，需要做好以下准备工作：•检查并核对消防水泵接合器的型号、规格和数量是否与设计要求一致；•确保施工场地清洁整齐，并提供必要的安全防护措施；•检查安装现场的土建、电气和管道工程是否符合相关要求；•准备好所需的工具和材料，包括螺栓、螺母、密封垫片等。

2.2 安装过程在进行消防水泵接合器的安装施工时，需要按照以下步骤进行：1.将消防水泵接合器放置在预先布置好的位置上，并进行固定。

应注意接合器的进出水口应与管道对接口对正，并进行密封处理，防止漏水。

2.进行连接管道的安装。

根据设计要求，选用合适的管道材料进行连接，并进行严密的密封处理。

安装过程中，要保证管道的水平与垂直度符合要求，并且连接处没有松动或裂缝。

3.安装进出口阀门。

根据设计要求，安装好进出口阀门，并进行调试，确保其开启和关闭的正常操作。

4.安装压力表和流量计等附属设备。

根据设计要求，安装并连接好压力表和流量计，确保其可靠性和准确性。

5.进行系统压力测试。

在安装完成后，进行系统压力测试，确保系统的运行正常且无漏水现象。

2.3 安装验收完成消防水泵接合器的安装后，进行安装验收工作。

验收时，应按照设计规范和相关要求进行检查，包括但不限于以下内容：•检查消防水泵接合器、管道和附属设备的安装是否符合设计要求；•检查系统运行是否正常，压力是否稳定，流量是否准确；•检查系统存在的问题并及时修复。

3. 消火栓安装施工技术交底3.1 准备工作在进行消火栓的安装施工前，需要做好以下准备工作：•检查并核对消火栓的型号、规格和数量是否与设计要求一致；•确保施工场地清洁整齐，并提供必要的安全防护措施；•检查安装现场的土建、电气和管道工程是否符合相关要求；•准备好所需的工具和材料，包括螺栓、螺母、密封垫片等。

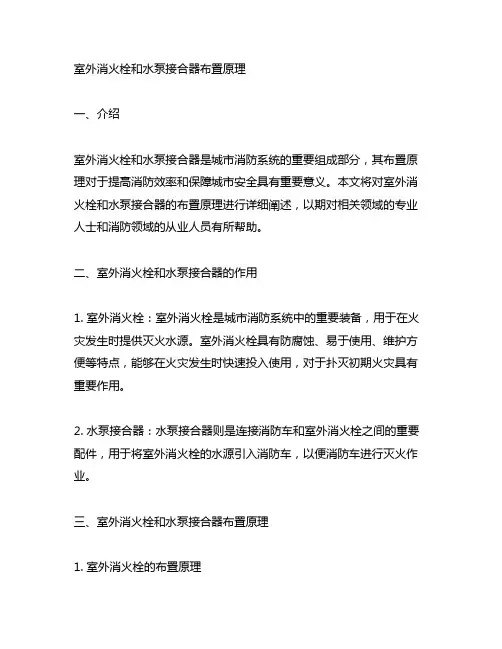

室外消火栓和水泵接合器布置原理一、介绍室外消火栓和水泵接合器是城市消防系统的重要组成部分，其布置原理对于提高消防效率和保障城市安全具有重要意义。

本文将对室外消火栓和水泵接合器的布置原理进行详细阐述，以期对相关领域的专业人士和消防领域的从业人员有所帮助。

二、室外消火栓和水泵接合器的作用1. 室外消火栓：室外消火栓是城市消防系统中的重要装备，用于在火灾发生时提供灭火水源。

室外消火栓具有防腐蚀、易于使用、维护方便等特点，能够在火灾发生时快速投入使用，对于扑灭初期火灾具有重要作用。

2. 水泵接合器：水泵接合器则是连接消防车和室外消火栓之间的重要配件，用于将室外消火栓的水源引入消防车，以便消防车进行灭火作业。

三、室外消火栓和水泵接合器布置原理1. 室外消火栓的布置原理室外消火栓的布置原理主要包括以下几个方面：（1）合理布置：室外消火栓的布置应该遵循最大限度地覆盖火灾发生区域的原则，保证灭火水源的便捷性和高效性。

（2）防腐蚀：室外消火栓的材质应具有防腐蚀性能，以保证设备的稳定性和可靠性。

（3）易使用性：室外消火栓的使用要方便快捷，需要配备相应的操作工具和标识，确保消防人员能够在最短时间内投入使用。

2. 水泵接合器的布置原理水泵接合器的布置原理主要包括以下几个方面：（1）位置合理：水泵接合器的布置位置要考虑方便消防车辆接近和连接的因素，尽可能减少连接管道的长度，提高水源的输送效率。

（2）密封性能：水泵接合器的密封性能要求高，确保水源稳定、不漏水，以保证消防车在灭火作业时能够获得持续的灭火水源。

（3）通畅性：水泵接合器的布置要确保连接通道的畅通，避免管道堵塞或损坏等情况，保证消防车能够迅速接入水源。

四、结语室外消火栓和水泵接合器的合理布置原理对于提高城市消防系统的灭火效率和保障城市安全具有重要意义。

通过本文对室外消火栓和水泵接合器布置原理的详细阐述，希望能够为相关领域的专业人士和消防领域的从业人员提供参考，推动城市消防系统的发展和完善。

消防水泵接合器及室外消火栓安装1）材料质量要求室外消火栓、消防接合器、阀门等产品型号的选用应遵守设计要求。

严格检查消火栓、接合器等各处开关是否灵活、严密、吻合，所配带的附属设备配件是否齐全。

产品要具有生产合格证和消防主管部门的认可证书2）操作工艺消火栓和消防水泵接合器的阀门安装见本标准阀门安装工艺。

消火栓管道的安装分支管安装和干管安装两种形式，要根据现场的实际地理情况选用。

安装形式为“浅装”的消火栓，从干管接出的支管应尽量短。

消火栓短管与给水管道的连接可采用法兰、承插接口形式，一般情况下压力为1.6Mpa的采用法兰连接，压力为1.0Mpa的采用承插连接，订货时要注明连接型式。

（连接工艺见管道安装标准）消火栓设有自动放水装置，当内置出水阀门关闭时自动放空消火栓内留存的积水，以防消火栓冻裂。

消火栓弯管底座或消火栓三通下设支墩，支墩必须托紧弯管或三通底部。

当泄水口位于井室之外时，应在泄水口处做卵石渗水层，卵石粒径为20～30mm，铺设半径不小于500mm，铺设深度自泄水口以上200m至槽底。

铺设卵石时应注意保护泄水装置。

埋入土中的管道防腐按图纸设计要求，法兰接口涂沥青冷底子油及沥青漆各两道，并用沥青麻布或0.2mm厚底塑料薄膜包严。

消防水泵接合器的阀组安装如采暖室外计算温度低于零下15℃的地区，应做保温井口或采取其它保温措施，保温井口的做法详见97S401。

消火栓和水泵消防接合器的水压试验和冲洗参照与管网水压试验和冲洗。

3）质量标准一般规定消防水泵接合器及室外消火栓的安装位置、形式必须符合设计要求。

主控项目系统必须进行水压试验，试验压力为工作压力的1.5倍，但不得小于0.6Mpa。

检验方法：在试验压力下，10min内压力降不大于0.05Mpa，然后降至工作压力进行检查，压力保持不变，不渗不漏。

消防管道在竣工前，必须对管道进行冲洗。

检验方法：观察冲洗出水的浊度。

消防水泵结合器和消火栓的位置标志应明显，栓口的位置应方便操作。

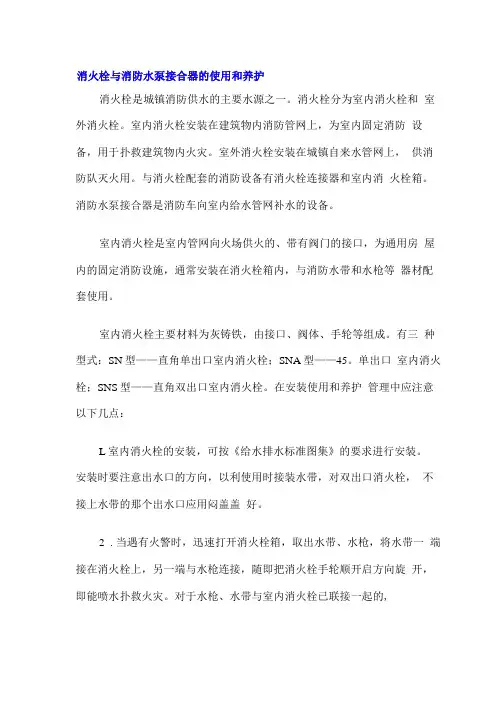

消火栓与消防水泵接合器的使用和养护消火栓是城镇消防供水的主要水源之一。

消火栓分为室内消火栓和室外消火栓。

室内消火栓安装在建筑物内消防管网上，为室内固定消防设备，用于扑救建筑物内火灾。

室外消火栓安装在城镇自来水管网上，供消防队灭火用。

与消火栓配套的消防设备有消火栓连接器和室内消火栓箱。

消防水泵接合器是消防车向室内给水管网补水的设备。

室内消火栓是室内管网向火场供火的、带有阀门的接口，为通用房屋内的固定消防设施，通常安装在消火栓箱内，与消防水带和水枪等器材配套使用。

室内消火栓主要材料为灰铸铁，由接口、阀体、手轮等组成。

有三种型式：SN型——直角单出口室内消火栓；SNA型——45。

单出口室内消火栓；SNS型——直角双出口室内消火栓。

在安装使用和养护管理中应注意以下几点：L室内消火栓的安装，可按《给水排水标准图集》的要求进行安装。

安装时要注意出水口的方向，以利使用时接装水带，对双出口消火栓，不接上水带的那个出水口应用闷盖盖好。

2.当遇有火警时，迅速打开消火栓箱，取出水带、水枪，将水带一端接在消火栓上，另一端与水枪连接，随即把消火栓手轮顺开启方向旋开，即能喷水扑救火灾。

对于水枪、水带与室内消火栓已联接一起的,只要握住水枪，拉出水带，把消火栓手轮顺开启方向旋开，即能喷水扑救火灾。

3.平时应经常检查室内消火栓是否完好，有无锈蚀、渗漏现象，接口垫圈是否完整无缺，老化的应及时更换。

消火栓枪、水带连接是否绑扎牢固。

阀杆上应经常加注润滑油，以防阀杆生锈。

对长期不用的消火栓，要定期放水检查，使阀门转动机构得到转动机会，以便保证应急使用时能开启灵活自如，不会影响灭火。

室内消火栓周围也不要乱堆乱放杂物，或擅自圈占，以免妨碍使用。

消防水泵接合器是为高层建筑配套的自备消防设施，用以连接消防车、机动泵向建筑物内的管网输送消防用水。

消防车通过该接合器的接口，向建筑物内的消防供水系统送水加压，使建筑物内部的室内消火栓或其它灭火装置得到充足的压力水源，用以扑灭不同楼层的火灾，从而解决高层建筑发生火灾后消防车灭火困难或因建筑物内部的室内消防给水管道水压低，供水不足或无法供水等问题。

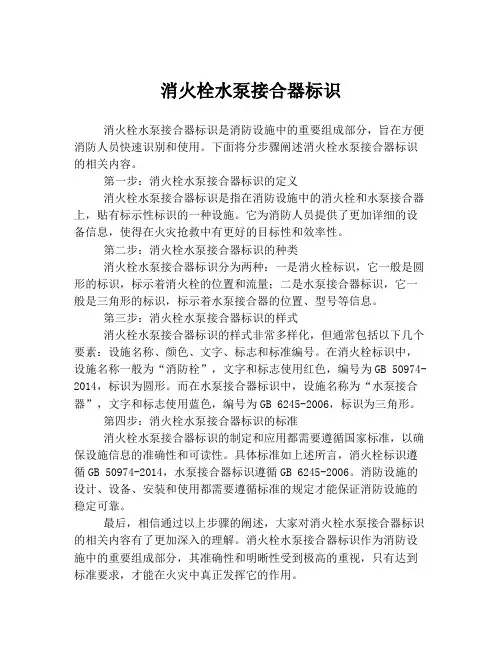

消火栓水泵接合器标识消火栓水泵接合器标识是消防设施中的重要组成部分，旨在方便消防人员快速识别和使用。

下面将分步骤阐述消火栓水泵接合器标识的相关内容。

第一步：消火栓水泵接合器标识的定义消火栓水泵接合器标识是指在消防设施中的消火栓和水泵接合器上，贴有标示性标识的一种设施。

它为消防人员提供了更加详细的设备信息，使得在火灾抢救中有更好的目标性和效率性。

第二步：消火栓水泵接合器标识的种类消火栓水泵接合器标识分为两种：一是消火栓标识，它一般是圆形的标识，标示着消火栓的位置和流量；二是水泵接合器标识，它一般是三角形的标识，标示着水泵接合器的位置、型号等信息。

第三步：消火栓水泵接合器标识的样式消火栓水泵接合器标识的样式非常多样化，但通常包括以下几个要素：设施名称、颜色、文字、标志和标准编号。

在消火栓标识中，设施名称一般为“消防栓”，文字和标志使用红色，编号为GB 50974-2014，标识为圆形。

而在水泵接合器标识中，设施名称为“水泵接合器”，文字和标志使用蓝色，编号为GB 6245-2006，标识为三角形。

第四步：消火栓水泵接合器标识的标准消火栓水泵接合器标识的制定和应用都需要遵循国家标准，以确保设施信息的准确性和可读性。

具体标准如上述所言，消火栓标识遵循GB 50974-2014，水泵接合器标识遵循GB 6245-2006。

消防设施的设计、设备、安装和使用都需要遵循标准的规定才能保证消防设施的稳定可靠。

最后，相信通过以上步骤的阐述，大家对消火栓水泵接合器标识的相关内容有了更加深入的理解。

消火栓水泵接合器标识作为消防设施中的重要组成部分，其准确性和明晰性受到极高的重视，只有达到标准要求，才能在火灾中真正发挥它的作用。

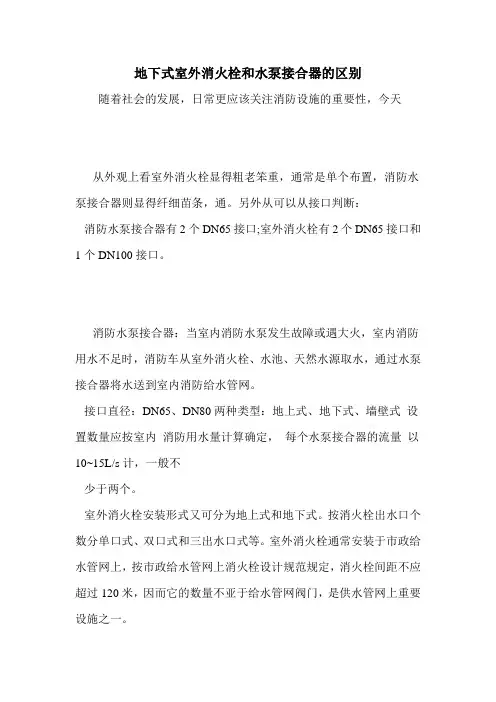

地下式室外消火栓和水泵接合器的区别随着社会的发展，日常更应该关注消防设施的重要性，今天
从外观上看室外消火栓显得粗老笨重，通常是单个布置，消防水泵接合器则显得纤细苗条，通。

另外从可以从接口判断：
消防水泵接合器有2个DN65接口;室外消火栓有2个DN65接口和1个DN100接口。

消防水泵接合器：当室内消防水泵发生故障或遇大火，室内消防用水不足时，消防车从室外消火栓、水池、天然水源取水，通过水泵接合器将水送到室内消防给水管网。

接口直径：DN65、DN80两种类型：地上式、地下式、墙壁式设置数量应按室内消防用水量计算确定，每个水泵接合器的流量以10~15L/s计，一般不
少于两个。

室外消火栓安装形式又可分为地上式和地下式。

按消火栓出水口个数分单口式、双口式和三出水口式等。

室外消火栓通常安装于市政给水管网上，按市政给水管网上消火栓设计规范规定，消火栓间距不应超过120米，因而它的数量不亚于给水管网阀门，是供水管网上重要设施之一。

消防水泵接合器与室外消防栓的区别：
1、室外消防栓与市政用水相连接，当建筑出现火灾等情况下，消防车可以从此处接水给建筑灭火。

2、室外消防水泵结合器与室内消防管道、喷淋管道连接，当遇到火灾等时，消防车无法从消防栓取水或其他情况下，消防车将接口与消防水泵结合器连接，将消防车自带的水用高压通过消防水泵结合器打到室内消防管、喷淋管进行灭火。

地下式室外消火栓和水泵接合器区别是很大的，一般很少人对这些知识有所了解，所以说要时刻关注，多了解生活安全知识。

消防水泵接合器及室外消火栓安装1 适用范围本章适用于工作压力不大于1.0Mpa的室外给水管网系统中的消防水泵接合及消火栓安装工程的质量检验与验收。

2 编制依据《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）3 施工准备3.1材料准备3.1.1严格检查消火栓、接合器等处开关是否灵活、严密、吻合，消防水泵接合器上所用的止回阀、安全阀、控制阀均应具有出厂合格证。

3.1.2消防接合器、室外消火栓、阀门等产品型号的选用应满足设计要求。

3.1.3所有管材和管件均应有出厂合格证。

3.2机具准备机械：套丝机、试压泵、砂轮机、磨光机、电焊机、虎钳、钩槽机等。

工具：钢锯弓、活动扳手、管钳等。

（2）安装形式为“浅装”的消火栓，从干管接出的支管应尽量短。

（3）消火栓短管与给水管道的连接可采用法兰、承插接口形式，一般情况下压力为1.6MPa的采用法兰连接，压力为1.0MPa的采用承插连接。

（4）消火栓设有自动放水装置，当内置出水阀门关闭时自动放空消火栓内留存的积水，以防消水栓冻裂。

（5）消火栓弯管底座或消火栓三通下设支墩，支墩必须托紧弯管或三通底部。

（6）地上式消火栓的放水嘴以下土层，应铺设一层卵石渗水层。

（7）埋入土中的管道防腐按图纸设计要求，法兰接口涂沥青冷底子油及沥青漆两道，并用沥青麻布或0.2mm厚底塑料薄膜包严。

4.2.2消防水泵接合器安装。

（1）消防水泵接合器的安装，应与地面垂直，无明显倾斜。

（2）地上式接合器的接口中心高度距地700mm、墙壁式水泵接合器的接口中心高度距地1100mm。

（3）地下式水泵接合器的接口顶部距井盖底面250～400mm。

（4）水泵接合器本体与带座弯管之间，应连接一根长度合适的双法兰短管，该短管用钢管制作，内壁应涂防锈漆，外壁应泖沥青防腐。

（5）水泵接合器的带座进水侧，安装控制阀、止回阀、安全阀等组合件，如采用三合一水泵接合器，不需要安装组合件。

4.3水压试验和清洗消火栓和水泵接合器的水压试验和冲洗参照管网水压试验和冲洗。

消火栓水泵接合器设置要求消火栓水泵接合器是消防系统中的重要组成部分，用于连接消火栓和水泵，确保消防水源的正常供应。

为了保证消火栓水泵接合器的有效运行，以下是一些设置要求：1. 安装位置选择：消火栓水泵接合器应安装在易于操作和维护的位置，通常选择在消防水池或消防水箱旁边。

安装位置应远离易燃物质，并且便于消防车辆接近。

2. 固定支架：消火栓水泵接合器应使用坚固的支架进行固定，以确保其稳定性和安全性。

支架应具有足够的强度和稳定性，能够承受水压和外部冲击。

3. 连接管道：消火栓水泵接合器的连接管道应采用耐压、耐腐蚀的材料制作，如铸铁、不锈钢等。

管道连接应牢固可靠，防止漏水和松动。

4. 阀门设置：消火栓水泵接合器应配备适当的阀门，包括进水阀门、出水阀门和旁通阀门。

这些阀门应具备耐高压、耐腐蚀的特性，并且能够灵活操作，确保消防水源的控制和调节。

5. 操作装置：消火栓水泵接合器的操作装置应设置在易于操作的位置，并且标识清晰。

操作装置应具备防尘、防水、防腐蚀的特性，以确保在紧急情况下能够迅速启动和关闭。

6. 检修空间：为了方便维护和检修，消火栓水泵接合器周围应留有足够的空间。

检修空间应保持干燥、通风，并且便于人员进入和操作。

7. 标识标志：消火栓水泵接合器应设置清晰的标识标志，包括接合器的型号、额定压力、安装日期等信息。

标识标志应牢固可靠，不易褪色和损坏。

8. 定期维护：消火栓水泵接合器应定期进行维护和检修，确保其正常运行。

维护包括清洁阀门、检查管道连接、润滑操作装置等，以保证接合器的可靠性和耐久性。

总结：消火栓水泵接合器的设置要求包括安装位置选择、固定支架、连接管道、阀门设置、操作装置、检修空间、标识标志和定期维护等方面。

这些要求的合理设置和严格执行，能够确保消火栓水泵接合器的正常运行，提高消防系统的可靠性和安全性。

消防部门和相关人员应密切关注这些要求，并定期进行检查和维护，以保障消防工作的顺利进行。

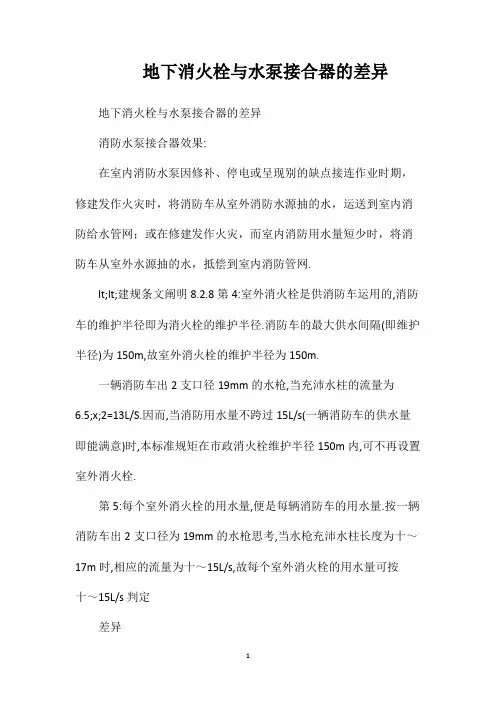

地下消火栓与水泵接合器的差异地下消火栓与水泵接合器的差异
消防水泵接合器效果:
在室内消防水泵因修补、停电或呈现别的缺点接连作业时期，修建发作火灾时，将消防车从室外消防水源抽的水，运送到室内消防给水管网；或在修建发作火灾，而室内消防用水量短少时，将消防车从室外水源抽的水，抵偿到室内消防管网.
lt;lt;建规条文阐明8.2.8第4:室外消火栓是供消防车运用的,消防车的维护半径即为消火栓的维护半径.消防车的最大供水间隔(即维护半径)为150m,故室外消火栓的维护半径为150m.
一辆消防车出2支口径19mm的水枪,当充沛水柱的流量为
6.5;x;2=13L/S.因而,当消防用水量不跨过15L/s(一辆消防车的供水量即能满意)时,本标准规矩在市政消火栓维护半径150m内,可不再设置室外消火栓.
第5:每个室外消火栓的用水量,便是每辆消防车的用水量.按一辆消防车出2支口径为19mm的水枪思考,当水枪充沛水柱长度为十～17m时,相应的流量为十～15L/s,故每个室外消火栓的用水量可按十～15L/s判定
差异
地下消火栓的阀门和接口是一体的，而且没有手轮，短少止回阀和安全阀。

水泵接合器接口和阀门是独立法兰联接的，而且阀门有一个手轮，阀门前面设备了止回阀和安全阀。

室外消火栓和水泵接合器小知识一、室外消火栓是消防水系统的取水口.（一）室外消火栓的作用：1、为消防车提供用水。

2、直接接出、水枪进行灭火.（二）室外消火栓的设置要求:1、地上式室外消火栓应有一个直径150mm和两个直径65mm 的栓口。

地下式室外消火栓应有一个直径100mm和一个直径65mm 的栓口。

室外消火栓要有明显的标志。

2、室外消火栓的数量应按消防用水量计算确定，每个室外消火栓的用水量应按10—15L/秒计算.距离建筑40m以内的市政消火栓可以计入室外消火栓数量。

３、室外消火栓应沿道路设置，其间距不超过120m。

道路宽度超过60m时，宜在道路两边设置。

消火栓距路边不应超过2m距房屋外墙不宜小于5m，并不宜大于40m，道路的十字路口宜设置室外消火栓.4、在距水泵接合器40m的范围内设室外消火栓宜沿停车场周边设置且距人防工程出入口不宜小于5m。

5、汽车库、停车场的室外消火栓宜沿停车场周边设置且距最近一排汽车不宜小于7m.6、消火栓保护半径不超过150m。

二、水泵接合器是消防车往室内管网供水的接口。

（一）水泵接合器的作用：1、当室内消防水泵因检修、停电或其它故障时,利用消防车从室外水源抽出，向室外消防给水管网提供灭火用水.2、当遇大火室内消防用水量不足时，必须利用消防车从室外水源抽水，向室内消防管网补充消防用水。

（二）室外消火栓的设置要求：1、水泵接合器的位置应设置在便于消防车接近的人行道或非机动车车辆行驶的地段,且距室外消火栓且距室外消火栓或消防水池15-40m的范围内。

2、每个水泵接合器的流量应按10-15L/秒计算，水泵接合器的数量按室内消防用水量计算确定。

高层建筑采用竖向分区供水方式时，各分区应分别设置水泵接合器。

３、地下室水泵接合器的阀门井井盖应铸有“消防水泵接合器"字样，并在附近位置指示其位置的固定标志。

井盖底面与水泵接合器与进出口距离不应大于0.4m，且不应小于井盖的半径。

室外消防水泵接合器及室外消火栓安装作业指导书一、前言本文档是针对室外消防水泵接合器及室外消火栓的安装作业的指导书。

本指导书旨在协助读者正确使用安装工具和材料，正确操作安装流程，确保安装的顺利和安全。

二、工具及材料工具•扳手•锤子•手电钻•绞盘材料•接合器•消火栓•管道•打捆带•螺丝钉•手套•安全帽三、安装流程3.1 室外消防水泵接合器安装3.1.1 准备工作•确认安装位置，确保并满足工业和民用建筑消防规范的相关要求；•将接合器和管道放置在安装位置，检查是否完整。

3.1.2 安装1.使用安全帽和手套，使用扳手固定接合器于管道上；2.使用螺丝钉将接合器固定于地面或墙面上；3.用打捆带将管道进行捆扎固定。

3.2 室外消火栓安装3.2.1 准备工作•确认安装位置，确保并满足工业和民用建筑消防规范的相关要求；•将消火栓放置在安装位置，检查是否完整。

3.2.2 安装1.使用扳手拧掉消火栓上螺帽，将消火栓安放在预先选择且经过审批的固定位置上；2.固定消火栓，可以选择将消火栓使用螺栓或焊接牢固固定；3.上面配有防盗卡口，必须将防盗卡口固定，以防止被盗。

3.3 安全措施1.工作人员必须佩戴安全帽和手套，注意个人安全；2.安装前检查是否有易燃易爆物质周边，防火等级是否符合要求。

四、总结本指导书介绍了室外消防水泵接合器及室外消火栓的安装流程以及必要的安全措施。

在使用本指导书前，读者必须了解本指导书所涉及的相关法律法规和标准，并按照指导书的要求进行实践。

五、参考文献1.。

室外消火栓，消防水池，水泵结合器的区别水泵接合器当室内消防水泵发生故障或遇大火，室内消防用水不足时，消防车从室外消火栓、水池、天然水源取水，通过水泵接合器将水送到室内消防给水管网。

接口直径：DN65、DN80两种类型：地上式、地下式、墙壁式设置数量应按室内消防用水量计算确定，每个水泵接合器的流量以10~15L/s计，一般不少于两个。

消防水池低层建筑设置消防水池的条件：市政给水管道和进水管或天然水源不能满足消防用水量，或市政给水管道为枝状，或只有一条供水引入管，且消防用水量之和超过25L/s高层建筑有下列情况之一者应设消防水池：1）市政给水管道和进水管或天然水源不能满足消防用水量；2）市政给水管道为枝状或只有一条进水管；3）超过100m的高层建筑；4）不允许消防水泵从室外管网直接吸水；5）当生产、生活、消防用水达到最大时，城市管网压力不能保证10m水柱。

贮存容量(m3）补水时间：48h《建规》：消防水池容量超过1000m3，应分成两个；《高规》：消防水池容量超过500m3，应分成两个室外消火栓1. 室外消火栓用水量（1）城镇、居住区室外消防用水量，应按同一时间内的火灾次数和一次灭火用水量确定。
