电气控制元件及符号

电气元器件符号大全电气元器件符号是电路图中的重要组成部分，它们用来表示电气元器件的种类、性能、连接方式等信息。

了解和掌握电气元器件符号对于电子工程师和电气工程师来说至关重要。

本文将介绍一些常见的电气元器件符号，帮助大家更好地理解和应用这些符号。

1. 电阻符号。

电阻是电路中常用的元器件，用来限制电流、降低电压等。

在电路图中，电阻通常用一个波浪线来表示，两端有两条线分别连接到电路中的其他元器件。

2. 电容符号。

电容是储存电荷的元器件，用来在电路中存储能量、滤波等。

在电路图中，电容通常用两条平行的线表示，两端也有连接线连接到电路中的其他元器件。

3. 电感符号。

电感是储存磁场能量的元器件，用来限制电流、滤波等。

在电路图中，电感通常用一个卷曲的线圈表示，两端也有连接线连接到电路中的其他元器件。

4. 二极管符号。

二极管是一种常用的半导体元器件，用来实现电流的单向导通。

在电路图中，二极管通常用一个三角形和一条垂直线表示，三角形一端连接到连接线，垂直线连接到另一端。

5. 晶体管符号。

晶体管是一种半导体元器件，用来放大信号、开关电路等。

在电路图中，晶体管通常用三个交叉的线条表示，每个交叉点都连接到其他元器件。

6. 电源符号。

电源是电路中的能量来源，用来提供电压和电流。

在电路图中，电源通常用一个加号和一个减号表示，加号代表正极，减号代表负极。

7. 开关符号。

开关是控制电路通断的元器件，用来实现电路的开关功能。

在电路图中，开关通常用一个加粗的连接线表示，连接线上有一个斜线表示断开或闭合状态。

8. 传感器符号。

传感器是用来感知环境信息并将其转换成电信号的元器件，用来实现自动控制等功能。

在电路图中，传感器通常用一个特定的图形表示，具体形状根据传感器的类型而定。

总结。

以上是一些常见的电气元器件符号，掌握这些符号对于理解和设计电路图至关重要。

希望本文能够帮助大家更好地理解和应用电气元器件符号，提高电子工程师和电气工程师的工作效率。

字符电路图符号大全：AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预报音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS 直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK 液位测量传感器BL温度测量传感器BHB。

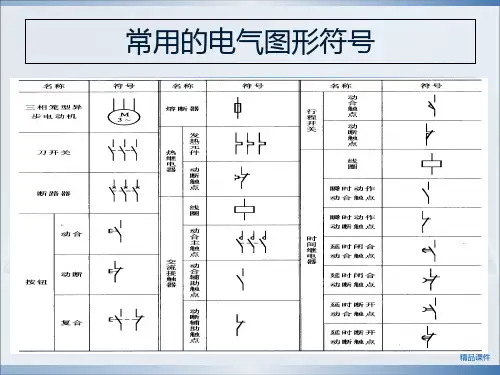

电气元件的图形和符号1 常用电气图形符号和文字符号电气原理图中电气元件的图形符号和文字符号必须符合国家标准规定。

国家标准化管理委员会是负责组织国家标准的制定、修订和管理的组织。

一般来说，国家标准是在参照国际电工委员会(IEC)和国际标准化组织(ISO)所颁布标准的基础上制定的。

近几年来，有关电气图形符号和文字符号的国家标准变化较大。

GB 4728--1984《电气简图用图形符号》更改较大，而GB 7159～1987《电气技术中的文字符号制定通则》早已废止。

现在和电气制图有关的主要国家标准有：(1)GB／T 4728：《电气简图用图形符号》；(2)GB／T 5465：《电气设备用图形符号》；(3)GB／T 20063：《简图用图形符号》；(4)GB／T 5094：《工业系统、装置与设备以及工业产品——结构原则与参照代号》；(5)GB／T 20939：《技术产品及技术产品文件结构原则字母代码——按项目用途和任务划分的主类和子类》；(6)GB／T 6988：《电气技术用文件的编制》。

最新的《电气简图用图形符号》国家标准68／T 4728的具体内容包括：(1)GB／T 4728。

1—2005第1部分：一般要求；(2)GB／T 4728．2—2005第2部分：符号要素、限定符号和其他常用符号；(3)GB／T 4728．3～2005第3部分：导体和连接件；(4)GB／T 4728．4～2005第4部分：基本无源元件；(5)GB／T 4728．5～2005第5部分：半导体管和电子管；(6)GB／T 4728．6～2000第6部分：电能的发生与转换；(7)68／T 4728．7—2000第7部分：开关、控制和保护器件；(8)GB／T 4728．8—2000第8部分：测量仪表、灯和信号器件；(9)GB／T 4728．9～1999第9部分：电信：交换和外围设备；(10)GB／T 4728．10～1999第10部分：电信：传输；(11)GB／T 4728．11～2000第11部分：建筑安装平面布置图；(12)GB／T 4728．12—1996第12部分：二进制逻辑元件；(13)GB／T 4728．13～1996第13部分：模拟元件。

电路图常用符号：AC——交流电DC——直流电FU——熔断器跌落式熔断器 FF快速熔断器 FTFG ——发电机M ——电动机HP——光字牌HL——指示灯HY——黄灯HB——蓝灯HG——绿灯HR——红灯HW——白灯K ——继电器KA——电流继电器KD——差动继电器KF——继电器KH——热继电器KA——瞬时接触继电器.瞬时有或无继电器.交流继电器中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序) KM——接触器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮Q——电路的开关器件FR——热继电器KT——延时有或无继电器Q——电路的开关器件KT——延时有或无继电器SB——按钮开关SA 转换开关电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM 功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS连接片 XB插头 XP插座 XS端子板 XT电线电缆母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预报音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI 电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPAYA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器 EV电加热器加热元件 EE感应线圈电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池热电传感器 B 压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1BK 液位测量传感器 BL温度测量传感器 BHBM。

电气设备符号大全
电气设备符号是电气工程师和技术人员在设计和安装电气系统时经常使用的符号。

这些符号代表不同的电气设备和元件，帮助人们快速理解电气图纸和布线图。

以下是一些常见的电气设备符号大全：
1. 电源和开关符号
- 直流电源：⏚
- 交流电源：⏚
- 单相电源：⏚
- 三相电源：⏚
- 开关：⏁
- 断路器：⏚
2. 信号和传感器符号
- 传感器：⚫
- 温度传感器：⨺
- 压力传感器：⨽
- 流量传感器：⩘
- 光电传感器：⦿
3. 电动机和马达符号
- 交流电动机：ⓐ
- 直流电动机：ⓓ
- 三相电动机：ⓑ
- 单相电动机：ⓒ
- 步进电机：⏚
4. 控制元件符号
- 开关：⎌
- 接触器：⊲
- 电磁铁：⧦
- 时间继电器：⥰
- PLC控制器：⨯
5. 连接器和端子符号
- 接地连接器：⏚
- 电缆连接器：⏚
- 端子排：⏚
- 接线端子：⍉
- 真空连接器：⚐
6. 电路元件符号
- 电阻：Ω
- 电容：C
- 电感：L
- 变压器：T
- 二极管：D
以上是一些常见的电气设备符号大全，它们在电气工程设计和安装中起着至关重要的作用。

熟练掌握这些符号可以帮助人们正确理解电路连接图和布线图，提高工作效率和安全性。

电气图形符号大全电气图形符号是电路图中用来表示电气元器件和连接关系的符号，是电气工程中必备的知识。

本文将介绍电气图形符号的常见分类和用法，以帮助读者更好地理解和应用电气图形符号。

一、导线和连接符号1. 直线（——）表示导线，用于连接各种电气元件。

2. 点（•）表示导线的连接点，也可以表示电气元件的连接点。

二、电源和电池符号1. 电源符号（＋、－）表示直流电源，＋表示正极，－表示负极。

2. 电池符号（＋、－）表示电池，＋表示正极，－表示负极。

三、电气元件符号1. 电阻符号（）表示电阻，表示通过电阻元件的电流。

2. 电容符号（）表示电容，表示电容元件的存储电荷能力。

3. 电感符号（）表示电感，表示电感元件对电流的阻抗。

四、开关和按键符号1. 开关符号（□）表示开关，□表示开关的通断状态。

2. 按键符号（△）表示按键，△表示按键的操作方式。

五、传感器符号1. 光敏传感器符号（﹤﹥）表示光敏传感器，﹤表示光的输入端，﹥表示电信号的输出端。

2. 温敏传感器符号（○●）表示温敏传感器，○表示温度的输入端，●表示电信号的输出端。

六、控制元件符号1. 电磁继电器符号（Ｍ）表示电磁继电器，Ｍ表示继电器的控制信号。

2. 开关型继电器符号（≡）表示开关型继电器，≡表示继电器的通断状态。

七、仪器和设备符号1. 电压表符号（Ｖ）表示电压表，Ｖ表示测量电压的位置。

2. 电流表符号（Ａ）表示电流表，Ａ表示测量电流的位置。

总结：本文介绍了电气图形符号的常见分类和用法，包括导线和连接符号、电源和电池符号、电气元件符号、开关和按键符号、传感器符号、控制元件符号以及仪器和设备符号。

掌握这些电气图形符号的意义和用法，对于理解电路图、布线和故障排查都非常重要。

希望本文能够帮助读者更好地应用电气图形符号，提高电气工程能力。

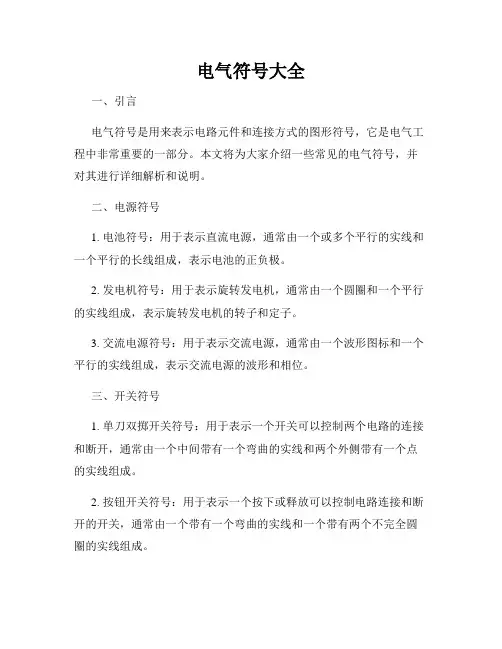

电气符号大全一、引言电气符号是用来表示电路元件和连接方式的图形符号，它是电气工程中非常重要的一部分。

本文将为大家介绍一些常见的电气符号，并对其进行详细解析和说明。

二、电源符号1. 电池符号：用于表示直流电源，通常由一个或多个平行的实线和一个平行的长线组成，表示电池的正负极。

2. 发电机符号：用于表示旋转发电机，通常由一个圆圈和一个平行的实线组成，表示旋转发电机的转子和定子。

3. 交流电源符号：用于表示交流电源，通常由一个波形图标和一个平行的实线组成，表示交流电源的波形和相位。

三、开关符号1. 单刀双掷开关符号：用于表示一个开关可以控制两个电路的连接和断开，通常由一个中间带有一个弯曲的实线和两个外侧带有一个点的实线组成。

2. 按钮开关符号：用于表示一个按下或释放可以控制电路连接和断开的开关，通常由一个带有一个弯曲的实线和一个带有两个不完全圆圈的实线组成。

3. 断路器符号：用于表示一个可以在电路超载时自动切断电路的装置，通常由一个带有一个弯曲的实线和一个平行的长直线组成。

四、电容器和电感器符号1. 电容器符号：用于表示电容器，通常由两根平行的实线和两个短平行线组成，表示电容器的两个极板和电介质。

2. 电感器符号：用于表示电感器，通常由两根平行的实线和一个半环组成，表示电感器的线圈。

五、电路元件符号1. 电阻器符号：用于表示电阻器，通常由一个矩形和一个斜线组成，表示电阻器的外壳和电阻物质。

2. 二极管符号：用于表示二极管，通常由一个三角形和一个带有箭头的线组成，表示二极管的导向性质。

3. 晶体管符号：用于表示晶体管，通常由三个连接起来的箭头组成，表示晶体管的三层结构。

4. 集成电路符号：用于表示集成电路，通常由一个带有数字和字母的长方形组成，表示集成电路的功能和型号。

六、连接符号1. 直线连接符号：用于表示电路元件的直线连接，通常由一个实线组成，表示电路元件之间的直接连接。

2. 弯曲连接符号：用于表示电路元件的弯曲连接，通常由一个弯曲的实线组成，表示电路元件之间的弯曲连接。
