铁塔中兴动环监控调试步骤指导

ZXM10网管5.5操作手册一、监控业务台操作功能说明1、操作员登录、退出登录、以及操作员管理2、图1-1为主工具条，主工具条使得用户可以比较快速地访问一些比较重要的功能，包括：运行模式、编辑模式、界面导航、全网页面、当前告警、历史告警、提示窗口、登录、操作员管理、对时、系统设置、关于程序。

图1-1 主工具条3、状态栏主要用于显示程序中的一些主要状态，包括：业务台的类型、登录用户的姓名、与监控中心的通信状态、三级告警（紧急、重要、一般）中各级告警的数量以及已确认的告警的数量、当前时间、当前日期。

状态栏中的状态仅在程序中没有其它窗口以模式窗口出现时才被不停刷新，如果出现了其它的模式窗口，刷新将被暂停。

状态栏出现在界面的底部，如图1-2所示，可以通过主菜单——查看——状态栏来显示或者隐藏。

图1-2 状态栏二、监控业务台操作功能说明1、业务台登陆超级用户：Admin 密码：zxm102、查看基站监控详细页面：点击工具条：主工具条——此为导航界面，就是可以显示出各个基站的详细情况，如需要查找某一站点，可以使用界面导航进行查找，找到后点可以看出此基站的详细情况。

（如图1-3）图1-3 状态栏3、查看基站监控全网页面主菜单——查看——全网页面工具条：主工具条——功能：用户可通过菜单和快捷键直接打开系统定义的全网页面。

如果当前全网页面已经被打开，系统会将该页面切换到最前面。

全网页面在运行状态下一旦打开将无法关闭。

全网页面在设计模式下可以正常关闭。

4、查看基站监控告警页面：点击工具条：主工具条——，出现下面的提示，一般告警、重要告警、紧急告警、门磁告警、监控中断告警等等，如需要查询市电停电告警，就可以点击市电停电告警；如需要对市电停电进行保存，鼠标移至实时告警视图上点击右键就可以以Excel工作表的格式进行保存。

监控中断的基站也是如此操作。

5、查看基站监控中断告警页面：点击工具条：主工具条可以参照第2条，点击设备列表可以显示全部的基站资料，监控中断的基站如下图所示：要统计基站监控中断可以根据上面的图标进行统计。

铁塔中兴动环监控调试步骤指导1、确保设备正常48V供电，使FSU与电脑用网线进行连接；设置电脑IP为192.168.0.100；2、点击“EISUconfigTower配置工具”，输入密码8个1；点击登录系统；3、点击“本版通道管理”→本版通道设置，选择各传感器进行下载参数；（1）第一组蓄电池中间点电压按图选择后，点击“添加通道”→“下载参数”；（2）第二组蓄电池中间点电压按图选择后，点击“添加通道”→“下载参数”；（3）第一组蓄电池总电压按图选择后，点击“添加通道”→“下载参数”；（4）第二组蓄电池总电压按图选择后，点击“添加通道”→“下载参数”；（6）红外按图选择后，点击“添加通道”→“下载参数”；（8）温度按图选择后，点击“添加通道”→“下载参数”；（9）湿度度按图选择后，点击“添加通道”→“下载参数”；（10）完成以上项请点击左上角“重启”；4、下载智能设备协议，点击串口设备管理；（注意：（2）（3）的开关电源数据获取接口方式不同，根据现场情况进行选择配置）（1）COM1→接入智能空调→根据空调的波特率进行设置；当前功能需选择“智能解析”，选择针头+针尾，点击设置串口参数；点击“选择动态库文件”查找已保存电脑上对应的协议→设置为智能口；（2）COM2→接入开关电源（RS485方式）→根据开关电源的波特率进行设置；当前功能需选择“智能解析”，选择针头+针尾，点击设置串口参数；（3）COM3→接入开关电源（RS232方式）→根据开关电源的波特率进行设置；当前功能需选择“智能解析”，选择针头+针尾，点击设置串口参数；RS232方式需点击修改串口参数→选择“串口属性为RS232”→完成→设置串口参数→选择动态库文件→设置为智能口→重启5、FSU编码修改；（1）点击“铁塔FSU信息管理”→获取底端FSU信息（此处提示错误确认即可，修改后会正常）→输入网管FSU编码到编码手工录入中→下拉输入相对应的网管编码到设备编码中；IPC就是摄像头；输入完成→点击最上面“设置配置到FSU”→重启6、无线参数管理（1）使用“移动物联卡”设置如下→点击参数设置→点击XL2TP的设置→重启（2）使用“联通普通卡”设置如下→点击参数设置→此时XL2TP端口为1701→重启（3）使用“移动普通卡”设置如下→点击参数设置→此时XL2TP端口为1701→重启（4）使用“电信普通卡”设置如下→点击参数设置→此时XL2TP端口为1701→重启（5）使用“中交的无线模块”设置如下如：内蒙铁塔订购的模块为电信模块，必须使用电信卡可开通；注意：APN账号选择“CTNET”,供电方式选择“USB 5V供电”XL2TP端口不变，记得点设置；7、此时已完成底端的全部配置，重启后点击“设备状态诊断管理”→查看VPN的拨号是否正常→查看网管注册状态是否成功（成功就可以测试了，不成功继续等待直到注册成功为止，这会时间可以打扫下基站卫生）。

中国铁塔-中兴力维综合监控项目硬件设备安装接线指导书深圳中兴力维技术有限公司时间：2015年9月16日目录1 工程概述 (1)2 平面布点及线路设计 (1)3 基站监控设备接线说明 (2)4 设备安装接线工艺 (4)4.1 开工前检查 (4)4.1.1 检查工具 (4)4.1.2 检查图纸资料 (5)4.1.3 检查设备及辅材 (5)4.1.4 检查安装环境 (5)4.2 动环智能控制单元EISU安装工艺 (5)4.2.1 产品外观及接口 (5)4.2.2 安装步骤及要求 (5)4.2.3 注意事项 (6)4.3 数字温湿度传感器安装工艺 (8)4.3.1 产品外观及接口 (8)4.3.2 安装步骤及要求 (9)4.3.3 注意事项 (9)4.3.4 接线说明 (10)4.4 烟雾传感器安装工艺 (10)4.4.1 产品外观及接口 (10)4.4.2 安装步骤及要求 (10)4.4.3 注意事项 (11)4.4.4 接线说明 (11)4.5 水浸传感器安装工艺 (11)4.5.1 产品外观及接口 (11)4.5.2 安装步骤及要求 (12)4.5.3 注意事项 (12)4.5.4 接线说明 (13)4.6 红外微波双鉴传感器安装工艺 (13)4.6.1 产品外观及接口 (13)4.6.2 安装步骤及要求 (13)4.6.3 注意事项 (15)4.6.4 接线说明 (15)4.7 直流电压变送器安装工艺 (15)4.7.1 产品外观及接口 (15)4.7.2 安装方式及要求 (16)4.7.3 注意事项 (16)4.7.4 接线说明 (16)4.8 蓄电池总电压及中间电压采样 (16)4.8.1 安装方式及要求 (16)4.8.2 注意事项 (17)4.8.3 接线说明 (17)4.9 灯控监控单元安装工艺 (17)4.9.1 产品外观及接口 (17)4.9.2 安装注意事项 (18)4.9.3 接线说明 (18)4.10 摄像机安装工艺 (18)4.10.1 产品外观及接口 (18)4.10.2 安装方式及要求 (19)4.10.3 注意事项 (21)4.10.4 接线说明 (21)4.11 无线传输模块安装工艺 (21)4.11.1 产品外观 (21)4.11.2 安装方式及要求 (22)4.11.3 注意事项 (23)4.11.4 接线说明 (23)4.12 安装箱安装工艺 (24)4.12.1 安装方式及要求 (24)4.12.2 注意事项 (25)附录1：工程安装通用原则 (26)附录2：测点说明 (35)附录3：配置清单 (36)附录4：线缆配线表 (37)附录5：线材辅材清单 (38)1工程概述铁塔公司为了加快动力环境集中监控系统（以下简称动环监控系统）建设，实现集团监控中心对全国铁塔动力设备和环境的统一监控的目标，采用新一代构架，通过高性能总线构建通讯传感网络。

监控系统的安装与调试指南随着科技的不断发展，监控系统在各个领域的应用越来越广泛。

无论是家庭、商业还是工业环境，监控系统都扮演着至关重要的角色。

为了确保监控系统的正常运行，正确的安装和调试是至关重要的。

本文将为您介绍监控系统的安装与调试指南，帮助您顺利完成监控系统的部署工作。

一、准备工作在开始安装监控系统之前，首先需要进行一些准备工作。

首先，确保您已经购买了符合需求的监控设备，包括摄像头、录像机、监控软件等。

其次，对监控系统的布局进行规划，确定摄像头的位置和数量，以及监控软件的安装位置。

最后，准备好必要的安装工具，如螺丝刀、电钻等。

二、安装摄像头1. 确定摄像头的安装位置，选择合适的安装高度和角度，确保能够覆盖需要监控的区域。

2. 使用螺丝刀将摄像头固定在安装位置上，确保摄像头安装牢固。

3. 连接摄像头的电源线和视频线，将视频线连接到录像机或监控软件所在的设备上。

三、安装录像机1. 将录像机放置在通风良好的位置，避免灰尘和高温对设备造成影响。

2. 将摄像头的视频线连接到录像机上相应的通道，确保连接正确无误。

3. 将录像机的电源线插入电源插座，开启录像机的电源开关，待录像机启动完成后进行下一步操作。

四、安装监控软件1. 根据监控软件的安装说明，将软件安装到指定的设备上，如电脑、手机等。

2. 打开监控软件，按照软件提示进行设置，包括添加摄像头、设置录像参数等。

3. 测试监控软件的功能，确保能够正常显示摄像头的画面和录制视频。

五、调试监控系统1. 调整摄像头的焦距和视角，确保监控画面清晰可见。

2. 测试监控系统的录像功能，检查录像文件的保存位置和清晰度。

3. 测试监控系统的远程访问功能，确保能够通过手机或电脑远程查看监控画面。

4. 检查监控系统的报警功能，设置合适的报警参数，确保能够及时发现异常情况。

六、注意事项1. 在安装和调试监控系统时，务必注意安全，避免触电和设备损坏的风险。

2. 定期检查监控系统的运行状态，及时清理摄像头镜头和录像机的灰尘。

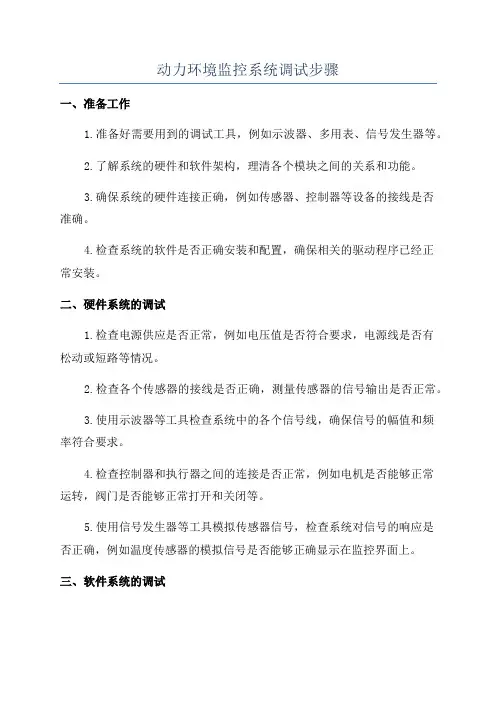

动力环境监控系统调试步骤一、准备工作1.准备好需要用到的调试工具，例如示波器、多用表、信号发生器等。

2.了解系统的硬件和软件架构，理清各个模块之间的关系和功能。

3.确保系统的硬件连接正确，例如传感器、控制器等设备的接线是否准确。

4.检查系统的软件是否正确安装和配置，确保相关的驱动程序已经正常安装。

二、硬件系统的调试1.检查电源供应是否正常，例如电压值是否符合要求，电源线是否有松动或短路等情况。

2.检查各个传感器的接线是否正确，测量传感器的信号输出是否正常。

3.使用示波器等工具检查系统中的各个信号线，确保信号的幅值和频率符合要求。

4.检查控制器和执行器之间的连接是否正常，例如电机是否能够正常运转，阀门是否能够正常打开和关闭等。

5.使用信号发生器等工具模拟传感器信号，检查系统对信号的响应是否正确，例如温度传感器的模拟信号是否能够正确显示在监控界面上。

三、软件系统的调试1.检查软件的配置文件是否正确，例如数据库的连接参数、采样周期等。

2.检查软件的逻辑是否正确，例如监控界面上的数据是否与实际情况相符合。

3.检查软件的响应速度是否满足要求，例如在出现异常情况时，系统是否能够及时进行报警和处理。

4.检查软件的稳定性，例如连续运行一段时间后是否出现崩溃或死机的情况。

5.使用模拟数据和真实数据对软件系统进行测试，确保系统对不同类型的数据能够正确处理和显示。

四、系统整体调试1.将硬件系统和软件系统进行整合，确保二者之间的数据传输和通信正常。

2.进行系统的功能测试，例如是否能够准确获取各项参数、是否能够进行远程控制等。

3.检查系统的安全性，例如防止非法访问、防止系统被病毒攻击等。

4.使用真实环境中的数据对系统进行测试，确保系统在实际使用中的可靠性和稳定性。

5.根据实际使用情况进行不断优化和改进，例如对系统的性能进行调整和优化。

以上是一个较为完整的动力环境监控系统调试步骤，每个步骤都非常重要，只有确保每个环节都正确无误，才能保证系统的正常运行和可靠性。

铁塔中兴温湿度监控调试步骤指导
本文档为铁塔中兴温湿度监控设备的调试步骤指导，旨在帮助用户正确进行设备调试操作。

请按照以下步骤进行操作：
步骤一：设备准备
1. 确保铁塔中兴温湿度监控设备已正确安装，并与电源连接稳定。

2. 使用正确的接线工具，将传感器连接至设备相应接口。

3. 确认设备显示屏是否正常。

步骤二：设备设置
1. 打开设备电源开关，等待设备启动。

2. 根据设备说明书，进入设置界面。

3. 在设置界面中，选择语言和日期等基本设置。

4. 根据实际需要，设置温湿度报警阈值。

步骤三：设备校准
1. 在设备校准之前，确保设备周围环境稳定，并避免直接阳光照射。

2. 在设备设置界面中，选择校准功能。

3. 按照屏幕提示，进行设备校准操作。

4. 校准完成后，确认设备显示的温湿度数据与实际情况一致。

步骤四：设备监控
1. 在设备主界面，可以实时监测温湿度数据。

2. 若温湿度数据异常，设备会发出报警提示，请及时处理。

3. 定期检查设备是否正常工作，确保数据准确性。

注意事项
- 在设备操作过程中，避免用力过度，以免损坏设备。

- 定期检查设备和传感器的连接是否稳固。

- 如果发现设备工作异常，及时联系售后服务部门进行维修。

以上为铁塔中兴温湿度监控调试步骤指导，请遵循操作步骤进行设备调试和维护。

如有疑问，请咨询相关技术人员或服务部门。

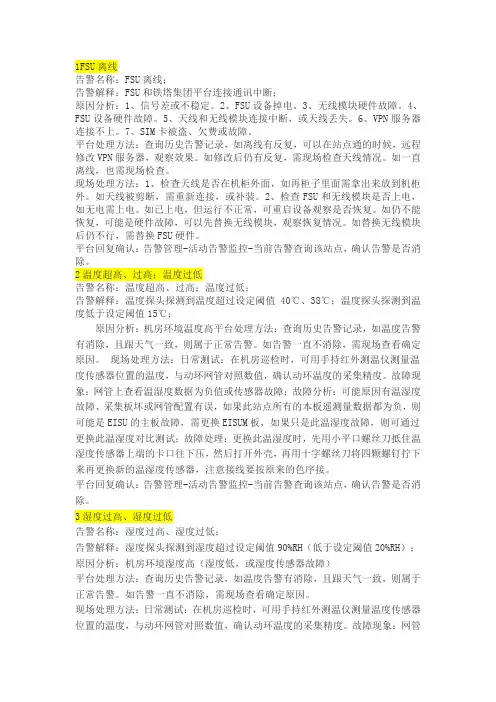

1FSU离线告警名称：FSU离线；告警解释：FSU和铁塔集团平台连接通讯中断；原因分析：1、信号差或不稳定。

2、FSU设备掉电。

3、无线模块硬件故障。

4、FSU设备硬件故障。

5、天线和无线模块连接中断，或天线丢失。

6、VPN服务器连接不上。

7、SIM卡被盗、欠费或故障。

平台处理方法：查询历史告警记录，如离线有反复，可以在站点通的时候，远程修改VPN服务器，观察效果。

如修改后仍有反复，需现场检查天线情况。

如一直离线，也需现场检查。

现场处理方法：1、检查天线是否在机柜外面，如再柜子里面需拿出来放到机柜外。

如天线被剪断，需重新连接，或补装。

2、检查FSU和无线模块是否上电，如无电需上电。

如已上电，但运行不正常，可重启设备观察是否恢复。

如仍不能恢复，可能是硬件故障，可以先替换无线模块，观察恢复情况。

如替换无线模块后仍不行，需替换FSU硬件。

平台回复确认：告警管理-活动告警监控-当前告警查询该站点，确认告警是否消除。

2温度超高、过高；温度过低告警名称：温度超高、过高；温度过低；告警解释：温度探头探测到温度超过设定阈值40℃、38℃；温度探头探测到温度低于设定阈值15℃；原因分析：机房环境温度高平台处理方法：查询历史告警记录，如温度告警有消除，且跟天气一致，则属于正常告警。

如告警一直不消除，需现场查看确定原因。

现场处理方法：日常测试：在机房巡检时，可用手持红外测温仪测量温度传感器位置的温度，与动环网管对照数值，确认动环温度的采集精度。

故障现象：网管上查看温湿度数据为负值或传感器故障；故障分析：可能原因有温湿度故障、采集板坏或网管配置有误，如果此站点所有的本板遥测量数据都为负，则可能是EISU的主板故障，需更换EISUM板，如果只是此温湿度故障，则可通过更换此温湿度对比测试；故障处理：更换此温湿度时，先用小平口螺丝刀抵住温湿度传感器上端的卡口往下压，然后打开外壳，再用十字螺丝刀将四颗螺钉拧下来再更换新的温湿度传感器，注意接线要按原来的色序接。
