电炉变压器的保护定值计算

变压器阻抗保护整定计算规则
变压器阻抗保护整定计算规则如下：
1. 计算变压器的额定电流Ie和额定电压Ve。

2. 根据变压器的额定电流、额定电压和变比，计算出变压器的阻抗值。

阻抗Z=Ve^2/Ie。

3. 确定变压器阻抗保护设置值，通常取阻抗值的5%-10%。

4. 计算阻抗保护CT的额定电流Ir。

Ir=Ie×Kz，其中Kz为整定系数，通常取2-4。

5. 根据阻抗保护CT的额定电流Ir，计算出阻抗保护的整定值。

阻抗值
Zs=Ve^2/Ir。

6. 设置阻抗保护的零序系数，一般采用100%或80%。

7. 根据阻抗保护的整定值和零序系数，计算出阻抗保护的三段电流设置值。

8. 设置阻抗保护的动作时间和重合闸时间。

通常动作时间为0.3s-0.5s，重合闸时间为2s-5s。

注意事项：
1. 在计算阻抗保护整定值时，应根据变压器的实际情况进行调整，如考虑变压器的内阻等因素。

2. 在设置阻抗保护的动作时间和重合闸时间时，应根据电网的实际情况进行调整，如考虑故障电压的变化等因素。

变压器保护整定计算变压器是电力系统中常见的重要设备，其保护是电力系统运行的关键。

变压器保护的整定计算是指根据变压器的额定参数和运行条件，确定各保护元件的动作值和时间延迟的过程。

本文将详细介绍变压器保护整定计算的相关知识。

1.变压器的保护要求变压器的保护主要有以下几个方面的要求：(1)内部故障保护：包括过载保护、短路保护和绝缘故障保护；(2)外部故障保护：如电网侧的过电压保护、电网侧和负荷侧的低电压保护等；(3)继电保护的选择：根据变压器的类型、额定容量、运行方式、设备连接方式等因素，选择合适的继电保护要素。

2.常见的变压器保护装置及其功能(1)差动保护装置：通过比较变压器两侧电流的差值，实现对变压器的内部短路和接地故障的保护。

差动保护具有灵敏、快速的特点，是变压器主要的保护装置。

(2)过载保护装置：主要用于保护变压器在额定负载以下的短时间内出现的过载情况，防止变压器的过热。

(3)电气量保护装置：包括电流、电压、频率等保护，用于对变压器的电气参数进行监测和保护。

(4)继电保护装置：实现对变压器的过电压、低电压、过流、短路等外部故障的保护。

差动保护是保护变压器最常用的装置，下面以常见的三相变压器差动保护为例，介绍差动保护的整定计算方法。

(1)动作电流的计算：根据变压器的额定电流和变比，计算出主变和两侧所有变压器的匝比，再根据匝比计算出二次侧的电流。

(2)整定差动保护的电流阻抗：根据差动保护的整定要求和所采用的差动保护装置的特性，计算差动保护的电流阻抗。

(3)整定差动保护的动作时间：根据差动保护装置的特性和变压器的运行条件，计算差动保护的动作时间。

过载保护是保护变压器的重要装置，下面介绍过载保护的整定计算方法。

(1)根据变压器的额定容量和运行方式，计算出变压器的额定负荷电流。

(2)根据变压器的负荷特性曲线，计算出相应负荷下的负荷电流。

(3)通过实测或计算，确定变压器的负荷增长速率系数K，并计算出相应负荷下的负荷电流增长率。

变压器保护的整定计算变压器保护是保证变压器在正常工作范围内运行的重要技术措施。

其保护功能包括过电流保护、微分保护和过电压保护等。

这些保护功能的整定计算是根据变压器的额定电流、额定电压和变比等参数，通过计算和判断来确定保护装置的整定值。

1.过电流保护计算：过电流保护主要用于保护变压器的绕组和冷却系统。

过电流保护的整定计算主要包括过负荷保护和短路保护两部分。

（1）过负荷保护：过负荷保护计算的整定值通常是根据变压器的额定容量和负荷电流来确定的。

一般来说，过负荷保护的整定值是额定容量的1.2～1.5倍。

（2）短路保护：短路保护的整定值主要由变压器短路电流来决定。

变压器短路电流可以通过计算或测试获得。

短路保护的整定值通常是根据变压器短路电流的大小和保护装置的动作时间来确定的。

保护装置的整定值应使得在变压器出现短路故障时，能够及时切断电路。

2.微分保护计算：微分保护主要用于检测变压器绕组的接线和绝缘状况。

微分保护的整定计算主要有以下几个步骤：（1）计算变压器的额定容量。

（2）确定微分保护的整定倍数，一般常见的整定倍数为0.5～5倍。

（3）计算并检验微分保护的整定电流。

整定电流应能覆盖变压器的额定负荷电流。

3.过电压保护计算：过电压保护主要用于保护变压器绝缘和绝缘油的安全。

过电压保护的整定计算主要有以下几个步骤：（1）计算额定变比，即变压器的额定高压和低压比值。

（2）根据变压器正常工作时的高压和低压电压值，计算过电压保护的整定值。

（3）整定过电压保护的动作时间。

动作时间应能保证在高压或低压过电压发生时，能够及时切断电路。

以上就是变压器保护的整定计算的基本内容。

整定计算的目的是合理地设置保护装置的整定值，使其能够在变压器发生内部或外部故障时及时切断电路，保证设备的安全运行。

在实际工程中，还需要根据具体情况进行调试和调整，以确保变压器保护装置的可靠性和灵敏性。

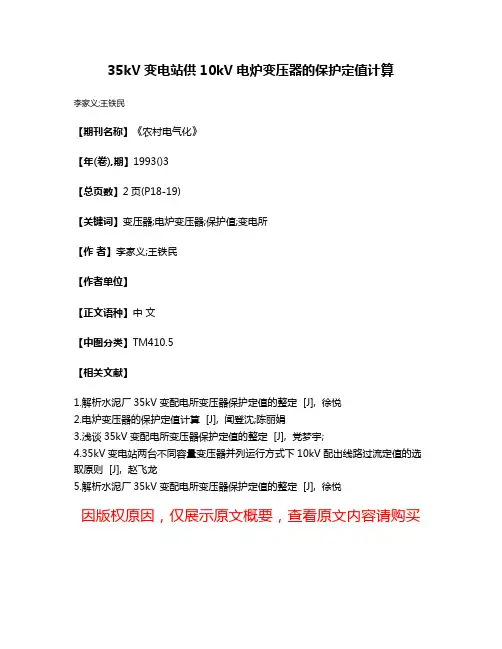

35kV变电站供10kV电炉变压器的保护定值计算
李家义;王铁民
【期刊名称】《农村电气化》
【年(卷),期】1993()3
【总页数】2页(P18-19)
【关键词】变压器;电炉变压器;保护值;变电所
【作者】李家义;王铁民
【作者单位】
【正文语种】中文
【中图分类】TM410.5
【相关文献】
1.解析水泥厂35kV变配电所变压器保护定值的整定 [J], 徐悦
2.电炉变压器的保护定值计算 [J], 闻登沈;陈丽娟
3.浅谈35kV变配电所变压器保护定值的整定 [J], 党梦宇;
4.35kV变电站两台不同容量变压器并列运行方式下10kV配出线路过流定值的选取原则 [J], 赵飞龙
5.解析水泥厂35kV变配电所变压器保护定值的整定 [J], 徐悦
因版权原因，仅展示原文概要，查看原文内容请购买。

1 6kV变压器及馈线保护定值计算说明
（一）简要说明
1、低压用变压器综合保护
低压厂用变压器及凝结水泵变频器均采用WDZ-440EX型微机综合保护，该保护装置包括高压侧过电流速断保护、高压侧定时限过电流保护、高压侧负序过流一段保护、高压侧定时限零序过流保护、低压侧零序过流保护、非电量保护等。

其余综合保护现场可根据具体情况决定保护是否投入。

干式变压器温度定值设置如下：
超高温跳闸温度150℃；高温报警温度130℃；风速启动温度100℃；风扇停止温度80℃。

6kV 变压器综保中超高温跳闸开关量输入对应动作时间整定为1秒，高温报警输入对应动作时间整定为5秒.。

大于等于2000kVA的变压器另设WDZ-441EX型微机差动保护。

2、6kV馈线综合保护
6kV馈线采用WDZ-410EX型微机综合保护, 该保护装置包括过电流速断保护、过电流保护、高压侧定时限零序过流保护等。

其余综合保护现场可根据具体情况决定保护是否投入。

（二）算例
例1：厂区变保护整定计算(F-C）:
例2：空冷变保护整定计算(断路器，带差动）
例3：汽机变保护整定计算(断路器）。

电力变压器的继电保护整定值计算电力变压器的继电保护整定值计算一．电力变压器的继电保护配置注1：①当带时限的过电流保护不能满足灵敏性要求时，应采用低电压闭锁的带时限的过电流保护。

②当利用高压侧过电流保护及低压侧出线断路器保护不能满足灵敏性要求时，应装设变压器中性线上的零序过电流保护。

③低压电压为230/400V的变压器，当低压侧出线断路器带有过负荷保护时，可不装设专用的过负荷保护。

④密闭油浸变压器装设压力保护。

⑤干式变压器均应装设温度保护。

注2：电力变压器配置保护的说明（1）配置保护变压器内部各种故障的瓦斯保护，其中轻瓦斯保护瞬时动作发出信号，重瓦斯保护瞬时动作发出跳闸脉冲跳开所连断路器。

（2）配置保护变压器绕组和引线多相短路故障及绕组匝间短路故障的纵联差动保护或者电流速断保护，瞬时动作跳开所连断路器。

（3）配置保护变压器外部相间短路故障引起的过电流保护或复合电压启动过电流保护。

（4）配置防止变压器长时间的过负荷保护，一般带时限动作发出信号。

（5）配置防止变压器温度升高或冷却系统故障的保护，一般根据变压器标准规定，动作后发出信号或作用于跳闸。

（6）对于110kV级以上中性点直接接地的电网，要根据变压器中性点接地运行的具体情况和变压器的绝缘情况装设零序电流保护或零序电压保护，一般带时限动作作用于跳闸。

注3：过流保护和速断保护的作用及范围①过流保护：可作为本线路的主保护或后备保护以及相邻线路的后备保护。

它是按照躲过最大负荷电流整定，动作时限按阶段原则选择。

②速断保护：分为无时限和带时限两种。

a.无时限电流速断保护装置是按照故障电流整定的，线路有故障时，它能瞬时动作，其保护范围不能超出本线路末端，因此只能保护线路的一部分。

b.带时限电流速断保护装置，当线路采用无时限保护没有保护范围时，为使线路全长都能得到快速保护，常常采用略带时限的电流速断与下级无时限电流速断保护相配合，其保护范围不仅包括整个线路，而且深入相邻线路的第一级保护区，但不保护整个相邻线路，其动作时限比相邻线路的无时限速断保护大一个时间级。

电力变压器的继电保护整定值计算一．电力变压器的继电保护配置注1：①当带时限的过电流保护不能满足灵敏性要求时，应采用低电压闭锁的带时限的过电流保护。

②当利用高压侧过电流保护及低压侧出线断路器保护不能满足灵敏性要求时，应装设变压器中性线上的零序过电流保护。

③低压电压为230/400V的变压器，当低压侧出线断路器带有过负荷保护时，可不装设专用的过负荷保护。

④密闭油浸变压器装设压力保护。

⑤干式变压器均应装设温度保护。

注2：电力变压器配置保护的说明（1）配置保护变压器内部各种故障的瓦斯保护，其中轻瓦斯保护瞬时动作发出信号，重瓦斯保护瞬时动作发出跳闸脉冲跳开所连断路器。

（2）配置保护变压器绕组和引线多相短路故障及绕组匝间短路故障的纵联差动保护或者电流速断保护，瞬时动作跳开所连断路器。

（3）配置保护变压器外部相间短路故障引起的过电流保护或复合电压启动过电流保护。

（4）配置防止变压器长时间的过负荷保护，一般带时限动作发出信号。

（5）配置防止变压器温度升高或冷却系统故障的保护，一般根据变压器标准规定，动作后发出信号或作用于跳闸。

（6）对于110kV级以上中性点直接接地的电网，要根据变压器中性点接地运行的具体情况和变压器的绝缘情况装设零序电流保护或零序电压保护，一般带时限动作作用于跳闸。

注3：过流保护和速断保护的作用及范围①过流保护：可作为本线路的主保护或后备保护以及相邻线路的后备保护。

它是按照躲过最大负荷电流整定，动作时限按阶段原则选择。

②速断保护：分为无时限和带时限两种。

a.无时限电流速断保护装置是按照故障电流整定的，线路有故障时，它能瞬时动作，其保护范围不能超出本线路末端，因此只能保护线路的一部分。

b.带时限电流速断保护装置，当线路采用无时限保护没有保护范围时，为使线路全长都能得到快速保护，常常采用略带时限的电流速断与下级无时限电流速断保护相配合，其保护范围不仅包括整个线路，而且深入相邻线路的第一级保护区，但不保护整个相邻线路，其动作时限比相邻线路的无时限速断保护大一个时间级。

变压器保护整定计算一、引言变压器作为电力系统中重要的电气设备之一，承担着电能的传输和分配。

为了保证变压器的正常运行和延长其使用寿命，需要对变压器进行保护。

本文将介绍变压器保护整定计算的相关内容。

二、保护整定计算的背景变压器在运行过程中，可能会遇到各种故障，比如短路、过载、接地故障等。

为了及时发现变压器故障并采取相应的保护措施，需要对变压器保护进行整定计算。

整定计算是指根据变压器的额定参数和运行条件，计算出保护装置的整定值，以确保在故障发生时能够及时切断故障电路。

三、保护元件的选择根据变压器的类型和额定容量，选择相应的保护元件。

常见的保护元件包括过流保护、差动保护和过温保护等。

过流保护用于检测变压器的过载和短路故障，差动保护用于检测变压器的内部故障，过温保护用于检测变压器的过热故障。

四、保护整定计算方法1. 过流保护整定计算：根据变压器的额定容量、额定电流和保护装置的特性，计算出过流保护的整定电流和时间延迟。

2. 差动保护整定计算：根据变压器的差动电流特性曲线、变压器的变比和保护装置的特性，计算出差动保护的整定电流和时间延迟。

3. 过温保护整定计算：根据变压器的额定电流、环境温度和保护装置的特性，计算出过温保护的整定温度。

五、保护整定计算实例以某变压器为例，其额定容量为1000KVA，额定电压为10kV，额定电流为57.7A，使用过流保护和差动保护两种保护装置。

根据变压器和保护装置的参数，进行过流保护和差动保护的整定计算，并得出整定值。

六、结论通过对变压器保护整定计算的研究，可以确保变压器在运行过程中能够及时切除故障电路，保护变压器的安全运行。

在实际应用中，需要根据变压器的具体情况进行保护整定计算，以确保保护装置的性能符合要求。

七、参考文献[1] 电力系统保护与自动化设备技术手册[2] 变压器保护整定计算方法研究及应用注意：本文档仅为变压器保护整定计算的参考文档，具体的保护整定计算需根据实际情况进行。

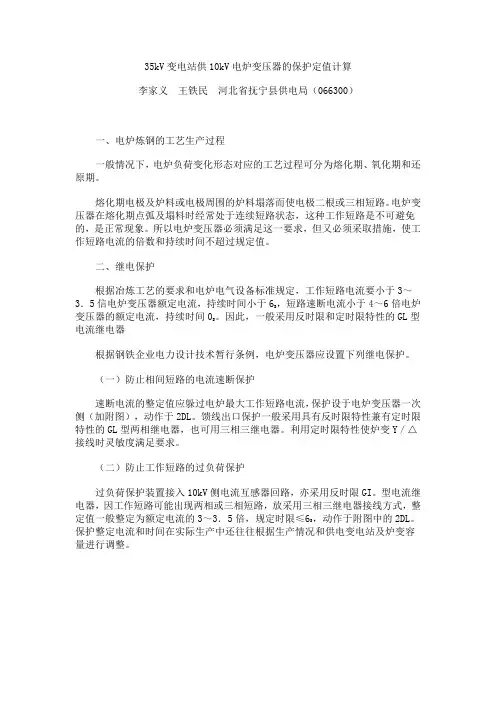

35kV变电站供10kV电炉变压器的保护定值计算李家义王铁民河北省抚宁县供电局（066300）一、电炉炼钢的工艺生产过程一般情况下，电炉负荷变化形态对应的工艺过程可分为熔化期、氧化期和还原期。

熔化期电极及炉料或电极周围的炉料塌落而使电极二根或三相短路。

电炉变压器在熔化期点弧及塌料时经常处于连续短路状态，这种工作短路是不可避免的，是正常现象。

所以电炉变压器必须满足这一要求，但又必须采取措施，使工作短路电流的倍数和持续时间不超过规定值。

二、继电保护根据冶炼工艺的要求和电炉电气设备标准规定，工作短路电流要小于3～，短路速断电流小于4～6倍电炉3．5信电炉变压器额定电流，持续时间小于6S。

因此，一般采用反时限和定时限特性的GL型变压器的额定电流，持续时间0S电流继电器根据钢铁企业电力设计技术暂行条例，电炉变压器应设置下列继电保护。

（一）防止相间短路的电流速断保护速断电流的整定值应躲过电炉最大工作短路电流，保护设于电炉变压器一次侧（加附图），动作于2DL。

馈线出口保护一般采用具有反时限特性兼有定时限特性的GL型两相继电器，也可用三相三继电器。

利用定时限特性使炉变Y／△接线时灵敏度满足要求。

（二）防止工作短路的过负荷保护过负荷保护装置接入10kV侧电流互感器回路，亦采用反时限GI。

型电流继电器，因工作短路可能出现两相或三相短路，放采用三相三继电器接线方式，整，动作于附图中的2DL。

定值一般整定为额定电流的3～3．5倍，规定时限≤6S保护整定电流和时间在实际生产中还往往根据生产情况和供电变电站及炉变容量进行调整。

（三）变压器的瓦斯保护重瓦斯动作于断路器2DL跳闸，轻瓦斯动作于信号。

当变压器容量小于480kVA时，允许不装设瓦斯保护。

（四）变压器的油温保护油温保护可防止变压器温升过高和冷却系统故障，动作于信号装置。

由于断路器2DL短路动作频繁，因此必须采用适于频繁操作的断路器。

在6～－10型电磁式断路器或ZN型真空断路器。

电力变压器的继电保护整定值计算一．电力变压器的继电保护配置注1：①当带时限的过电流保护不能满足灵敏性要求时，应采用低电压闭锁的带时限的过电流保护。

②当利用高压侧过电流保护及低压侧出线断路器保护不能满足灵敏性要求时，应装设变压器中性线上的零序过电流保护。

③低压电压为230/400V的变压器，当低压侧出线断路器带有过负荷保护时，可不装设专用的过负荷保护。

④密闭油浸变压器装设压力保护。

⑤干式变压器均应装设温度保护。

注2：电力变压器配置保护的说明（1）配置保护变压器内部各种故障的瓦斯保护，其中轻瓦斯保护瞬时动作发出信号，重瓦斯保护瞬时动作发出跳闸脉冲跳开所连断路器。

（2）配置保护变压器绕组和引线多相短路故障及绕组匝间短路故障的纵联差动保护或者电流速断保护，瞬时动作跳开所连断路器。

（3）配置保护变压器外部相间短路故障引起的过电流保护或复合电压启动过电流保护。

（4）配置防止变压器长时间的过负荷保护，一般带时限动作发出信号。

（5）配置防止变压器温度升高或冷却系统故障的保护，一般根据变压器标准规定，动作后发出信号或作用于跳闸。

（6）对于110kV 级以上中性点直接接地的电网，要根据变压器中性点接地运行的具体情况和变压器的绝缘情况装设零序电流保护或零序电压保护，一般带时限动作 作用于跳闸。

注3：过流保护和速断保护的作用及X 围① 过流保护：可作为本线路的主保护或后备保护以及相邻线路的后备 保护。

它是按照躲过最大负荷电流整定，动作时限按阶段原那么选择。

②速断保护：分为无时限和带时限两种。

a. 无时限电流速断保护装置是按照故障电流整定的，线路有故障时，它能瞬时动作，其保护X 围不能超出本线路末端，因此只能保护线路的一部分。

b. 带时限电流速断保护装置，当线路采用无时限保护没有保护X 围时，为使线路全长都能得到快速保护，常常采用略带时限的电流速断与下级无时限电流速断保护相配合，其保护X 围不仅包括整个线路，而且深入相邻线路的第一级保护区，但不保护整个相邻线路，其动作时限比相邻线路的无时限速断保护大一个时间级。
