Tecplot 360入门1
上海飞熠软件技术有限公司余祖斌著
1. 启动Tecplot 360
双击Tecplot 360 快捷图标（或者右键—打开），进入编辑界面。
2. 读取数据
打开File – Load Data File(s)，选择所要输出的数据格式（此处为dat和plt格式，选择Tecplot Data loader）。
选择数据，单击OK即可。
选择输出形式，三维、二维、XY曲线图，此处选择3D Cartesian，见图1，单击OK，见图2。
图1 选择输出形式
图2 物体几何
3. 绘图
选上左边的contour，见图3，可以选择压力、温度、速度等
图3 Contour选项
单击左边的Zone Style，选择Right Wing，把Contour Type由Flood改为Line，图形由图4
变为图5.
图4 Zone Style
选上左边的mesh，可以自动划分网格，见图6。
图6 Mesh
选上左边的Streamline，单击就可以画流线，见图7。
在左边的3D Cartesian处下拉菜单，选上2D Cartesian，就可以处理二维平面图。
（完）。
![4.2.2 Tecplot 360 文件格式[共4页]](https://img.taocdn.com/s1/m/d5b2e4518762caaedc33d417.png)

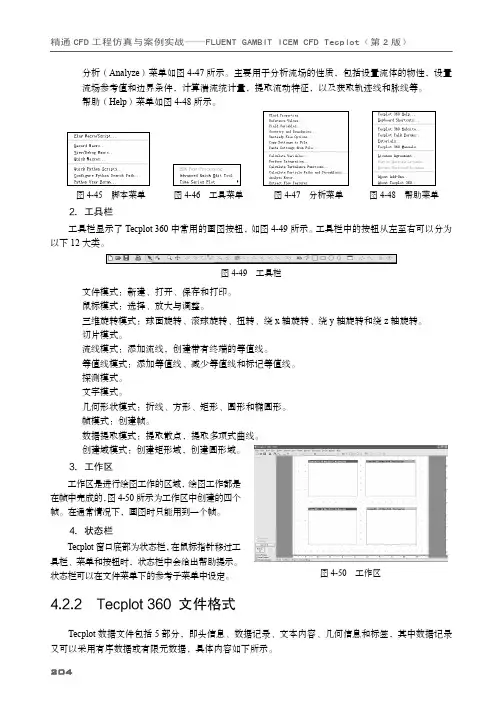

204精通CFD 工程仿真与案例实战—— FLUENT GAMBIT ICEM CFD Tecplot（第2版） 分析（Analyze ）菜单如图4-47所示。
主要用于分析流场的性质，包括设置流体的物性，设置流场参考值和边界条件，计算湍流统计量，提取流动特征，以及获取轨迹线和脉线等。
帮助（Help ）菜单如图4-48所示。
图4-45 脚本菜单 图4-46 工具菜单 图4-47 分析菜单 图4-48 帮助菜单2．工具栏工具栏显示了Tecplot 360中常用的画图按钮，如图4-49所示。
工具栏中的按钮从左至右可以分为以下12大类。
图4-49 工具栏文件模式：新建、打开、保存和打印。
鼠标模式：选择、放大与调整。
三维旋转模式：球面旋转、滚球旋转、扭转、绕x 轴旋转、绕y 轴旋转和绕z 轴旋转。
切片模式。
流线模式：添加流线，创建带有终端的等值线。
等值线模式：添加等值线、减少等值线和标记等值线。
探测模式。
文字模式。
几何形状模式：折线、方形、矩形、圆形和椭圆形。
帧模式：创建帧。
数据提取模式：提取散点，提取多项式曲线。
创建域模式：创建矩形域，创建圆形域。
3．工作区工作区是进行绘图工作的区域，绘图工作都是在帧中完成的，图4-50所示为工作区中创建的四个帧。
在通常情况下，画图时只能用到一个帧。
4．状态栏Tecplot 窗口底部为状态栏，在鼠标指针移过工具栏、菜单和按钮时，状态栏中会给出帮助提示。
状态栏可以在文件菜单下的参考子菜单中设定。
4.2.2 Tecplot 360 文件格式Tecplot 数据文件包括5部分，即头信息、数据记录、文本内容、几何信息和标签，其中数据记录又可以采用有序数据或有限元数据，具体内容如下所示。
图4-50 工作区。
Tecplot360培训教程一、概述Tecplot360是一款功能强大的科学数据可视化软件，广泛应用于工程计算、流体力学、热力学等领域。
为了帮助用户更好地掌握Tecplot360的使用方法，本文将详细介绍Tecplot360的基本操作、数据处理、可视化设置以及常见问题解决方法。
二、软件安装与启动1.安装包：访问Tecplot官方网站，适用于您操作系统的Tecplot360安装包。
2.安装软件：双击安装包，按照提示完成安装。
安装过程中，请确保安装路径不含中文和空格，以免影响软件运行。
3.启动软件：安装完成后，双击桌面图标或从开始菜单中找到Tecplot360并启动。
4.许可证激活：启动软件后，根据提示输入许可证信息，完成激活。
三、基本操作1.文件操作：新建、打开、保存、另存为等。
2.视图操作：放大、缩小、旋转、平移等。
3.数据导入：支持多种数据格式，如CSV、DAT、TXT等。
4.数据查看：查看数据集、变量、网格等信息。
5.数据处理：数据过滤、插值、计算等。
6.绘图设置：坐标轴、图例、等。
7.输出设置：图片、动画、报告等。
四、数据处理与分析1.数据集操作：合并、拆分、复制、删除等。
2.变量操作：新建、删除、重命名、计算等。
3.网格操作：创建、编辑、删除等。
4.数据分析：统计、曲线拟合、相关性分析等。
5.数据筛选：根据条件筛选数据。
五、可视化设置1.图形类型：散点图、线图、柱状图、等值线图等。
2.颜色映射：自定义颜色映射方案。
3.网格设置：网格线颜色、线型、线宽等。
4.坐标轴设置：坐标轴范围、刻度、标签等。
5.图例设置：图例位置、字体、颜色等。
6.设置：内容、字体、颜色等。
7.动画设置：帧率、播放顺序、输出格式等。
六、常见问题解决方法1.数据导入失败：检查数据格式是否正确，确保数据文件无损坏。
2.图形显示异常：检查数据范围、坐标轴设置是否正确。
3.软件运行缓慢：关闭其他不必要的应用程序，提高计算机性能。

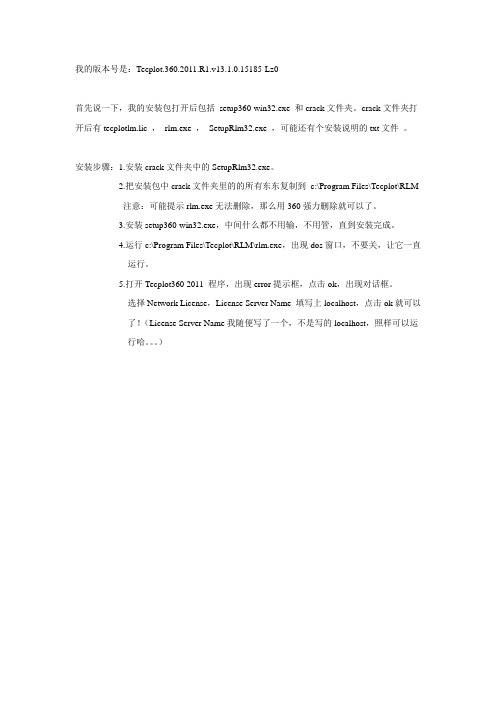

我的版本号是：Tecplot.360.2011.R1.v13.1.0.15185-Lz0
