《GIS应用案例》课件

详细描述
GIS通过与大数据技术结合，可以实现更高效的数据处理、分析和可视化，为各行业提供更精准、全面的地理信息服务。例如，通过大数据分析城市交通流量，优化城市交通布局；利用大数据监测自然灾害，提高灾害应对能力等。
GIS与人工智能的结合
总结词
人工智能技术的进步为GIS的发展提供了新的机遇，两者的结合将进一步拓展GIS的应用领域。
GIS用于城市规划、交通管理、公共设施布局等方面，提高城市管理的科学性和效率。
公共安全与应急响应
GIS用于犯罪分析、灾害救援、应急响应等方面，提高公共安全和应急响应能力。
02
GIS应用案例展示
Chapter
城市规划
城市规划决策支持
GIS技术可以提供可视化分析和空间决策支持，帮助规划师更好地理解城市空间结构和功能布局，提高规划的科学性和合理性。
旅游路线规划
GIS可以根据游客需求和偏好，提供个性化的旅游路线规划和推荐，提高游客的旅游体验和满意度。
旅游应急管理
GIS可以实时监测旅游区的安全状况，及时发现和处理旅游安全问题，保障游客的安全和权益。
03
GIS未来发展趋势
Chapter
GIS与大数据的融合
总结词
随着大数据技术的不断发展，GIS与大数据的融合成为未来发展的重要趋势。
GIS技术的前景与挑战
技术发展
介绍GIS技术的发展趋势，如大数据、云计算、人工智能等技术的应用，以及未来GIS技术的发
展方向。
应用领域拓展
探讨GIS技术在更多领域的应用可能性，如智慧旅游、智慧医疗等，以及如何更好地发挥GIS技
术在这在发展过程中所面临的挑战，如数据安全、技术更新换代等，同时指出GIS技术的

地理信息系统(GIS)技术与应用 ppt课件

ppt课件
31
五、地理数据的分类与编码
地理数据编码是在数据分类的基础上，以易于计算机和人识别的代码（code）唯一地标识地理实体的类型。
ppt课件
32
六、地理空间数据的获取和处理
数据源是指建立GIS地理数据库所需的各种数据的来源，主要包括地图、遥感图像、文本资料、统计资料、实测数据、多媒体数据、已有系统的数据等，可归纳为原始采集数据、再生数据和交换数据三种来源。
ppt课件
12
第二节 GIS的组成和功能
一个典型的、完整的GIS，其基本组成一般包括以下5个主要部分：
计算机硬件系统
计算机软件系统地理空间数据（数据库） GIS应用模型 GIS用户
ppt课件
13
ppt课件
14
（1）硬件系统
ppt课件
15
（2）计算机软件系统
• 地理信息系统软件和其他支持软件
ppt课件
21
第三节 GIS的运行机理
一
地理空间概述
二
地理空间数据模型
三
地理空间的数据结构
四
地理空间数据库
五
地理数据的分类与编码
六
地理空间数据的获取和处理
ppt课件
22
一、地理空间概述
GIS中的地理空间是指经过投影变换后，在笛卡儿坐标系中的地球表层特征空间。它是定义在地球表层目标集上的关系，即地理世界以实体为单位进行组织，将客观世界作为一个整体看待，每一个实体不仅具有空间位置属性和空间上的联系，更重要的是它与其他实体还具有逻辑上的语义联系，它还具有时间属性。
时间动态和传统方式相比，所有的数据都可以更新。
空间动态是指GIS的地图或空间图形的显示和分析能力。

30 MapGIS 10.3网络分析

可编辑拓扑
03
网络分析
网络分析
网络分析所必须的权值
顺距离逆距离
顺时逆时
字段名称 F0T0IMP T0F0IMP F0T0TIME T0F0TIME
字段类型双精度型双精度型双精度型双精度型
长度小数位数允许空
24
2
□√
24
2
□√
24
2
□√
24
2
□√
网络分析
网络分析设置
如采用的是用户模式，则可进行网络权值的设置。
122
122,122 12,122 13,122
122 12 13 x 12 = 122,12 12,12 13,12
13
122,13 12,13 13,13
NODE ARC1 ARC2 46 122 122 46 122 13 46 122 12 46 13 122 46 13 13 46 13 12 46 12 122 46 12 13 46 12 12
如采用的是系统模式，则系
统会按照常用的路径分析模式提供缺省值
查找最近设施
以查找距离货车所在地最近的加油站为例
Step2：选择网络分析-分析应用-查找最近设施
Step1：勾选允许迂回和是否游历及设置好边线顺逆向距离
Step3：导入设施点和事件点，然后开始计算计算结果
查询服务范围
以加油站为例，查询加油站的服务范围
网络分析
目录
CONTENTS
PART 01 建网原理 PART 02 创建网络类 PART 03 网络分析
01
建网原理
建网原理
什么是网络？现代社会的经济基础在于社会的基础设施：电缆、管线以及促进能源、商

GIS的应用 ppt课件

PPT课件
31
解析：第(1)题，图层叠加后，原图层属性、要素并没有变化。第(2)题，城市规划中，交通方便、地租较高的地区，商业网点密度较大。这样，城市交通图层与地租等值线图层的叠加可以为商业网点选址提供参考资料。答案：(1)A (2)D
PPT课件
32
GIS技术在其他领域的应用：
1、街道网络分析：地址匹配；交通线路和规划；区位分析、地址选择；撤离规划。
3．构成：硬件、_软__件_、数据、人__员___。
PPT课件
3
PPT课件
4
二、地理信息系统可以解决的四类基本问题 1．与分布、位置有关的基本问题 (1)查询“_地__点__”和“_状__况__”。 (2)查询符合一定条件的地物的分布位置。 2．趋势分析：通过了解某地物随_时__间__变化的过程，分析该地物的_发__展__趋__势__。 3．模式问题：通过模式分析，可以揭示各种地物之间的__空__间__关系。 4．模拟问题：利用已掌握的规律建立起一定的 _模__型___，可以模拟某个地方如果具备某种条件时将出现的_结__果__。
PPT课件
35
(2)资源领域。资源管理GIS主要应用于农业和林业领域，解决农业和林业领域各种资源(如土地、森林、草场)分布、分级、统计、制图等问题。资源“定位”，即资源分布和“模式”，对资源分布的存在空间模式进行管理分析。自然资源GIS目前主要进行自然环境作用分析、野生动植物保护、地下水模拟与污染跟踪等。生态、环境管理与模拟GIS则进行区域生态规划、环境现状评价、环境影响评价、污染物削减分配的决策支持、环境与区域可持续发展的决策支持、环保设施的管理、环境规划等。
PPT课件
9
4．城市救灾防灾：实时_跟__踪__灾害的发生、发展过程，对灾害进行快速_分__析__、评价和_模__拟_，辅助开展灾后的__应__急__和__恢__复__工作。 5．城市环境管理：主要包括环境规划与决策、 _监__测_、评价、__预__测__与__模__拟___等。

arcgis网络分析PPT课件

进行高级网络建模，多连通组构建多模式网络的基础。
21
连通策略－Connectivity Policies
• 线要素(边线)
– 端点连通（Endpoints） – 任意节点（Any vertexes）
• 点要素(交汇点)
– 依据边线规则（ Honor） – 交点处连通（Override） – 高程字段（Elevation Field）
4
传输网络(Network Analyst)
• 一、从应用上来考虑： 1.传输网络常用于道路、地铁等交通网络分析。特点：在传输网络中，汽车和火车都是可以自由移动的物体，具有主观选择方向的能力。
传输网络解决的问题有： • A.计算点与点之间的最佳距离，时间最短或者距离最短，最佳路径能够绕开事
先设置的障碍物 B.可以进行多点的物流派送，能够按照规定时间规划送货路径，也能够自由调整各点的顺序，也会绕开障碍物 C.寻找最近的一个或者多个设施点 D.确定一个或者多个设施点的服务区，绘制服务区范围的条件可以是多个，例如，同时列出3分钟、6分钟、9分钟的服务区 E.绘制起点－终点距离矩阵
交汇点数据：点数据。交汇点可以连接任意多条边线。
转弯数据：转弯数据。该类型数据专门用于网络数据集，可由线数据或描述边界转向关系的turn表生成。
17
天桥和地下通道
在网络中有两种方法来表示天桥和地下通道。 1.边线与交汇点的连通策略：天桥和其下的道路在它
们的交叉处都表示无节点的连续路径。 2.高程方法：是把天桥和地下通道视为平面要素，如
38
限制（Restriction）
• 布尔表达式：Restricted (true) 或者 Traversable (false )

《地理信息系统应用》ppt-网络地理信息系统(精)

WebGIS的网络传输协议
• WebGIS的网络传输协议包括： Browser Browser
HTTP HTTP
Web Server Web Server
JavaApplet
– 请求/响应协议 – 数据传输模型
CGI
Application AEpxptelicnastioionn Extension
基于栅格的数据传输模型
数据格式：raster 栅格文件类型：一般是JPG或GIF 客户端：浏览器服务器端：需要对WEB服务器进行扩展，工作流程一般为：
①服务器响应客户端用户的请求， ②调用底层GIS提供的功能， ③最后动态生成地图栅格，返回给客户端。
用ArcIMS快速建立Web Site
WebGIS的组成
WebGIS的组成
Web 浏览器
空间请求
WWW
HTML，Image，GML
Web 服务器
Map 服务器
GIS 服务器
空间数据库
WebGIS的组成
客户端：浏览器服务器端：Web服务器、Map服务器、GIS服务器和空间数据库
WebGIS的技术框架
WebGIS的网络传输协议 WebGIS的实现技术
和分析工具发送给客户供客户端使用。
2. WebGIS是交互系统
• WebGIS却可使用户在Internet上操作GIS地图和数据，用 Web 浏览器执行像 Zoom 、 Pan 、 Quer y 和 Label 这样的基本GIS功能，甚至可以执行像“离你最近的旅馆或饭店在哪儿”这样的空间查询，或者更先进的空间分析，比如缓冲分析和网络分析等，在Web上作用WebGIS就和在本地计算机上使用桌面GIS软件一样。

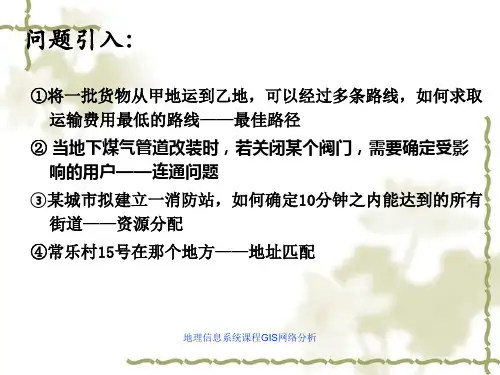

GIS网络分析PPT课件

交汇点数据：点数据。交汇点可以连接任意多条边线。
转弯数据：转弯数据。该类型数据专门用于网络数据集，可由线数据或描述边界转向关系的turn表生成。
2021
28
• 最近服务设施分析
• 基于道路网络 • 沿道路网络服务设施与事故点的路径 • “最近” 服务设施实际表示 “开销最
少” 的设施 • 开销可以是：时间、金钱、距离
2021
6
地理网络的类型
• 定向网络
• 流向由源（source）至汇（sink）
• 网络中流动的资源自身不能决定流向 (如：水流、电流)
• 非定向网络
• 流向不完全由系统控制 • 网络中流动的资源可以决定流
向 • (如：交通系统)
2021
7
网络数据模型
• 网络模型是对现实世界网络的抽象。在模型中，网络由链(Link)、结点(Node)、站点(Stop)、中心(Center)和转向点 (Turn)组成。
内容：路径分析是用于模拟两个或两个以上地点之间资源流动的路径寻找过程。当选择了起点、终点和路径必须通过的若干中间点后，就可以通过路径分析功能按照指定的条件寻找最优路径
2021
13
路径选择(PathFinding)
应用：在远距离送货、物资派发、急救服务和邮递等服务中，经常需要在一次行程中同时访问多个站点(收货方、邮件主人、物资储备站等)，如何寻找到一个最短和最经济的路径，保证访问到所有站点，同时最快最省地完成一次行程，这是很多机构经常遇到的问题。
Netwபைடு நூலகம்rk dataset
• 使用 ArcGIS Network Analyst扩展模块
*要素类不能同时参与构成Geometric Network和

(2024年)地理信息技术ppt课件

6
02
地理信息系统（GIS）
2024/3/26
7
GIS基本原理与功能
01
02
03
04
空间数据模型
描述地理现象的空间分布、属性和关系，包括矢量模型、栅
格模型等。
2024/3/26
空间数据库管理
实现空间数据的存储、查询、更新和共享，支持多用户并发
操作。
空间分析
对地理数据进行空间统计、缓冲区分析、叠加分析等，揭示地理现象的空间规律和关系。
采用关系数据库、NoSQL 数据库等技术，实现空间数据的高效存储和管理。
9
空间分析方法与可视化表达
空间分析方法
包括空间插值、空间聚类、空间自相关等，用于揭示地理现象的空间分布规律和关系。
可视化表达技术
利用地图符号、色彩、注记等手段，将地理数据以直观易懂的形式展现出来。
三维可视化技术
基于三维模型和数据，实现地理现象的三维立体展示和分析。
03
航空导航：GPS在航空领域的应用已经非常普遍，它可以为飞机提供精确的位置、速度和航向信息，以及实时的气象和航行情报。 2024/3/26
05
大地测量：利用GPS进行高精度的大地测量，可以建立全球或区域性的大地坐标系，为地球科学研究提供基础数据。
06
工程测量：在工程建设中，GPS可以用于控制网的建立、地形测绘、施工放样等方面，提高工程建设的精度和效率。
技术方法与流程详细阐述项目采用的技术方法，包括数据收集、处理、分析、可视化等流程，以及GIS和RS技术在其中的应用。
项目成果与效益展示项目取得的成果，包括空气质量改善效果、决策支持能力提升等方面，并分析项目带来的社会、经济和环境效益。

《网络GIS基本原理》PPT课件

GIS数据组织与管理技术是指通过研究地表现象的表达方式，进而研究它们在计算机中的存储、管理和分析方法。
工作站工作站
文件服务
器
通信
PC
网络
数据
库服
PC
务器
客户端
服务器端
图3-1 两层结构示意图(客户/服务器模式)
两层体系结构客户机和服务器是根据它们所承担的工作来加以区分的。客户机和服务器是相互独立、相互依存、相互需要的。
客户机通常是承载最终用户使用的应用软件系统的单台或多台设备，而服务器的功能则由一组协作的过程或数据库及其管理系统所构成，为客户机提供服务，其硬件组成往往是一些性能较高的服务器或工作站。
三层体系结构突破了客户/服务器两层模式的限制，将各种逻辑分别分布在三层结构中来实现，这样便可以将业务逻辑、表示逻辑、数据逻辑分开，从而减轻客户机和数据服务器的压力，能较好地平衡负载，并且形成了一种新的计算模式—浏览器/服务器模式(B/S)。
图3-2 三层逻辑体系结构
三层体系结构
客户端可以是PC、PDA或者蜂窝电话等，中间层通常是工作站或小型机，服务器可以是主机、小型机等。
数据编辑服务
A S P .N E T /A rc G IS S erver
其它 ...
S Q L S erver /A rc G IS S D E
数
据
层
烟田基础地理信息数据库
气象信息数据库
土壤养份信息数据库
业务规划数据库
其它辅助数据库
三层体系结构
优点将用于图形显示的表示逻辑与GIS的处理逻
Oracle Spatial模 Geo-Adapter组件块
CORBA组件

地理信息系统及其应用PPT培训课件

地理信息系统及其应用培训课件
目录
• 地理信息系统概述 • GIS的核心技术 • GIS的应用领域 • GIS的未来发展与挑战 • GIS实践案例分享
01 地理信息系统概述
定义与特点
定义
地理信息系统（GIS）是一种用于捕获、存储、操作、分析、管理和呈现地理信息的计算机系统。
特点
GIS能够处理空间数据，实现空间查询、分析、可视化等功能，为决策提供支持。
云计算与大数据技术的影响
云计算为GIS提供了强大的计算能力和存储空间，使得大规模地理数据的处理和分析成为可能。
大数据技术为GIS提供了丰富的数据源，有助于提高地理决策的准确性和时效性。
云计算和大数据技术将进一步推动GIS向实时化、智能化和自动化的方向发展。
人工智能与机器学习在GIS中的应用
人工智能和机器学习技术为GIS 提供了强大的分析工具，能够自动提取地理数据中的有价值信息。
通过机器学习算法，可以对地理数据进行分类、预测和优化，为决策提供科学依据。
人工智能技术还可以用于GIS的可视化表达，提高地图的交互性和用户体验。
GIS与其他领域的交叉融合
GIS与环境科学、城市规划、交通运输等领域相结合，能够解决复杂的实际问题。
GIS与物联网、遥感等技术结合，可以实现实时监测和预警，提高管理效率。
VS
土地利用监测
GIS可以对土地利用情况进行实时监测，为土地资源的合理利用和保护提供数据支持。
环境保护与监测
环境监测
GIS可以整合各类环境监测数据，实现环境质量的实时监测和预警。
生态保护
GIS可以帮助制定生态保护方案，对自然保护区、野生动植物栖息地进行有效管理和保护。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

网络分析应用
课程设计实例
SCAU Lectures 2010 @ GIS
Geographical Information Systems
地理信息系统课程设计
题目：《基于GIS的物流配送路径规划 ——以广州市天河区五山
镇为例》目的与目标：
1. 学习运用GIS网络分析方法解决实际问题； 2. 收集华南农业大学及周边的路网数据资料，构建相应道路网络； 3. 应用GIS的网络分析功能，对五山镇中国邮政的配送路径进行规划，分析存在问题并提出解决办法。
中国邮政到华南农业大学跃进北区路径规划图
SCAU Lectures 2010 @ GIS
Geographical Information Systems
（2）一点对多点规划前面分别对中国邮政到华南农业大学跃进北区、华南理工大学图书馆、华南农业大学新学生活动中心和龙口西路润华大厦四个点进行逐点配送的路线规划。下面利用ArcGIS分析中国邮政一次把四个点配送完的最优路径选择，我们可以从下图看到中国邮政一次配送四个点的最短路径图，并得到路径规划表。
2. 数据准备
华南农业大学及周边的路网情况要素图；华南农业大学周边道路通行情况资料；对数据进行处理。首先，建立网络数据集，对数据进行整合，将华南农业大学周边的路网情况要素图导入新创建的 Geodatabase中并定义投影坐标，然后是为数据添加属性，接着是处理线段相交而没有交点，不能通行的情况，最后是对处理好的进行整合和检查。
SCAU Lectures 2010 @ GIS
Geographical Information Systems
道路图层属性表
SCAU Lectures 2010 @ GIS
Geographical Information Systems
转向图层属性表
SCAU Lectures 2010 @ GIS
SCAU Lectures 2010 @ GIS
Geographical Information Systems
1. 基本原理
物流配送路径规划略… 路径分析原理略… 最短路径算法略…
SCAU Lectures 2010 @ GIS
Geographical Information Systems
步骤
1 2 3 4
…
SCAU Lectures 2010 @ GIS
路线规划
总路程（m）
从中国邮政出发
沿粤汉路向北走 100米右拐
沿五山路走200米
沿岳州路走1100 米
总时间（minutes）
……
中国邮政多点配送路径表
Geographical Information Systems
SCAU Lectures 2010 @ GIS
SCAU Lectures 2010 @ GIS
Geographical Information Systems
3. 网络建立-2
（3）当数据预处理完毕后，建立真实的道路网络数据集。其建立的步骤：为Network Dataset命名设定数据源设置连通性指定高程数据（立交）指定转弯数据源定义属性（分析属性）描述定义……最后，把华南农业大学新学生活动中心、跃进北区、华南理工大学图书馆以及龙口西路润华大厦设定为客户点，中国邮政设定为配送点进行路经分析。
（1）点对点规划
中国邮政到新学生活动中心路径规划表
步骤
1 2 3 4 5 6
路线规划
从中国邮政出发
沿着粤汉路向北走300米右拐
沿着华南农业大学校道走 300米往左拐
沿着华南农业大学校道走 200米往右拐
华南农业大学校道走100 米
到达目的地
总路程（m）
900
总时间（minutes）
2
SCAU Lectures 2010 @ GIS
Geographical Information Systems
立交实现图
华农南门五山路隧道实现图
SCAU Lectures 2010 @ GIS
Geographical Information Systems
4. 路径分析
考虑逐点配送的所要经过的路程以及时间。开始，先选择中国邮政配送到华南农业大学新学生活动中心这两个点，并利用ArcGIS的Network Analyst工具下的查找最短路径功能进行路径分析。
SCAU Lectures 2010 @ GIS
Geographical Information Systems
3. 网络建立-1
根据华南农业大学及五山镇的实际路况，对道路的属性进行设置，如单行线、禁行等。同时，网络中的节点，按实际情况进行设置，如有些地方不能左拐的，就对该拐点设置为不能左拐。
（1）对数据进行拓扑检错，其拓扑规则应为Must not have Dangle、 Must Have not Intersect or touch interior，然后进行拓扑修改，用snapping工具，将不接壤的道路接壤，用clip工具将交叉的道路断开或者不打断而直接添加node。
（2）拓扑检错完毕之后，就开始对图层属性进行设置，以方便进行路经分析。
中国邮政多点配送路径规划图
Geographical Information Systems
Geographical Information Systems
SCAU Lectures 2010 @ GIS

中国邮政到新学活路径规划图
Geographical Information Systems
中国邮政到华南理工大学图书馆路径规划图
SCAU Lectures 2010 @ GIS
Geographical Information Systems
首先编辑道路图层属性表，按实际情况对道路进行分级，如一级道路最高速度限制为80千米每小时。建立道路往返速度和往返时间属性和往返速度属性。
创建turn feature，然后打开snapping，然后根据道路的实际情况，编辑转弯。在道路数据增加“Minutes”字段，当属性值为1时则可顺着编辑方向拐弯，当属性值为-1时则不能顺着编辑方向拐弯。如将龙口西路润华大厦路口设置为不能右拐，龙口西路清水湾路口设置为不能左拐，天阳路金鼎大厦路口不能左拐，天河北路中国银行路口设置为不能右拐，天河北路华标广场路口设置为不能左拐。
